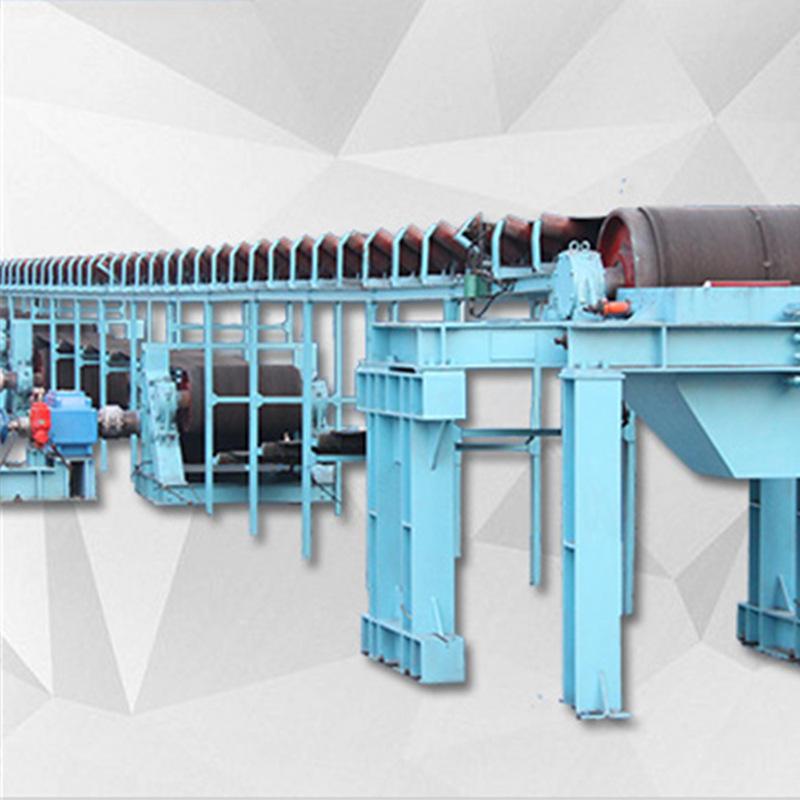

Conjunto de Cabezal de Cinta Transportadora en Venta Minería Especificaciones Completas Conjunto de Cabezal de Cinta Transportadora DSJ80/40/2x40

Características

1. Esta máquina adopta rodillos dobles y accionamiento de motor doble, y los rodillos principal y auxiliar están cubiertos de goma.

2. El dispositivo de transmisión de cabezal adopta una estructura de bastidor de placa de pared, y los componentes de transmisión están fijados al lado del bastidor. Tiene las ventajas de estructura compacta, sección de instalación pequeña, gran rigidez y fácil desmontaje y montaje.

3. Toda la máquina se coloca sobre la placa inferior del túnel, y la parte no fija del cuerpo de la máquina adopta un soporte de desmontaje rápido sin conexión de pernos. Tiene las ventajas de estructura simple, desmontaje y montaje convenientes, baja intensidad de mano de obra, tiempo de operación corto y extensión y retracción rápidas.

4. La banda transportadora se tensa con un cabrestante de retorno, que es fácil de operar y confiable en la tensión.

5. La capa exterior del rodillo de transmisión está cubierta de goma, lo que puede aumentar el coeficiente de fricción entre la banda transportadora y el rodillo, y tiene un buen efecto para prevenir el deslizamiento y reducir la tensión inicial.

Principio de funcionamiento y características estructurales

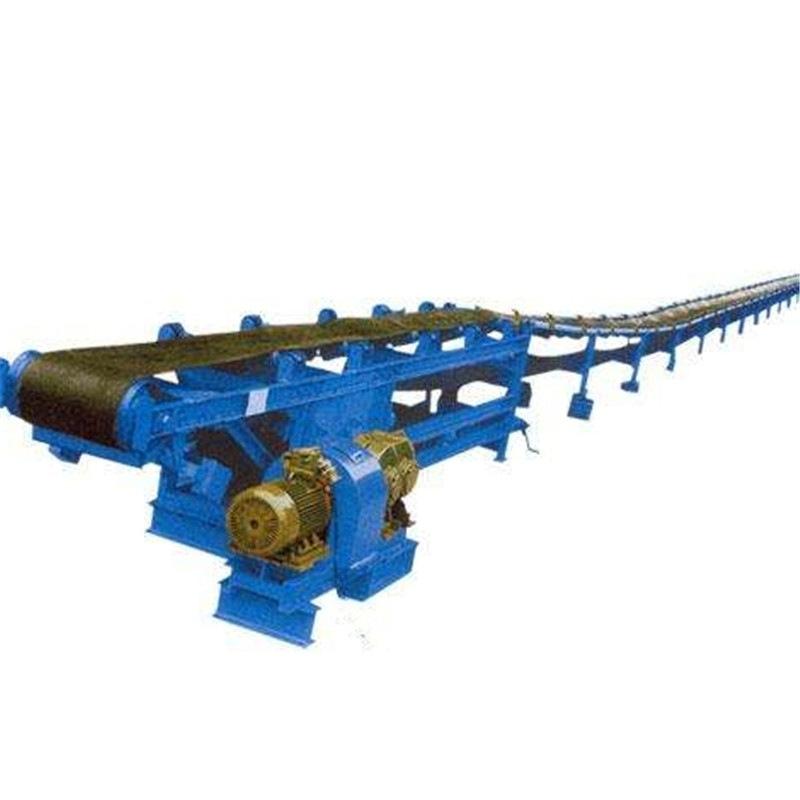

La banda transportadora retráctil es igual a la banda transportadora ordinaria, que es un dispositivo de transporte continuo que utiliza la banda transportadora como mecanismo de tracción y transporte. En comparación con la banda transportadora ordinaria, añade principalmente un dispositivo de almacenamiento de banda. Utiliza el principio de múltiples giros y retracciones de la banda transportadora en el contenedor de almacenamiento de banda para ajustar la longitud. Cuando el carro viajero se mueve hacia el extremo de cola, la banda transportadora entra en el contenedor de almacenamiento de banda, y la cola se retrae bajo la tracción del cabrestante. Por el contrario, la cola se extiende, haciendo que el transportador tenga un rendimiento retráctil.

Primero, después de que el control principal envía una señal de inicio, se enciende el botón del arrancador electromagnético de vacío, el motor arranca, el acoplamiento hidráulico gira lentamente y el tambor de transmisión es accionado para girar a través del reductor.

El transportador de banda retráctil consta de dos partes principales: fija y no fija. La parte fija consta de un dispositivo de transmisión de cabeza, un dispositivo de almacenamiento de banda, un dispositivo de enrollamiento de banda, un dispositivo de transmisión intermedia, etc.; la parte no fija consta de un soporte de desmontaje rápido sin conexión por pernos, una cola, etc.

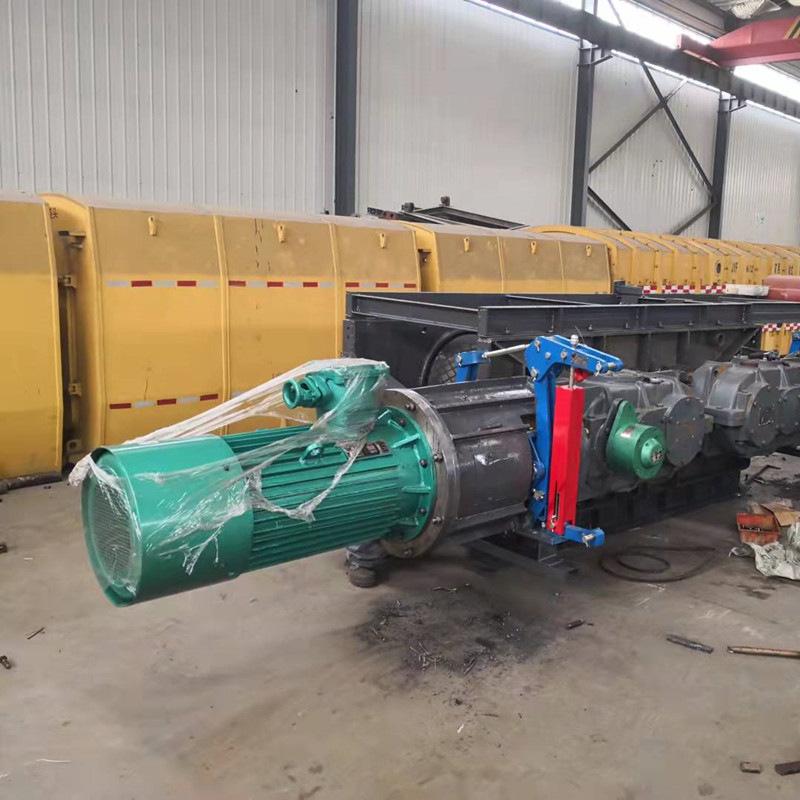

1. El dispositivo de transmisión de cabeza es la parte motriz de todo el transportador, que consta de un rodillo de transmisión, un rodillo de descarga, un motor, un reductor, un acoplamiento hidráulico, un bastidor de descarga y un limpiador de cabeza.

El reductor adopta reducción de engranajes de tres etapas. La primera etapa es un engranaje helicoidal de arco, y la segunda y tercera etapas son engranajes helicoidales y rectos. El reductor se conecta al motor a través de un tubo de conexión, un acoplamiento, y se fija a la placa lateral del cabezal de la máquina.

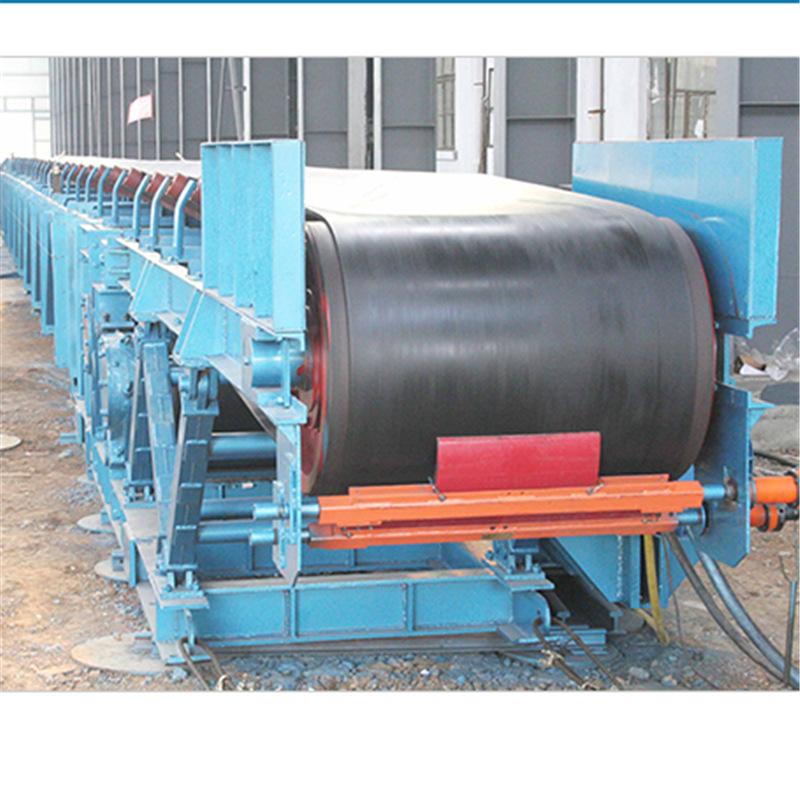

El rodillo de transmisión es una estructura soldada, y la superficie del rodillo está revestida con goma diamante ignífuga, lo que tiene un buen efecto para aumentar el coeficiente de fricción entre la banda transportadora y el rodillo, prevenir el deslizamiento y reducir la tensión inicial. Hay un par de engranajes descubiertos en un lado del bastidor para conectar los dos rodillos de transmisión en serie para la transmisión.

El limpiador de cabezal se divide en un limpiador de martillo pesado y un limpiador de ángulo recto para limpiar el carbón pegajoso en los lados delantero y trasero de la banda transportadora.

2. El dispositivo tensor de dirección de almacenamiento de banda incluye un bogie de almacenamiento de banda, un bastidor de almacenamiento de banda, un carro de soporte y un flotante

Está compuesto por un carro, un dispositivo tensor, un cabrestante de retorno de columna, etc. Esta máquina tiene cuatro capas de almacenamiento de cinta, y la longitud de almacenamiento de cinta es de 100 metros.
