El texto en las imágenes se puede traducir
1 de 6

Guangdong Venta al por mayor Placa Laminada en Caliente 60Si2Mn Placa 60Si2Mn Punto 60Si2Mn Módulo de Forja Corte Cero

110 días
$17.340 pedido mín (200 uds)
Producto 5.0
Proveedor 4.5

Variaciones

Complete thickness gauge grids, can be sawed and cut into pieces
Forged plate
Machine tied board

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Origen
Baosteel
Material
60si2mn
Origen/fabricante
Baosteel
Tecnología de procesamiento
Hot rolled
Ciudad donde se encuentra el almacén
Dongguan
Depósito
Zhouliang warehouse
Dirección del almacén
Dongguan chang'an zhuliang warehouse
Teléfono del almacén
0769- 89783010
Grado de calidad
Genuine product (accept quality objections)
Servicios de procesamiento
Customized samples, Deep processing (stamping, bending, etc.), Rough machining (flattening, slitting, etc.), O...
Servicios de distribución
Can be delivered to the factory
Tipos de ventas de bienes
In stock
Usar
For cars, Solar energy, Metal products, Home appliances, Precision electronics, Container, Machinery manufactu...
Descripción de la superficie del producto
Hot rolled black leather
Presupuesto
Thickness 0.1-2.0, Thickness 2.0-6.0, Thickness 6.0-10.0, Thickness 10.0-200, Thickness 200-600, Machine tied ...
Nombre
Spring steel
Origen
Baosteel
Material
60si2mn
Origen/fabricante
Baosteel
Tecnología de procesamiento
Hot rolled
Ciudad donde se encuentra el almacén
Dongguan
Depósito
Zhouliang warehouse
Dirección del almacén
Dongguan chang'an zhuliang warehouse
Teléfono del almacén
0769- 89783010
Grado de calidad
Genuine product (accept quality objections)
Servicios de procesamiento
Customized samples, Deep processing (stamping, bending, etc.), Rough machining (flattening, slitting, etc.), O...
Servicios de distribución
Can be delivered to the factory
Tipos de ventas de bienes
In stock
Usar
For cars, Solar energy, Metal products, Home appliances, Precision electronics, Container, Machinery manufactu...
Descripción de la superficie del producto
Hot rolled black leather
Presupuesto
Thickness 0.1-2.0, Thickness 2.0-6.0, Thickness 6.0-10.0, Thickness 10.0-200, Thickness 200-600, Machine tied ...
Nombre
Spring steel
Origen
Baosteel
Material
60si2mn
Origen/fabricante
Baosteel
Tecnología de procesamiento
Hot rolled
Ciudad donde se encuentra el almacén
Dongguan
Depósito
Zhouliang warehouse
Dirección del almacén
Dongguan chang'an zhuliang warehouse
Teléfono del almacén
0769- 89783010
Grado de calidad
Genuine product (accept quality objections)
Servicios de procesamiento
Customized samples, Deep processing (stamping, bending, etc.), Rough machining (flattening, slitting, etc.), O...
Servicios de distribución
Can be delivered to the factory
Tipos de ventas de bienes
In stock
Usar
For cars, Solar energy, Metal products, Home appliances, Precision electronics, Container, Machinery manufactu...
Descripción de la superficie del producto
Hot rolled black leather
Presupuesto
Thickness 0.1-2.0, Thickness 2.0-6.0, Thickness 6.0-10.0, Thickness 10.0-200, Thickness 200-600, Machine tied ...
Nombre
Spring steel
Detalles del producto
El texto en las imágenes se puede traducir

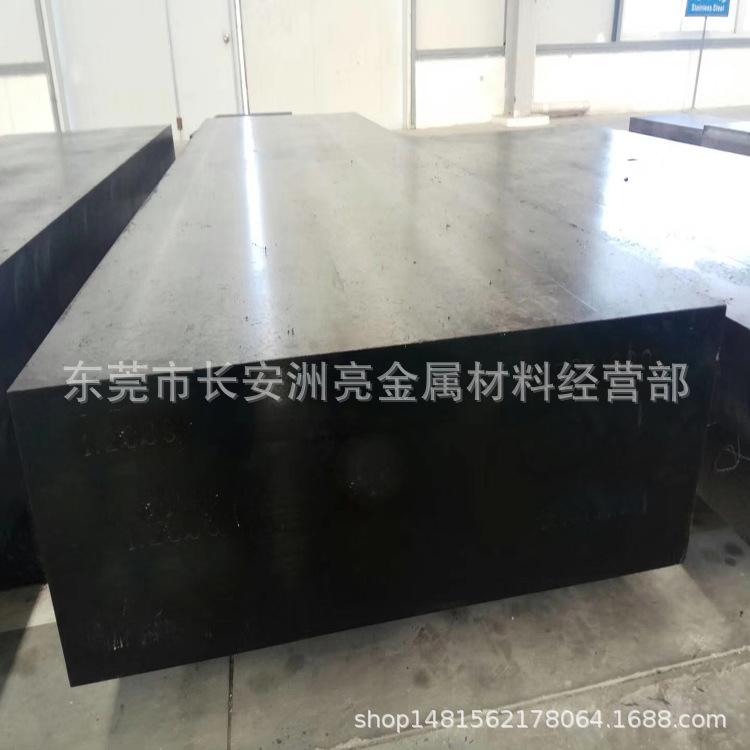

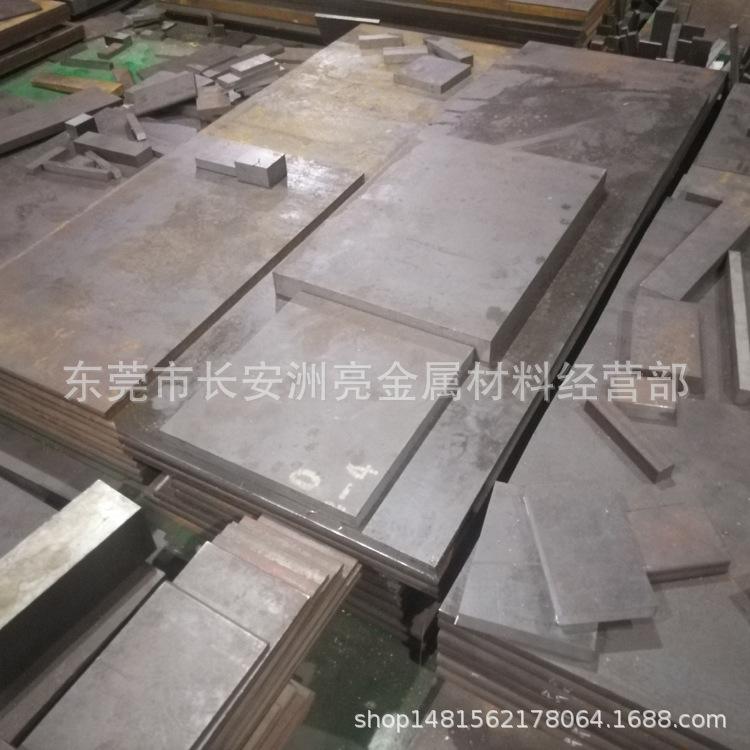

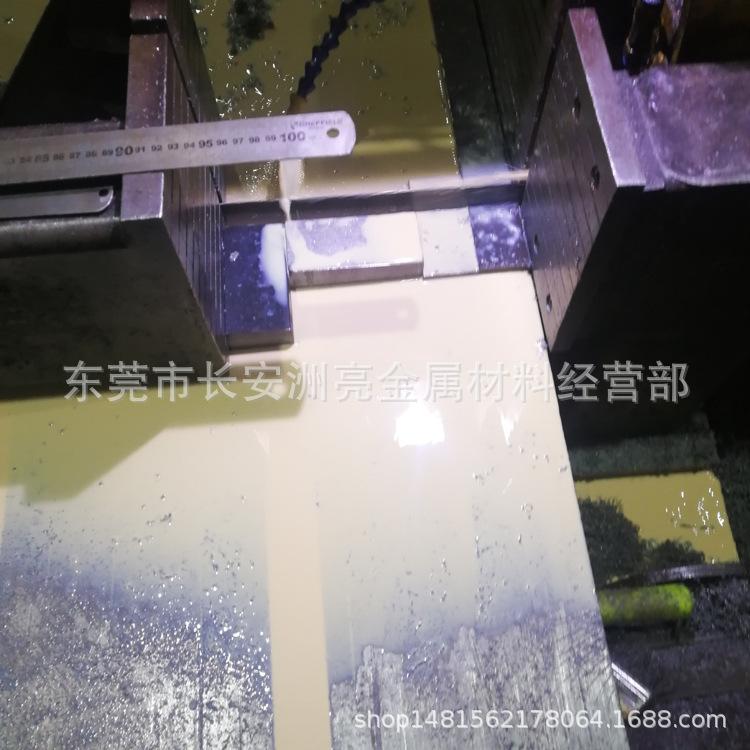

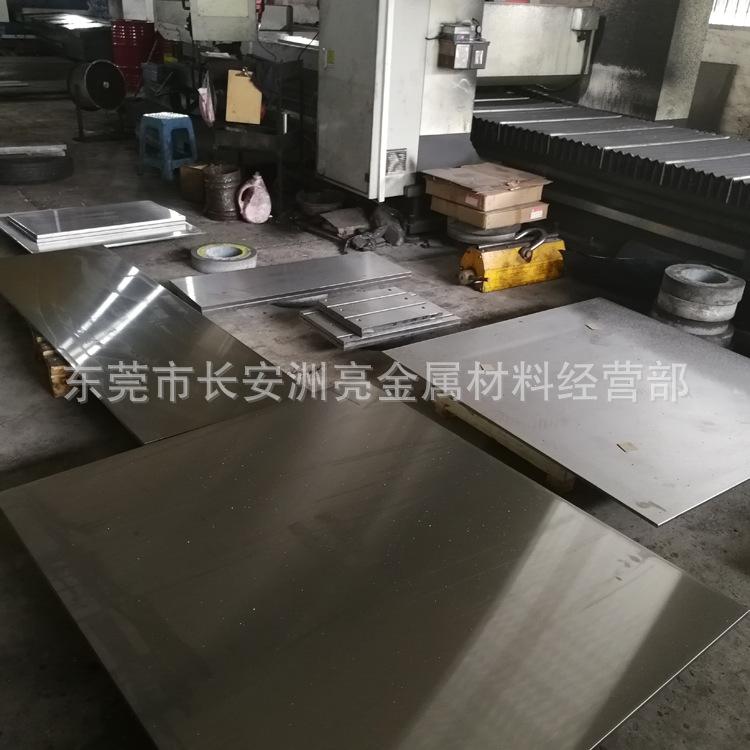

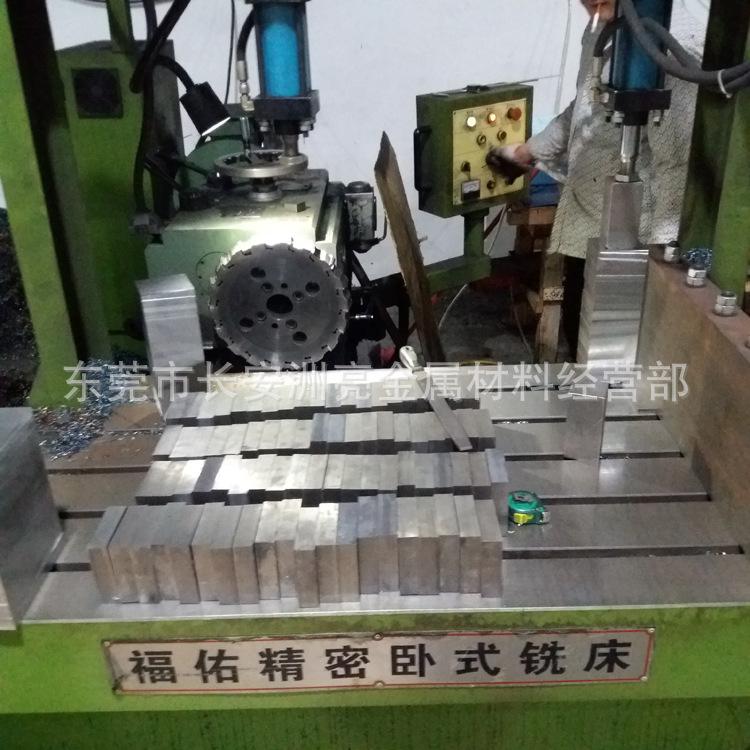

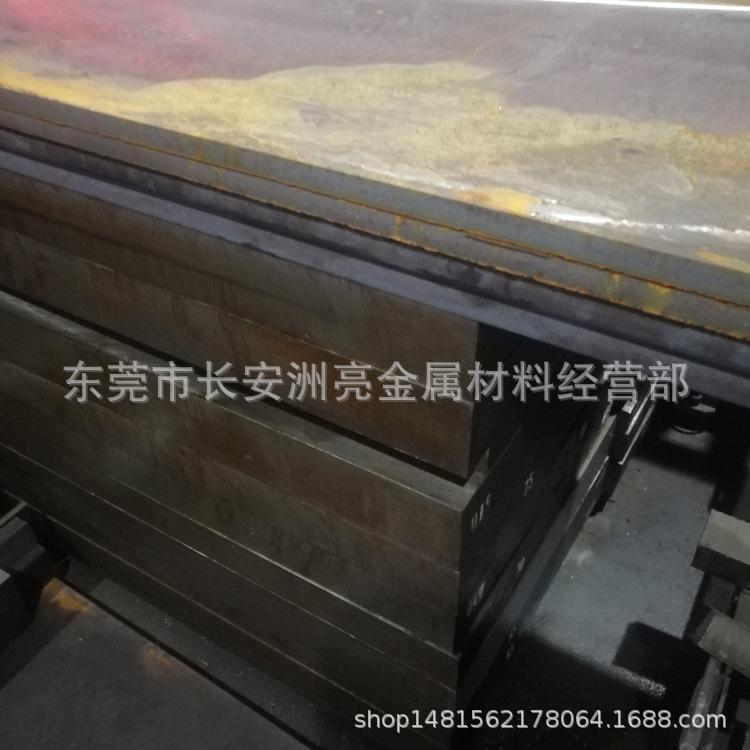

Venta al por mayor de Guangdong placa laminada en caliente 60Si2Mn placa 60Si2Mn en stock módulo de forja 60Si2Mn corte cero

60Si2Mn

El acero para muelles 60Si2Mn es un acero para muelles de silicio-manganeso ampliamente utilizado con una resistencia, elasticidad y templabilidad ligeramente superiores a las del 55Si2Mn. El acero para muelles 60Si2Mn se utiliza en la producción de muelles planos para cargas pesadas o muelles helicoidales con un diámetro de alambre inferior a 30 mm. También es adecuado para fabricar muelles resistentes al calor en medios no corrosivos con temperaturas de trabajo inferiores a 250℃, muelles helicoidales grandes e importantes que soportan cargas alternas y trabajan bajo alta tensión, y sistemas de amortiguación de automóviles.
Composición química
Carbono C: 0,56～0,64
Silicio Si: 1.50～2.00
Manganeso Mn: 0,60～0,90
Azufre S: ≤0,035
Fósforo P: ≤0,035
Cromo Cr: ≤0.035
Ni: ≤0,35
Cobre Cu: ≤0,25
Propiedades mecánicas
Resistencia a la tracción σb (MPa): ≥1274 (130)
Límite elástico σs (MPa): ≥1176(120)
Alargamiento δ10 (%): ≥5
Contracción seccional ψ (%): ≥25
Dureza: laminado en caliente, ≤321HB; estirado en frío + tratado térmicamente, ≤321HB
Método de tratamiento térmico
Los métodos de tratamiento térmico de 60Si2Mn incluyen revenido isotérmico y temple escalonado, temple subcero y revenido a alta temperatura, y tratamiento térmico por deformación. Este método puede mejorar eficazmente la resistencia, la tenacidad y la vida útil del acero para muelles 60Si2Mn.
60Si2Mn es un acero para resortes y es adecuado para fabricar ballestas de automóviles.
Proceso de tratamiento térmico
Recocido de esferoidización: Adoptar calentamiento a 850 grados, temple con enfriamiento en aceite, proceso de esferoidización isotérmica de corta duración (calentamiento a 790 grados durante 25 minutos, enfriamiento rápido a 680 grados durante 1 hora, enfriamiento en horno hasta 500 grados fuera del horno), puede obtener la estructura de esferoidización ideal. La temperatura de temple del acero 60Si2Mn es normalmente 850 grados ~ 870 grados, enfriamiento en aceite. La temperatura de revenido depende de los requisitos de dureza de las piezas del molde, tales como
Temple a 400 grados, dureza 46HRC;
Temple a 500 grados, dureza 40HRC;
Templado a 600 grados, dureza 34HRC.
El rendimiento del revenido se optimiza mejor entre 150 y 160 grados, y es importante evitar la zona de fragilidad por revenido de aproximadamente 300 grados. Para herramientas y moldes con mayor tenacidad y herramientas de medición con buena estabilidad dimensional, la temperatura de revenido se puede aumentar a aproximadamente 250 grados, la dureza es de 55~60 HRC, y tiene mejor tenacidad.
AC1-755，Ac3=810，Ar1=700,Ar3=770,Ms-300～305，
Recocido: 750C-enfriamiento en horno-HBS≤222
Normalizado: 830～860C-enfriamiento por aire-HBS≤302
Templado: 870C-aceite-HRC>61
Valor de dureza después del revenido a diferentes temperaturas HRC: 150C-61, 200C-60, 300C-56, 400C-51, 500C-43, 550C-38, 600C-33, 650C-29
Temperatura de revenido común 430～480C, agua o aire, HRC45～50
Los siguientes son los parámetros para el tratamiento térmico de ballestas automotrices
El calentamiento de temple y el tiempo de mantenimiento están relacionados con el espesor: mm/min, 6.5/2, 8/3, 8.5-10/4, 12/5
El tiempo de revenido y mantenimiento está relacionado con el espesor: mm/min, <10/25-30, 10-15/30-35, 15-20/40-45, 20-25/45-50.
densidad
La densidad de 60Si2Mn es de 7,85 g/cm³. 60Si2Mn es un acero para resortes de silicio-manganeso de uso generalizado con una resistencia, elasticidad y templabilidad ligeramente superiores a las del 55Si2Mn. Es adecuado para fabricar resortes planos con cargas pesadas o resortes helicoidales con un diámetro de alambre inferior a 30 mm en las industrias del ferrocarril, la automoción y los tractores.
Especificaciones del tratamiento térmico
Especificaciones de tratamiento térmico 60Si2Mn: temple 870℃±20℃, enfriamiento en aceite; revenido 480℃±50℃ (±30℃ cuando surgen necesidades especiales).
Estructura metalográfica: troostita templada.
Estado de entrega: El acero laminado en caliente se entrega en estado tratado térmicamente o no tratado térmicamente, y el acero trefilado en frío se entrega en estado tratado térmicamente.
Especificaciones de entrega laminado en caliente: 2.0~18.0 mm, disponible en estados recocido y no recocido. Especificaciones de entrega laminado en frío: 0.3~4.3 mm (fleje de acero)










Proceso de compra

12. El cliente tiene la intención de comprar nuestro acero y realiza consultas sobre él. Nuestra empresa verifica los materiales y cotiza según los tipos de acero y las especificaciones requeridas por el cliente.

22. Después de confirmar la disponibilidad de los productos y llegar a un acuerdo con el cliente sobre el precio, su empresa enviará por fax su información de facturación y materiales relacionados a nuestra empresa para archivarlos y así poder emitirle una factura a su empresa después de la entrega.

31. Dado que los clientes se encuentran en diferentes zonas, nos comunicaremos con ellos sobre la logística antes de la entrega. Actualmente, nuestra empresa ofrece dos métodos de entrega: flete y logística exprés. Los clientes pueden elegir que nuestra empresa se encargue de la logística según sus necesidades o pueden gestionarla ellos mismos.

42. Una vez finalizada la logística, nuestra empresa notificará a los clientes para que envíen el dinero a través de Alipay o cuentas públicas corporativas. (Si opta por enviar el dinero a través de cuentas públicas corporativas, deberá completar la operación correspondiente antes de la entrega. Nuestra empresa entregará la mercancía a los clientes inmediatamente después de confirmar la recepción del pago).

52. Una vez que el cliente reciba la mercancía y no tenga ninguna otra objeción, nuestra empresa emitirá una factura de impuesto al valor agregado para contribuyentes generales al cliente dentro de los 7 días hábiles y se la entregará al cliente por entrega urgente.

6, y finalmente toda la transacción se completa con éxito y se solucionan los problemas de servicio posventa correspondientes.

Información del contacto

Nombre de la empresa: Departamento comercial de materiales metálicos de Dongguan Changan Zhouliang

Contacto: Sra. Zheng (Departamento de Ventas)

Alibaba: Departamento de Negocios de Materiales Metálicos de Zhouliang

sitio web de la empresa:https://shop1481562178064.1688.com

Total
