Certificado de fabricante de bomba sumergible eólica con calificación completa de bomba sumergible eólica FQW

Zhongyi Equipo Inteligente Co., Ltd.

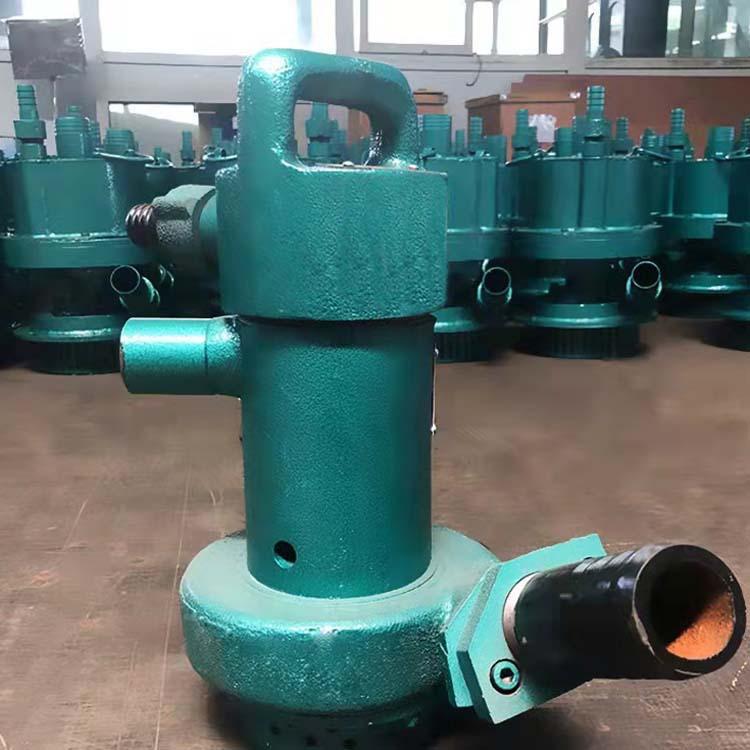

La bomba sumergible neumática tipo FQW para minas de carbón (anteriormente BQF, FWQB) es un nuevo producto desarrollado independientemente por nuestra empresa. Este producto utiliza un mecanismo con conexión coaxial entre el rotor y el cuerpo de la bomba, con mecanismo vertical y tipo de bomba descendente. Norma de implementación: Q/JNAT001-2010. Esta bomba sumergible neumática para minas de carbón tiene una estructura compacta y es fácil de mover, desmontar y reparar. El vórtice del cuerpo de la bomba adopta un modelo hidráulico de bajo consumo y un impulsor de diseño especial. Esta bomba de agua se caracteriza por su gran capacidad de descarga de aguas residuales, gran caudal y alta presión. La bomba de agua de la serie FQW es adecuada para operaciones de drenaje en lugares con riesgo de explosión por gas y polvo de carbón. Se puede utilizar ampliamente en cualquier superficie de trabajo en minas de carbón para transportar agua subterránea con polvo de carbón y partículas de lodo. Es segura y fiable, y mejora eficazmente la calidad del aire en la obra.
Condiciones ambientales de uso del producto:
a) El aire circundante contiene gas y polvo de carbón;
b) La presión del aire es (0,4-0,7) MPa;
c) El valor del pH del agua está en el rango de 4 a 10;
d) La relación de volumen de impurezas sólidas en el agua supera el 2%;
e) La densidad del agua no excede 1,1*103 kg/m3
f) Temperatura ambiente de trabajo (5~40)℃
Estructura del producto y principio de funcionamiento:
La bomba sumergible neumática para minería consta principalmente de tres partes: cuerpo de la bomba, motor neumático y paso de flujo.
1. Cuerpo de la bomba: Está dividido en dos cámaras, superior e inferior, con un anillo de sellado en el centro que separa el aire del agua. El anillo de sellado está sellado con un resorte, y la presión del aire y el agua se utiliza para que el aire y el agua a alta presión entren en la pared interior de los anillos de sellado superior e inferior, respectivamente, lo que provoca su expansión y mejora el sellado.
2. Parte del motor neumático: está compuesta por rotor, turbina, cilindros superior e inferior, cojinetes, etc. Utiliza aire comprimido como energía para impactar la turbina e impulsar el rotor para que funcione a alta velocidad para realizar el trabajo.
3. Parte de flujo continuo: Consta de una rueda hidráulica, un puerto de succión en la tapa de la bomba, un asiento de la bomba, etc. La rueda hidráulica está instalada en el eje del rotor, en la cavidad inferior de la carcasa. Se introduce aire comprimido desde la entrada de aire. El rotor gira para impulsar la rueda hidráulica. Bajo la acción de la fuerza centrífuga, el agua de la rueda hidráulica se presiona hacia el vórtice de salida de la carcasa y se descarga por la tubería de salida.
Características:
La bomba sumergible neumática para minería tipo FQW/W (anteriormente tipo FWQB) rompe con el concepto de diseño tradicional. Incorpora transmisión neumática por turbina y aire comprimido como fuente de energía, lo que supera las características de las antiguas bombas eólicas, como el alto nivel de ruido, el alto consumo de aire y la baja eficiencia. Se utiliza ampliamente en el desarrollo de pozos mineros, la construcción de pozos y el drenaje de cuevas subterráneas. Sus características son:
1. Bajo nivel de ruido, mantenido dentro de los 40 decibeles;
2. Pequeño consumo de aire y alta eficiencia;
3. Tamaño pequeño. Ligero, estructura compacta, fácil de mover.
4. Larga vida útil, pocas piezas de desgaste y fácil mantenimiento.

　　
Bomba sumergible neumática FQW20-45/K, bomba neumática abierta FQW20-45/K, bomba sumergible para energía eólica, bomba sumergible neumática FQW20-45/K a prueba de explosiones, fabricante de bombas sumergibles neumáticas FQW20-45/K
Fabricamos y vendemos bombas neumáticas sumergibles FQW20-45/K. Estos productos son de fina fabricación, fabricados con materiales genuinos y de gran calidad.
Ventajas de la bomba sumergible neumática FQW20-45/K:
1. La bomba sumergible neumática FQW20-45/K es a prueba de explosiones y segura, adecuada para bombear aguas residuales en lugares con riesgo de explosión, como metano o polvo de carbón.
2. Aplicación: Se puede utilizar en la superficie de trabajo de las minas de carbón para transportar aguas subterráneas que contienen partículas sólidas como tierra, polvo de carbón, lodo y arena.
3. La bomba sumergible neumática FQW20-45/K ofrece una larga vida útil. Su impulsor cuenta con un diseño especial. Tiene una gran capacidad de descarga de aguas residuales y no se obstruye por la inhalación de partículas sólidas o fibras, ni se daña prematuramente por la inhalación de medios granulares.
4. Toda la máquina tiene una estructura simple y es fácil de mover, montar, desmontar y mantener.
5. Tiene las ventajas de drenaje y descarga de aguas residuales, bajo consumo de aire, etc.
Descripción de la estructura de la bomba sumergible neumática FQW20-45/K:
1. La boquilla, la turbina y la cámara de reentrada del flujo de aire de la parte de potencia han sido sometidas a cálculos y experimentos aerodinámicos científicos y tienen buenas características aerodinámicas.
2. Cuando la bomba de aire funciona en condiciones nominales, la estructura de la cámara de reentrada de la turbina de impacto de reentrada de una sola etapa puede redirigir el flujo de aire expulsado de la tobera Lagrange a través de las palas de la turbina (primer trabajo) hacia la turbina (segundo trabajo), aumentando así la eficiencia aerodinámica y la tasa de utilización del aire comprimido.
3. El rotor de la bomba sumergible neumática FQW20-45/K está soportado por tres cojinetes cerrados (dos en el extremo inferior), con una estructura simple, un funcionamiento estable, un rendimiento excelente y puede garantizar un funcionamiento a alta velocidad dentro del rango nominal.
4. El sello del eje de la carcasa está sellado por dos sellos de aceite esqueléticos, y la presión del vapor de agua se utiliza para expandir el anillo de sellado, aumentando así el efecto de sellado.
5. Los gases de escape se descargan a través de un silenciador bien diseñado, que reduce eficazmente el ruido de frecuencia media y alta del motor del ventilador de la turbina y mejora el entorno acústico en el lugar de trabajo.
6. La carcasa del vórtice y el canal del vórtice adoptados por la rueda hidráulica son modelos hidráulicos que son compatibles con el motor de la turbina y el rendimiento de la bomba mejora significativamente.
7. La bomba sumergible neumática FQW20-45/K está equipada con un limitador de velocidad centrífugo. Al drenar el agua acumulada o al bloquear la tapa de entrada de agua, la velocidad de la bomba aumenta bruscamente. En ese momento, el limitador de velocidad entra en funcionamiento y controla la velocidad.
