Módulo Bluetooth de modo dual JDY-33 SPP3.0 + BLE4.2 soporte android IOS comunicación transparente esclavo
Variaciones
Enlace de descarga: https://pan.baidu.com/s/1OVKQ8rKM2wVWSa1-vXdjPQ Código de extracción: iqgr
JDY-33Bluetooth se basa en el diseño Bluetooth 3.0 SPP+BLE, que puede soportar Windows, Linux, Android,iOSTransmisión de datos transparente, banda de frecuencia de trabajo 2.4GHZ, modo de modulación GFSK, potencia de transmisión 6db, distancia de transmisión 30 metros, admite que los usuarios modifiquen el nombre del dispositivo, la velocidad en baudios y otras instrucciones a través de comandos AT, lo que es conveniente, rápido y flexible de usar.
JDY-33Las ventajas son muy obvias. Admite comunicación Bluetooth SPP y con computadora, admite la aplicación móvil o el miniprograma de WeChat, y también puede admitir la comunicación entre maestro y esclavo del host JDY-18.
JDY-33paraBluetooth Clásico+BLEBluetooth de modo dual, se puede conectar a computadoras habilitadas para Bluetooth (de escritorio, portátiles), teléfonos móviles (androide）、iOSComunicaciones. Aplicable a
◆ Máquina POS Bluetooth
◆ Impresora térmica
◆ Control del hogar inteligente
◆ Equipo de prueba ODB automotriz
◆ Aplicación de varios productos de transmisión transparente Bluetooth
◆ Baterías portátiles compartidas y básculas de peso compartidas
modelo | JDY-33 |
Frecuencia de trabajo | 2,4 GHz |
Interfaz de comunicación | UART |
Voltaje de funcionamiento | 1.8-3.6V(Se recomienda 3.3V) |
Temperatura de funcionamiento | -40°C - 80 °C |
antena | Antena PCB integrada |
Distancia de transmisión | 30arroz |
Soporte maestro-esclavo | Esclavo |

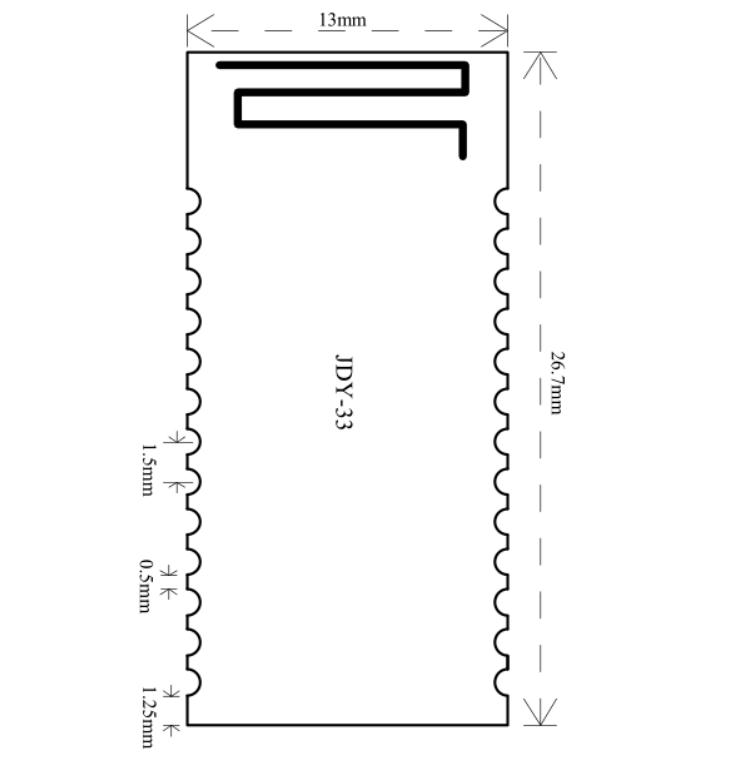

Tamaño del módulo | 26.7 * 13 *1.7 mm(largo, ancho y alto) |
Versión de Bluetooth | Bluetooth 3.0 SPP + BLE4.2 |
SMTTemperatura de soldadura | <260°C |
Corriente de trabajo | 6,5 mA |
Corriente de sueño profundo | <10uA |
Potencia de transmisión | 6 piezas() |
Sensibilidad de recepción | -96dbm |
SPPRendimiento | 16K bytes/s(android)、windows) Cuando se conecta al Bluetooth de Android o de la computadora, la velocidad de comunicación puede alcanzar los 16k bytes por segundo sin pérdida de paquetes (admite transmisión y recepción continua de datos por puerto serie) |
BLE | 4K bytes/s(android、IOS) BLELa velocidad de comunicación es de 4K por segundo cuando se conecta a IOS o Android (admite transmisión y recepción de datos continua a una velocidad de 38400 baudios, y la transmisión continua no se puede realizar a velocidades de baudios superiores a 38400, y se requiere un retraso en el medio) |

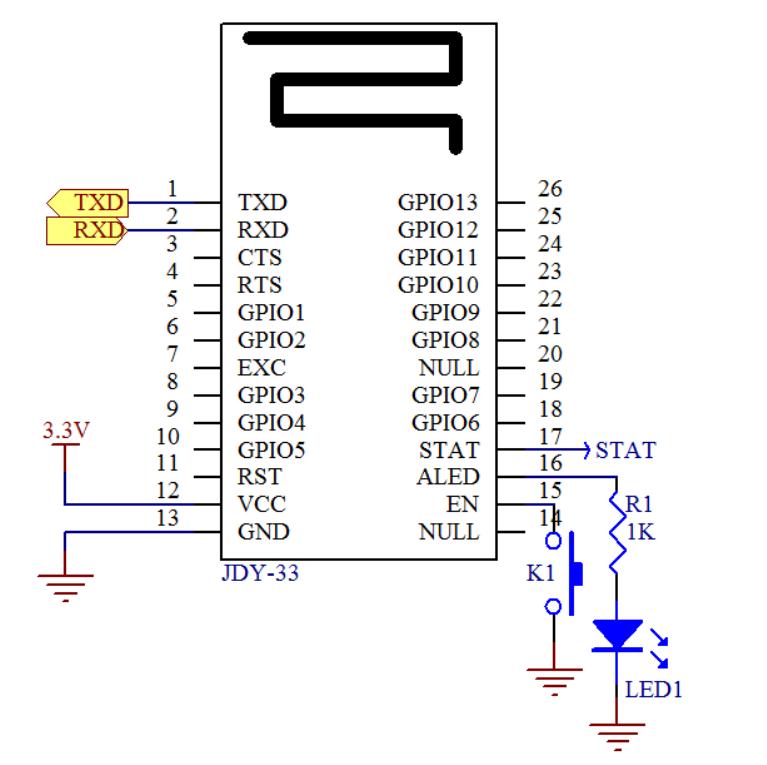

JDY-33En aplicaciones generales, solo se necesitan conectar cuatro pines: VCC, GND, RXD y TXD.
Para desconectar, envía AT+DISC\\r\\n. Para el modo de suspensión profunda cuando no está conectado, envía AT+SLEEP\\r\\n.
Después de un sueño profundo, se puede despertar por el flanco de bajada del pin EN, o enviando datos a través del puerto serie.
Se recomienda usar el puerto serie para enviar el comando AT+VERSION\\r\\n para despertar
Número PIN | Función de pin | Descripción de la función del pin |
1 | TXD | Pin de salida del puerto serie (nivel TTL) |
2 | RXD | Pin de entrada del puerto serie (nivel TTL) |
3 | CTS | Control de flujo del puerto serie pin CTS |
4 | Estrategia en tiempo real | Control de flujo del puerto serieEstrategia en tiempo realDistribución de pines |
5 | GPIO1 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
6 | GPIO2 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
7 | EXC | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
8 | GPIO3 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
9 | GPIO4 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
10 | GPIO5 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
11 | RST | Reset (Bajo nivel activo) |
12 | VCC | Fuente de alimentación (1.8-3.6V) |
13 | Tierra | tierra |
14 | NULO |
|
15 | ES | Pin de entrada, utilizado para despertar del modo de suspensión (válido en flanco de bajada) |
16 | ALED | Pin de estado de transmisión (parpadea cuando no está conectado, emite nivel alto cuando está conectado) |
17 | ESTADÍSTICA | Pin de estado de conexión (nivel bajo cuando no está conectado, nivel alto cuando está conectado) |
18 | GPIO6 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
19 | GPIO7 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
20 | NULO |
|
21 | GPIO8 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
22 | GPIO9 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
23 | GPIO10 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
24 | GPIO11 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
25 | GPIO12 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
26 | GPIO13 | Sin función por defecto (el control de E/S de entrada y salida se puede personalizar según los requisitos del cliente) |
JDY-33Al enviar comandos AT a través del puerto serie del módulo, asegúrese de agregar \\r\\n
secuencia | instrucción | Función | por defecto |
1 | EN | prueba |
|
2 | AT+VERSION | número de versión | JDY-33-V1.1 |
3 | AT+STAT | Consultar estado de conexión | 00 |
4 | AT+SLEEP | dormir | - |
5 | AT+BAUD | Configuración y consulta de la velocidad de transmisión | 9600 |
6 | AT+NOMBRE | Configuración y consulta del nombre de transmisión | JDY-33-SPP |
7 | AT+NAMB | BLEConsulta de configuración de nombre de transmisión | JDY-33-BLE |
8 | AT+PIN | Configuración y consulta de contraseña de conexión | 1234 |
9 | AT+LADDR | Consultar la dirección MAC del módulo |
|
10 | AT+RESET | Reinicio suave | - |
11 | AT+DEFAULT | reiniciar | - |
12 | AT+DISC | Desconectar (válido cuando está conectado) | - |
13 | AT+TYPE | Establecer el interruptor de la contraseña de emparejamiento de consultas | 0 |
14 | AT+ENLOG | Habilitar salida de estado del puerto serie | 1 |
15 | AT+UUIDLEN | Establecer la longitud del UUID de la consulta | 0 |
16 | AT+SVRUUID | BLEConsulta de ajuste de UUID de servicio | FFE0 |
17 | AT+CHRUUID | BLEConsulta de ajuste de UUID de característica | FFE1 |
18 | AT+CRXUUID | BLEConsulta de ajuste de UUID de característica | FFE2
|
