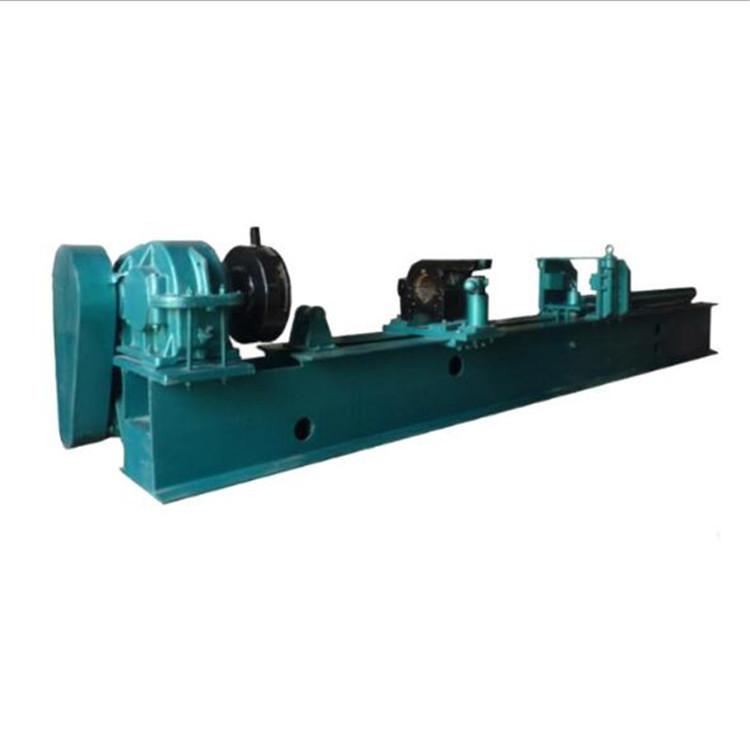

La máquina desmontadora de columnas tiene tres tipos de cilindros hidráulicos: gato de tracción de columnas, cilindro de sujeción de columnas y cilindro de manguito telescópico.
1 Gato de pilar (Figura 8)
Es un cilindro hidráulico de doble efecto con una carrera hidráulica de 2500 mm. Sus componentes principales son los siguientes:
Vástago del pistón: Un extremo del vástago del pistón está equipado con un pistón (8), un anillo de retención (10), un semianillo (11) y un anillo de manguito (12). Un anillo guía de politetrafluoroetileno (6) y dos anillos de sellado en forma de Y están instalados en el pistón y, junto con otros componentes de sellado, forman dos cámaras de trabajo del cilindro.
Cuerpo del cilindro: El diámetro interior del cuerpo del cilindro (7) es de 124 mm. Un fondo de cilindro está soldado a un extremo del cuerpo del cilindro. Dos puertos de fluido de trabajo están soldados al exterior del cuerpo del cilindro. El manguito guía (5) y el cilindro de aceite están conectados mediante un cable de conexión (3).
Manguito guía: El manguito guía contiene elementos de sellado como un anillo de sellado en forma de Y (4) y un anillo a prueba de polvo en forma de J (2), que desempeñan respectivamente la función de guía, sellado y protección contra el polvo, de modo que el líquido en la cámara de trabajo no se escape y el polvo de carbón externo y otros objetos no puedan ingresar a la cámara de trabajo.
Cilindro de sujeción de la columna 2 (Figura 9)
Utiliza un cilindro de aceite de φ80 de diámetro y 25 mm de recorrido. Es un cilindro de sujeción especialmente diseñado para la sujeción de pilares.
《3》Cilindro de manga telescópico (Figura 10)
El cilindro de camisa telescópico es un cilindro hidráulico de simple efecto y tres etapas con una estructura simple, buen sellado, fácil uso y mantenimiento, y una carrera hidráulica total de 2500 mm. El cilindro de camisa está articulado al soporte del cilindro en la parte trasera de la plataforma mediante un pasador de eje de soporte. La superficie esférica del extremo del vástago del émbolo actúa sobre el soporte esférico de la polea guía. Su función es retirar la cubierta superior del pilar junto con el gato de tracción de la columna.
2. Válvula de control
La válvula de control adopta una válvula de control combinada tipo ZCA, una válvula de control manual que distribuye el aceite en este sistema hidráulico. El grupo de válvulas consta de una válvula central y una válvula de cola. Cada válvula tiene tres posiciones, equivalente a una válvula de cuatro vías de tres posiciones. Ambas válvulas son iguales en estructura y función, salvo que los orificios de paso de aceite del cuerpo de la válvula son diferentes.

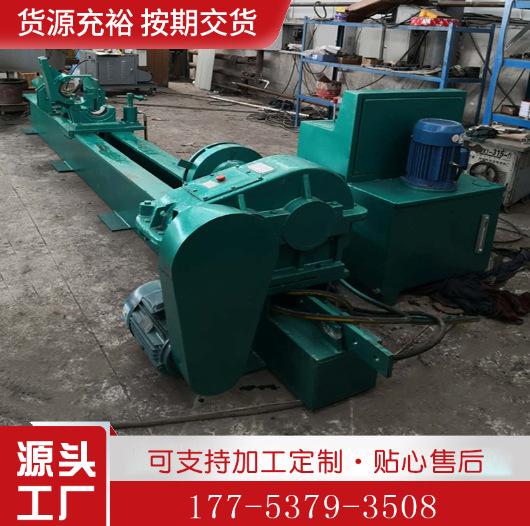

5. Procedimientos de operación de la máquina desmontadora de columnas

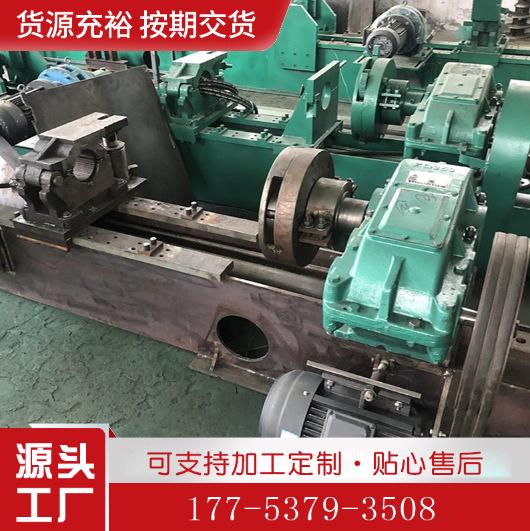

1. Retire el cable de la base: Coloque el pilar en el mandril autoalineador y el mandril hidráulico, sujete la base con el mandril autoalineador automático, accione la válvula de cola para sujetar el cilindro de la columna y, a continuación, accione neumáticamente el motor principal y el husillo reductor para impulsar el mandril autoalineador y la base para que giren, de modo que la base y el cilindro tengan un movimiento relativo. A medida que gira el husillo, el mandril autoalineador automático se sujeta cada vez con más fuerza, evitando así que el mandril y la base se deslicen. Una vez que la base y el cilindro estén sueltos, extraiga el cable del cilindro de conexión, arranque el motor principal en la dirección inversa, el mandril autoalineador afloja automáticamente la base, accione la válvula de cola para aflojar el cilindro de sujeción y complete la extracción del cable del cilindro de la base.
2. Retire el cuerpo del mango: Sujete el cilindro de soporte con el mandril autoalineable (para evitar que se deforme, no retire la base por el momento). Sujete el cuerpo del mango al bloque del mandril hidráulico para que no gire. Arranque el motor principal y el mandril autoalineable impulsará el cilindro para que gire, de modo que este y el cuerpo del mango giren entre sí. Después de aflojarlo, extraiga el cuerpo del mango que conecta la rosca del cilindro y, a continuación, arranque el motor principal en sentido inverso para aflojar el mandril y completar la extracción del cuerpo del mango.
3. Retire la cubierta superior: Antes de retirar la cubierta superior, primero debe quitar la base, es decir, sujetar el cilindro de soporte con un mandril hidráulico, operar la válvula central, de modo que el gato extractor de columna accione la polea y la columna móvil para empujar la base fuera del cilindro, y retire la base del resorte de reinicio, opere inversamente la válvula central para mover la cubierta superior de la columna móvil hacia el lado derecho del bloque para retirar el dispositivo y detenerse, sujetar la cubierta superior con el bloque, operar la válvula central, de modo que el gato extractor de columna accione la polea guía, y la columna móvil es empujada por el cilindro de manguito telescópico al mismo tiempo, y se mueve hacia la cabecera de la cama, y la cubierta superior se cae de la columna móvil.
4. Retire el cilindro activo: Después de retirar la tapa superior (o si no es necesario volver a colocarla), accione la válvula central hasta que el cilindro activo se separe del cilindro de aceite y detenga el suministro de fluido. A continuación, accione la válvula de cola, afloje el cilindro de aceite de apriete y retire el cilindro de aceite de soporte. El proceso de extracción del soporte finaliza aquí.
