Mega Perfil:

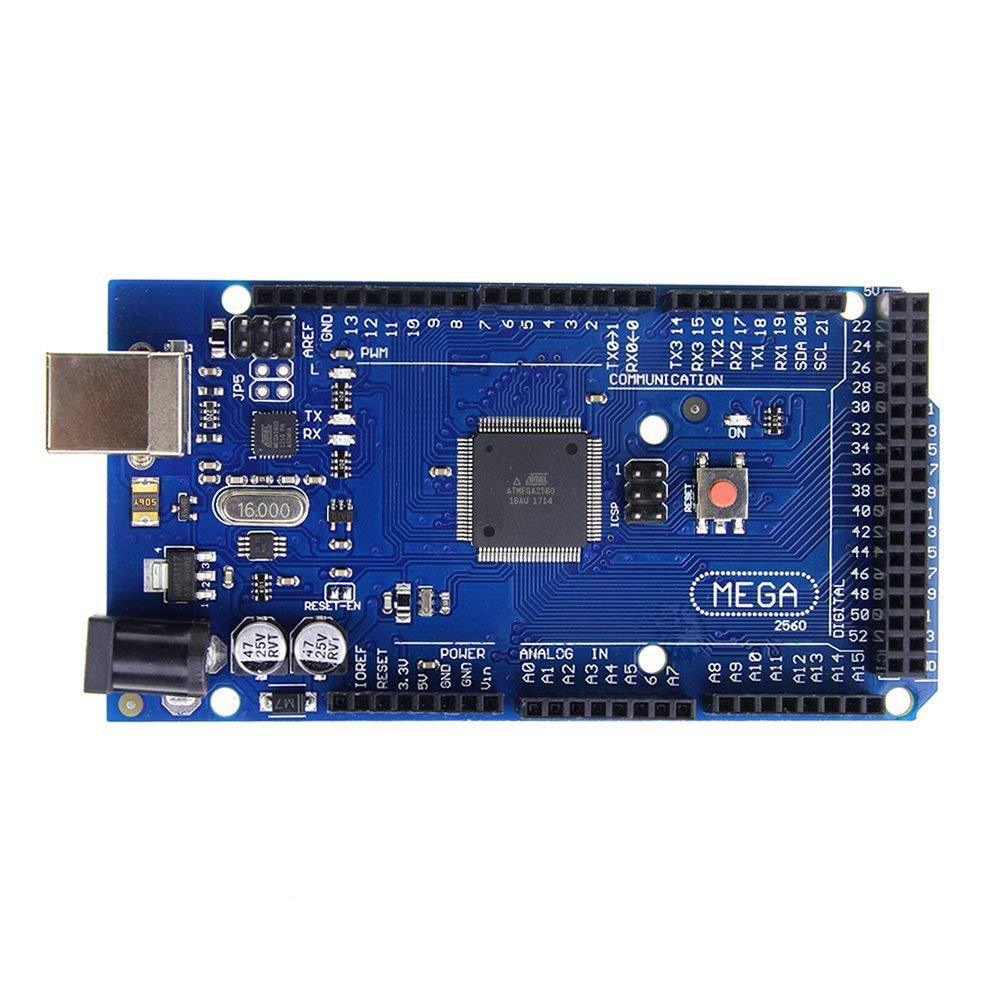

Mega es una placa de desarrollo de microcontrolador con el ATmega2560 como núcleo. Tiene 54 conjuntos de terminales de entrada/salida digital (14 de los cuales se pueden usar para salida PWM), 16 conjuntos de terminales de entrada analógica y 4 conjuntos de UART (puertos serie de hardware). ), utilizando un oscilador de cristal de 16 MHz. Debido a que tiene un gestor de arranque, el programa se puede descargar directamente a través de USB sin pasar por otros programadores externos. La parte de la fuente de alimentación puede elegir ser alimentada directamente por USB, o usar un adaptador CA-CC y batería como fuente de alimentación externa.
Debido al código fuente abierto y al entorno de desarrollo en lenguaje C que utiliza conceptos de Java (plataforma cruzada), los módulos periféricos y las aplicaciones han crecido. La razón principal que atrae a los artistas a usarlo es que pueden usar rápidamente el lenguaje para comunicarse con software como Flash o Processing... para crear obras interactivas multimedia. El desarrollo de la interfaz IDE se basa en el principio del código fuente abierto, lo que permite descargarlo gratuitamente para su uso en producción de temas, enseñanza, control de motores, obras interactivas, etc.
Diseño de Potencia
El sistema de alimentación de Mega tiene dos opciones, alimentación directa por USB o alimentación externa. La selección de alimentación cambiará automáticamente. Puede elegir un adaptador CA a CC o una batería para la alimentación externa. El rango de voltaje limitado de esta placa de control es de 6V~12V. Sin embargo, si el voltaje proporcionado es inferior a 6V, el puerto de E/S podría no poder proporcionar un voltaje de 5V, por lo que ocurrirá un error. Estable; si el voltaje suministrado es superior a 12V, el dispositivo estabilizador de voltaje podría tener protección contra sobrecalentamiento e incluso dañar la MEGA. Por lo tanto, la fuente de alimentación de funcionamiento recomendada es de 6.5~12V, y la fuente de alimentación recomendada es de 7.5V o 9V. Por favor, descargue la información usted mismo
http://pan.baidu.com/s/1gdgRaa3
Resumen
Microcontrolador |
ATmega2560 |
Voltaje de funcionamiento |
5 V |
Voltaje de entrada (recomendado) |
7-12 V |
Voltaje de entrada (límites) |
6-20V |
Pines de E/S Digitales |
54 (de los cuales 15 proporcionan salida PWM) |
Pines de entrada analógica |
16 |
Corriente CC por Pin de E/S |
40 mA |
Corriente CC para el Pin de 3.3V |
50 mA |
Memoria Flash |
256 KB de los cuales 8 KB utilizados por el gestor de arranque |
Memoria RAM |
8 KB |
EEPROM |
4 KB |
Velocidad de reloj |
16 MHz |
