Válvula de tapón bidireccional (X43W-10)
La válvula de macho tiene una estructura simple, apertura y cierre rápidos, pequeña resistencia al fluido y operación rápida de carrera angular. En situaciones de emergencia como accidentes, puede conectar o cortar rápidamente la tubería. Comparada con las válvulas de compuerta y las válvulas de globo, es más flexible de operar y más rápida de abrir y cerrar. La válvula de macho utiliza un cuerpo de macho con un orificio pasante como parte de apertura y cierre, y el cuerpo del macho gira con el vástago de la válvula para lograr la acción de apertura y cierre. Las válvulas de macho pequeñas sin empaquetadura también se llaman "grifos". El cuerpo del macho de la válvula de macho es mayormente un cono (también un cilindro), que coopera con la superficie cónica del orificio del cuerpo de la válvula para formar un par de sellado.
Descripción del Producto
Especificaciones principales de rendimiento
modelo | Presión nominal | Presión de prueba PS (MPa) | Medios aplicables | Temperatura de trabajo (℃) | |
caso | sello | ||||
X43W-1.0 | 1.0 | 1.5 | 1.1 | Gas, productos petrolíferos | ≤100 |
Material principal
Nombre de la pieza | cuerpo de la válvula | enchufar | Prensaestopas | relleno |
X43W-1.0 | hierro fundido | acero carbono | hierro fundido | Embalaje de amianto impregnado en aceite |

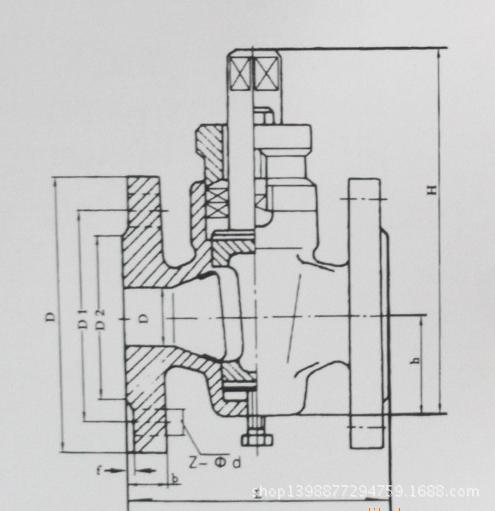

Dimensiones principales
modelo | Diámetro nominal | Dimensiones (mm) | |||||||||
Yo | D | D1 | D2 | F | b | z-φd | s | h | H | ||
X43W-1.0 | 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 240 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
