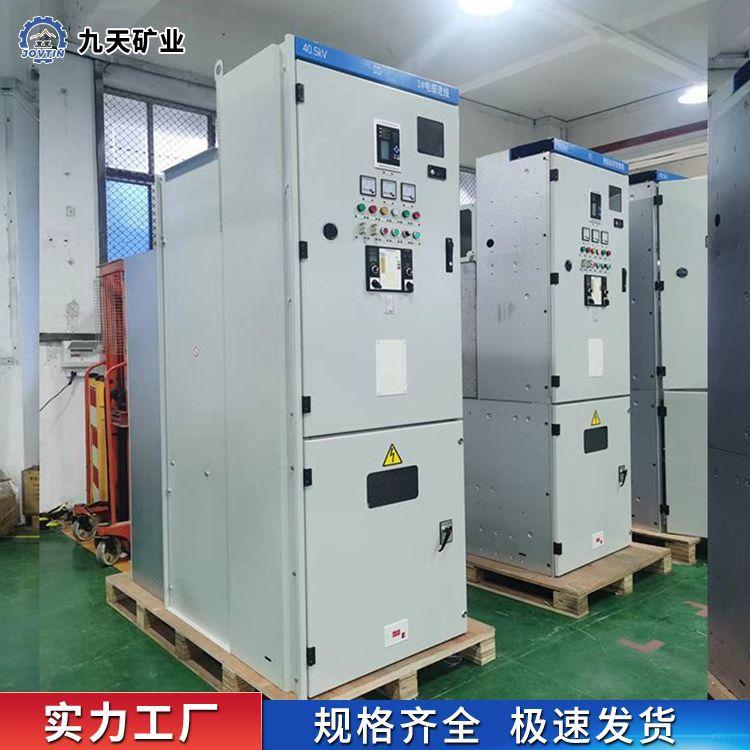

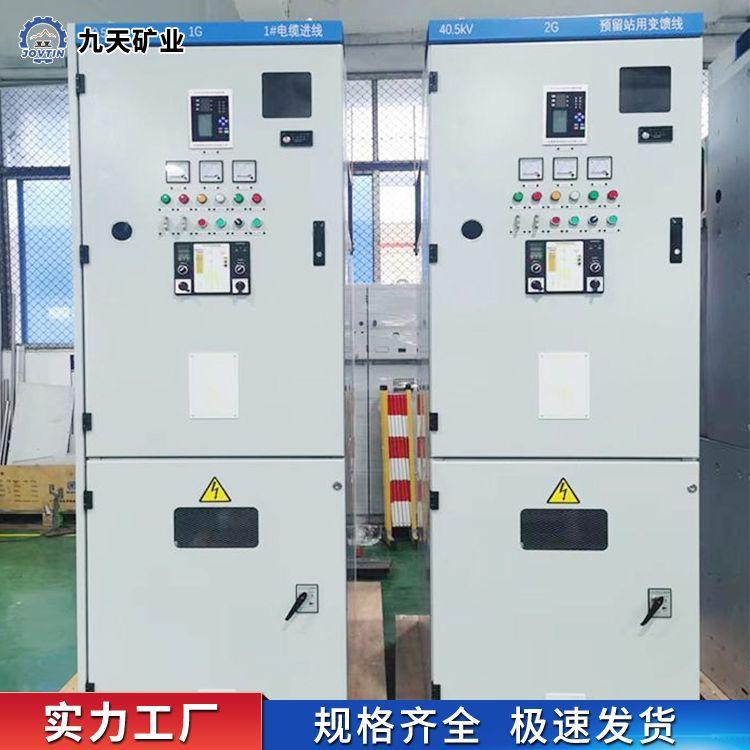

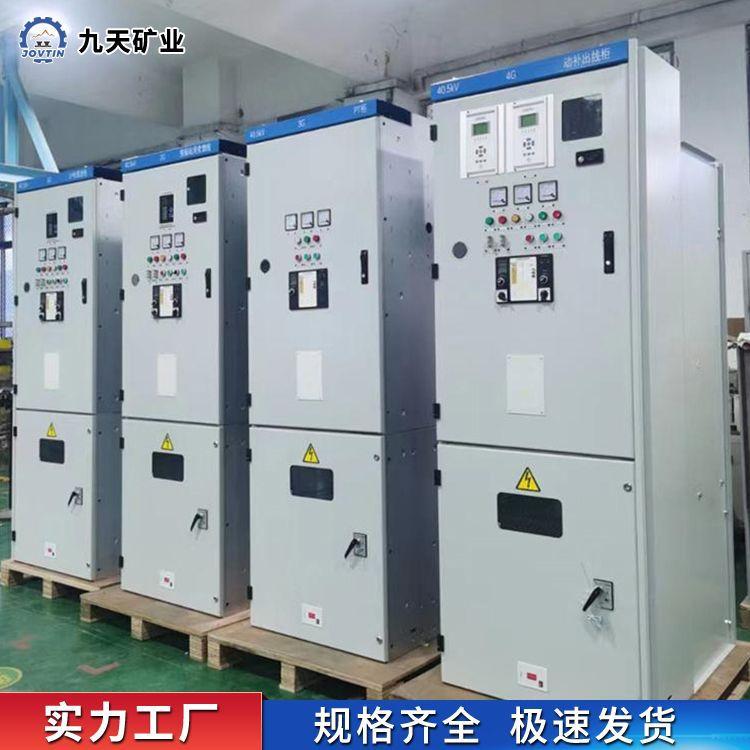

Gabinete Metálico Aislado Cerrado de Distribución con Amplia Gama de Aplicación e Instalación Sencilla de Gabinete Metálico Cerrado de Alta Presión

El armario de distribución se utiliza principalmente en el estacionamiento subterráneo, la sala de control central del lugar, la cámara de distribución del conducto de ventilación principal y el conducto de ventilación principal en la mina sin gas y sin riesgo de explosión de polvo de carbón. Se utiliza como línea de distribución de energía, alimentador y control de protección de motores de alto voltaje y transformadores de CA de 50 Hz, voltaje de 7.2 kV o 12 kV, y corriente nominal de hasta 1250 A de equipos eléctricos. El armario de distribución también se puede utilizar en la subestación de superficie de la mina y en el sistema de distribución de energía de la metalurgia, la industria química, etc. El armario de distribución adopta una estructura ensamblada, que consta de un cuerpo de armario y un carro. Se divide en una sala de carros, una sala de barras colectoras, una sala de cables y una sala de instrumentos mediante divisiones. La estructura es compacta y el nivel de protección alcanza IP54. El armario de distribución tiene una función completa de "cinco protecciones", alta confiabilidad operativa y mantenimiento conveniente y simple. El armario de distribución tiene funciones de protección avanzadas y completas. Según las diferentes cargas, se pueden configurar la protección contra cortocircuitos, sobrecorriente, fugas, monitoreo de aislamiento, subtensión y sobretensión de operación. Se selecciona el dispositivo de protección automática integrado con función "cuatro remotos" para enviar toda la información de parámetros operativos del armario de distribución al sistema de monitoreo o despacho de nivel superior en tiempo real a través de la red de comunicación, para realizar la detección y el control automáticos del estado de operación de la red eléctrica. Corriente nominal de cortocircuito de interrupción: 12.5, 25, 31.5kA Corriente nominal de cortocircuito de cierre (pico): 31.5, 63, 80 kA Corriente nominal de corta duración soportada: 12.5, 25, 31.5kA Corriente nominal de pico soportada: 31.5, 63, 80 kA Tiempo de duración de la corriente nominal de cortocircuito soportada: 4S Nivel de protección: hasta la carcasa IP54

Tensión nominal: 6, 10kV Tensión máxima de operación: 7.2, 10kV Corriente nominal: 400, 630, 1250A

Tamaño del gabinete: ancho 800, 1000 mm; alto 2000 mm; profundidad 1200 mm
