Introducción a la diapositiva de empuje

Es un dispositivo manual de desplazamiento de correderas diseñado para satisfacer las necesidades de voladuras y frentes de trabajo en minas de carbón. Comparado con otros dispositivos de desplazamiento de correderas, ofrece gran adaptabilidad, buena movilidad, operación eficiente, alta eficiencia, fácil mantenimiento, seguridad y confiabilidad. Permite ahorrar una gran inversión en comparación con el gato hidráulico con suministro centralizado de aceite, y es económico.

Parámetros del empujador

Empuje nominal 39,2 kN

Fuerza de recuperación nominal 9,3 kN

Velocidad de deslizamiento (el mango se mueve alternativamente una vez) 17 mm

Elevador de manija 7mm

Presione el mango hacia abajo 10 mm

Ángulo de inclinación longitudinal en carrera máxima

60° cuando el extremo del cuerpo de la bomba está bajo

14° cuando el extremo de la bomba está alto

Multiplicador de fuerza ≈ 90 veces

Dimensiones generales (cuando el vástago del pistón está completamente retraído)

Carrera 600 mm 855×135×210

Carrera 800 mm 1055×135×210

Usar peso

Carrera 600 mm 32,5 kg

Carrera 800 mm 38 kg

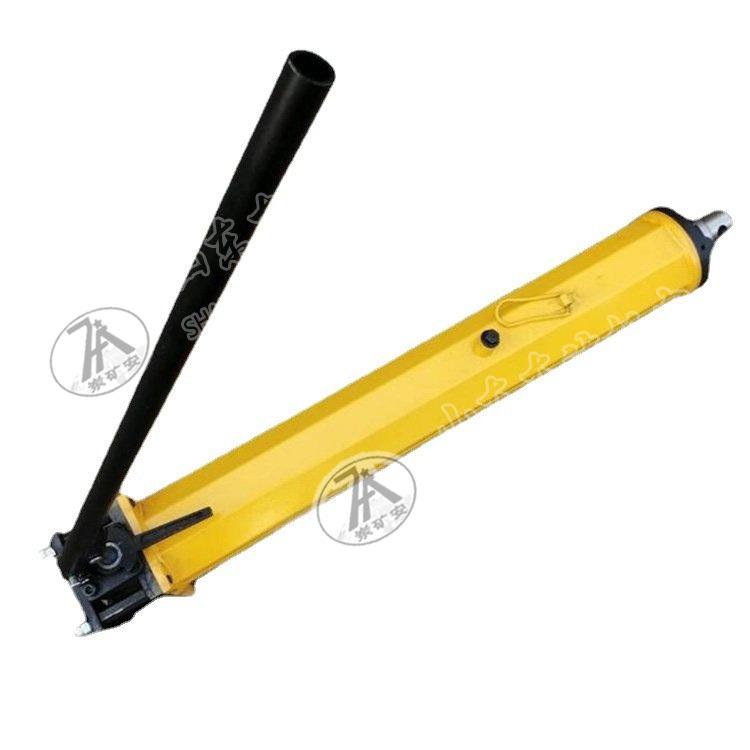

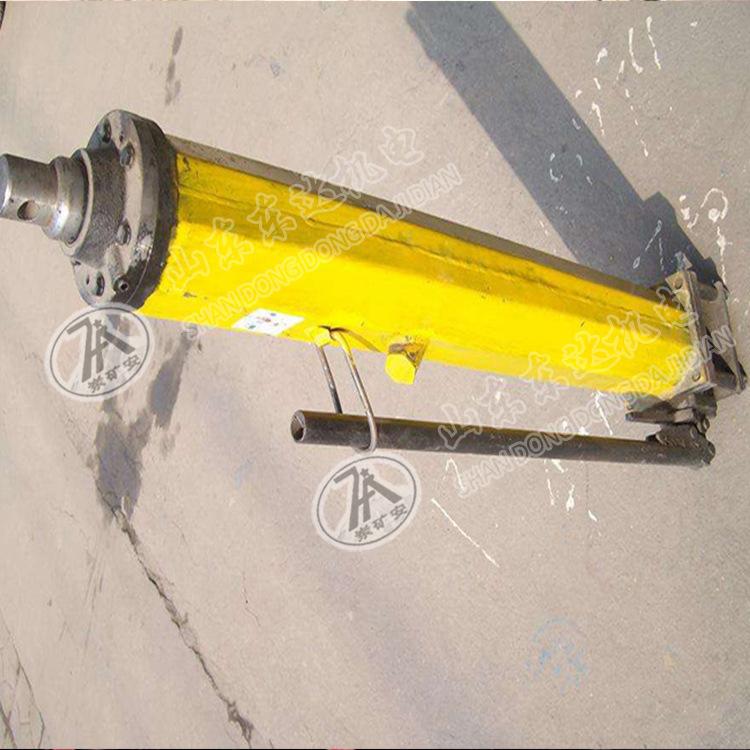

Empujar diapositiva foto real
