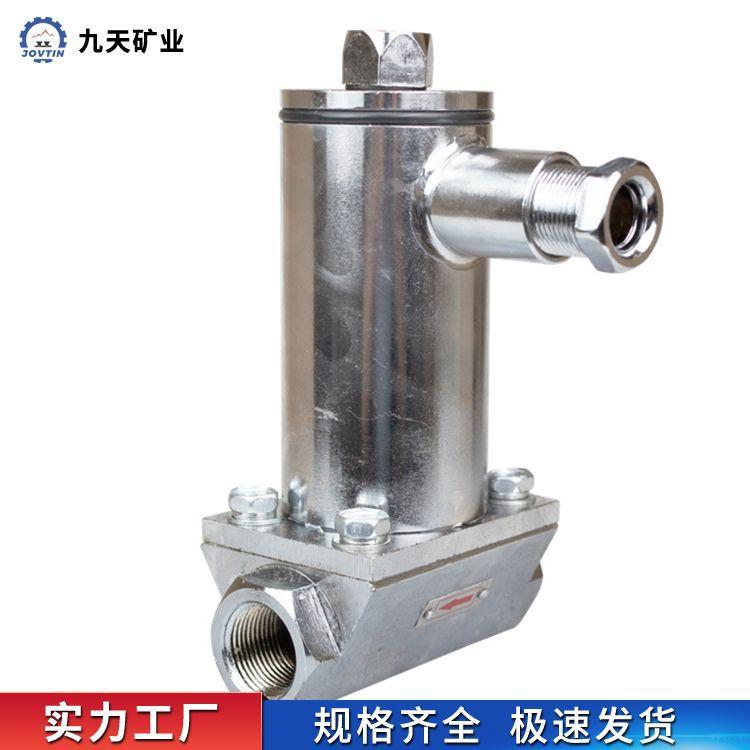

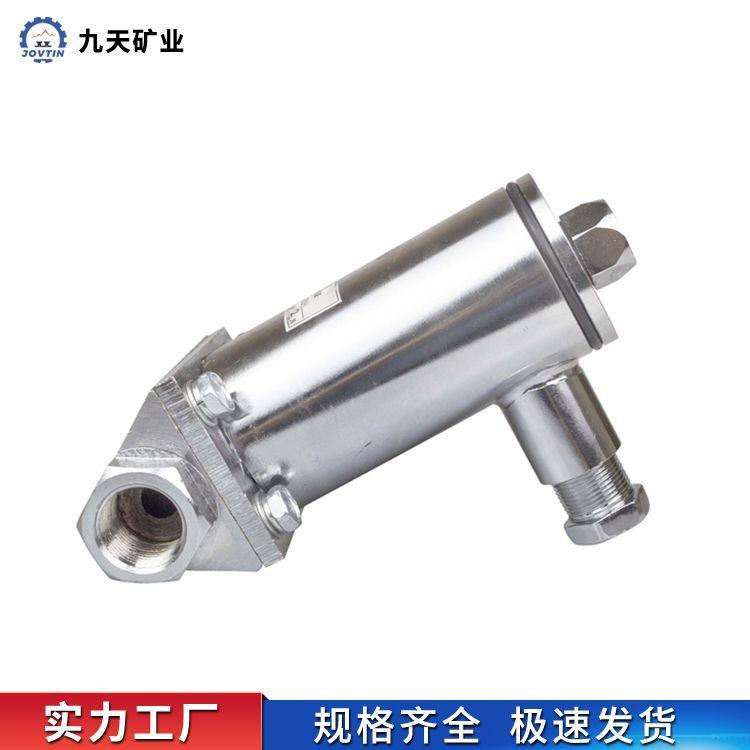

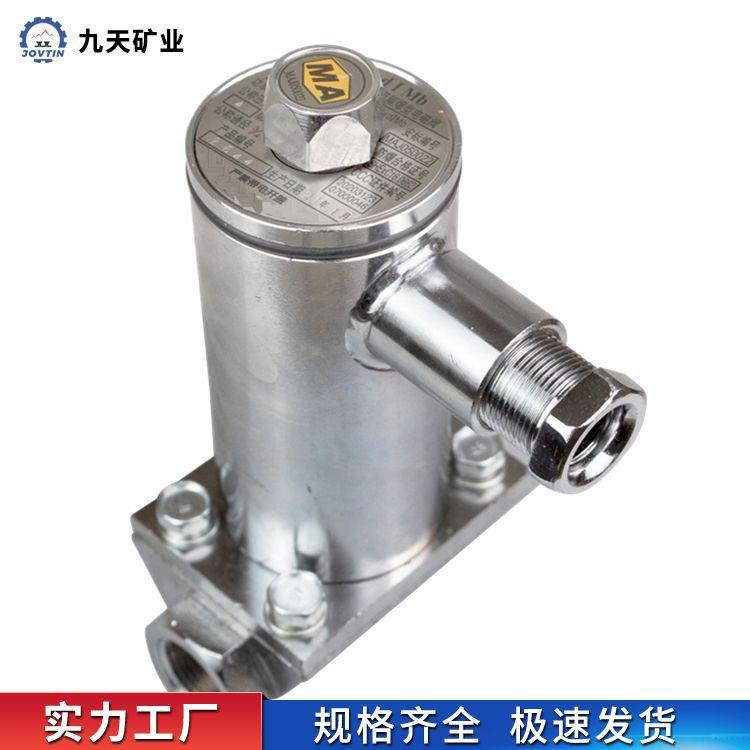

Válvula Solenoide Antiexplosiva para Minería Dfb20/7 con Amplio Rango de Aplicación, Instalación Sencilla, Válvula Solenoide Antiexplosiva para Minería

La válvula solenoide a prueba de explosiones para minería es un producto nuevo desarrollado para el entorno hostil de las minas de carbón subterráneas. Supera los defectos de las válvulas solenoide piloto generales, como baja presión nominal, poca fiabilidad de trabajo y fácil obstrucción y fuga. Es adecuada para usar en minas donde el metano y el polvo de carbón en el aire circundante no exceden el contenido de seguridad especificado. Se utiliza para controlar la apertura total y el cierre total en tuberías de agua, emulsiones, aceites y otros líquidos de baja viscosidad, no inflamables y sin materia en suspensión.

Características del producto de válvula solenoide a prueba de explosiones para minería:

1. La válvula solenoide antideflagrante para minería es una estructura de dos posiciones normalmente cerradas, controlada directamente. La parte superior del cuerpo de la válvula es un electroimán especial. Este se utiliza como fuente de energía para abrir y cerrar la válvula directamente. La parte inferior del cuerpo de la válvula es el asiento, compuesto por la entrada y salida de agua, el puerto de la válvula guía de agua y el núcleo de hierro móvil. Tras el encendido, bajo la acción del efecto electromagnético, el núcleo de hierro móvil genera una fuerza de elevación suficiente para superar la presión del resorte y del fluido, de modo que el núcleo de hierro móvil se separa del puerto de la válvula guía de agua, este se abre y el fluido fluye. Por el contrario, al desconectar la alimentación, bajo la acción del resorte y la presión del fluido, el núcleo de hierro móvil cierra el puerto de la válvula guía de agua e impide el flujo del fluido.

2. La válvula solenoide a prueba de explosiones para minería puede abrirse normalmente dentro del rango de presión nominal y cuando el caudal es cercano a cero o la diferencia de presión de entrada y salida es cero, por lo que tiene una alta confiabilidad de funcionamiento.

3. La entrada de agua de la válvula solenoide está equipada con un filtro de malla de alta eficiencia, que puede bloquear eficazmente las impurezas con un diámetro mayor a 0,5 mm en el medio y evitar que fluyan a través del cuerpo de la válvula, evitando así los efectos adversos causados por impurezas dañinas.

4. Según las necesidades del usuario, se pueden omitir la caja de alimentación y el sensor del dispositivo de control. Tras conectar la electroválvula a la fuente de alimentación de 36 V o 127 V, se abrirá y cerrará automáticamente periódicamente. El usuario puede determinar la hora de apertura y cierre al realizar el pedido.

Entorno de uso y condiciones de trabajo de las válvulas solenoides a prueba de explosiones para minería:

(a) Altitud: 2000m;

(b) Temperatura ambiente: 5℃～+40℃;

(c) Humedad ambiente <95% (a +25°C);

(d) Temperatura media: ≤+65℃;

(e) Se permite su uso en minas de carbón con mezclas explosivas de gas metano, donde el metano, el polvo de carbón (sulfuro de hidrógeno, dióxido de carbono), etc. en el aire circundante no excedan el contenido seguro especificado en las Normas de Seguridad de las Minas de Carbón;

(f) Se permite su uso en un entorno que no corroa los metales ni dañe los medios aislantes;

(g) Se permite su uso en lugares sin fuertes golpes y vibraciones;

(h) Se permite su uso en lugares donde no haya goteo de agua ni intrusión de líquidos.

Instalación y uso de válvula solenoide a prueba de explosión para minería:

1. Use el producto estrictamente de acuerdo con el nivel de voltaje y la presión nominal indicados en el producto. El lugar de instalación y uso debe estar libre de vibraciones y colisiones fuertes.

2. Compruebe si todos los sujetadores están flojos. Si es así, apriételos.

3. Verificar la resistencia de aislamiento entre el terminal y la carcasa, que no debe ser inferior a 1,5 megaohmios.

4. Coloque el producto en un lugar seguro y compruebe si su apertura y cierre son precisos y fiables. El método consiste en encenderlo y apagarlo repetidamente hasta oír el clic que produce el núcleo de hierro al subir y bajar, lo cual es normal.

5. Cuando la válvula solenoide se conecta a la tubería del medio, la dirección indicada por la flecha en el cuerpo de la válvula debe ser consistente con la dirección del flujo del medio de la tubería, y el cuerpo de la válvula debe mantenerse lo más vertical posible al suelo, y se deben tomar medidas de sellado a prueba de fugas en la junta del asiento de la válvula.

6. Utilice cables de goma de Φ10~Φ14 para los cables de entrada de alimentación. El cableado debe ser firme y fiable. La tuerca de compresión de la boca acampanada debe apretarse de forma que no quede espacio entre el anillo de sellado, el cable y la pared interior del puerto de entrada para garantizar la protección contra explosiones.

7. La válvula solenoide debe estar conectada a tierra de manera confiable.

Significado del modelo de válvula solenoide a prueba de explosiones para minería:

Por ejemplo: DFB – 20 / 10

DFB significa: código básico de la válvula solenoide.

20 representa: diámetro de la electroválvula, unidad, mm

10 representa: presión de agua de trabajo, MPa

Parámetros del producto de válvula solenoide a prueba de explosiones para minería:

1. Modelo: DFB-20/10

2. Tipo a prueba de explosiones: A prueba de llamas

3. Marca a prueba de explosiones: ExdI

4. Tensión nominal de alimentación de control: CA (50 Hz) 36 V, 127 V

5. Consumo de energía: ≤28W

6. Rango de adaptabilidad de presión: 0-10 MPa

7. Diámetro nominal de la válvula solenoide: 20 mm;

8. Dimensiones totales (mm): 108×110×185;

9. Peso: 3,3 kg
