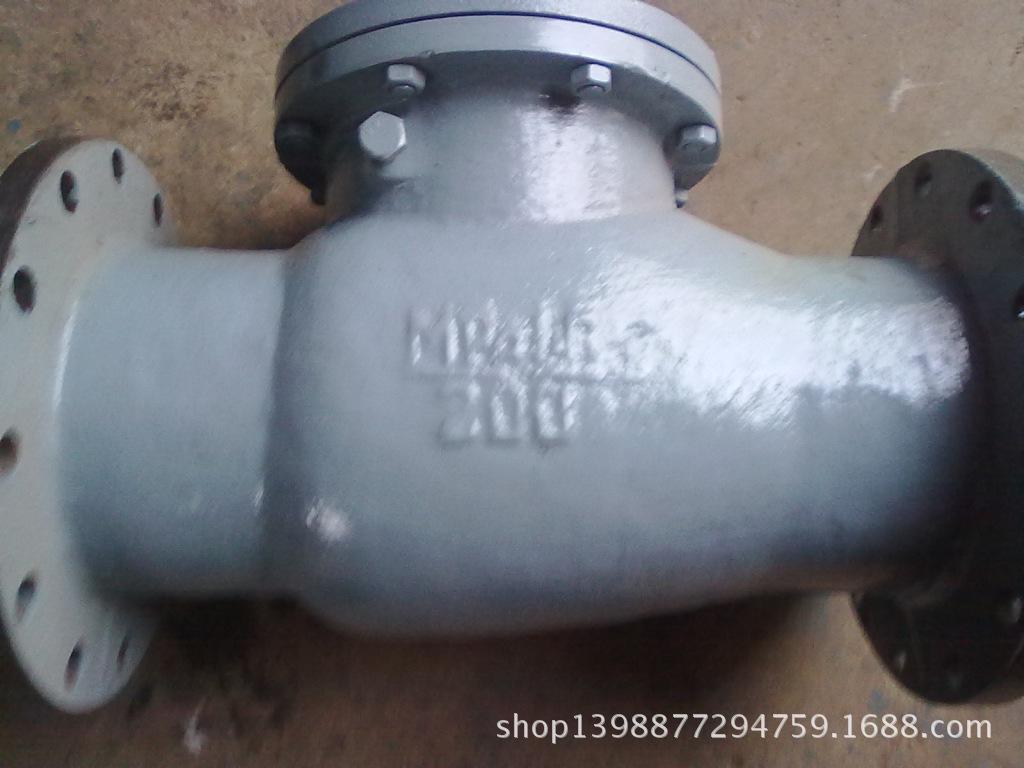

Válvula de retención oscilante de acero fundido (H44H-16)
Este producto es estrictamenteGB12236De diseño y fabricación estándar, la conexión entre el pasador y el disco de la válvula adopta una estructura interna, con excelente rendimiento y un sellado más fiable. El producto se utiliza ampliamente en tuberías con diversas condiciones de trabajo en las industrias petrolera, química, farmacéutica, energética y otras.
Rendimiento del producto

Descripción del Producto
presión de prueba | Presión nominal (MPa) |
1.6 | |
Prueba de concha | 1,6 |
Prueba de sellado | 1.8 |
Material de la carcasa | WCB(C) |
Temperatura de funcionamiento | ≤425° |
Medios aplicables | Agua, vapor, aceite |
Tamaño de la conexión
Diámetro nominal DN | Dimensiones principales y dimensiones de conexión | ||||||
Yo | D | D1 | D2 | b | Zd | H | |
H44H-16 | |||||||
40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
