BYZ1 freno electromagnético de pérdida electromagnética bobina de freno electromagnético freno de motor freno de motor
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
El freno electromagnético de desconexión de energía DZS es adecuado para varios sistemas de transmisión mecánica que requieren posicionamiento preciso y seguridad.

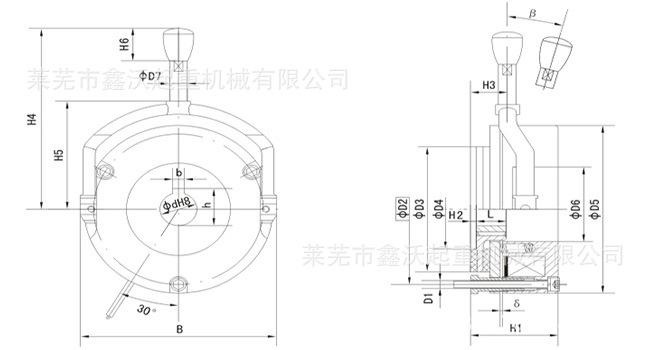

Forma y tamaño
modelo | d | D1 | D2 | D3 | D4 | D5 | D6 | D7 | b | h | Yo | H1 | H2 | H3 | H4 | H5 | H6 | B | delta | β |
DZS-05 | 14.8 | 3*M5 | 90 | 75 | 45 | 102 | 32 | 10 | 5 | 16.2 | 20 | 46 | 3 | 22 | 120 | 63 | 20 | 106 | 0.2 | 12° |
DZS-08 | 19.8 | 3*M5 | 105 | 90 | 50 | 117 | 40 | 10 | 6 | 22.6 | 20 | 50 | 3.5 | 23 | 133 | 73 | 20 | 123 | 0.3 | 12° |
DZS-15 | 24.8 | 3*M6 | 114 | 95 | 60 | 127 | 49 | 10 | 8 | 28.1 | 25 | 55 | 4 | 24 | 141 | 82 | 20 | 133 | 0.4 | 10° |
DZS-30 | 29.5 | 3*M6 | 133 | 115 | 75 | 147 | 60 | 10 | 8 | 32.8 | 30 | 60 | 4 | 24 | 169 | 92 | 20 | 153 | 0.4 | 10° |
DZS-40 | 29.5 | 3*M8 | 150 | 130 | 75 | 166 | 60 | 12 | 8 | 32.8 | 30 | 63 | 4 | 23 | 189 | 102 | 20 | 171 | 0.5 | 8° |
DZS-80 | 39.5 | 3*M8 | 170 | 150 | 104 | 187 | 70 | 12 | 12 | 42.8 | 30 | 77 | 4.5 | 27 | 234 | 115 | 20 | 192 | 0.5 | 8° |
DZS-150 | 44.5 | 3*M10 | 202 | 175 | 107 | 222 | 80 | 12 | 12 | 47.8 | 35 | 88 | 4.5 | 32 | 250 | 133 | 20 | 224 | 0.6 | 8° |
Nota: 1) El orificio del eje de montaje se puede personalizar para que sea más pequeño que el tamaño indicado.
2) Equipado con motor de frecuencia variable. D6 se puede personalizar según los requisitos del codificador.
3) Holgura de instalación del freno.
4) Esta serie de frenos puede equiparse con guardapolvos como opción.
5) La manija de liberación se puede seleccionar según sea necesario.
El freno electromagnético de desconexión de energía DZS es adecuado para varios sistemas de transmisión mecánica que requieren posicionamiento preciso y seguridad.
Parámetros técnicos
moho Número | Par nominalM[NM] | potencia nominalP20℃[W] | Voltaje de entradaCDU[V] | tiempo de liberaciónT1[ms] | Tiempo de frenadoT2[ms] | Brecha de trabajoδmáx[mm] | Motor de referencia[Yserie] | Referencia de alta velocidad [rpm] | |
DZS-05 | 5 | 28 | 99 | 24 | 63 | 55 | 0.8 | 71 | 3000 |
DZS-08 | 8 | 30 | 99 | 24 | 87 | 72 | 1.0 | 80 | 3000 |
DZS-15 | 15 | 45 | 99 | 24 | 110 | 95 | 1.0 | 90 | 3000 |
DZS-30 | 30 | 60 | 99 | 24 | 140 | 120 | 1.0 | 100 | 3000 |
DZS-40 | 40 | 60 | 170 | 24 | 152 | 130 | 1.0 | 112 | 3000 |
DZS-80 | 80 | 87 | 170 | 24 | 165 | 140 | 1.2 | 132 | 3000 |
DZS-150 | 150 | 105 | 170 | 24 | 214 | 180 | 1.2 | 160 | 1500 |
Nota: 1) El par de frenado se puede aumentar adecuadamente y debe personalizarse.
2) El voltaje de trabajo es de 99V y 17V, que se puede combinar con este rectificador, los usuarios de 24V proporcionan su propia fuente de alimentación, y otros voltajes también se pueden personalizar.
3) 6 máx es el entrehierro de trabajo máximo del freno. Si excede este valor, debe ajustarse a tiempo, de lo contrario puede causar que el freno funcione anormalmente.
4) Los frenos silenciosos se pueden personalizar.
