Reductor tipo ZQ

El reductor tipo ZQ se utiliza principalmente en elevación, minería, industria química general, textil, industria ligera y otras industrias, con una velocidad que no excede los 10 m/s.

Nombre chino reductor tipo ZQ Velocidad no mayor a 10 metros/segundo Velocidad no mayor a 1500 revoluciones/minuto Temperatura ambiente de -40℃ a +40℃

Tabla de contenido

1 Descripción general del reductor tipo ZQ

2 Tipos de reductores ZQ

3. La diferencia entre los reductores cilíndricos tipo ZQ y ZQ (H)

Descripción general del reductor tipo ZQ

El reductor tipo ZQ se utiliza principalmente en elevación, minería, industria química general, textil, industria ligera y otras industrias. Sus condiciones aplicables son las siguientes:

1. La velocidad circunferencial de la transmisión de engranajes reductores no deberá exceder los 10 m/s;

2. La velocidad del eje de alta velocidad del reductor no deberá exceder las 1500 rpm;

3. El reductor se utiliza para operación hacia adelante y hacia atrás;

4. La temperatura de trabajo del reductor es de -40℃ a +40℃

4. El reductor tiene nueve relaciones de transmisión, nueve tipos de configuración y tres tipos de extremo de eje de baja velocidad;

5. Las relaciones de transmisión de este tipo de reductor son: 48.57, 40.17, 31.5, 23.34, 20.49, 15.75, 12.64, 10.35 y 8.23.

Tipo de reductor ZQ

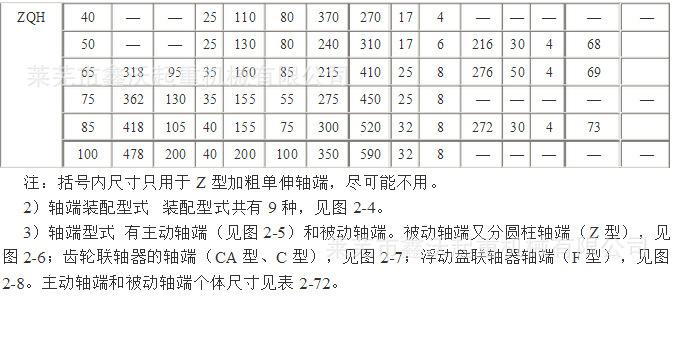

El reductor tipo ZQ tiene transmisión de dos etapas y nueve tipos de montaje. La extensión del eje de entrada es cónica, y el extremo del eje de salida está compuesto por acoplamiento cilíndrico (tipo Z), de engranajes (tipo CA, tipo C) y Euler (corredera cruzada) (tipo F).

La diferencia entre los reductores cilíndricos ZQ y ZQ (H)

El tipo ZQ es un reductor de engranajes cilíndricos de evolvente, el tipo ZQ (H) es un reductor de engranajes cilíndricos, que se forma sobre la base de la serie de reductores de engranajes cilíndricos de evolvente tipo ZQ. El tiempo ha demostrado que en comparación con el engranaje de evolvente de la misma especificación, el engranaje de arco no solo tiene una vida útil más larga, sino que también tiene mayor capacidad, mayor resistencia y menor desgaste de la superficie del diente.

Estos dos tipos de reductores se utilizan principalmente en maquinaria de elevación, y también se pueden utilizar en equipos generales como maquinaria minera, industria química, industria ligera, etc. Sus condiciones de adaptabilidad son: la velocidad del eje de alta velocidad no es superior a 1500 r/min; la temperatura ambiente de trabajo es de -40 a +45 grados. Es adecuado para operación en avance y retroceso.

Potencia equipada, capacidad de carga, cantidad de combustible:

Instalar:
Al instalar el reductor en la base, se debe calibrar el nivel de elevación de la línea del reductor y las dimensiones relacionadas de las piezas conectadas, la concentricidad del eje giratorio debe estar dentro del rango permitido por el acoplamiento, y la inclinación de instalación no debe exceder los 10 grados.
Uso, mantenimiento y cuidado:
1. Antes de usar esta máquina, se debe agregar suficiente aceite lubricante (se recomienda usar aceite para engranajes hipoides de viscosidad equivalente) y luego arrancar la máquina. La altura de inmersión del aceite debe basarse en la altura de la varilla medidora o agregarse hasta 1/3 de la altura del conjunto del gusano y la rueda helicoidal.
2. En condiciones normales de funcionamiento, el nivel de aceite dentro de la máquina debe revisarse con frecuencia para detectar falta de aceite y ruidos anormales. Si se detecta ruido anormal, la máquina debe detenerse inmediatamente para su inspección.
3. El reductor no debe superar los 45 °C cuando el aceite lubricante esté en uso normal, y el aumento de temperatura del rodamiento no debe superar los 60 °C; de lo contrario, debe detenerse para enfriamiento.
4. Las partes giratorias expuestas del reductor deberán estar equipadas con cubiertas protectoras.
