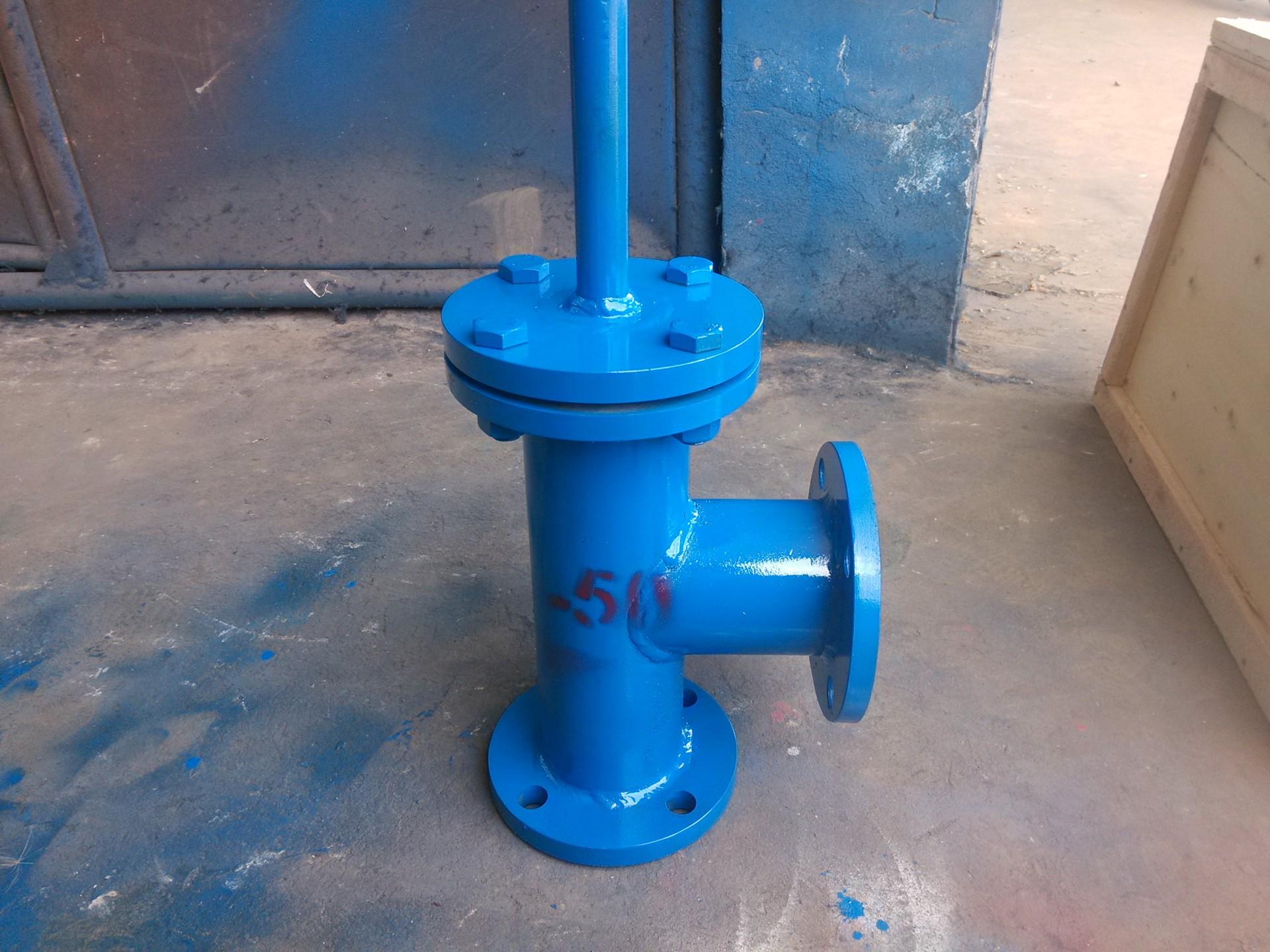

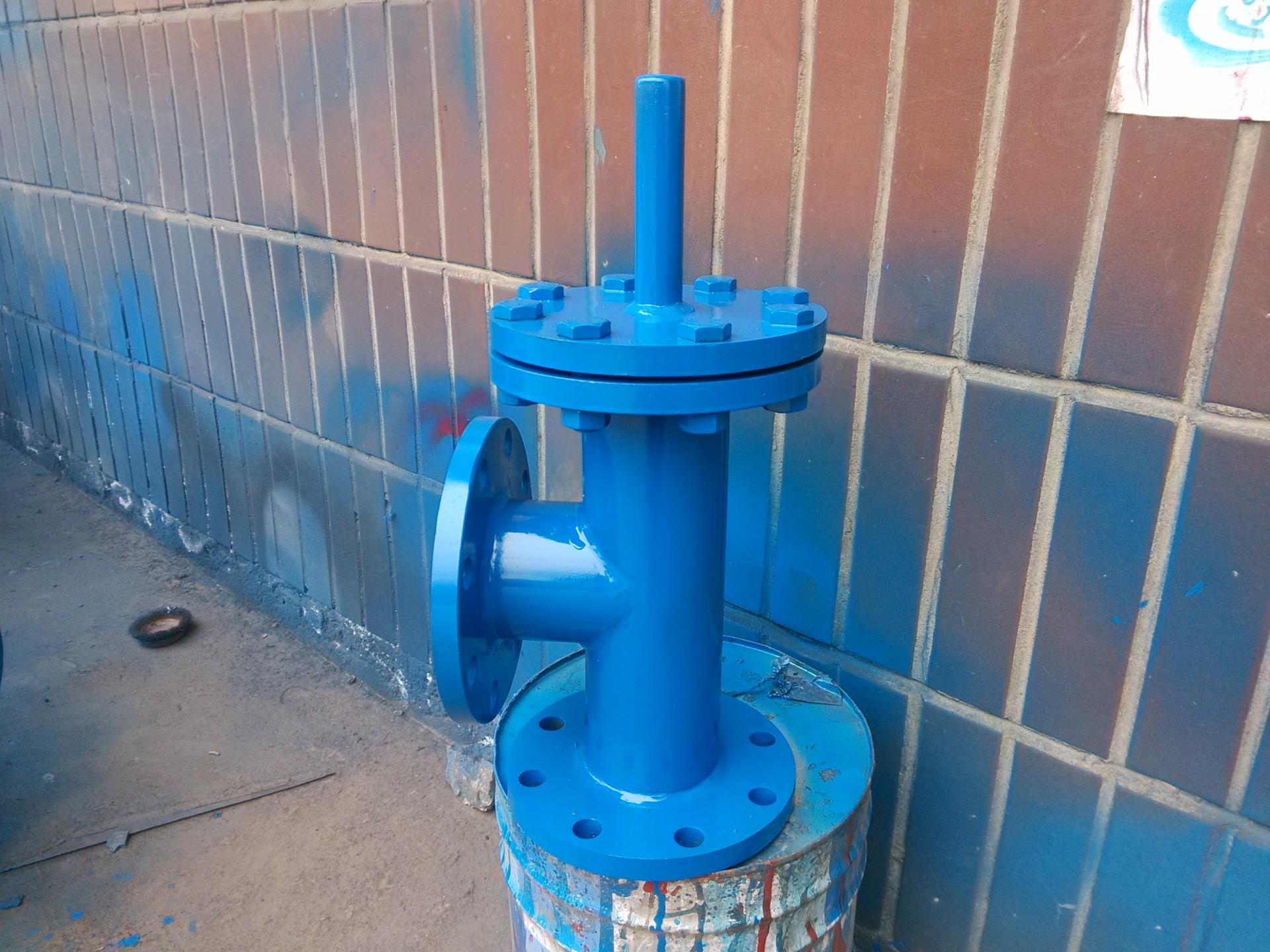

Válvula de Fondo Montada en Agua SSDF-1 DN50 Salida de Fábrica Calidad y Precio Belleza

Cada bomba de agua necesita instalarse con una válvula de pie. La válvula de pie generalmente se instala debajo de la superficie del agua, mientras que la válvula de pie flotante se instala por encima de la superficie del agua. Es un producto actualizado de la antigua válvula de pie. Es un equipo ideal para desviar agua y también puede reemplazar bombas de vacío y dispositivos de vacío. La válvula de pie flotante SSDF-I consta de cuerpo de válvula, disco de válvula, vástago de pistón, tapa de válvula, columna de posicionamiento y otras partes. Antes de arrancar la bomba de agua, llene la tubería de succión con líquido para que la bomba de agua tenga suficiente succión para succionar el líquido hacia la válvula y abrir el disco de la válvula de pistón para suministrar agua. Cuando la bomba se detiene, el disco de la válvula se cierra bajo la acción de la presión del líquido y su propia gravedad, evitando así que el líquido regrese a la parte frontal de la bomba. La válvula de pie tiene un diseño razonable, tecnología de fabricación avanzada y es fácil de instalar, usar y mantener. Tiene las ventajas de baja resistencia a la fricción, larga vida útil, ahorro de energía, etc. Se utiliza ampliamente en instalaciones de soporte de bombas de agua en las industrias petroquímica, química, textil, de impresión y teñido, metalúrgica, minera, de drenaje e irrigación y otras.
2. Características
1. Puede reemplazar la válvula de pie sumergible e instalarse en la curva de 90° entre la tubería horizontal sobre la superficie del agua y la tubería de entrada de agua. También puede reemplazar el codo. Tiene un rendimiento de sellado único, que es hermético, y está equipado con un dispositivo de amortiguación, que tiene un cierto efecto mitigador sobre el daño del golpe de ariete.
2. El efecto de ahorro de energía es significativo. Durante el funcionamiento normal (consumo de energía basado en kilotones/metro), puede ahorrar alrededor del 5-7% de energía. Después de uno o dos años de uso, el costo de electricidad ahorrado puede recuperar su costo de inversión para comprar esta válvula. El efecto de ahorro de energía no se puede lograr con las válvulas de fondo ordinarias.
3. Larga vida útil y mantenimiento conveniente. La vida útil de la válvula de fondo es de más de cinco años, lo que reduce considerablemente el costo de producción. Generalmente no hay fallas durante la vida útil. Incluso si hay una falla, es muy conveniente y rápido de solucionar. Demuestra plenamente su superioridad.
4. Rendimiento de autocebado fiable. Como todos sabemos, el rendimiento de sellado de la válvula de pie de estilo antiguo es muy deficiente y a menudo existe el problema de que no hay descarga de agua después de detener la bomba. La válvula de pie a base de agua tiene un efecto de sellado único, que puede lograr estanqueidad y garantizar el arranque suave de la bomba la próxima vez. Por lo tanto, en el proceso de diseño, no es necesario considerar el uso de una gran inversión en soluciones de ingeniería de suministro de agua para salas de bombas sumergibles debido a la falla de la bomba para descargar agua.
5. Todas las bridas de conexión de este producto cumplen con las regulaciones GB y tienen un buen rendimiento general.
3. Instrucciones de uso
1. Presión nominal: 0.6, 1.0, 1.6 MPa
2. Requisitos de instalación: Instálelo en el punto de giro de la tubería vertical y la tubería horizontal de la tubería de succión de la bomba de agua y asegure su estado vertical durante la instalación.
3. Arranque: Después de que la tubería horizontal se llene de agua antes del primer arranque, arrancará inmediatamente, creando un estado de semi-vacío en la tubería de succión, succionando agua hacia la tubería vertical para completar el proceso de bombeo de agua. Si el rango de succión es demasiado grande, es necesario repetir el llenado de agua y el arranque varias veces. Después de detener la bomba, no es necesario llenar de agua antes de arrancar la bomba.
4. Mantenimiento: En circunstancias normales, no se requiere mantenimiento. Cuando se requiera mantenimiento, simplemente abra la tapa de la válvula en la base de la válvula de base acuosa y reemplace la junta de goma. Después del mantenimiento, arranque la bomba según el método de arranque inicial.

3. Parámetros de rendimiento

Presión de trabajo: 0.6, 1.0, 1.6 MPa

Medio de trabajo: agua

Temperatura de trabajo: ≤80℃

4. Estructura y principio

Esta válvula consta de 1. cuerpo de la válvula 2. disco de la válvula 3. vástago del pistón 4. tapa de la válvula 5. columna de posicionamiento y otras piezas. Ver la figura para más detalles. Antes de arrancar la bomba de agua, llene la tubería de succión con líquido para que la bomba de agua tenga suficiente succión para succionar el líquido hacia la válvula y abrir el disco de la válvula de pistón para suministrar agua. Cuando la bomba se detiene, el disco de la válvula se cierra bajo la acción de la presión del líquido y su propia gravedad para evitar que el líquido regrese a la parte delantera de la bomba.
