Instrumento de separación de techo LBY-3
El indicador de separación de techos es un dispositivo de detección que monitorea el movimiento de la capa de roca. Muestra las condiciones de separación de la capa de roca dentro y fuera del rango de longitud de la varilla de anclaje.
1. Estructura del instrumento
1.1 Estructura del instrumento

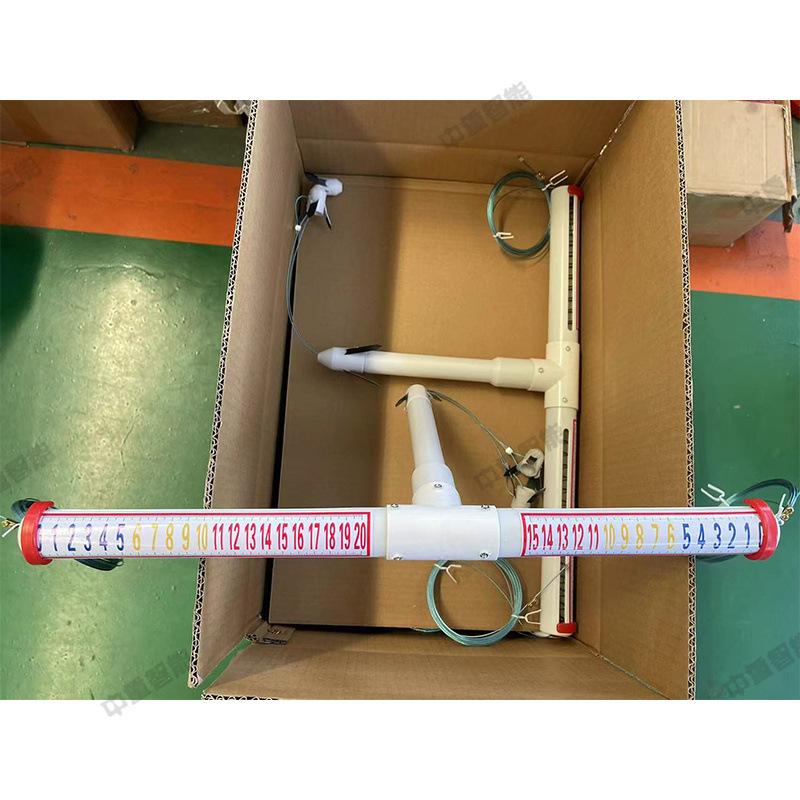

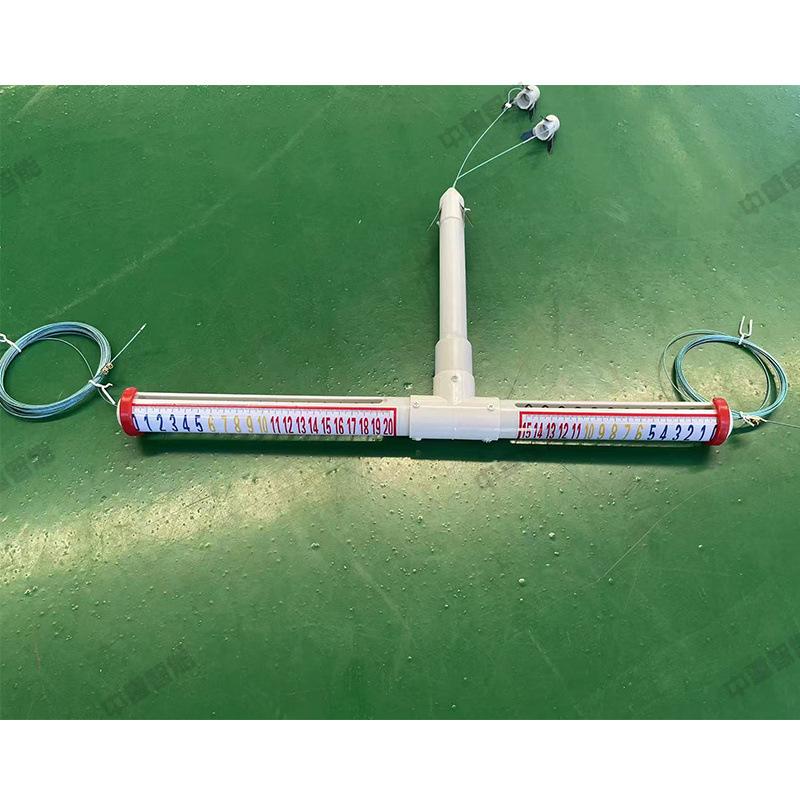

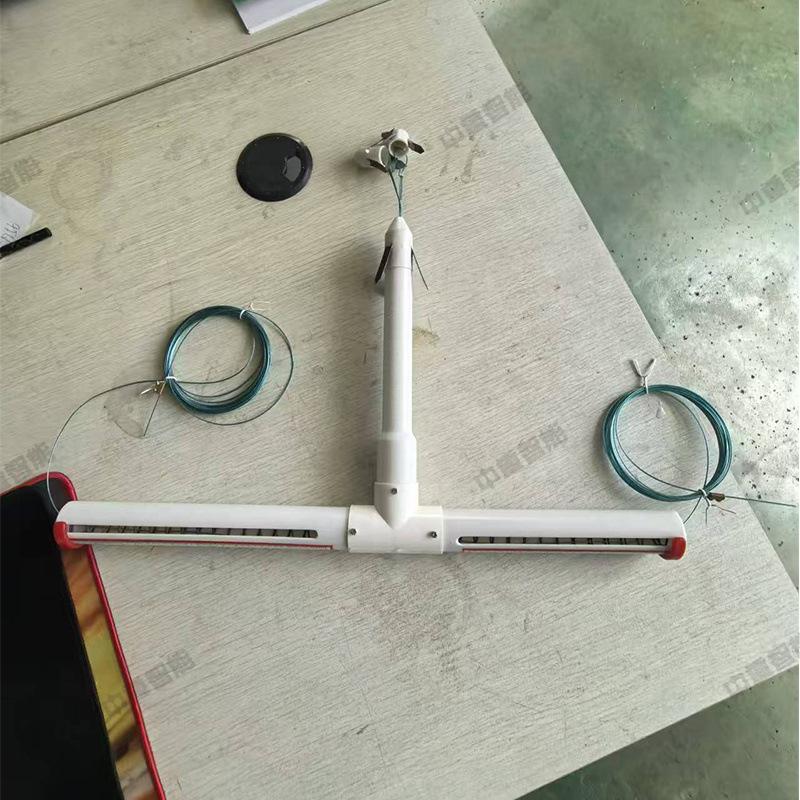

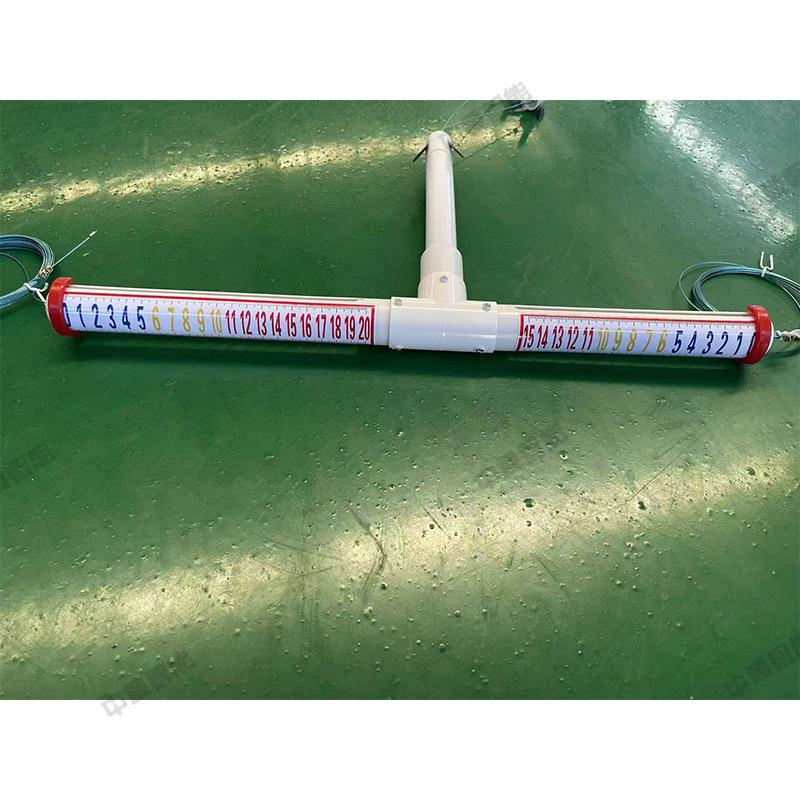

El indicador de separación de techo se compone principalmente de un cabezal de anclaje de punto base, una cuerda de medición, una funda, una placa impermeable, un tubo de medición interior y un tubo de medición exterior.
1.2 Características técnicas
|
método de medición |
Pantalla de color reflectante |
|
Número de puntos de medición |
2 |
|
Alcance máximo(milímetros) |
200 |
|
Precisión de lectura (mm) |
1 |
|
Diámetro del orificio del anclaje de instalación (mm) |
28, 42 |
1.3 Principio de seguimiento
La cabeza del anclaje de cimentación profunda debe fijarse en la parte profunda del pozo.En la formación rocosa estable a 5 m, el punto de base superficial se fija a 2-2,5 m del pozo (la posición final de la varilla de perforación). Cuando hay delaminación dentro del rango de anclaje de la varilla de anclaje, la placa superior (revestimiento) se mueve hacia abajo a lo largo del tubo de medición exterior, y la cantidad de movimiento se indica mediante la escala del tubo de medición. Cuando la placa superior en el rango de anclaje está delaminada, la posición relativa del tubo de medición exterior y la placa superior permanece sin cambios, pero se desliza hacia abajo a lo largo del tubo de medición interior, lo que indica que la placa superior está delaminada, y la cantidad de delaminación se indica mediante la escala del tubo de medición interior. Cuando hay delaminación tanto dentro como fuera del rango de anclaje de la varilla de anclaje, los tubos de medición interior y exterior, respectivamente, tienen indicadores de delaminación, y la suma de los valores mostrados es el valor total de delaminación.
2. Instalación del instrumento
2.1 Primero instale el anclaje de cimentación profunda, use la varilla de instalación para enviar el anclaje a la posición diseñada y apriete la cuerda de medición al enviarlo.
2.2 Envíe la cabeza de anclaje poco profunda a la posición de instalación.
2.3 Instale la carcasa, conecte el extremo inferior de la carcasa a la placa impermeable, el borde inferior de la placa impermeable debe estar a unos 35 mm de la placa superior, luego conecte la cuerda de medición de la cabeza de anclaje profunda al tubo de medición interno y conecte la cuerda de medición de la cabeza de anclaje poco profunda al tubo de medición exterior.
2.4 El punto cero del tubo de medición exterior está alineado con el borde inferior del manguito, y el punto cero del tubo de medición interior está alineado con el borde inferior del tubo de medición exterior.
