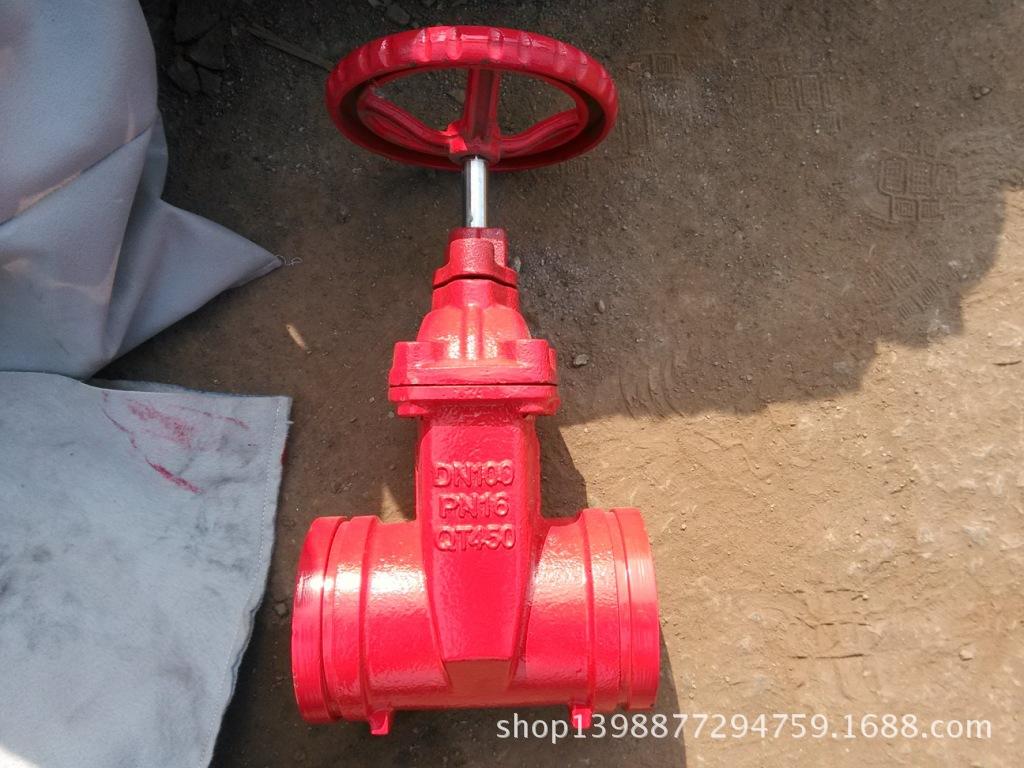

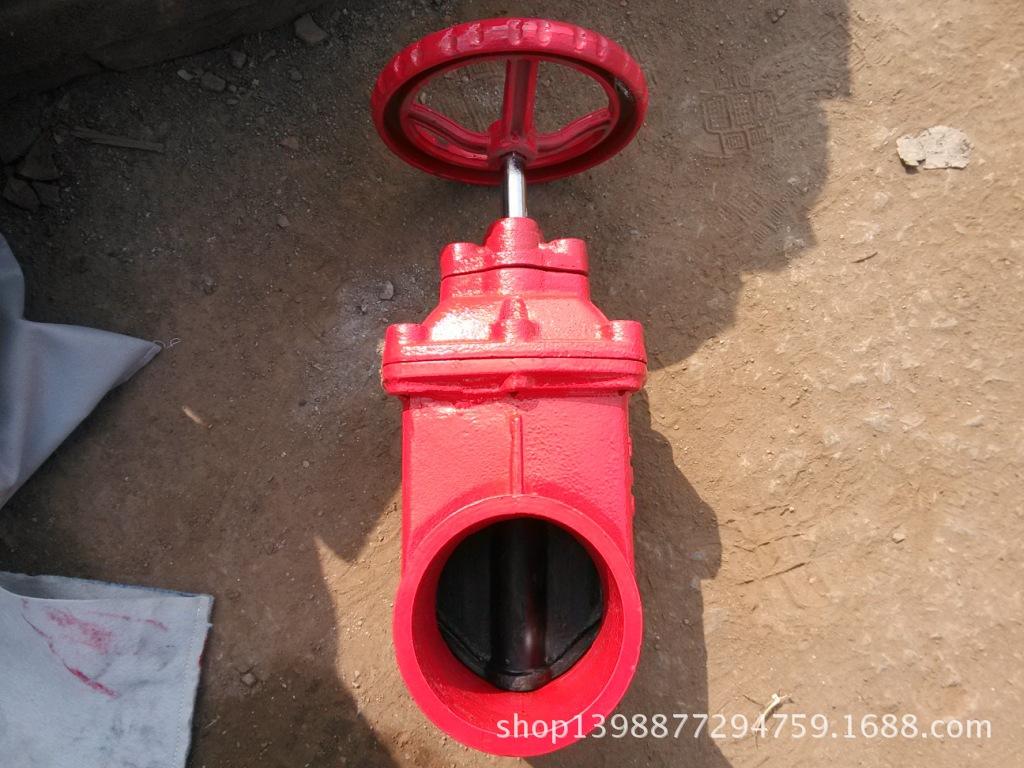

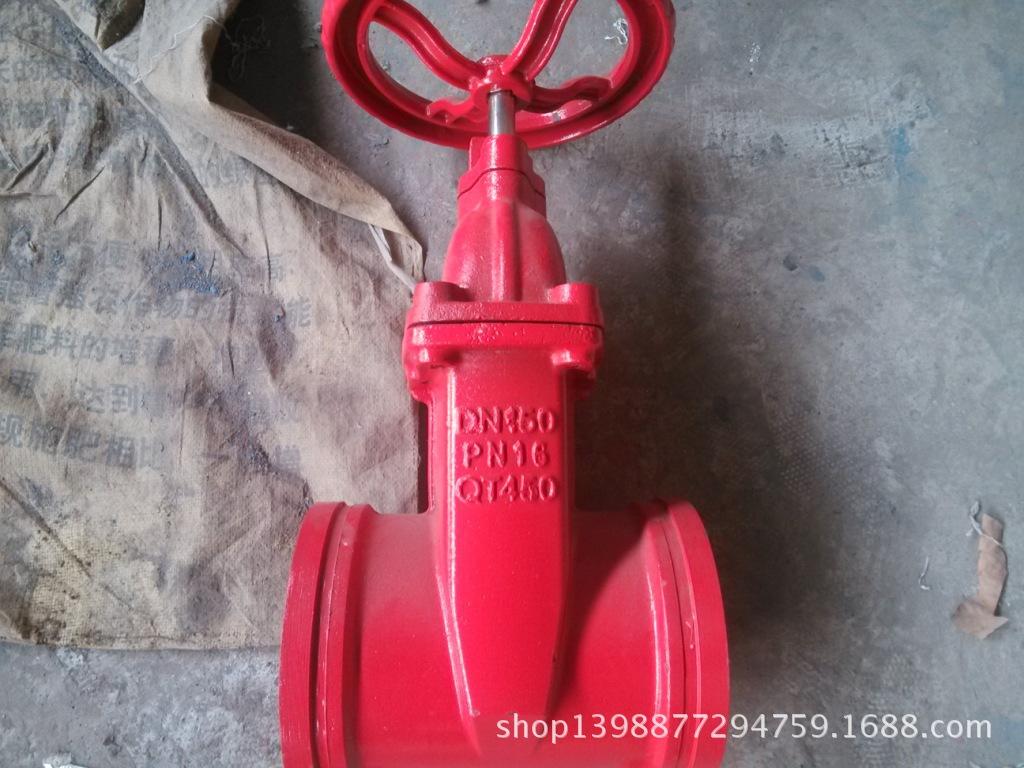

Válvula de compuerta de varilla oculta ranurada, válvula de compuerta de abrazadera especial contra incendios Z85X-10/16 DN125, salida de fábrica
Cantidad
1. Características y usos
Esta válvula utiliza una compuerta elástica para compensar la deformación elástica mínima y lograr un buen sellado. Ofrece ventajas significativas, como conmutación suave, sellado fiable, buena memoria elástica y larga vida útil. Se utiliza ampliamente en construcción, protección contra incendios y petróleo. Sirve como dispositivo de regulación e interceptación en tuberías de las industrias química, eléctrica, alimentaria, médica, textil, naval y energética, entre otras.
2. Principales parámetros técnicos de la válvula de compuerta de asiento elástico ranurado
Presión nominal | 1.0 | 1.6 | |
presión de prueba | Resistencia de la carcasa | 1.5 | 2.4 |
Rendimiento de sellado | 1.1 | 1.76 | |
3. Formas principales y dimensiones de conexión de la válvula de compuerta de asiento elástico ranurado
Diámetro nominal | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | |||
licenciado en Letras | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | |||
do | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | |||
Z81X Z85X | Yo | 145 | 180 | 180 | 180 | 200 | 240 | 275 | 325 | 355 |
|
| ||
H | 325 | 455 | 455 | 455 |
| 500 | 620 | 750 | 880 |
|
| |||
D0 | 180 | 200 | 200 | 200 |
| 240 | 320 | 320 | 400 |
|
| |||
