1. Principio de funcionamiento: La dobladora de rieles hidráulica está diseñada con transmisión hidráulica y palanca. Utiliza presión estática para doblar rieles horizontal o verticalmente, o enderezarlos.

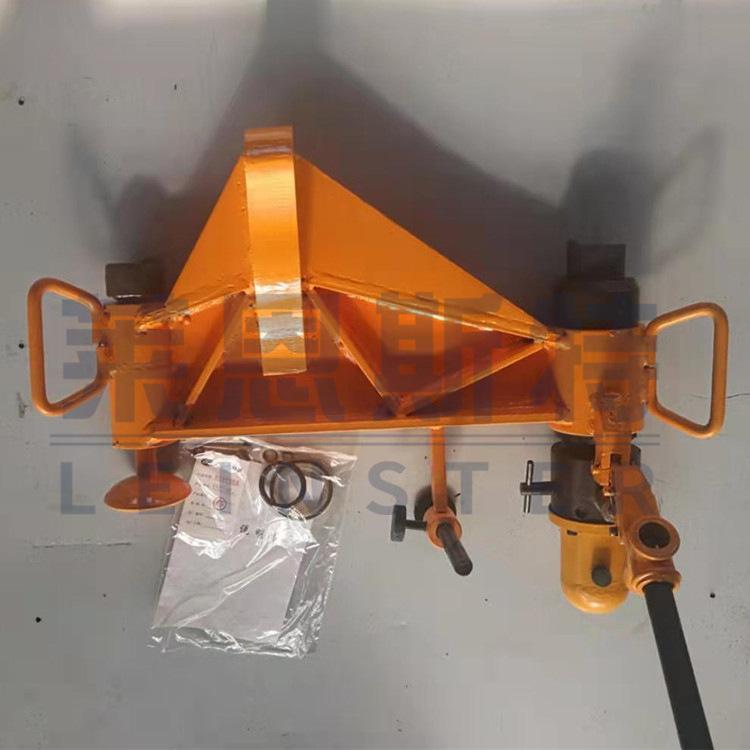

2: La dobladora de rieles hidráulica consta de dos partes principales: hidráulica y bastidor. (1) Parte hidráulica: 1. Tapa superior 2. Tapa frontal 3. Cilindro 4. Vástago del pistón 5. Bomba de émbolo 6. Válvula de descarga 7. Válvula de entrada de aceite 8. Válvula de salida de aceite 9. Filtro 10. Válvula de purga de aire
Tres: Uso y precauciones:

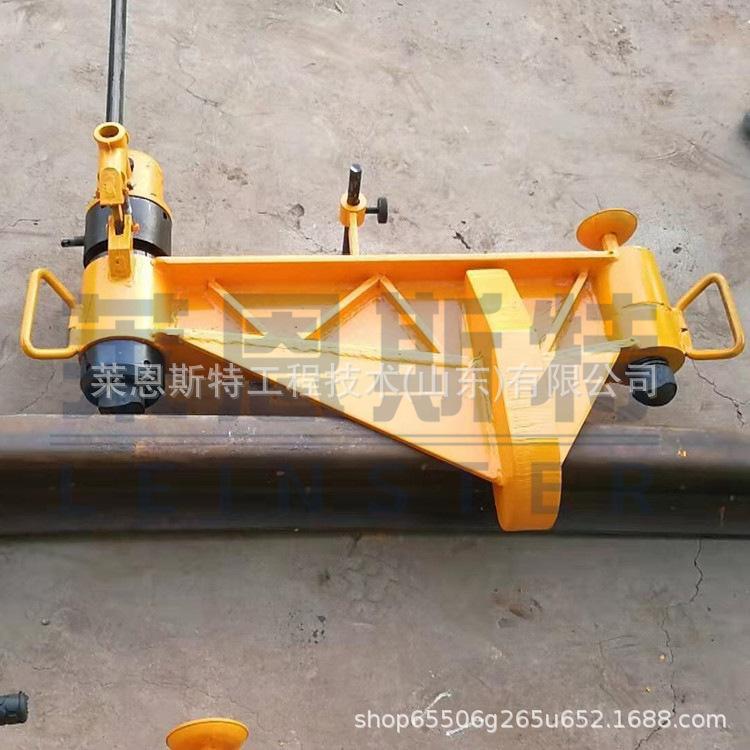

Antes de la operación, apriete la válvula de descarga para enganchar el gancho del doblador de vías en el riel, coloque la cabeza del pistón contra el riel y luego gire el volante de tornillo para sujetar el doblador de vías en el riel.
Antes de bombear aceite, verifique la posición del doblador de vía sobre el riel. El doblador de vía debe estar plano, la superficie inferior del acero doblador debe estar cerca de la superficie superior del riel y la válvula de purga debe estar aflojada.
Inserte el mango en la manija de elevación para cargar el aceite de la bomba. Durante el doblado del riel, la acción de la bomba no debe ser demasiado rápida. Al descargar, afloje lentamente la válvula de descarga (entre 1/2 y 1 vuelta). El volante solo podrá girarse después de que la cabeza del pistón se separe del riel. Durante la carga, no gire el volante.
Cuando la carrera del pistón alcanza el valor máximo de 70 mm, el resorte de recuperación del cilindro se comprime. Para evitar daños en las piezas de la máquina, se recomienda controlar la carrera del pistón dentro de los 65 mm durante el uso.
Abra lentamente la válvula de descarga y deje que el vástago del pistón se restablezca hasta que regrese a su posición original.
Apriete la válvula de descarga y la válvula de ventilación y retire la máquina dobladora de orugas.

Los parámetros detallados de la dobladora de rieles horizontales hidráulica son los siguientes:

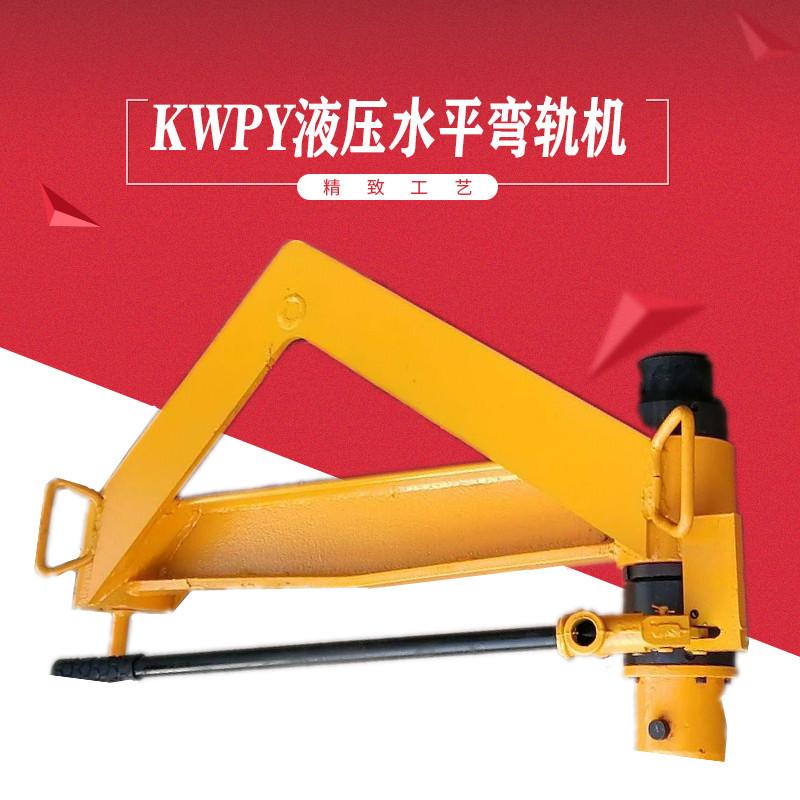

La dobladora de rieles horizontal hidráulica KWPY-300 se utiliza para doblar horizontalmente rieles que pesan menos de 24 kg/m, con un radio de curvatura mínimo de 7 M.
La máquina dobladora de rieles horizontales hidráulica KWPY-400 se utiliza para doblar horizontalmente rieles de 30 kg/m.
La máquina dobladora de rieles horizontales hidráulica KWPY-600 se utiliza para doblar horizontalmente rieles de 30 kg/m a 50 kg/m.
La máquina enderezadora (dobladora) de rieles hidráulica KWPY-800 se utiliza para doblar rieles por debajo de 73 kg/m en el plano horizontal, con un radio de curvatura mínimo de 5 M.
