Reductor de Limpiador de Lodo de Transmisión Central Tanque de Sedimentación Reductor Especial de Engranaje Helicoidal Salida de Fábrica

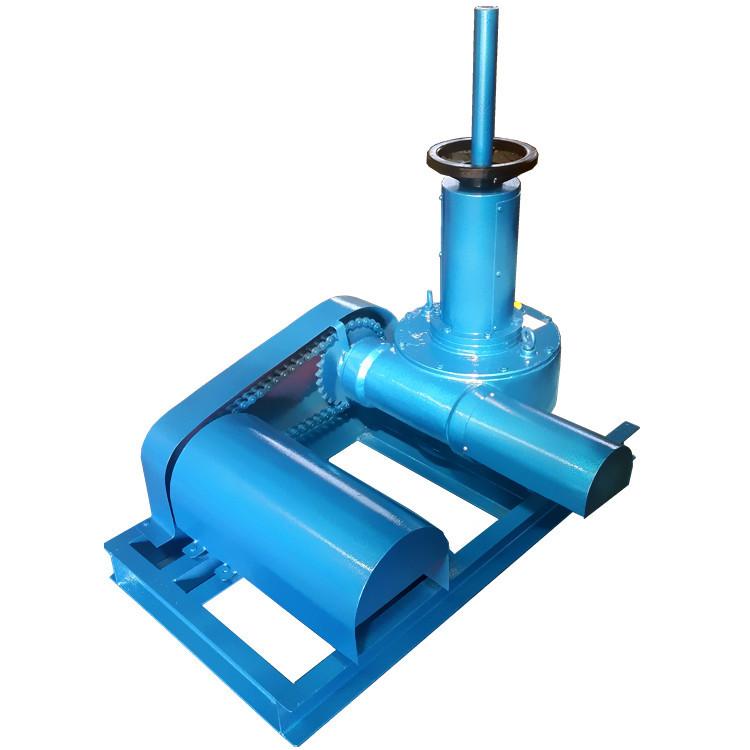

         Dispositivo de accionamiento central para raspar y descargar lodo

Introducción

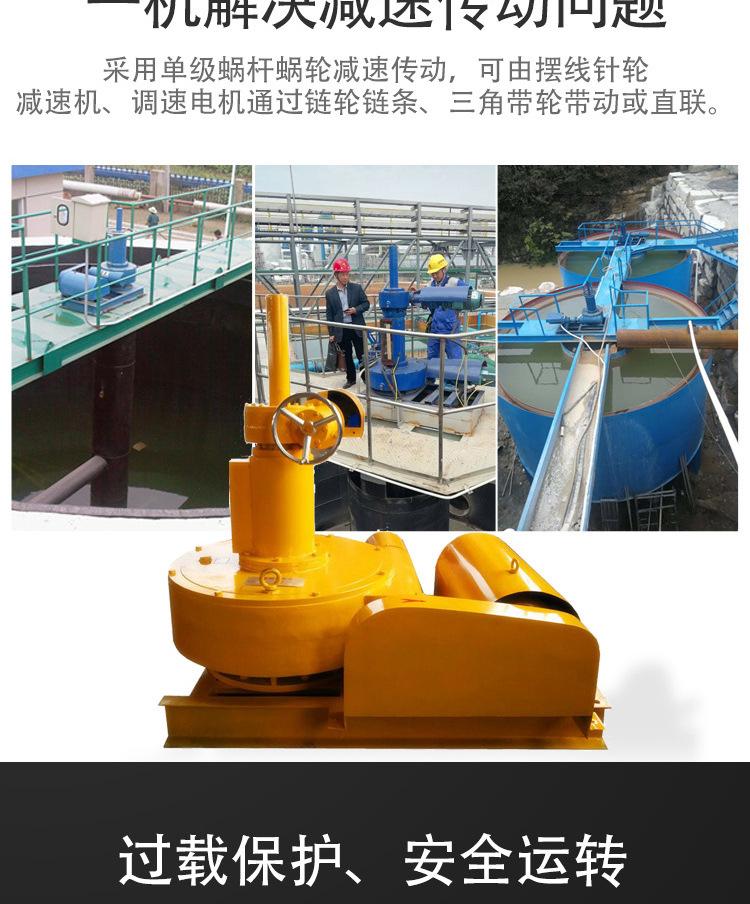

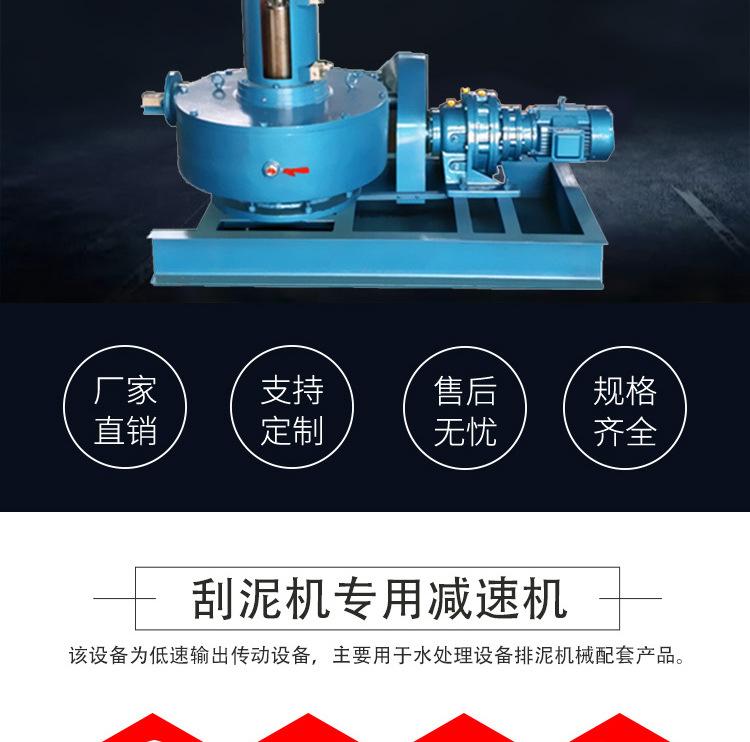

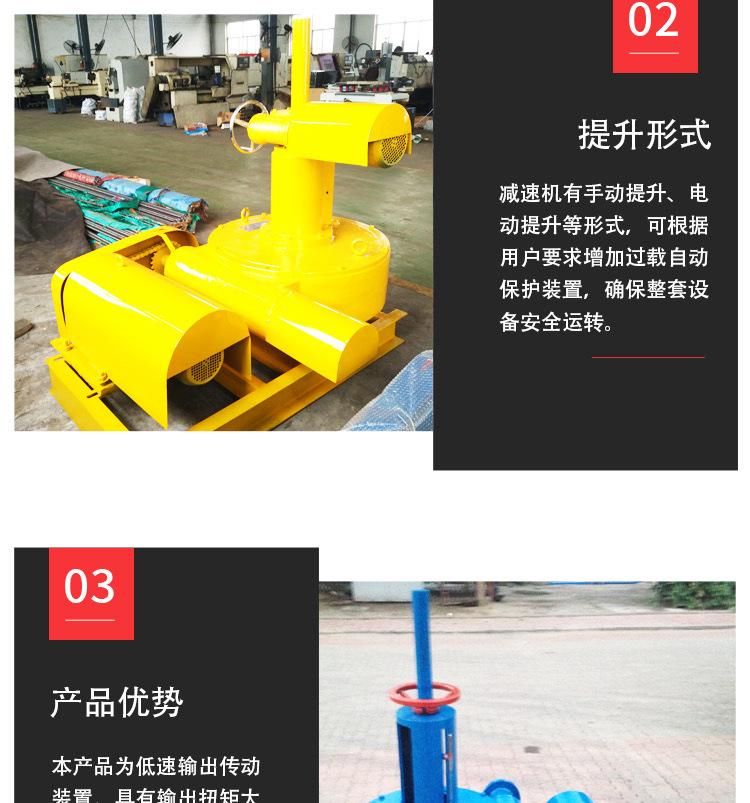

El dispositivo de accionamiento del raspador JWZ adopta una transmisión reductora de tornillo sin fin de una etapa, que puede ser accionado por un reductor cicloidal de rueda de pasadores y un motor regulador de velocidad a través de una cadena de piñones, una polea de correa trapezoidal o conectado directamente. El equipo es un dispositivo de transmisión de salida de baja velocidad con gran par de salida, bajo nivel de ruido, funcionamiento estable y sin fugas. Se utiliza principalmente como producto de soporte para maquinaria de remoción de lodos de equipos de tratamiento de agua. El reductor tiene formas de elevación manual y de elevación de doble uso manual-eléctrico. Se pueden agregar pasadores de cizalladura de seguridad y dispositivos de protección automática contra sobrepar (JGZ4500) según los requisitos del usuario para garantizar el funcionamiento seguro de todo el conjunto de equipos.
Las especificaciones del reductor de tornillo sinfín especial para raspador de clarificador JWZ son principalmente JWZ200\JWZ2410\JWZ350\JWZ460, etc. Elija la caja de engranajes de tornillo sinfín adecuada según el tamaño del clarificador. Los siguientes datos son solo para referencia:
Diámetro 6 metros: seleccione JWZ200-8-40-ST(DT)
Diámetro 8 metros: seleccione JWZ240-10-40-ST(DT)
Diámetro 10 metros: seleccione JWZ350-10-60-ST(DT)
Diámetro 16 metros: seleccione JWZ460-10-60-ST(DT)

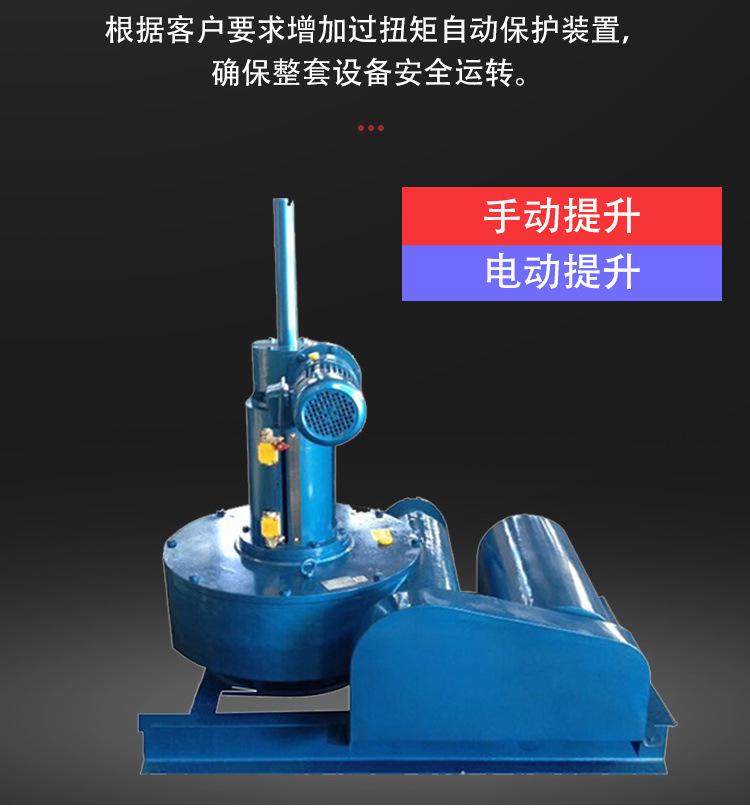

Cada uno de los modelos anteriores puede equiparse con un dispositivo de protección contra sobrecarga, y se puede personalizar elevación manual (ST) o elevación eléctrica (DT) según las necesidades del cliente.
El motor reductor de primera etapa suele adoptar un reductor cicloidal de piñón de doble motor, y el motor reductor apropiado se selecciona según las diferentes especificaciones de la caja de engranajes sinfín. El reductor de engranajes sinfín se conecta mediante una cadena de piñón.

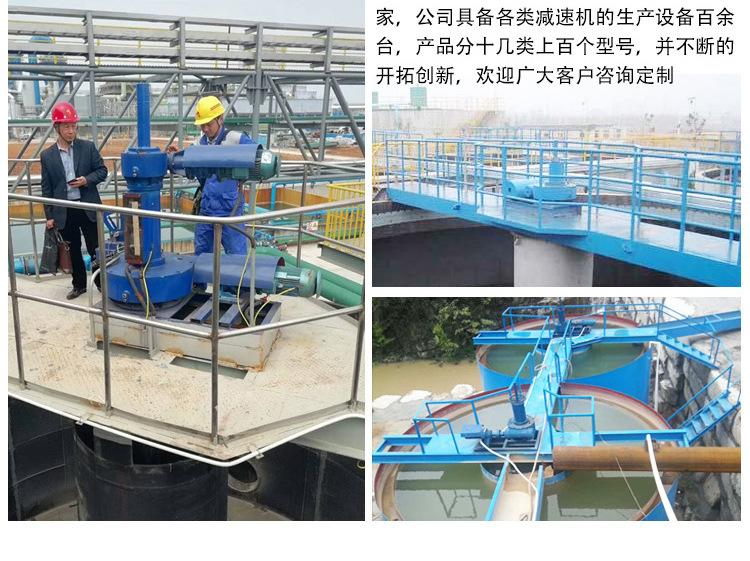

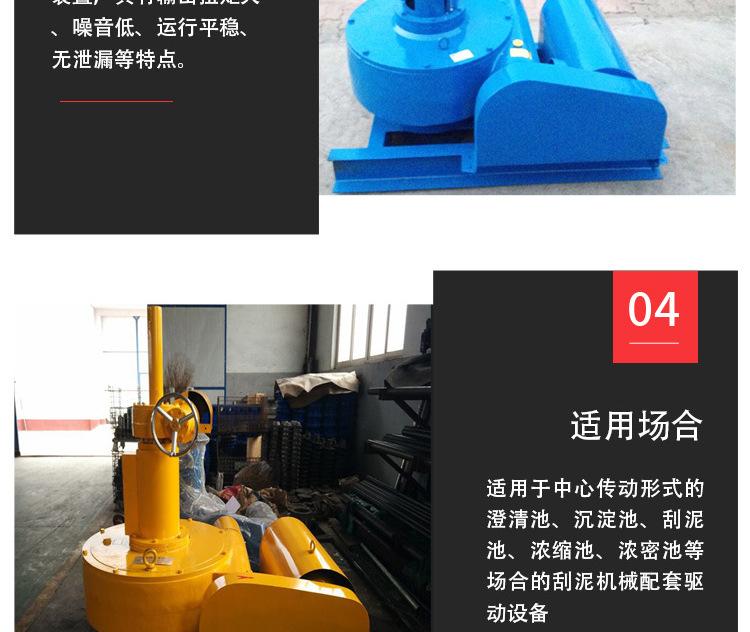

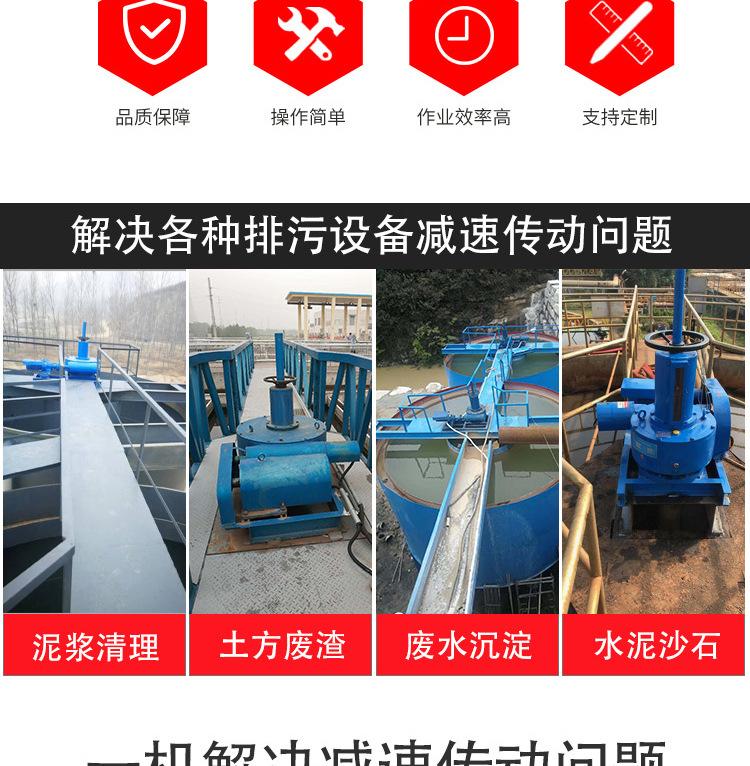

El reductor rascador JWZ se utiliza principalmente para el tratamiento de aguas residuales y agua cruda, siendo el raspado y la agitación su función principal. El reductor de tornillo sinfín tiene forma de diente de arco, lo que mejora la eficiencia de trabajo. El reductor tiene un par grande y un funcionamiento estable, y puede operar normalmente en diversos entornos.

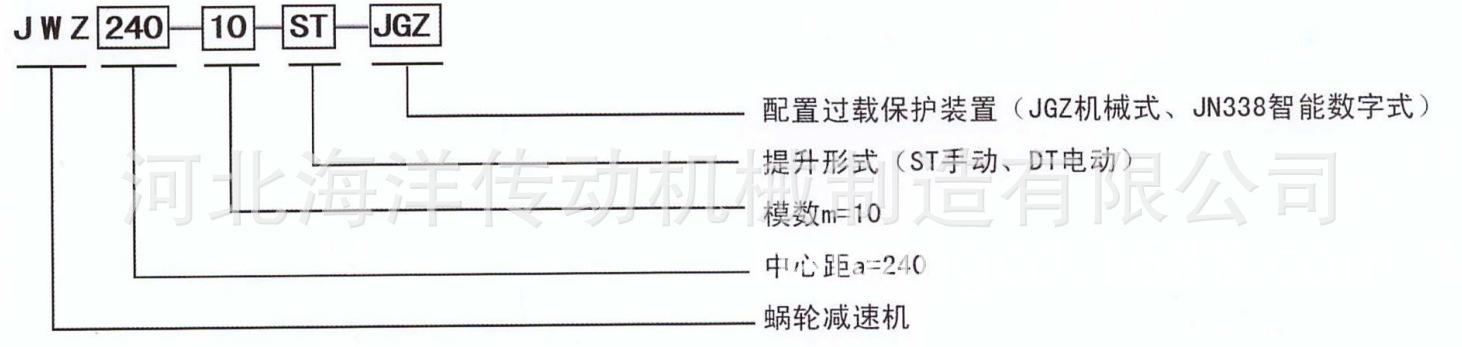

Ejemplo de marcaje de modelo

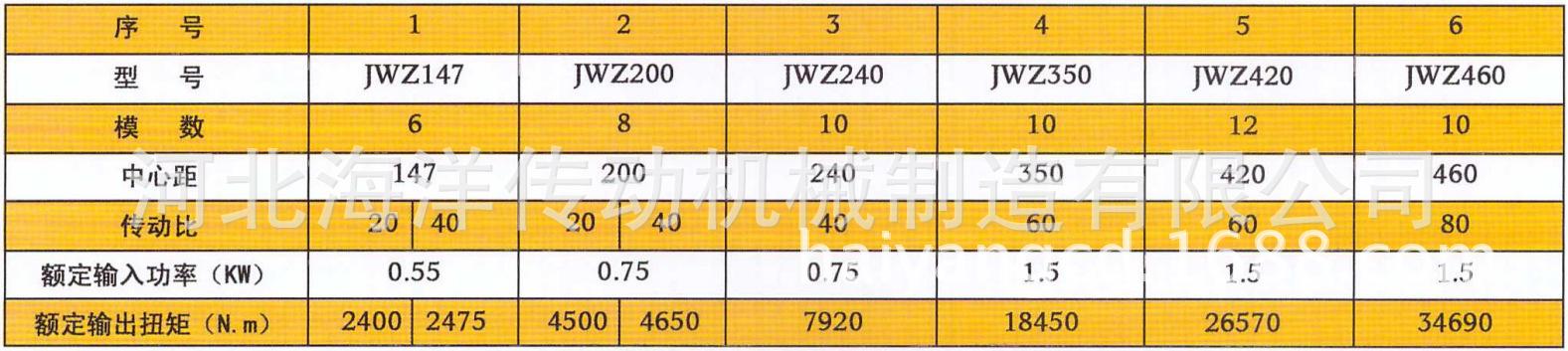

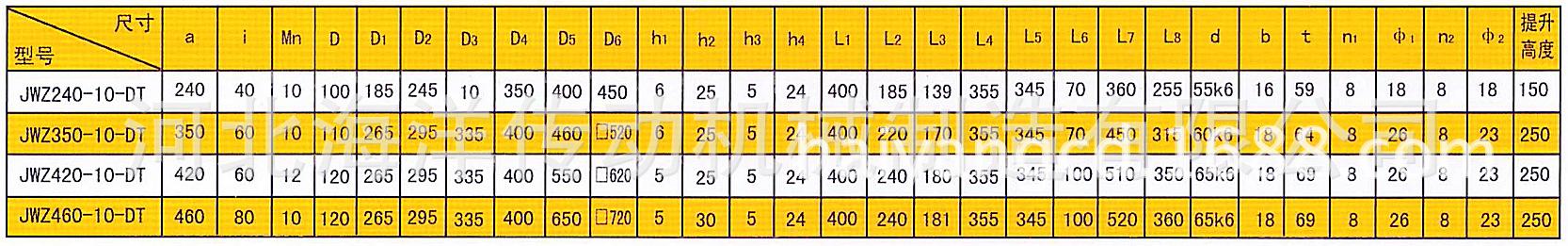

Parámetros técnicos

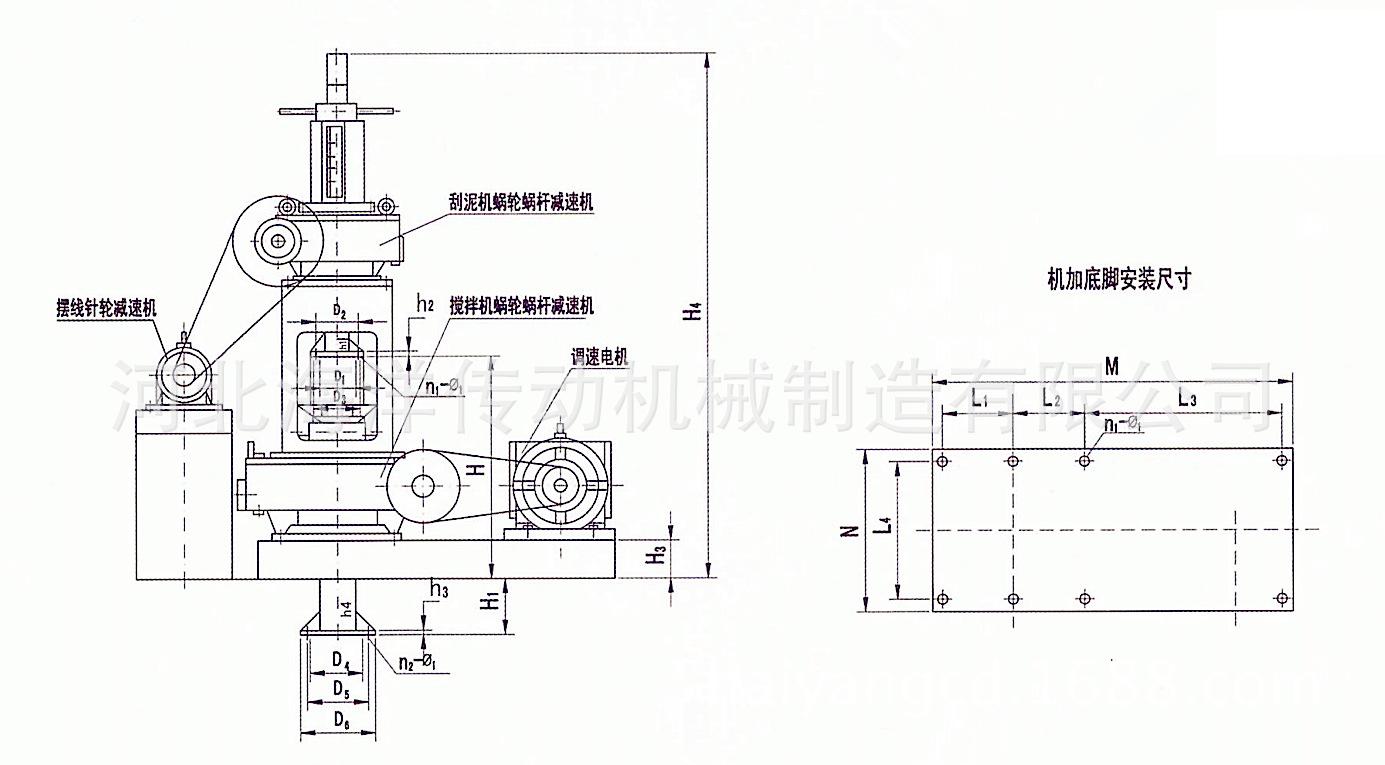

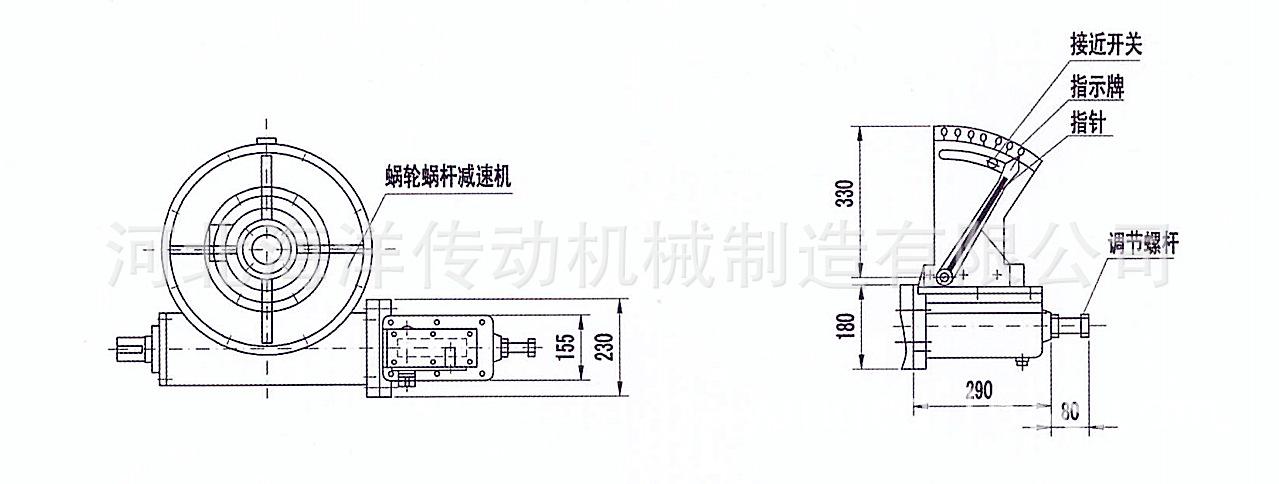

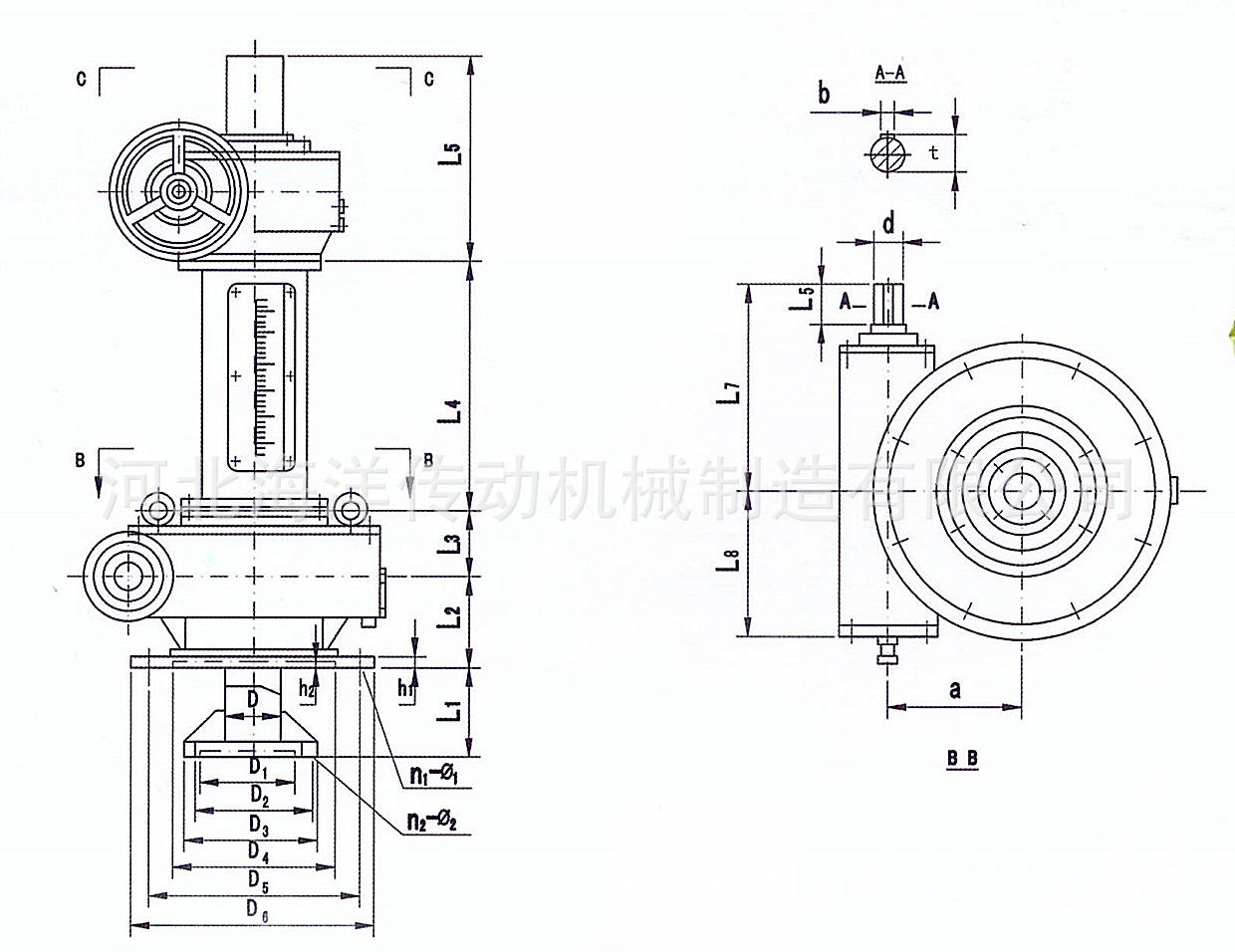

Apariencia y dimensiones de instalación

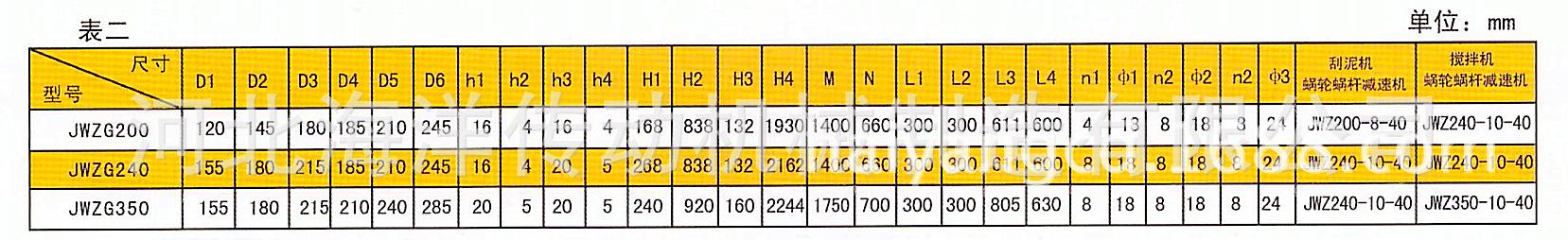

2、JWZG120-600 Mezclador Mecánico Clarificador Rascador de Lodos Dispositivo de Transmisión Parámetros Dimensionales Figura 2, Tabla 2

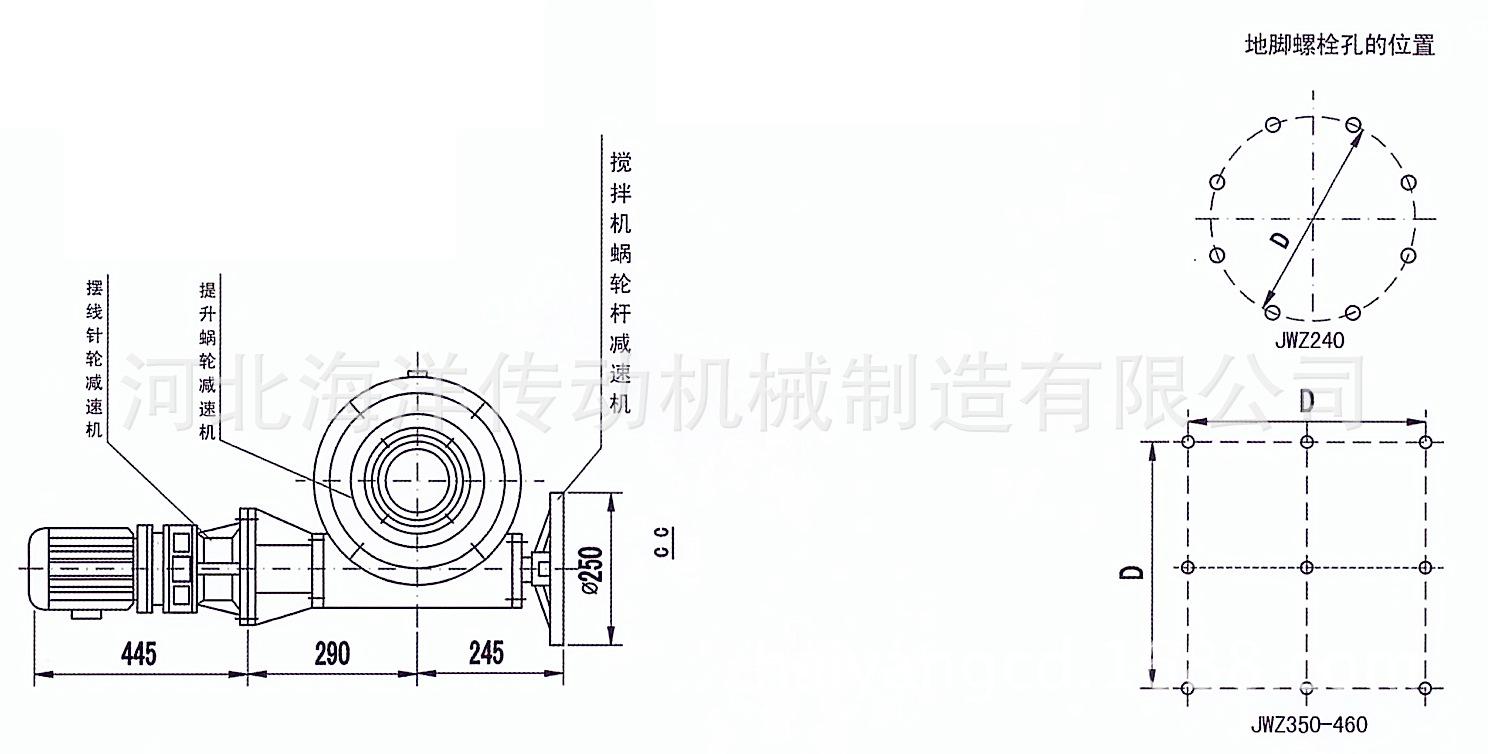

3. Máquina integrada de raspador de lodo y mezclador de piscina de aceleración mecánica Figura 3, Tabla 3

Tabla 3
