Calentador de rodamientos GCQ-2 FC5678275/P64 anillo laberíntico del manguito interior del rodamiento instalación y extracción 315*280

Calentador de rodamientos GCQ-2 FC5678275/P64 anillo laberíntico del manguito interior del rodamiento instalación y desmontaje Ф315*280

Nota: Se puede personalizar según los requisitos especiales de los clientes

El calentador de inducción del laminador es un desensamblador de inducción para laminador de varias especificaciones según el modelo del rodamiento del laminador. Es un calentador de inducción utilizado para calentar el manguito interior del rodamiento. El equipo calienta rápidamente el rodamiento según las diferentes dimensiones exteriores del rodamiento, mejorando enormemente la eficiencia del trabajo y asegurando la precisión de la instalación del rodamiento; compensa las deficiencias del desmontaje y montaje manual de rodamientos: en el pasado, el desmontaje manual de rodamientos solo podía destruir el manguito interior y dañar fácilmente el eje, mientras que el uso de un calentador para desmontar el manguito interior puede mantener el manguito interior y el eje intactos, para que puedan ser reutilizados, reduciendo así enormemente el costo de uso de los rodamientos. El desensamblador se divide en una parte de control y una parte de calentamiento.
Contenido técnico
1. Introducción al Sistema
Este equipo adopta el principio de inducción electromagnética y toma la pieza de trabajo calentada como el secundario de la bobina. Al encenderse, la pieza de trabajo calentada genera expansión térmica bajo la acción de la corriente inducida, satisfaciendo así las necesidades de ensamblaje y desmontaje por interferencia.
2. Características
Este equipo tiene las funciones de control de temperatura, control de tiempo, mantenimiento de temperatura, instalación y desmontaje continuos, desmagnetización automática, ajuste de voltaje, señal sonora y aviso de operación errónea, etc. Todas las pantallas son claras de un vistazo y la operación es conveniente.
3. Composición del sistema
El calentador para extracción de anillos interiores de rodamientos de laminador consta de dos partes: un armario de control de potencia y un cabezal de calentamiento por inducción. Cada armario de control puede controlar de forma independiente el cabezal de calentamiento por inducción dentro de un cierto rango, lo que facilita su operación y tiene una alta tasa de universalidad.

Uso y funcionamiento：

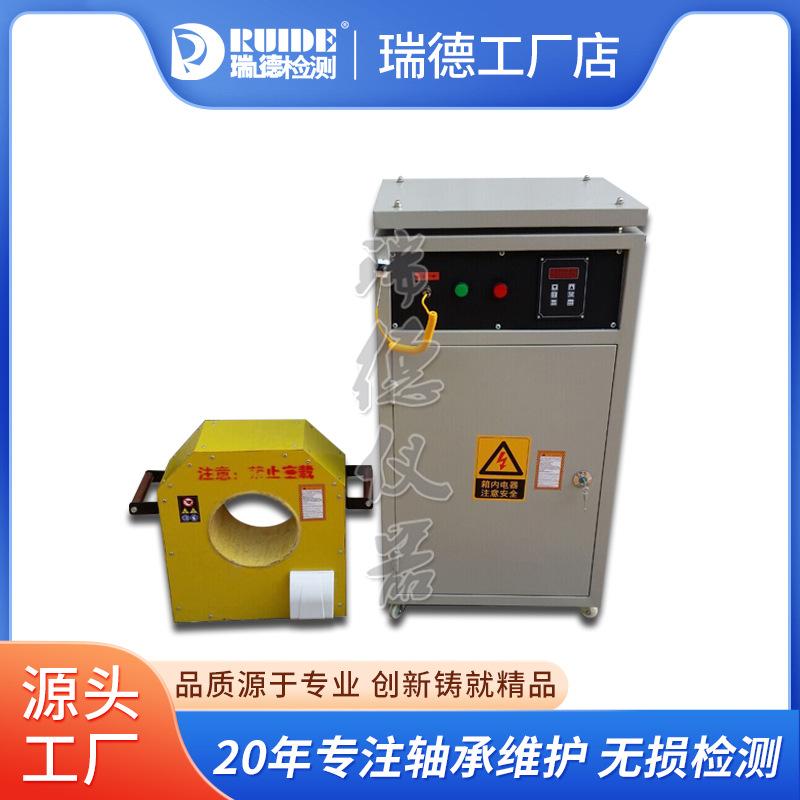

Esta máquina consta de un gabinete de control principal, una bobina de inducción y otras partes.
1, conecte el armario de control a una fuente de alimentación controlada.
2, conecte el armario de control y la bobina de inducción con cables.
3, cierre el interruptor de control, el voltímetro debería indicar algo.
4, coloque la bobina de inducción sobre el rodamiento.
5, ajuste el tiempo de calentamiento requerido, presione el botón de inicio y comenzará el calentamiento. Cuando la pieza de trabajo se caliente durante el tiempo requerido, el host apagará automáticamente la energía o presione el interruptor de parada.
6Después de calentar, saque la bobina de inducción y retire el rodamiento.
7, El calentamiento y la parada de esta máquina se pueden controlar mediante un panel de control o una bobina de inducción.

El siguiente es un calentador de rodamientos para laminador para un cliente:

Servicio postventa: 1 año de garantía

Propósito laboral:
El calentador por inducción de doble propósito para montaje y desmontaje de la camisa interior del rodamiento tipo GCQ-2 y el conjunto del anillo laberíntico se utiliza para el montaje y desmontaje de la camisa interior del rodamiento y el anillo laberíntico del rodillo metalúrgico de rodillos cilíndricos cortos de fila cuádruple y doble fila.
Principio de funcionamiento:
El calentador de inducción de doble propósito para el ensamblaje y desmontaje del manguito interior y el anillo laberíntico del rodamiento GCQ-2 utiliza el principio de calentamiento por inducción electromagnética para calentar uniformemente el manguito interior y el anillo laberíntico del rodamiento desde el exterior hacia el interior, provocando que el manguito interior y el anillo laberíntico del rodamiento se expandan instantáneamente. Cuando la expansión del agujero interior excede la cantidad de ajuste de interferencia del diámetro del eje, el manguito interior y el anillo laberíntico del rodamiento se pueden desmontar o instalar suavemente.
El calentador de inducción GCQ-2 tiene función de desmagnetización automática, y el magnetismo residual es inferior a 3GS.
Características estructurales:
El calentador por inducción de doble propósito para el montaje y desmontaje de la camisa interior del rodamiento tipo GCQ-2 y el conjunto del anillo laberíntico está compuesto por un sensor y una caja de control.
3.1 El sensor se compone principalmente de bobinado, 12 grupos de núcleos de hierro pequeños y carcasa. Cuando se enciende la alimentación para calentar el manguito interior y el anillo de obturación del rodamiento, los 12 grupos de núcleos de hierro pequeños tienen una fuerte fuerza de adsorción bajo la acción de la inducción electromagnética. Cuando el manguito interior y el anillo de obturación del rodamiento se calientan durante un cierto período de tiempo y se genera un espacio entre el manguito interior y el anillo de obturación y el eje, se retiran el manguito interior y el anillo de obturación del rodamiento.
3.2 La caja de control adopta control por tiempo, el tiempo de calentamiento se muestra en una pantalla digital LCD y el controlador de tiempo tiene dos modos de temporización: "minuto" y "segundo".

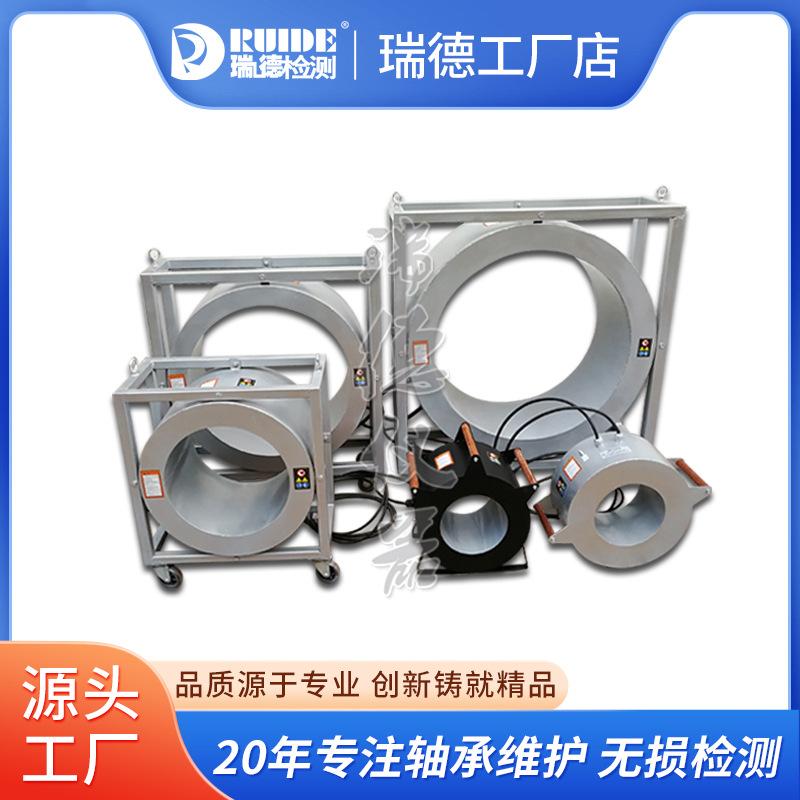

El calentador de inducción de doble propósito para montaje y desmontaje del conjunto de manguito interior y anillo laberíntico tipo GCQ-2 tiene dos formas: portátil y de tablero de tres en raya con altura central ajustable. La forma a adoptar la determina el usuario. Generalmente, se puede adoptar el tipo portátil para el diámetro exterior del manguito interior de los rodamientos de doble fila y cuatro filas más pequeños menores a Φ180, que es flexible y conveniente de operar; se puede adoptar la forma de tablero de tres en raya con altura central ajustable para el diámetro exterior del manguito interior de los rodamientos más grandes mayores a Φ190 y el ancho ≥200, que es más fácil y conveniente.

1. Los calentadores de inducción están diseñados para calentar rodamientos que están montados a presión en ejes. El calentamiento expande los rodamientos, y no se requiere fuerza mecánica para la instalación. Cuando la diferencia de temperatura entre el rodamiento y el eje alcanza los 90°C, la expansión requerida para la instalación es suficiente. Cuando la temperatura ambiente es de 20°C, los rodamientos deben calentarse a 110°C.
2. Aplicación Los calentadores de rodamientos están diseñados para calentar rodamientos. Sin embargo, también se pueden calentar otras piezas de trabajo que forman un circuito ferromagnético. Ejemplos incluyen bujes, anillos de retención, poleas, engranajes, acoplamientos, etc. Todos los rodamientos que se pueden colocar en una bobina de inducción y abarcar entre columnas de soporte (con el yugo en su lugar) se pueden calentar usando un calentador de rodamientos. Además, los rodamientos de tamaño pequeño también se pueden calentar colgándolos de tres yugos estándar de diferentes especificaciones.
3. Principio de funcionamiento El campo magnético generado por la bobina de inducción del calentador de rodamientos a través de la inducción electromagnética genera una gran cantidad de corriente dentro de la pieza de trabajo, que se convierte en calor. Alto voltaje y baja corriente pasan a través de la bobina de inducción del calentador de rodamientos con un gran número de vueltas, y bajo voltaje y alta corriente se generan en la pieza de trabajo. Debido a que las características electromagnéticas de la pieza de trabajo son equivalentes a una bobina de cortocircuito de una sola vuelta, se genera alta corriente en la pieza de trabajo y se genera calor. Debido a que la corriente se genera dentro de la pieza de trabajo, otros componentes del calentador no se calentarán.

Rendimiento de los parámetros:
◆ Ajuste de potencia, desmagnetización automática;
◆ La máquina host está separada del sistema de control, lo que mejora la estabilidad de la máquina;
◆ Aplicado al calentamiento de piezas de trabajo más grandes;
◆ La parte inferior está equipada con patines de ruedas, lo cual es conveniente y flexible de usar;
◆ Ampliamente utilizado en muchas industrias de fabricación y mantenimiento de maquinaria como metalurgia, ferrocarriles, campos petroleros, etc.
