Módulo de decodificación infrarroja, módulo de codificación infrarroja, módulo de comunicación infrarroja, transceptor infrarrojo NEC, inalámbrico
110 días
$6.488 pedido mín (200 uds)
Producto 5.0
Proveedor 4.5
Variaciones
With crystal oscillator
Without crystal oscillator
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Mingjiatai
Usar
Infrared decoding module
Presupuesto
With crystal oscillator, Without crystal oscillator
Marca
Mingjiatai
Usar
Infrared decoding module
Presupuesto
With crystal oscillator, Without crystal oscillator
Marca
Mingjiatai
Usar
Infrared decoding module
Presupuesto
With crystal oscillator, Without crystal oscillator
Detalles del producto
El texto en las imágenes se puede traducir

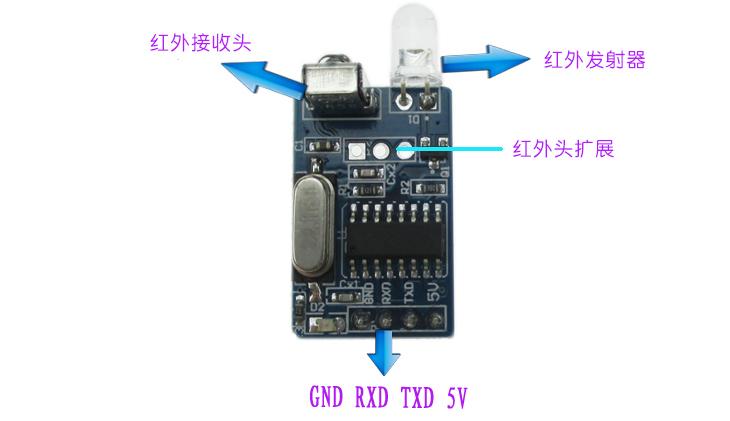

Módulo de decodificación infrarroja de 5V
Especificación: 27*17MM
Tensión de alimentación: 5 V
Modo de comunicación: comunicación serial (nivel TTL)
Distancia de transmisión: 6-10 metros (probado en nuestra tienda en entorno real con control estable a 8 metros)
1. Descripción Funcional
1. Con función de emisión infrarroja.
2. Con función de codificación infrarroja.
3. Con interfaz de expansión de transmisor infrarrojo.
4. Con función de comunicación serial, el nivel de comunicación es TTL.
5. Puede controlar dispositivos de formato infrarrojo, incluyendo televisores, ventiladores eléctricos y otros equipos electrónicos y eléctricos.
6. Chips de codificación compatibles: (chips de codificación típicos como uPD6121, uPD6122, TC9012 y muchos modelos de chips compatibles, como PT2221, PT2222, SC6121, SC6122, SC9012, etc.)
7. Se puede utilizar para comunicación inalámbrica de datos por infrarrojos, transmisión de datos, control por infrarrojos, etc.
2. Ámbito de aplicación
Hogar Inteligente Estudiante Diseño Electrónico Infrarrojo a Inalámbrico Equipo Inteligente de Control Industrial
Controlador MP3 control remoto infrarrojo dispositivo de decodificación infrarroja kit de bloque de construcción electrónico
Equipo electrónico control inalámbrico a diseño infrarrojo equipo de codificación infrarroja control remoto de coche inteligente
3. Cómo utilizar
El uso de este módulo es muy sencillo. A continuación, se presenta una explicación basada en la especialidad de electrónica y la especialidad no electrónica:
Electrónica mayor:
Solo necesita usar el conocimiento de comunicación por puerto serie del microcontrolador para enviar las instrucciones especificadas a través del puerto serie para controlar el módulo para transmitir; realizar operaciones de codificación infrarroja mediante el método de recepción por puerto serie para obtener información de codificación del control remoto.
decodificación:
No es necesario enviar instrucciones al decodificar. Simplemente tome el control remoto, apúntelo al cabezal receptor del módulo y presiónelo. Entonces el puerto serie del módulo emitirá el código infrarrojo.
Codificación (transmisión):
Al codificar, necesita enviar instrucciones según un formato determinado. Al enviar una instrucción de 5 bytes a través del puerto serie de una computadora o microcontrolador, se puede restaurar la señal infrarroja codificada correspondiente.
Al utilizar la función de recepción y envío por infrarrojos, podemos realizar transmisión de datos y control por infrarrojos. La compra de 2 juegos puede completar las operaciones de recepción y envío.
Carreras no electrónicas:
Los clientes que no comprenden el conocimiento de los microordenadores de un solo chip pueden usar el convertidor USB a TTL de nuestra tienda combinado con una computadora para controlar otros dispositivos. Después de conectar el circuito, el software host de la computadora puede simplemente enviar y recibir instrucciones para realizar las funciones de codificación y decodificación.
Preguntas frecuentes:
1. ¿Puedo controlar (o decodificar) televisores, aires acondicionados y otros electrodomésticos?
Respuesta: Este módulo es un módulo códec, es decir, solo admite dispositivos de codificación y está destinado principalmente a aplicaciones DIY por clientes profesionales de electrónica.
2. ¿Puede emitir niveles altos y bajos?
Respuesta: Este módulo es un módulo de comunicación serial y no tiene puertos IO adicionales. Necesita combinarse con un microcontrolador u otros dispositivos de puerto serial para enviar y recibir datos para realizar una función de control inalámbrico por infrarrojos.
3. ¿Se puede usar la función de barrera infrarroja? ¿Se puede transmitir una serie de datos?
Respuesta: Este módulo no se puede usar para la función de barrera infrarroja. La transmisión y recepción infrarrojas son independientes entre sí y no pueden funcionar al mismo tiempo. Este módulo no puede enviar una cadena de datos de una vez. Solo puede enviar 5 bytes cada vez, pero puede enviar varias veces continuamente hasta que se envíen todos los datos.
4. ¿Es posible usarlo sin base? ¿Hay algún proveedor o programa de pruebas?
Respuesta: No puede usarlo sin conocimientos básicos. Este módulo requiere la función de comunicación serial de un microcontrolador o computadora, que es de nivel TTL. Necesita tener conocimientos de electrónica. No se proporcionan el programa fuente del módulo ni el programa de prueba, porque los códigos de prueba de los diferentes microcontroladores son diferentes. Es solo un programa de comunicación serial. Puede encontrar el programa de comunicación serial de su propio microcontrolador a través de Baidu u otros canales y modificarlo.
Instrucciones de funcionamiento:
---------------por ejemplo-------------------
La señal transmitida está codificada como 1C 2F 33, y la señal con el bit de datos 3 es:
{A1,F1,1C,2F,33}
-------
Modificar la dirección de comunicación del puerto serie a 0xA5
{A1,F2,A5,00,00}
-------
Cambiar la velocidad de baudios a 4800 bps (correspondiente al número de secuencia 1)
{A1,F3,01,00,00}
