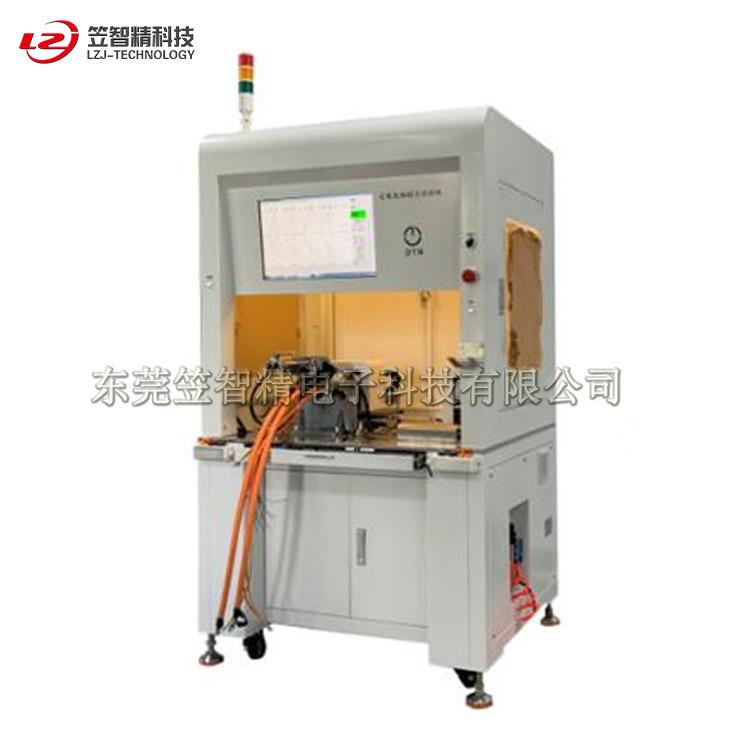

Probador de Enchufe de Pistola de Carga Probador de Vida de Pistola de Carga Probador de Pistola de Carga Probador de Pistola de Carga

1. Descripción general funcional
Diseñado según la norma GB/T20234.1-2015 6.3 dispositivo de bloqueo, 6.4 fuerza de inserción, 6.11 capacidad de ruptura, 6.12 vida útil (operación normal) y otras cláusulas estándar, en cumplimiento con GB/T20234.

1-2015 estándar 7.3 dispositivo de bloqueo, 7.4 fuerza de inserción y extracción, 7.11 capacidad de ruptura, 7.12 vida útil (operación normal), requisitos del método de prueba GB/T11918.1-2014. Es un equipo de prueba integral utilizado para detectar el dispositivo de bloqueo de enchufes de alimentación y tomas de corriente para vehículos eléctricos y enchufes para vehículos y tomas para vehículos para prevenir la desconexión de la carga, la fuerza de inserción y extracción, la vida útil en operación normal y el rendimiento de la capacidad de ruptura. El equipo es accionado por un servomotor + mecanismo de husillo de bolas, control de proceso PLC y pantalla táctil para configurar los parámetros de trabajo. En la prueba de vida útil y capacidad de ruptura, se puede simular la acción del dispositivo de bloqueo; en la prueba de tracción estática, el dispositivo de accionamiento aplica fuerza de tracción estática y la fuerza de extracción actual se detecta en tiempo real a través del sensor de presión de tensión, y el PID se ajusta automáticamente; durante el proceso de inserción y extracción, la fuerza de inserción y extracción actual se puede detectar en tiempo real, se puede medir el valor máximo de la fuerza de inserción y extracción y el resultado se puede juzgar automáticamente.
2. Parámetros técnicos
1. El equipo es accionado por un servomotor Panasonic, controlado por pantalla táctil a color Weilun + programa PLC Mitsubishi, equipado con sensor de fuerza y fuerza de inserción y extracción ajustable
2. Puede medir la fuerza de inserción y extracción, rango de medición 0-300N (ajustable)
3. Tensión del dispositivo de bloqueo: rango de medición 0-300N (ajustable)
Se puede aplicar una fuerza de 4. 0-300N
5. Velocidad de inserción y extracción: 0~900 mm/s (ajustable)
6. Tiempo de conexión eléctrica: 2-4 s ajustable
7. Distancia de extracción>50mm
8. El número de pruebas se puede establecer de 0 a 9999999 veces
9. Sistema de transmisión: servomotor + husillo de bolas
10. Frecuencia de conexión y desconexión 0-15 veces por minuto, frecuencia ajustable
11. Estación de prueba: 1 estación
12. Fuente de alimentación: AC220V /50Hz /1.5KW
13. Dimensiones del equipo: largo, ancho y alto: 1600*540*1740
