HM3001 Malla de Tierra Medidor de Resistencia a Tierra Medidor de Resistencia de Puesta a Tierra Medidor de Resistencia a Tierra para Protección contra Rayos

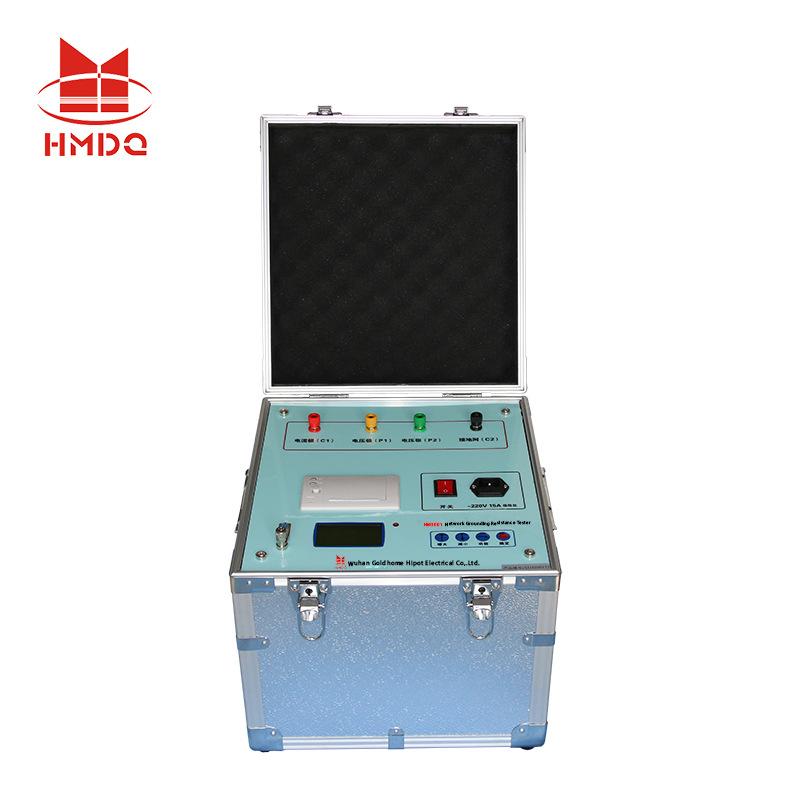

Guodian HuameiHM3001Probador de resistencia a tierra de malla de tierra

Alias del producto:Probador de resistencia de puesta a tierra de malla de tierra, probador de resistencia de puesta a tierra de malla de tierra grande, probador de resistencia de puesta a tierra de malla de tierra grande

uno、Descripción del Producto:

Actualmente, en el sistema eléctrico, la prueba de resistencia de puesta a tierra de las mallas de tierra grandes se mide principalmente mediante el método trifilar de alta corriente a frecuencia de red. Para prevenir la interferencia de frecuencia de red generada por la operación de la red eléctrica y mejorar la precisión de los resultados de la medición, las regulaciones de pruebas preventivas de aislamiento estipulan que la corriente de prueba del método de alta corriente a frecuencia de red no será inferior a30Como resultado, existen muchos problemas como equipos de prueba voluminosos, proceso de prueba complicado, alta carga de trabajo para el personal de prueba y largo tiempo de prueba.

HM3001Probador de resistencia a tierra de rejilla de tierra grande, puede medir la rejilla de tierra de subestación (4Ω), planta de energía geotérmica, estación de microondas (10Ω）、Pararrayos（10El modelo multipropósito Ω) adopta una nueva fuente de alimentación de CA de frecuencia variable y adopta medidas de control de procesamiento por microcomputadora y procesamiento de señales, lo que resuelve bien el problema de interferencia en el proceso de prueba, simplifica el proceso de operación de la prueba, mejora la precisión y exactitud de los resultados de la prueba y reduce en gran medida la intensidad de mano de obra del personal de prueba y el costo de la prueba.

Este instrumento es adecuado para probar los parámetros característicos de frecuencia de potencia, como la impedancia de puesta a tierra a frecuencia de potencia y la resistividad del suelo de varios dispositivos de puesta a tierra. Este instrumento adopta la tecnología de antiinterferencia de frecuencia y puede medir con precisión la frecuencia de potencia en un entorno de fuerte interferencia.50 HzLa corriente de prueba máxima es5A, no provocará que el potencial del dispositivo de puesta a tierra sea demasiado alto durante la prueba. Al mismo tiempo, tiene una capacidad antiinterferencia extremadamente fuerte, por lo que se puede medir sin corte de energía.

1. La equivalencia de frecuencia de potencia medida es buena.La forma de onda de la corriente de prueba es una onda sinusoidal y la frecuencia solo difiere 5 Hz de la frecuencia de la red eléctrica. La medición se realiza utilizando dos frecuencias, 45 Hz y 55 Hz.
2. Fuerte capacidad antiinterferenciasEste instrumento adopta el método de frecuencia diferente para medir, y coopera con software y tecnología de filtrado de hardware modernos, para que el instrumento tenga un alto rendimiento antiinterferencia y los datos de prueba sean estables y confiables.
3. Alta precisión.El error básico es solo de 0.005Ω, y se puede usar para medir grandes mallas de tierra con una impedancia de tierra muy pequeña.
4. Funciones potentes.Puede medir la resistencia de puesta a tierra de la estaca de corriente, la estaca de voltaje, la resistencia de puesta a tierra de la malla de tierra, la resistencia de conducción y la resistividad del suelo.
5. Fácil de usar.Operación completa del menú chino, mostrando directamente los resultados de la medición.
6. El trabajo de cableado es pequeño y no se requieren cables de alta corriente.

1, Rango de medición de impedancia: 0～5000Ω

2, Resolución: 0.001mΩ

3, Error de medición: ± (lectura × 2% + 0.005Ω)

4, Forma de onda de corriente de prueba: onda sinusoidal

5, Frecuencia de prueba actual: 45, 50, 55, 60, 65 Hz de frecuencia única

Conversión automática de doble frecuencia 45/55Hz, 55/65Hz, 47.5/52.5Hz

6, Corriente de salida: 1, 2, 3, 4, 5A

7, Voltaje de salida máximo: 450V

8, Requisitos de la línea de medición: El área de la sección transversal del núcleo de cobre del cable de corriente es ≥1.5 mm²

Cable de voltaje núcleo de cobre área transversal ≥ 1.0mm

9, Fuente de alimentación: CA180～270V，50/60Hz

10, Dimensiones: 355×335×340mm Peso del instrumento: 18kg
