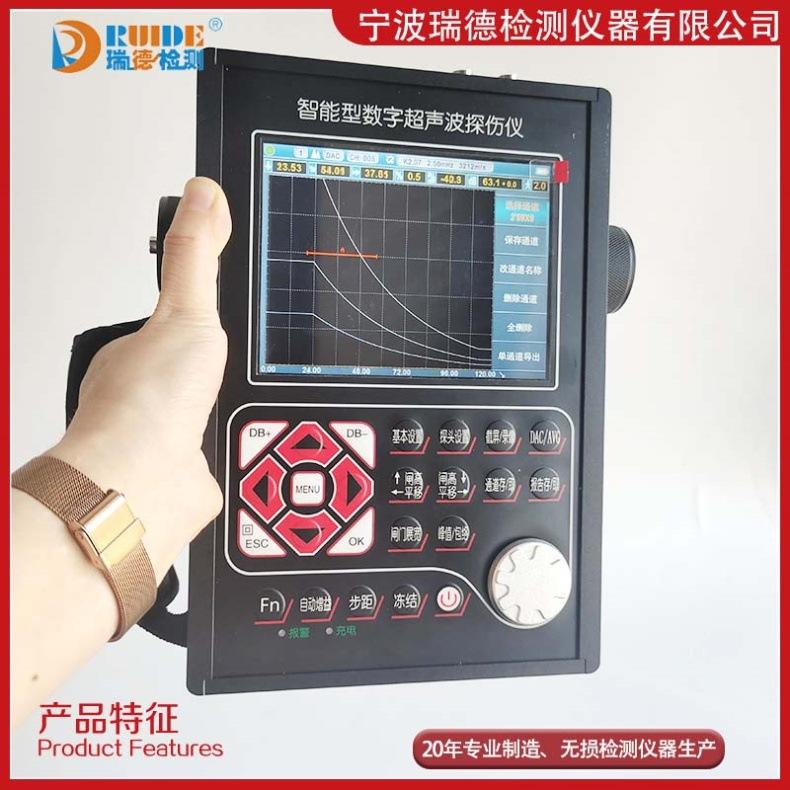

Detector de fallas ultrasónico digital PFUT-2400/HY6800, rango de detección 0~9999 mm, USB

Detector de fallas ultrasónico digital PFUT-2400/HY6800, rango de detección de 0 a 9999 mm, hebilla USB

Este modelo es un detector ultrasónico de defectos portátil y totalmente digital que detecta, localiza y evalúa de forma rápida, no destructiva y precisa diversos defectos (soldaduras, grietas, inclusiones, poros, etc.) en la pieza de trabajo. Puede utilizarse tanto en laboratorios como en proyectos in situ. Este instrumento se utiliza ampliamente en la fabricación, la siderurgia, el procesamiento de metales, la industria química y otros sectores que requieren detección de defectos y control de calidad. También se utiliza ampliamente en inspecciones en servicio y evaluaciones de vida útil en la industria aeroespacial, el transporte ferroviario, los recipientes a presión de calderas y otros sectores.

1. Introducción del detector ultrasónico digital de fallas PFUT-2400

10 canales de detección de fallas independientes, puede configurar y almacenar libremente una variedad de procesos y estándares de detección de fallas, puede almacenar 100 señales de forma de onda de detección de fallas y datos

Vídeo en color dinámico en tiempo real, tiempo de grabación de hasta 50 minutos

Hay dos modos de escaneo: escaneo A y escaneo de espesor B.

Generador de pulsos de onda cuadrada: el ancho de pulso es ajustable, adecuado para detectar defectos en piezas de trabajo de diferentes materiales y profundidades;

Producción de curva DAC;

Pantalla a color TFT de 5,7 pulgadas, los usuarios pueden configurar el color de la pantalla según el entorno.

Compatible con sondas de cristal único recto, cristal único oblicuo, cristal doble, de transmisión y otras.

Media onda positiva, media onda negativa, onda completa, 3 métodos de detección

Tiene la función de calibración automática de la sonda recta y la sonda oblicua, lo cual es fácil y cómodo de usar;

Funciones como la memoria de picos de defectos ayudan en el juicio cualitativo de los defectos.

Puede configurar la puerta, la entrada de onda curva, la pérdida de onda y otras condiciones de alarma de sonido y luz, alarma de batería baja

El menú principal y los submenús se muestran en la misma ventana. Claros de un vistazo, fáciles de usar y de encontrar.

Se accede rápidamente a las funciones principales a través de teclas de acceso directo, y la rueda de transporte es conveniente para ajustar rápidamente la configuración.

Hay una variedad de informes de la industria disponibles

Los datos se pueden importar a la computadora a través de la interfaz USB 2.0

La batería de litio de gran capacidad puede garantizar una vida útil de la batería de más de 20 horas y la batería se puede reemplazar en cualquier momento.

La batería de respaldo se puede cargar por separado y la batería se puede cargar mientras el host está funcionando.

Puede usar la correa de muñeca para sujetar el dispositivo con una mano o puede colgarlo en su pecho con una correa de hombro para operarlo.

Nivel de protección IP53, se puede utilizar en entornos con goteo de agua o lluvia ligera.

dos,Detector de defectos ultrasónico digital PFUT-2400Parámetros técnicos:

Rango de detección: 0～9999 mm

Frecuencia de funcionamiento: 0,2 MHz ～ 15 MHz

Rango de velocidad del sonido: 1000 m/s ～ 9999 m/s

Rango de ganancia: 0dB～110dB

Frecuencia de muestreo: 100 MHz

Retardo de visualización: -20 μs ～ +3400 μs

Polarización cero de la sonda: 0 μs ～ 99,99 μs

Nivel de ruido eléctrico: ≤10%

Margen de sensibilidad: ＞62dB

Resolución: ＞40dB (5P14)

Supresión lineal: 0~80% (supresión digital)

Error lineal vertical: ≤3%

Error lineal horizontal: ≤0,1%

Rango dinámico: ≥32dB

Batería: 6×3,7 V (batería de litio)

Fuente de alimentación: 8,4 V

Temperatura ambiente: -20℃～50℃

Humedad ambiente: 20% ～ 90% HR

Tamaño: 23 cm × 17 cm × 5,5 cm

Peso: 1,56 kg (incluida la funda de cuero)

3. Hoja de configuración

1 anfitrión

Cargador 1 juego

Estuche de cuero 1 pieza

Sonda recta de cristal único 1

1 sonda angular de cristal único

2 líneas de conexión de sonda

1 batería

1 unidad flash USB

Línea de datos 1

1 botella de agente de acoplamiento

Manual de instrucciones, tarjeta de garantía, certificado de conformidad 1 juego

Disparo real:
