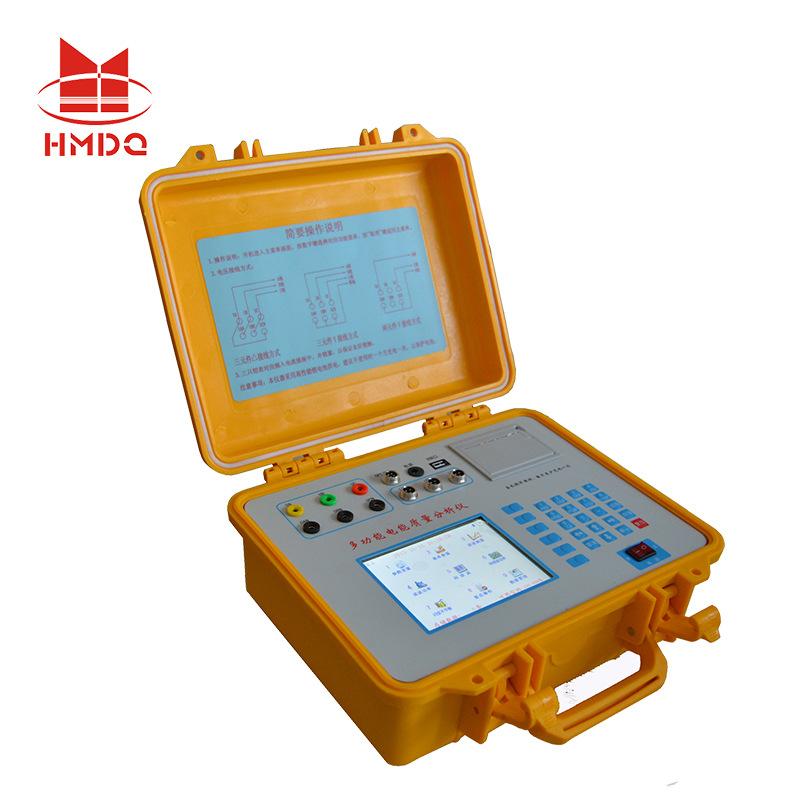

Analizador de Pérdida de Potencia Guodian Huamei HM35C

1. Descripción general del producto：

El Analizador de Calidad de Energía HM35C es un instrumento de prueba y análisis de energía multifuncional de alto rendimiento. Adopta un núcleo DSP+ARM+CPLD y una pantalla LCD a color de 5.5” de pantalla grande (matriz de puntos 320×480), haciendo la estructura más compacta, la función más potente y la pantalla más conveniente.El analizador de calidad de energía es un dispositivo de monitoreo de la calidad de la energía que combina muestreo de alta velocidad, cálculo, análisis, estadísticas, comunicación y funciones de visualización. Puede monitorear los indicadores de calidad de la energía de la red eléctrica, como el contenido armónico hasta el armónico 63, la distorsión armónica total, el desequilibrio de voltaje trifásico, el parpadeo, la desviación de voltaje, la fluctuación de voltaje, la frecuencia, la potencia activa de cada armónico, la potencia reactiva, el factor de potencia verdadero, el factor de potencia desplazado, el valor eficaz verdadero, la secuencia positiva y negativa en tiempo real. El software de gestión y análisis en segundo plano es rico en funciones y fácil de operar.

dos,Función y Características

1. Seguro y confiable:La entrada de voltaje utiliza un módulo de aislamiento de alto voltaje (2000V, tiempo de respuesta < 2μS), y la entrada de corriente utiliza una pinza amperimétrica de CA (0~50KHz, 0~5Arms) para aislar de forma segura la señal de entrada del sistema de medición. Esto no solo hace que el analizador de calidad de energía sea seguro, confiable y conveniente de usar, sino que también mejora en gran medida la capacidad antiinterferencias del analizador de calidad de energía.
2. Facilidad de uso:Estructura portátil, tamaño pequeño, peso ligero, una persona puede llevar el instrumento al sitio para realizar pruebas; batería de litio de alto rendimiento incorporada, puede funcionar continuamente durante diez horas sin fuente de alimentación externa.
3. Alta precisión:El canal de adquisición de datos adopta un solo canal únicoANUNCIODiseño, cada canal tiene un16Bit ParaleloANUNCIO，Mayor precisión y mayor velocidad,
4. Software potenteAdoptando núcleo DSP+ARM+CPLD, tiene velocidad de procesamiento rápida y funciones de software ricas.El analizador de calidad de energía es adecuado para trabajos complejos de prueba y procesamiento de datos, lo que mejora en gran medida la eficiencia y el nivel de las pruebas.
5. Interfaz de comunicaciónEl probador proporciona una interfaz USB para el almacenamiento de datos y la comunicación con una computadora para transferir datos.
6. Impresión en tiempo realEl analizador de armónicos de potencia está equipado con una micro impresora térmica, que puede imprimir datos de prueba en tiempo real en el sitio en cualquier momento.
7. Almacenamiento Masivo:TúLa interfaz de disco almacena datos en minutos (los intervalos se pueden configurar) y puede almacenar datos históricos continuamente. Al mismo tiempo, la máquina puede guardar indicadores básicos de monitoreo e indicadores avanzados de monitoreo en tiempo real en el sitio, y el intervalo de tiempo estadístico se puede configurar (intervalo de 5 segundos a 2 horas). El tiempo máximo de almacenamiento de datos en el dispositivo es1años y más, luego presione"Primero en entrar, primero en salir"Actualización de principio. Los datos locales se pueden exportar a una unidad flash USB.
8. GPSFunción de sincronización de tiempo (función extendida)El dispositivo tieneGPSInterfaz de sincronización dura, aceptableIRIG-BSincronización de código o señal de sincronización de segundo pulso para mantener el reloj consistente con el centro de gestión remota.
9. Software de gestión y análisis de backendAnalizador de calidad de energíaProEl software de gestión y análisis es un conjunto de software de gestión y análisis dedicado en segundo plano que se ejecuta en sistemas operativos WIN9X/2000/XP/NT. Tiene una interfaz fácil de usar y posee funciones de análisis gráfico y de curvas. También está equipado con consulta de información relevante, consulta de estándares nacionales y otro contenido.Tiene la función de estadísticas en línea de los principales indicadores de monitoreo, que puede contar el máximo, el mínimo, el promedio,95% probabilidad valor grande, etc.

tres,Parámetros técnicos

• Medición de frecuencia

Rango de medición: 45～55Hz, frecuencia central 50Hz, condición de medición: componente fundamental de la señal no menor al 80% FS

Error de medición: ≤0.01Hz；

• Rango de voltaje de entrada: 10V~450V (se puede personalizar un rango especial)
• Rango de corriente de entrada: 10A (otros rangos son opcionales según los requisitos del usuario)
• Amplitud fundamental de voltaje y corriente: Error admisible de voltaje fundamental ≤ 0.2%; error admisible de corriente fundamental ≤ 0.2%
• El error de medición de la diferencia de fase entre la tensión y la corriente fundamentales: ≤0.54.
• Armónicos: Cumplir conGB/T 14549-1993neutralARequisitos de nivel;
• Interarmónicos: Cumplir con GB/T24337-2009neutralARequisitos de nivel;
• Desequilibrio de voltaje trifásico: ≤0.2％
• Desequilibrio de corriente trifásica:0,5%；
• Error de desviación de voltaje: ≤0.2%
• Potencia, factor de potencia: ≤0.5%
• Parpadeo:5%;
• Fluctuaciones de voltaje:5％。
• Interfaz del dispositivo (función extendida): GPS duroMomento adecuado,IRIG-BSeñal de sincronización de código o señal de sincronización de segundo pulso.
• Tiempo de trabajo: la batería interna puede funcionar continuamente durante 10 horas
• Dimensiones (mm): 300×225×135 (largo×ancho×alto)
• Peso: 1,5 kg

Nota: El precio de este producto es un precio ficticio. Consulte al servicio de atención al cliente para el precio real. Prevalecerá el precio unitario en la cotización.！
