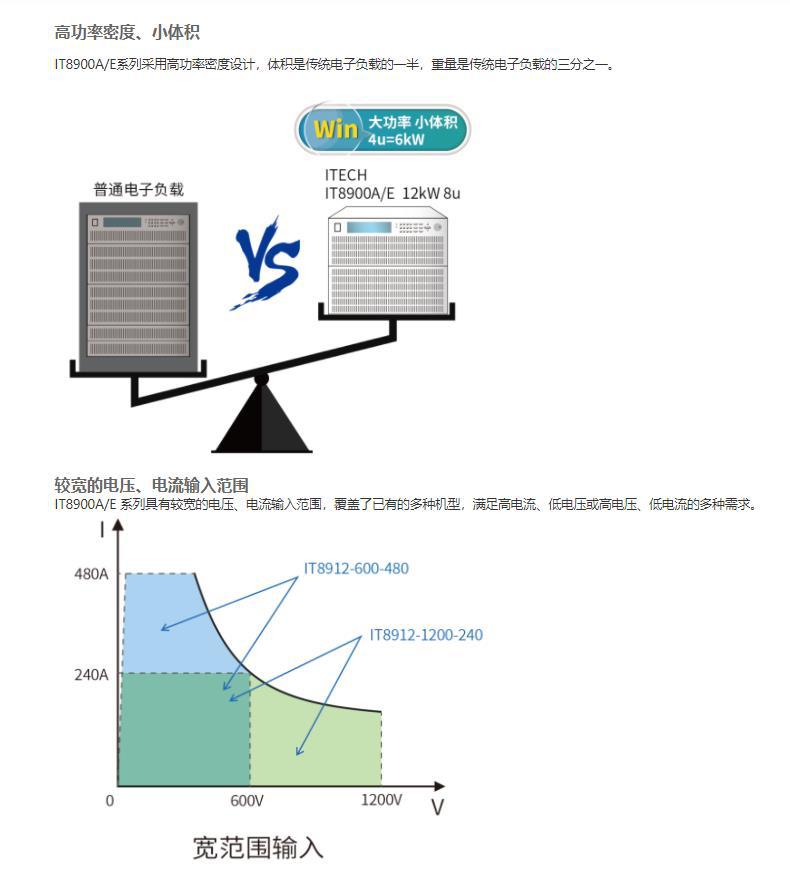

Las cargas electrónicas de CC de alta densidad y alta potencia de la serie IT8900A/E ofrecen tres rangos de voltaje: 150 V, 600 V y 1200 V, y la potencia de una sola máquina varía de 2 kW a 54 kW. Con un amplio rango de voltaje y corriente, la corriente de un solo gabinete puede alcanzar los 2400 A. Mediante la conexión en paralelo maestro-esclavo, la potencia se puede ampliar hasta 600 kW. Alta densidad de potencia, 6 kW con una altura de tan solo 4 U. Hasta 8 modos de trabajo, con respuesta de lazo más rápida y velocidad de subida y bajada de corriente, así como modo dinámico, prueba OCP, prueba OPP, prueba automática y prueba de batería. Incorpora interfaces CAN, LAN, GPIB, USB, RS232 y analógicas, entre otras, y cuenta con diversas funciones de protección. Se puede utilizar para la descarga de baterías, pilas de carga de CC, cargadores integrados (OBC), pilas de combustible, electrónica de potencia y otros productos de electrónica de potencia.

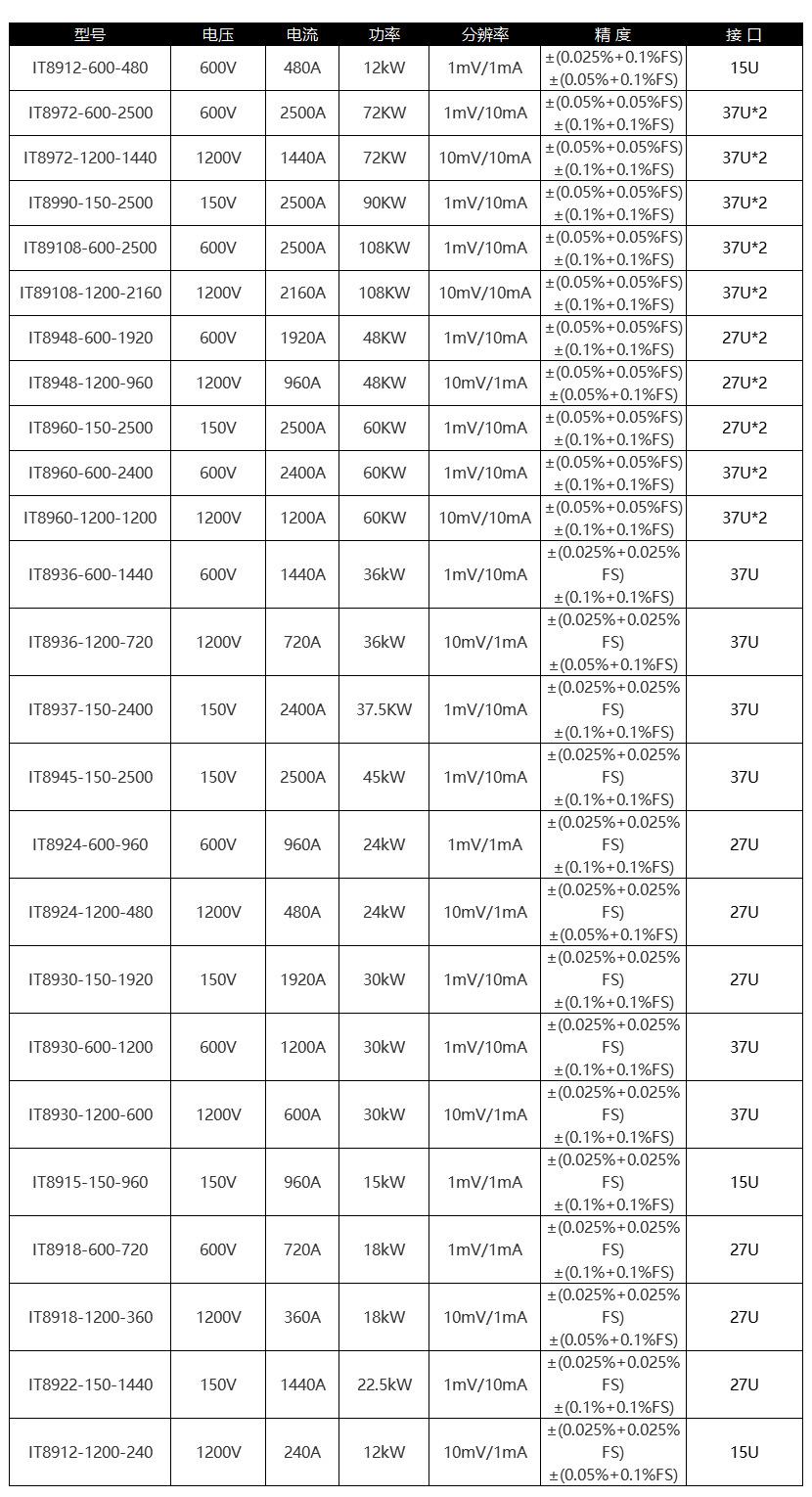

♦ Rango de voltaje: 150 V, 600 V, 1200 V
♦ Rango de corriente: módulo 4u hasta 600 A (gabinete 24u hasta 2400 A)
♦ Control paralelo maestro/esclavo, expansión de potencia hasta 600kW
♦ Proporciona múltiples modos de trabajo: CC, CV, CR, CP, CC+CV, CV+CR, CR+CC, CP+CC *1
♦ Capacidad de carga instantánea por sobrecarga *3
♦ La velocidad del bucle CV es ajustable para adaptarse a diferentes fuentes de alimentación
♦ Modo dinámico de alta velocidad de 30 kHz *2, bordes ascendentes y descendentes de corriente ajustables
♦ Frecuencia de muestreo de voltaje y corriente de alta velocidad de 500 kHz
♦ Medición de tiempo, función de prueba de descarga de batería
♦ Simulación de cortocircuito, función de prueba automática
♦ Arranque suave y apagado suave para evitar fluctuaciones de voltaje durante el encendido/apagado
♦ Programación de listas de control de tiempo
♦ Función de monitorización I-monitor
♦ LAN incorporada, USB, RS232, GPIB, CAN, interfaz de control analógico externo
♦ Función de prueba OCP/OPP
♦ Medición de voltaje y corriente de alta precisión
♦ Funciones de protección: sobretensión, sobrecorriente, sobrepotencia, sobrecalentamiento, protección contra oscilación de corriente, límite de corriente, límite de potencia, protección contra bloqueo del ventilador, alarma inversa, etc.
♦ Función de memoria de apagado, capacidad de memoria 100 grupos
♦ Control de host independiente, fácil mantenimiento e instalación.
*1 IT8900E solo tiene modos de trabajo CC, CV, CR y CP
*2 30 kHz solo se aplica a los modelos de la serie A de 150 V
*3 Sólo IT8900A
Ámbito de aplicación
♦ Pruebas de pilas de carga DC, cargadores de a bordo, electrónica de potencia, etc.
♦ Prueba de envejecimiento de fusibles y relés
♦ Prueba de descarga de baterías de potencia, baterías de plomo-ácido y pilas de combustible
♦ Pruebas de seguridad de motores industriales y de fabricación inteligentes (como vehículos de transporte no tripulados, robots, etc.)
♦ Pruebas de carga virtual de energía natural (paneles solares, generación de energía eólica)
♦ Prueba de fuente de alimentación de servidor, UPS de alto voltaje y fuente de alimentación de comunicación
♦ Prueba de fuentes de alimentación A/D y otros componentes electrónicos de potencia

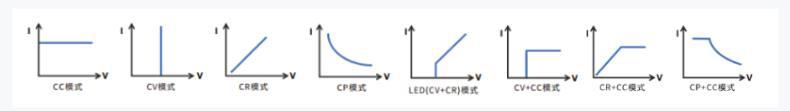

Ocho modos de trabajo
La serie IT8900A cuenta con ocho modos de funcionamiento: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC y CP+CC, que satisfacen las necesidades de prueba en diversas ocasiones. El modo CP se utiliza a menudo para probar baterías de SAI y simular el cambio de corriente cuando disminuye el voltaje de la batería. También se puede utilizar como simulación de las características de entrada del convertidor CC-CC y del inversor. El modo CR se utiliza a menudo para pruebas de arranque lento de fuentes de alimentación de comunicación, pruebas de controladores LED y pruebas de circuitos de carga de termostatos de automóviles. El modo CV+CC se puede aplicar a simulaciones de carga de baterías, pilas de carga o cargadores integrados. Mientras el modo CV está funcionando, la corriente de carga máxima está limitada. El modo CR+CC se utiliza a menudo para probar la limitación de voltaje, las características de limitación de corriente, la precisión de voltaje constante y la precisión de corriente constante de cargadores integrados para evitar la protección contra sobrecorriente de estos.
Funciones dinámicas y de lista
El modo dinámico y el modo de lista de la carga electrónica de la serie IT8900A/E se pueden ejecutar en modo CC. Al editar el ancho de pulso y la pendiente de cada paso, se pueden generar diversas secuencias complejas, lo que permite a los usuarios realizar diversas pruebas de forma de onda portadora. En modo CC, la serie IT8900A/E permite configurar las velocidades de flanco ascendente y descendente.

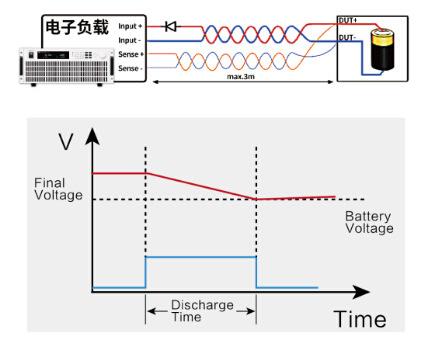

Función de descarga de batería
La carga electrónica de la serie IT8900A/E cuenta con una función de descarga de batería, que permite realizar pruebas de descarga en modo de corriente constante, resistencia constante o potencia constante. Puede configurar las condiciones de corte de descarga: voltaje de corte, capacidad de corte y tiempo de descarga. Si se cumple alguna de las tres condiciones, la descarga se detiene. Durante la prueba, se pueden observar el voltaje, el tiempo y la capacidad de descarga de la batería.

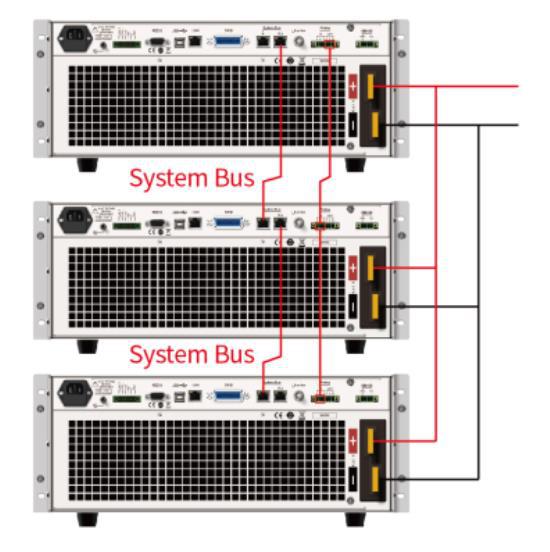

Conexión en paralelo maestro-esclavo, configuración de potencia flexible
La serie IT8900A/E ofrece conexión en paralelo maestro-esclavo y compartición activa de corriente. Admite la conexión en paralelo de armarios con diferentes potencias y el mismo voltaje. Tras la conexión en paralelo, se pueden realizar todas las funciones de un solo armario, incluyendo el funcionamiento en modo CV, y se puede conectar en paralelo hasta 600 kW. Un solo armario también puede funcionar de forma independiente, lo que ofrece mayor flexibilidad en la configuración de potencia. Esta conexión en paralelo utiliza el método de cableado independiente de magnitudes analógicas y digitales, lo que proporciona un rendimiento en paralelo más estable.

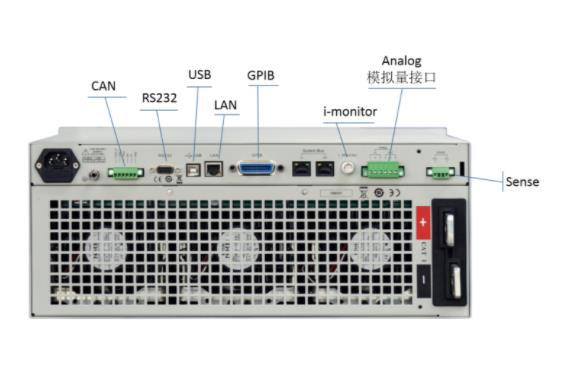

Interfaces de comunicación ricas e integradas
Las cargas electrónicas de la serie IT8900A/E están equipadas con LAN, USB, RS232, CAN, GPIB, interfaz analógica y otras interfaces de comunicación, y son compatibles con el protocolo SCPI. Son ideales para la expansión de potencia, el control remoto de computadoras o PLC, la construcción de sistemas, etc.
Función de medida
La serie IT8900A/E mide el tiempo de subida y bajada de tensión y corriente, con una precisión de hasta 10 µs, comparable a la de los osciloscopios de alta precisión. Se puede utilizar para medir el tiempo de arranque, apagado y retención de módulos de potencia, así como el tiempo de fusión de fusibles, etc. El tiempo de medición se determina mediante instrucciones enviadas a través del software del ordenador central.

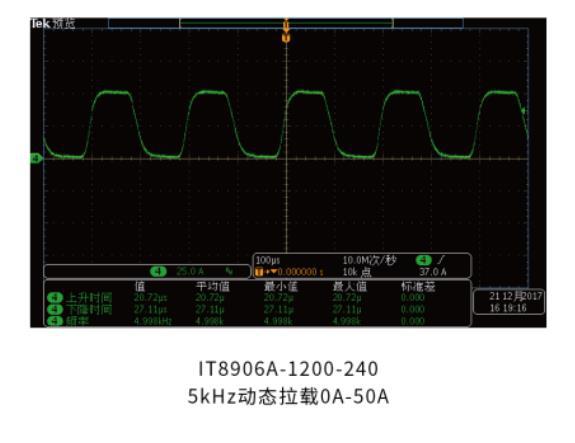

Modo dinámico de hasta 30 kHz
La carga electrónica de la serie IT8900A (modelo de 150 V) ofrece un modo dinámico de hasta 30 kHz*. La mejora de la estructura interna integrada ha mejorado considerablemente la respuesta de bucle y la estabilidad de la serie. Permite probar la respuesta transitoria de fuentes de alimentación conmutadas y la tolerancia instantánea a altas corrientes de convertidores CC-CC y baterías.
*La respuesta dinámica del IT8900E es de 10 kHz
Función de control analógico externo

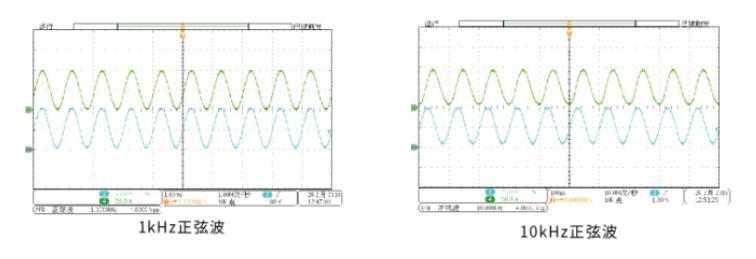

La carga electrónica de la serie IT8900A/E cuenta con una interfaz de control analógica, ideal para control industrial o expansión paralela de la potencia de carga. En este tipo de control, la salida de 0 a 10 V del PLC controla la variación de escala completa del 0 al 100 % del CC/CV de la carga. En comparación con el control en tiempo real del ordenador central, el tiempo de respuesta es más rápido (hasta 10 µs), el tiempo de paso único es <10 ms y la precisión puede alcanzar el 1 %. Además, ofrece la ventaja de un número ilimitado de pasos. La figura a continuación muestra la interfaz analógica de entrada de onda sinusoidal de 0 a 4,2 V, que controla la carga dinámica de 0 a 100 A del IT8900A. La amplitud de la forma de onda y el grado de restauración de fase por debajo de 10 kHz son elevados. Se puede aplicar a pruebas de baterías con diversas formas de onda complejas y también para análisis de impedancia de pilas de combustible. En la expansión paralela de la potencia de carga, la interfaz analógica se puede utilizar para la interfaz de control analógico diferencial en paralelo. En comparación con la comunicación paralela del puerto LAN independiente tradicional, los datos son más estables y confiables.
Varias funciones de protección
La serie IT8900A/E proporciona una variedad de funciones de protección de voltaje y corriente, que incluyen arranque suave al arranque, descarga suave al apagado, protección contra oscilación de corriente, sobretensión, sobrecorriente, sobrepotencia, sobretemperatura, límite de corriente, protección de límite de potencia, protección contra bloqueo del ventilador, etc., que pueden prevenir daños a la carga o al DUT causados por oscilación causada por mal funcionamiento, entorno de trabajo hostil y desajuste del bucle de corriente, y proteger la seguridad del personal.

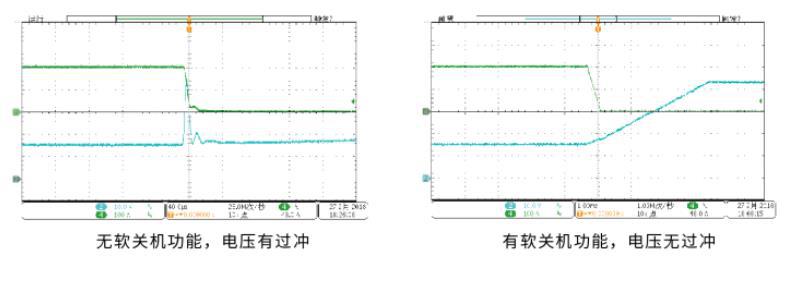

Función de arranque suave y apagado suave
El IT8900A/E cuenta con funciones de arranque y apagado suaves, que evitan que la carga se cargue demasiado rápido, reduciendo instantáneamente la tensión de alimentación o apagándola instantáneamente, lo que provoca picos de tensión. Es decir, se puede configurar la pendiente de encendido y activar la pendiente de apagado.
