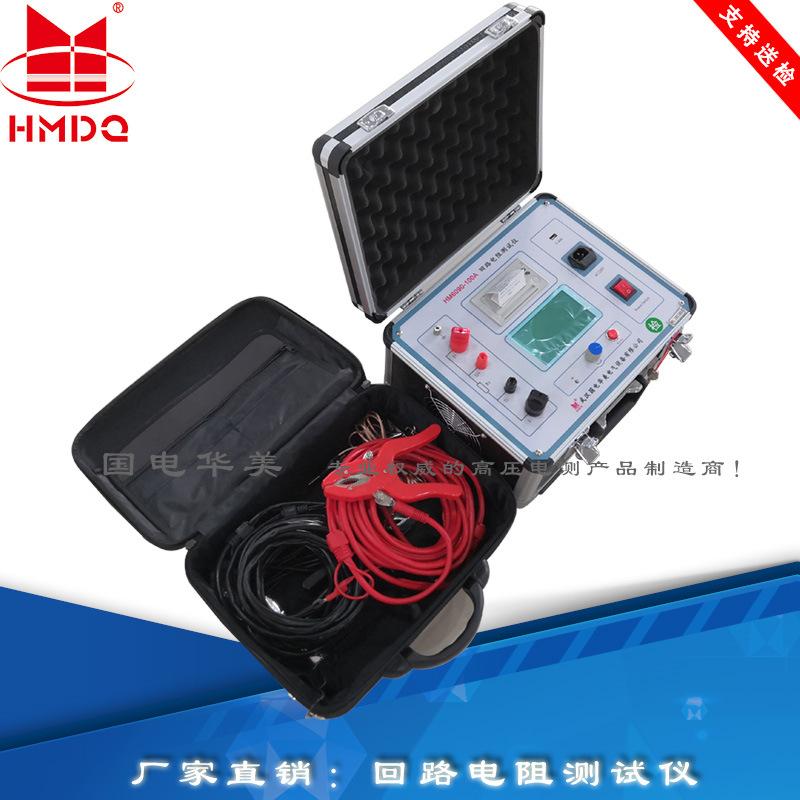

HM6090-100A Probador de resistencia de bucle inteligente Probador de resistencia de contacto Microohmímetro digital Fabricante

Actualmente, el puente de CC de doble brazo QJ44 convencional se utiliza ampliamente en los sistemas de energía para medir la resistencia de contacto. Sin embargo, la corriente de prueba de este tipo de puente es solo del nivel de mA, lo que dificulta encontrar defectos como la reducción del área de la sección transversal del conductor del bucle. Al medir la resistencia de contacto del bucle conductor de un interruptor de alta tensión, debido a la influencia de la película de aceite y la capa de óxido entre los contactos, el valor medido es varias veces mayor y no puede reflejar verdaderamente el valor de la resistencia de contacto. Por esta razón, el último estándar del Ministerio de Energía Eléctrica DL/T845.4-2004 "Condiciones Técnicas Generales para Dispositivos de Medición de Resistencia: Probador de Resistencia de Bucle" y la nueva versión de las regulaciones de verificación JJG1052-2009 "Regulaciones de Verificación para Probadores de Resistencia de Bucle y Probadores de Resistencia de CC" estipulan que la corriente de medición para medir la resistencia de contacto de (seccionadores) interruptores, interruptores automáticos, etc. no debe ser inferior a CC 100A, y el tiempo mínimo de mantenimiento de la corriente no debe ser inferior a 60S para garantizar resultados de prueba precisos.

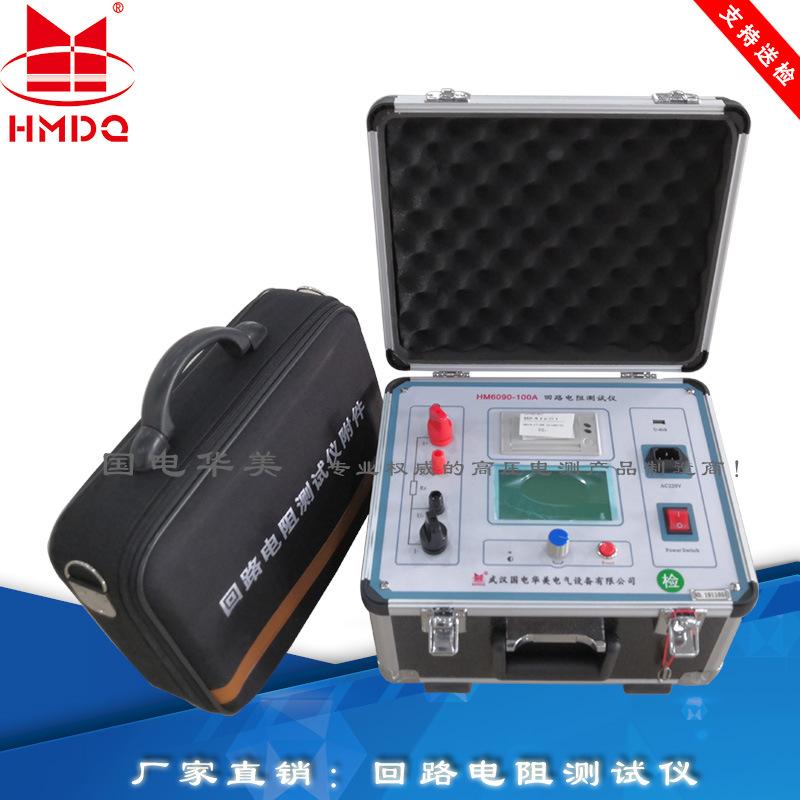

El panel de operación HM6090-100A adopta un diseño ergonómico, que se ajusta a los hábitos de operación. Adopta fuente de alimentación conmutada de alta frecuencia y tecnología de circuito digital, y es adecuado para medir la resistencia de bucle de equipos de control de interruptores. La corriente de prueba adopta el CC 100A recomendado por la norma nacional. La resistencia de bucle se puede medir directamente bajo la condición de CC 100A, y los resultados de la prueba se muestran en una LCD de pantalla grande. También tiene funciones como almacenamiento de datos, impresión de salida, ajuste de tiempo, etc. También hay un rango de 50A para que los usuarios elijan; tiempo de prueba personalizado, tiempo establecido 599S, que es mucho mayor que los 60S especificados en la norma; puede alcanzar una resolución de 0.01μΩ y es muy estable. El rendimiento supera al de los micro-ohmímetros de alta corriente importados. Cumple con los requisitos de mantenimiento in situ de interruptores de alta tensión de los departamentos de energía y suministro eléctrico y pruebas de resistencia de bucle de fábricas de interruptores de alta tensión.

Es adecuado para la medición de alta precisión de la resistencia de contacto (bucle) de interruptores de alta y baja tensión y la resistencia de CC de líneas de cable. También es adecuado para otras ocasiones que requieren gran corriente y medición de micro resistencia.

1.Alta corriente：La nueva tecnología de fuente de alimentación conmutada puede emitir continuamente una gran corriente durante mucho tiempo, superando las desventajas de la corriente instantánea de la fuente de alimentación por pulsos, y puede romper eficazmente la película de óxido de los contactos del interruptor para obtener buenos resultados de prueba.

2.Alta estabilidad:En condiciones de interferencia severa, el último dígito de los datos en la pantalla LCD puede estabilizarse dentro del rango de ±1 palabra, con lecturas estables y buena repetibilidad.

3.Alta precisión:Adopta muestreo AD Σ-Δ de alta velocidad de 16 bits de doble canal y la última tecnología de procesamiento de señal digital, con una alta resolución de 0.01μΩ. Actualmente es el probador de resistencia de contacto más estable con una resolución de 0.01μΩ, y su rendimiento supera al de los micro-ohmímetros de alta corriente importados.

4.Inteligente:CPU importada de alto rendimiento, el sistema cambia automáticamente el rango según el tamaño de la señal durante la medición para garantizar la precisión de la prueba. El circuito de protección contra sobretemperatura puede detener automáticamente la corriente de salida cuando el instrumento excede la temperatura establecida para garantizar el uso seguro del instrumento.

5.alta calidad:Todos los componentes clave son importados. El circuito de compensación de temperatura inteligentemente diseñado elimina eficazmente la influencia de la temperatura ambiente en los resultados de medición. El uso de conectores militares mejora la resistencia a las vibraciones.

6.Poderoso:El flujo de corriente es libremente seleccionable entre 50A y 100A, y el tiempo de prueba es 5s~599sSe puede configurar arbitrariamente dentro del rango, superando los defectos de otros instrumentos similares en los que el tiempo de medición no se puede configurar o el tiempo de trabajo continuo es demasiado corto, y supera con creces el rendimiento de otros instrumentos similares.

7.Interfaz hombre-máquina amigable:Gire el ratón para ingresar datos, lo cual es conveniente y rápido. Puede configurar la fecha y la hora del instrumento de forma independiente, guardar los datos de medición en tiempo real e imprimir los resultados de medición inmediatamente.

8.USBGuardar:Los datos medidos se pueden transferir a un disco USB a través de la interfaz USB y analizar y procesar aún más en conjunto con el software del ordenador host.

9.Fácil de usar:Tamaño pequeño, peso ligero, fácil de transportar.

1、Rango de medición: 0~2999.9μΩ

2、Resolución:

3、Flujo de prueba: DC50A, 100A salida fija de dos velocidades

4、Precisión de medición: ±(0.5% rd+2d)

5、Tiempo de trabajo continuo: 5s~599s

6、Modo de visualización: Pantalla LCD china de pantalla grande

7、Método de comunicación: Transferencia por disco U

8、Fuente de alimentación de trabajo: AC220V±10% 50Hz

9、Potencia de la máquina: 600W

10、Registros máximos de almacenamiento: 200

11、Entorno de trabajo: Temperatura -10℃~40℃Humedad ≤80%HR

12、Volumen: 360×300×250 mm

13、Peso: 8 kg (excluyendo accesorios)
