Placa base N76E003AT20, placa base, componentes electrónicos de escritura Nu-Link, placa de desarrollo de microcomputadora de un solo chip.
Precio por pieza incluyendo entrega a México
Cantidad
Producto seleccionado
Especificaciones del producto
Tipo
N76E003AT20 system board
Marca
Sayid
Modelo
N76E003AT20 system board
Corriente de suministro
Original factory standard
Voltaje de la fuente de alimentación
Original factory standard
Fuerza
Original factory standard
Campo de aplicación
Industrial Grade
Dimensión total
Development Board
Interfaz
Development Board
Nivel de protección
Development Board
Tipo
N76E003AT20 system board
Marca
Sayid
Modelo
N76E003AT20 system board
Corriente de suministro
Original factory standard
Voltaje de la fuente de alimentación
Original factory standard
Fuerza
Original factory standard
Campo de aplicación
Industrial Grade
Dimensión total
Development Board
Interfaz
Development Board
Nivel de protección
Development Board
Tipo
N76E003AT20 system board
Marca
Sayid
Modelo
N76E003AT20 system board
Corriente de suministro
Original factory standard
Voltaje de la fuente de alimentación
Original factory standard
Fuerza
Original factory standard
Campo de aplicación
Industrial Grade
Dimensión total
Development Board
Interfaz
Development Board
Nivel de protección
Development Board
Detalles del producto
El texto en las imágenes se puede traducir

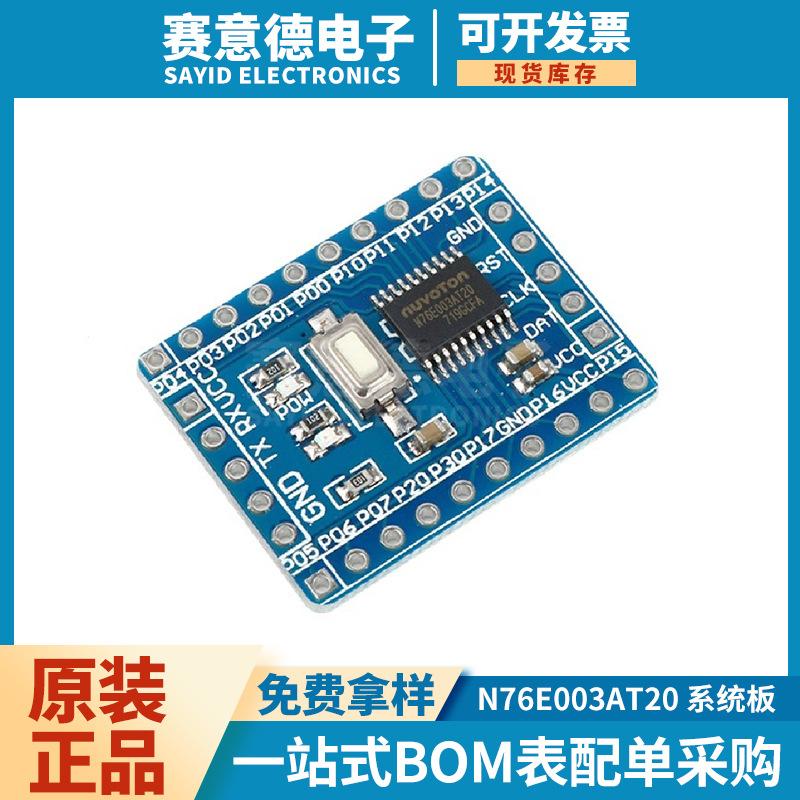

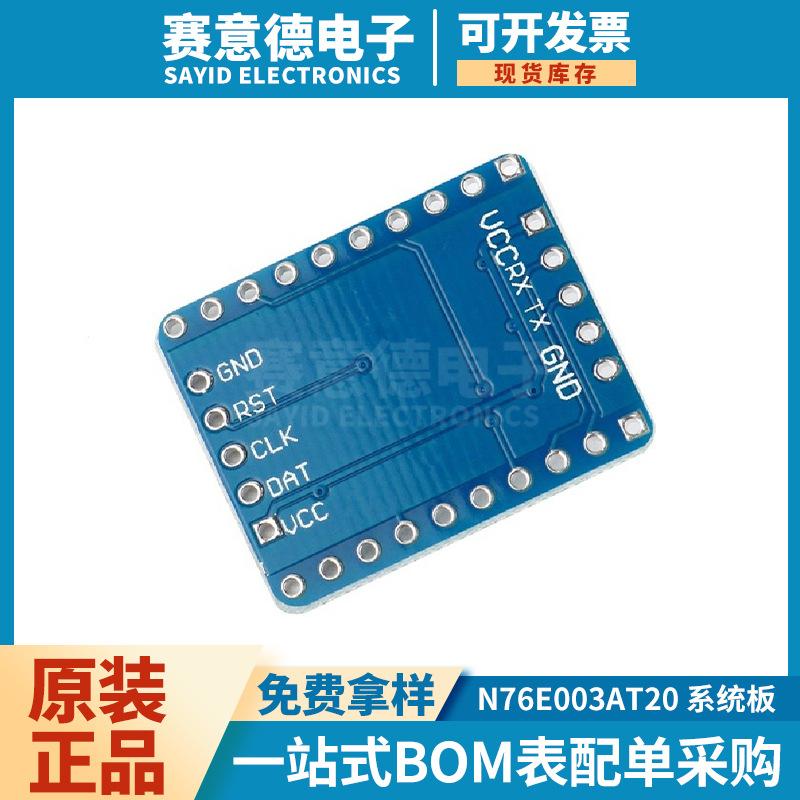

N76E003AT20 placa de desarrollo de sistema mínimo quema nu-link

(Detalles proporcionados en chino e inglés)

Descripción en chino:

¡Todas las interfaces de la placa de sistema mínimo N76E003 están expuestas! !

Este es un chip con gran potencial, 51 núcleos, fácil de usar, bajo consumo de energía, alto rendimiento y precio asequible. Tiene gran potencial en el Internet de las Cosas y aplicaciones generales. Comparado con el chip STC, tiene ventajas en marca, rendimiento e incluso precio. Ya sea que estés desarrollando o aprendiendo, es una buena elección.

Características del producto

N76E003 es un producto de la serie MCU 8051 de alta velocidad 1T, que proporciona 18 KB de Flash ROM, Flash de Datos configurable y 1 KB de SRAM de alta capacidad, soporta un amplio rango de voltaje de operación de 2.4V a 5.5V y un rango de temperatura de operación de -40℃ a 105℃, y tiene altas capacidades de anti-interferencia de 7KV ESD/4KV EFT.


El N76E003 proporciona hasta 18 pines de E/S en un paquete de 20 pines; los periféricos incluyen puertos serie duales, SPI, I2C y salida PWM de 6 canales; oscilador de cristal RC de alta precisión de 16 MHz incorporado con < 2% de error y ADC de alta resolución de 8 canales y 12 bits que son mejores que productos similares; y tiene autodespertar, detección de bajo voltaje y otras funciones; proporciona paquetes pequeños TSSOP20 (4mm*6.5mm) y QFN20 (3mm*3mm), combinando alto rendimiento y flexibilidad de diseño.

característica
CPU:
– Microcontrolador CMOS de núcleo 8051 de 8 bits 1T totalmente estático.
– El conjunto de instrucciones es totalmente compatible con MCS-51.
– Configuración de interrupciones de prioridad de 4 niveles.
– Punteros de Datos Duales (DPTRs)
Condiciones de trabajo:
– Amplio rango de voltaje de operación de 2.4V a 5.5V.
– Amplia frecuencia de operación hasta 16MHz.
– Temperatura de operación grado industrial -40℃ a +105℃.
Memoria:
– Hasta 18K bytes de área de código de programa de usuario APROM.
– Área de código de arranque LDROM configurable de 4K/3K/2K/1K/0K bytes, los usuarios pueden configurar flexiblemente el propósito.
– Todas las áreas FLASH están divididas en páginas de 128 bytes.
– Función de programación IAP integrada.
– Función de cifrado de código.
– 256 bytes de RAM de acceso directo en chip.
– 768 bytes adicionales de RAM indirecta en chip (XRAM) leídos y escritos mediante instrucciones MOVX.
Fuente de reloj:
– Oscilador interno de alta velocidad de 16 MHz, ±1% de precisión a 5.0V. ±2% de precisión en todo el rango de operación.
– Oscilador interno de baja velocidad de 10 kHz.
– Soporta entrada de reloj externo.
– Admite la función de conmutación instantánea de software del reloj del sistema (sobre la marcha).
– Soporta división de reloj configurable por software hasta 1/512.
Función:
– Hasta 17 pines estándar de propósito general, más 1 pin que solo se puede usar como entrada. Todos los pines de salida se pueden configurar con dos velocidades de respuesta de salida a través de software
– Pines de interrupción externa estándar ?????? y ??????
– Dos temporizadores/contadores de 16 bits 0 y 1, compatibles con el 8051 estándar
– Un temporizador de 16 bits 2 con función de captura de entrada de 3 vías, 9 pines de entrada disponibles
– Un temporizador de función de recarga automática de 16 bits 3, que se puede usar para configurar la velocidad de transmisión del puerto serie UART
– Un conjunto de interrupciones de conteo PWM de 16 bits
– Un conjunto de temporizadores watchdog (WDT), con un reloj interno independiente de 10 kHz como fuente de reloj
– Un conjunto de temporizadores de función de auto-despertar (WKT) para el despertar autónomo en modo de bajo consumo
– Dos puertos serie full-duplex con detección de errores de trama y reconocimiento automático de dirección. Los pines TXD y RXD de UART0 se pueden cambiar mediante software
– Un conjunto de buses SPI, cuando el reloj del sistema es de 16MHz, la tasa de transmisión máxima tanto del modo maestro como del modo esclavo puede alcanzar 8Mbps
– Un bus I2C, la tasa de transmisión máxima tanto en modo host como en modo esclavo puede alcanzar 400 kbps
– Tres pares, modulador de ancho de pulso (PWM) de 6 canales, se pueden seleccionar 10 pines de salida, resolución de 16 bits, con diferentes modos de trabajo y función de freno por falla
– Se pueden configurar hasta 8 canales de función de interrupción por pin. Todos los puertos de E/S admiten esta función y se pueden configurar por software para activar por flanco o nivel
– Un conjunto de ADC de 12 bits, con una tasa de conversión máxima de 500 ksps, arranque por hardware y comparación de los resultados de conversión para facilitar el control de las funciones del motor
Módulo de Gestión de Energía:
– Dos modos de ahorro de energía: Modo inactivo y Modo de apagado
Monitoreo de energía:
– Detección de Baja Tensión (BOD) se utiliza para detectar bajo voltaje de suministro del sistema, selección de voltaje de 4 niveles, respuesta configurable por interrupción o reinicio
– Reinicio al encender (POR)
Fuertes capacidades ESD y EFT
Herramientas de Desarrollo:
– Depuración en chip Nuvoton (simulación OCD) basada en el entorno de desarrollo KEILTM
– Programación en circuito Nuvoton (Programación ICP)
– Programación en sistema Nuvoton (programación ISP), grabando el chip a través de UART

Comparado con STM8S003F3P6

STM8S003F3P6: Un total de 20 pines, soporta hasta 16 GPIOs, soporta 16 interrupciones externas; 2 temporizadores de 16 bits [TIM1/TIM2], puede generar hasta 3 señales PWM; 5 canales ADC, soporta SPI/I2C/UART; 8KBYTE FLASH, 1K RAM, 128 BYTE EEPROM; y oscilador de alta velocidad de 16M incorporado, WDG, etc.

Juzgando por el rendimiento del dispositivo solo: ​​El N76E003AT20 de Nuvoton tiene ventajas más clásicas:

• 1T/8051: Microcontrolador 1T con buena relación calidad-precio, 8051 es el núcleo clásico con el que estamos más familiarizados;

• 18KB Flash ROM: Mejor que 8KB Flash, y los 18KB completos de memoria flash se pueden usar como espacio de almacenamiento de datos;

• SRAM de 1024B ;

• 17 + 1 puertos de entrada: mejor que admitir hasta 16 GPIO;

• 2*UART, I2C, SPI: mejor que SPI/I2C/UART (un UART más);

• 8 canales de ADC de 12 bits: mejor que un ADC de 10 bits de 5 canales;

• 6 canales de PWM de ciclo de trabajo individual: mejor que la salida PWM de 3 canales;

• LIRC de 10 KHz para reinicio WDT / WKT ;

• HIRC de 16MHz ±1% Temperatura ambiente ±2% condición completa;

• Rango de temperatura más amplio de -40~105℃;

• Rango de voltaje de suministro más amplio de 2.4V a 5.5V;

• TSSOP20 / QFN20;

• ESD y EFT: HBM/8KV MM/400V, Más de 4KV, excelente ESD y EFT, capacidades de protección contra interferencias y ESD;

Descripción en inglés:

Descripción del Producto:

N76E003 placa de sistema mínimo todos los pines de interfaz a!!!!!

Este es un chip muy potencial, núcleo 51, los competidores, bajo consumo de energía, alto rendimiento, asequible, en el Internet de las cosas y aplicaciones comunes tiene un gran potencial, con chips en STC, marca, rendimiento, incluso el precio tienen ventaja, desarrollo, hagas lo que hagas o aprendas, son buenas opciones.

Características del producto

N76E003 para productos de la serie de microcontroladores 8051 de alta velocidad 1T, proporciona 18 KB de Flash ROM, Flash de datos configurable con alto volumen de 1 KB de SRAM, soporta un amplio voltaje de trabajo de 2.4 V a 5.5 V y temperatura de -40 ℃ a 105 ℃, y alta capacidad anti-interferencia 7 kv ESD / 4 kv EFT.


N76E003 bajo encapsulado de 20 pines proporciona hasta 18 pies de E/S raíz; El periférico contiene puertos serie dobles, SPI, I2C, salida PWM de 6 canales; El integrado es superior a productos similares de < 2% de error de cristales RC de alta precisión de 16 MHz con ADC de 12 canales y alta resolución; Y tiene auto-despertar, detección de bajo voltaje y otras funciones; Proporciona TSSOP20 (4 mm * 6.5 mm) y QFN20 (3 mm * 3 mm), empaquetado pequeño, tanto de alto rendimiento como de diseño flexible.

características
UPC:
- todo estático ocho 1 t microcontrolador CMOS de núcleo 8051.
- el conjunto de instrucciones es completamente compatible con MCS - 51.
Configuración - 4 interrupciones de prioridad.
- punteros de datos dobles (DPTRs)
Condiciones de trabajo:
- amplio voltaje de trabajo de 2.4 V a 5.5 V.
- amplio rango de frecuencia de trabajo hasta 16 MHZ.
- temperatura de trabajo industrial de 40 ℃ a + 105 ℃.
Almacenamiento:
- hasta 18 k bytes de área de código de usuario APROM.
- se puede configurar a 4 k / 3 k / 2 k / 1 k / 0 k bytes de área de código de arranque LDROM, el usuario puede usar la configuración flexible.
- toda el área FLASH dividida en páginas de 128 bytes.
- función de programación IAP integrada.
- cifrado de código.
- 256 bytes de RAM de acceso directo en chip.
- 768 bytes adicionales de RAM de acceso indirecto en chip (XRAM) a través de las instrucciones MOVX, hablando, leyendo y escribiendo.
La fuente de reloj:
- Oscilador interno de alta velocidad de 16 MHz, en la condición de potencia 5.0 V + / - nivel de precisión del 1%. Todas las condiciones de trabajo varían nivel de precisión + / - 2%.
- Oscilador interno bajo de 10 kHz.
- admite entrada de reloj externo.
- función de conmutación de software en tiempo real del reloj del sistema de soporte (Sobre la marcha).
- admite la configuración del software además de la frecuencia más alta hasta 1/512.
Función:
- hasta 17 pines comunes estándar, y solo uno puede ser pin de entrada. Todos los pines de salida pueden emitir dos pendientes mediante configuración de software (tasa de respuesta)
- pines de interrupción externa estándarN76E003AT20-系统板-25-1全.jpg
