Emulsión asfáltica horno de aceite de conducción de calor a gas 3 millones da Ka 3500KW horno de portador térmico orgánico

1. Acerca de300Descripción del rendimiento de la caldera de aceite térmico a gas Wan:Horno de aceite térmico a gas para asfalto emulsionadoHorno de fluido térmico orgánico de 3 millones de kcal 3500KW

1Modelo de caldera:AA（Q）W-3500-YQ

2, Potencia térmica nominal:3.5MW/h

3,fuerza:3500KW

4, Presión de cálculo de diseño:1.1Mpa

5, Valor calorífico total:300Diez milkcal

5, Temperatura nominal de salida de aceite:320°C

6Temperatura nominal del agua de retorno:290°C

7, Presión de prueba hidrostática:1,2 Mpa

8, Eficiencia térmica de diseño:93.39%

9,temperatura de escape:120.28°C

10, Consumo de combustible:436.88Nm³/hora

11, Gas natural de bajo poder calorífico:35.6MJ/Nm³

12, Modelo de aceite de transferencia de calor medio:Caldera de Aceite Térmico a Gas para Asfalto Emulsionado L-QD340Horno de fluido térmico orgánico de 3 millones de kcal 3500KW

13, Volumen de aceite circulante:187.51m³/H

14, Capacidad de aceite del cuerpo principal:3.22m³

15, Diámetro de aceite de entrada y salida de la caldera:DN200

16, Puerto de drenaje de aceite de la caldera:DN25

17, Puerto de escape auxiliar del cuerpo de la caldera:DN20

18, Diámetro de la puerta a prueba de explosiones de la caldera:Φ426

19, Agujero de extinción de incendios:DN20

20, Ahorro de energía importación y exportación:DN65

21, Tanque de almacenamiento de aceite bajo:10 metros³

22, Tanque de expansión de posición alta:5 metros³

23, Separador de aceite y gas:DN200

24,fuente de alimentación:380 V 50 Hz

25, Capacidad instalada:75 kW

26, Bomba de aceite de circulación:55KWElevar70Medidor de flujo200 metros³/H

27, Bomba de inyección de aceite:1.5KWfluir3,3 millones³/H

28, Combustible aplicable: gas natural, gas licuado, biogás, gas de carbón, combustible diésel, etc.

29,Dimensiones:5941×2900×3000 (Largo, ancho y altomm）

30,Peso del envío:23T(Para parámetros detallados, por favor consulte los planos)

Diagrama de flujo de instalación de horno térmico de aceite combustible bajo en nitrógeno; horno de portador de calor orgánico a gas

Diagrama de flujo de instalación de horno de aceite térmico de bajo nitrógeno de gas combustible; horno de portador de calor orgánico de gas; horno de aceite térmico montado en skid

Gabinete de control de la caldera (controla la bomba de circulación y el funcionamiento automático del quemador)

Horno térmico de aceite montado en skid de 800,000 kcal; horno térmico de aceite para planta de mezcla de asfalto

Caldera de aceite térmico de 3 millones de kcal caldera de gasoil y gas caldera de aceite térmico de 5 toneladas

Caldera de aceite térmico de 1 millón de kcal Caldera montada en patín

Caldera de aceite térmico de 3 millones de kcal caldera de gasoil y gas caldera de aceite térmico de 5 toneladas

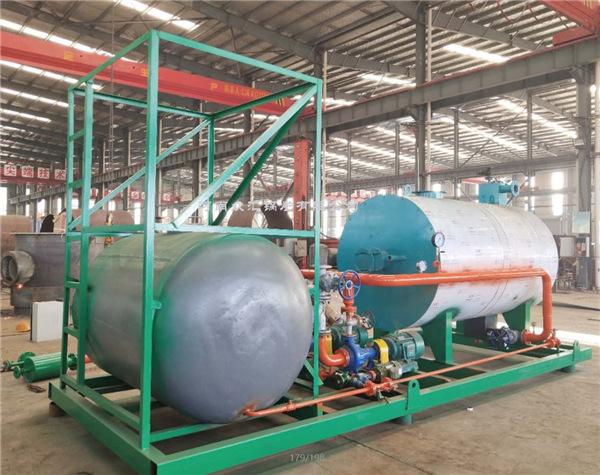

Horno de aceite térmico montado en skid de 600,000 kcal

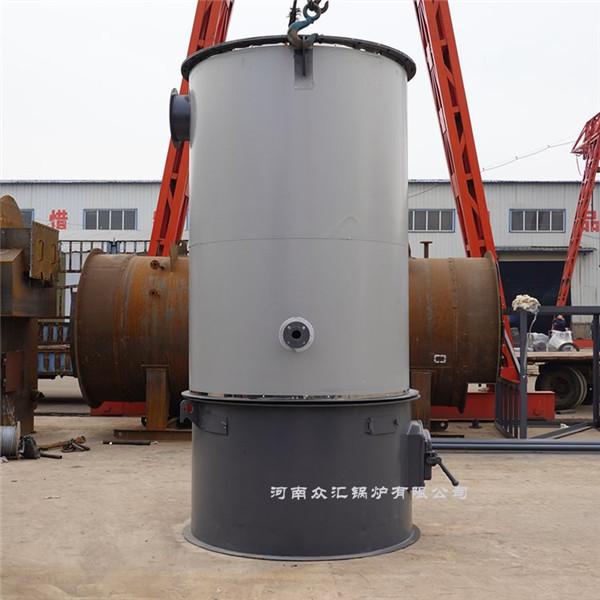

Horno térmico de aceite de biomasa vertical de tiro manual; Horno térmico de aceite de 600,000 kcal
