Perno de costura refuerzo activo de la roca circundante Nuevo tipo de perno venta al por mayor de fábrica #43 perno de costura de mina
110 días
$440.000 pedido mín (1.000 uds..
Proveedor 4.0
Cantidad
Producto seleccionado
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Coal
Modelo
Φ43
Alias
Seam bolt
Usar
New Anchor Rod for active reinforcement of surrounding rock
Diámetro de perforación
Φ43
Profundidad de perforación
5
Ángulo de perforación
360
Dimensión total
1200, 1500, 1800, 2000, 2500
Peso
2
Velocidad del eje vertical
1
Diámetro de la tubería de perforación
B19
Marca
Coal
Modelo
Φ43
Alias
Seam bolt
Usar
New Anchor Rod for active reinforcement of surrounding rock
Diámetro de perforación
Φ43
Profundidad de perforación
5
Ángulo de perforación
360
Dimensión total
1200, 1500, 1800, 2000, 2500
Peso
2
Velocidad del eje vertical
1
Diámetro de la tubería de perforación
B19
Marca
Coal
Modelo
Φ43
Alias
Seam bolt
Usar
New Anchor Rod for active reinforcement of surrounding rock
Diámetro de perforación
Φ43
Profundidad de perforación
5
Ángulo de perforación
360
Dimensión total
1200, 1500, 1800, 2000, 2500
Peso
2
Velocidad del eje vertical
1
Diámetro de la tubería de perforación
B19
Detalles del producto
El texto en las imágenes se puede traducir

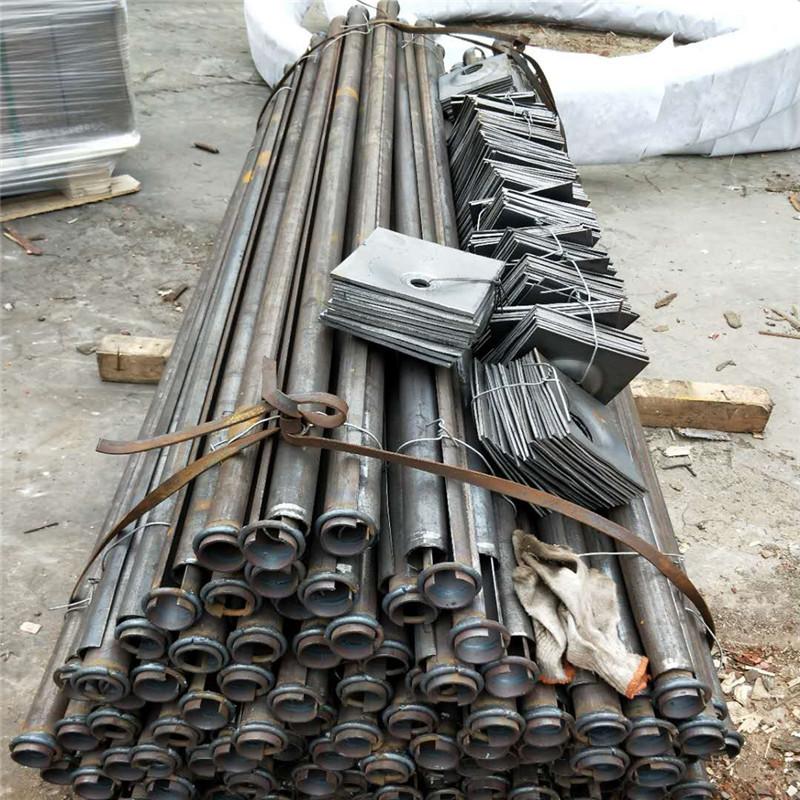

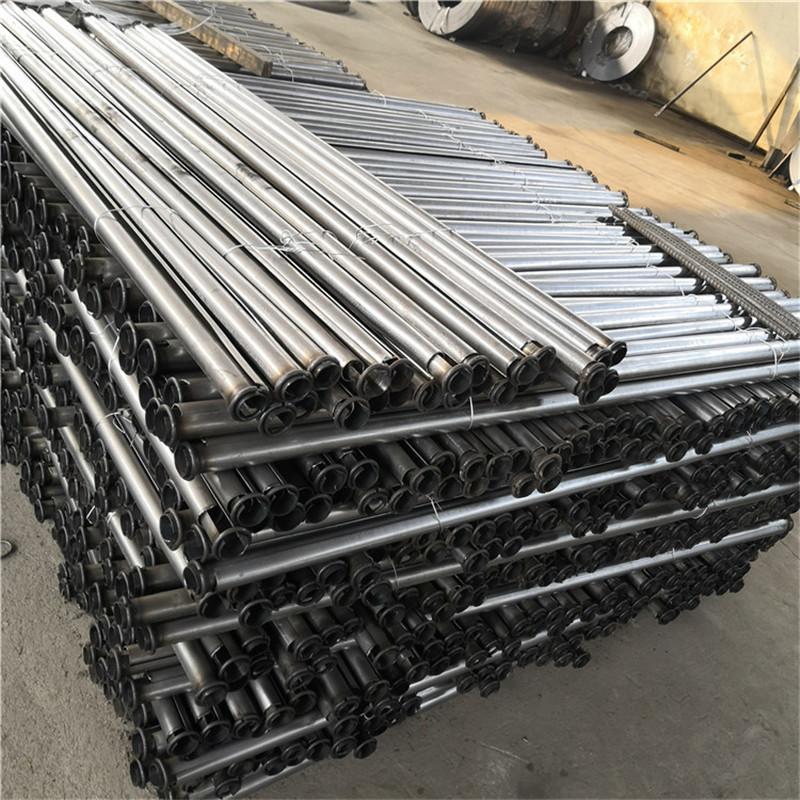

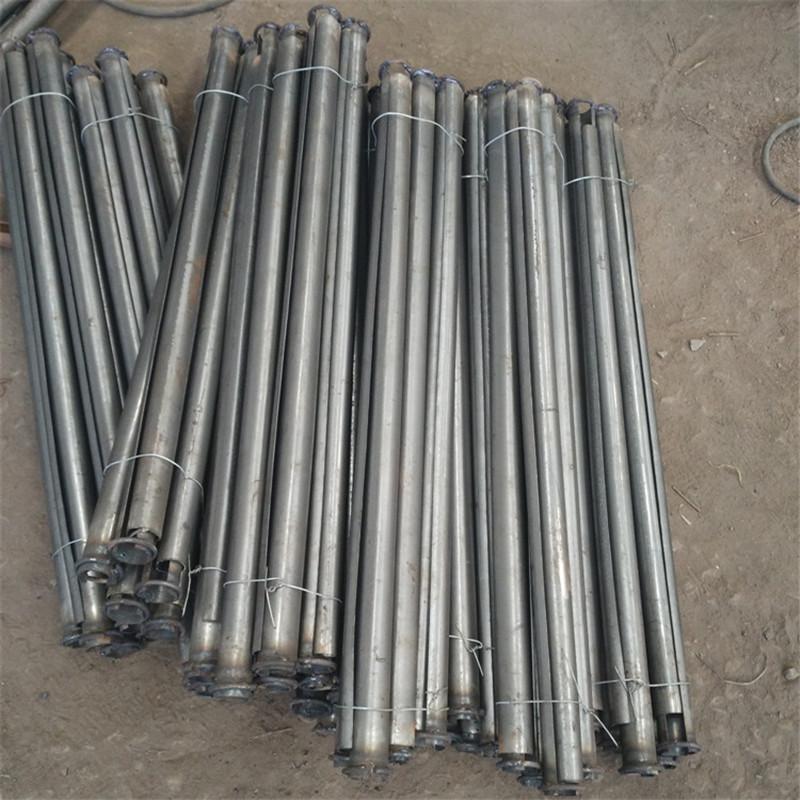

Anclaje de unión de tuberías
Descripción general del anclaje de costura de tuberías
El anclaje de tubo ranurado es un nuevo tipo de anclaje que se ancla en toda su longitud y refuerza activamente la roca circundante. Su parte tridimensional es una tubería de acero de alta resistencia con ranuras longitudinales. Cuando se instala en un agujero de perforación ligeramente más pequeño que el diámetro de la tubería, puede inmediatamente Se aplica la presión radial a la pared del agujero en toda la longitud y la fuerza de fricción que impide que la roca circundante se deslice hacia abajo, junto con la fuerza de soporte de la placa de anclaje, pone la roca circundante en un estado de tensión tridimensional y logra la grandeza de la formación rocosa. En el caso de vibración por voladura y movimiento de anclaje de la roca circundante, la fuerza de anclaje aumentará significativamente en el período posterior. Cuando la roca circundante sufre un desplazamiento significativo, el anclaje no pierde su resistencia de soporte. Tiene mejores características que el anclaje de concha expansiva.Especificaciones de anclajes de costura de tuberías
1. Diámetro exterior (mm): Φ30, Φ33, Φ40, Φ43 (±0,5);2. Longitud (mm): 1200, 1500, 1800, 2000, 2500
3. Material: Q235, 16Mn, 20Mnsi.
Principio de funcionamiento del anclaje de costura de tuberías
Al instalar el anclaje de costura de tubería en un pozo de menor diámetro que la tubería, se aplican tres fuerzas a la roca circundante: la presión radial sobre la pared del pozo a lo largo del anclaje, la fuerza de fricción para evitar que la roca se deslice hacia abajo y la fuerza de soporte de la bandeja del anclaje. Estas tres fuerzas aumentan la estabilidad de la roca circundante.Características técnicas del anclaje de costura de tuberías
1. La materia prima es una tira de acero de aleación de alta resistencia;2. Fácil de instalar;
3. No requiere agente de anclaje;
4. La fricción entre la varilla de anclaje y el macizo rocoso es grande;
5. Tiene alta resistencia al corte y a la tracción;
6. Equipado con paleta de alta resistencia, la paleta se somete a una tensión uniforme;
7. La altura del túnel es mayor que la longitud del ancla.
Requisitos técnicos para anclajes de costura de tuberías
1. La superficie de la varilla de anclaje de la tubería con costura debe ser plana, sin rayones ni óxido importantes. La soldadura debe estar libre de grietas, poros e inclusiones de escoria, y no se permite que la pared de la tubería se queme. La bandeja debe poder moverse libremente sobre el cuerpo de la varilla. La interfaz del anillo de retención y la abertura de la costura de la tubería deben estar descentradas entre 170° y 190°.2. Fuerza de extracción de la soldadura del anillo de retención ≥80kN, resistencia a la tracción del cuerpo de la barra ≥110kN, fuerza de anclaje inicial ≥25kN/m, capacidad de carga de la bandeja ≥65kN.
Rendimiento técnico del anclaje de costura de tuberías
1. Fuerza de anclaje inicial: 3~7 toneladas;2. Carga de extracción del anillo de tubería: 8~10 toneladas;
3. Resistencia a la tracción del tubo de anclaje: 12~13 toneladas;
4. La resistencia a la corrosión es entre un 20 y un 30 % mayor que la del acero A3, lo que favorece un uso a largo plazo.
Cómo utilizar el anclaje para juntas de tuberías
1. Determine la posición del orificio de anclaje de acuerdo con los requisitos de diseño y perfore los orificios con una plataforma de perforación.2. Utilice aire comprimido para soplar el polvo de roca en el agujero.
3. Instale la placa de anclaje en el cuerpo de la varilla e introduzca la varilla de anclaje en el orificio con un taladro de impacto.
