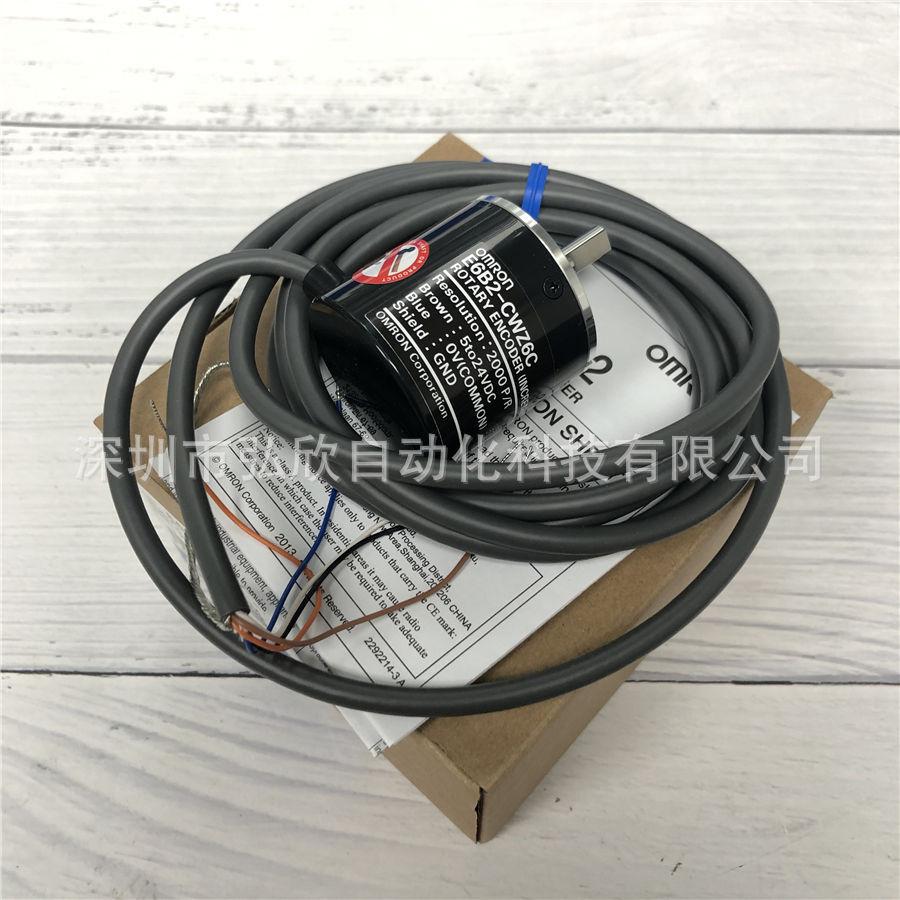

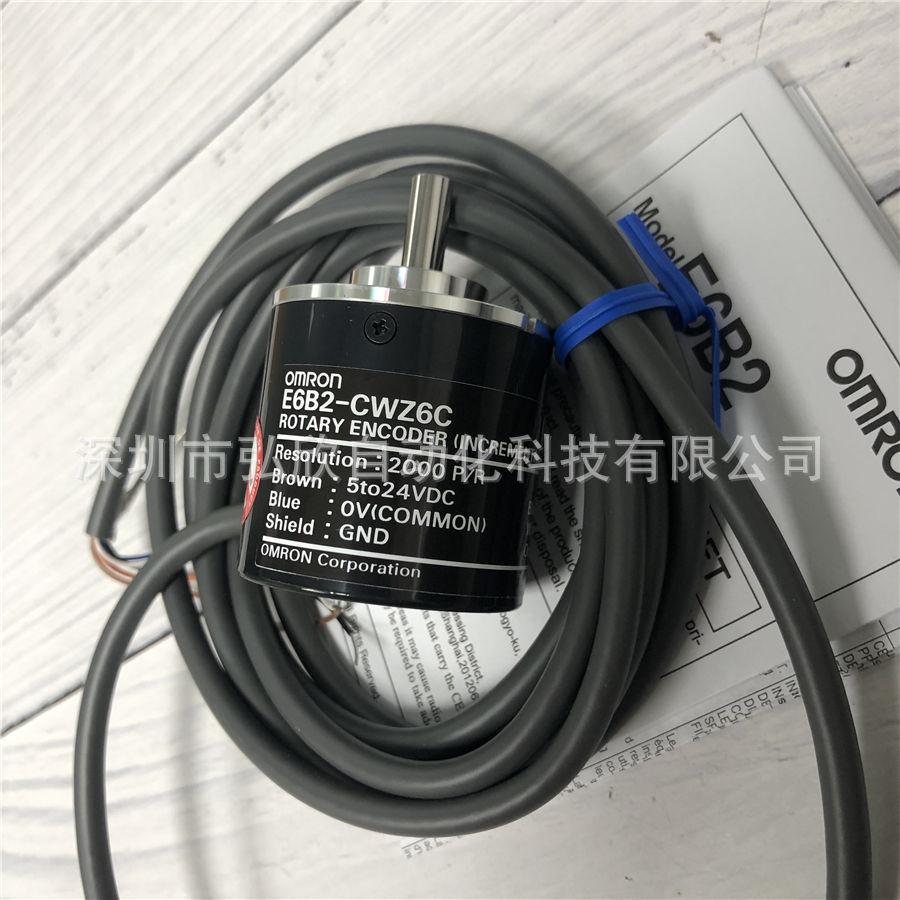

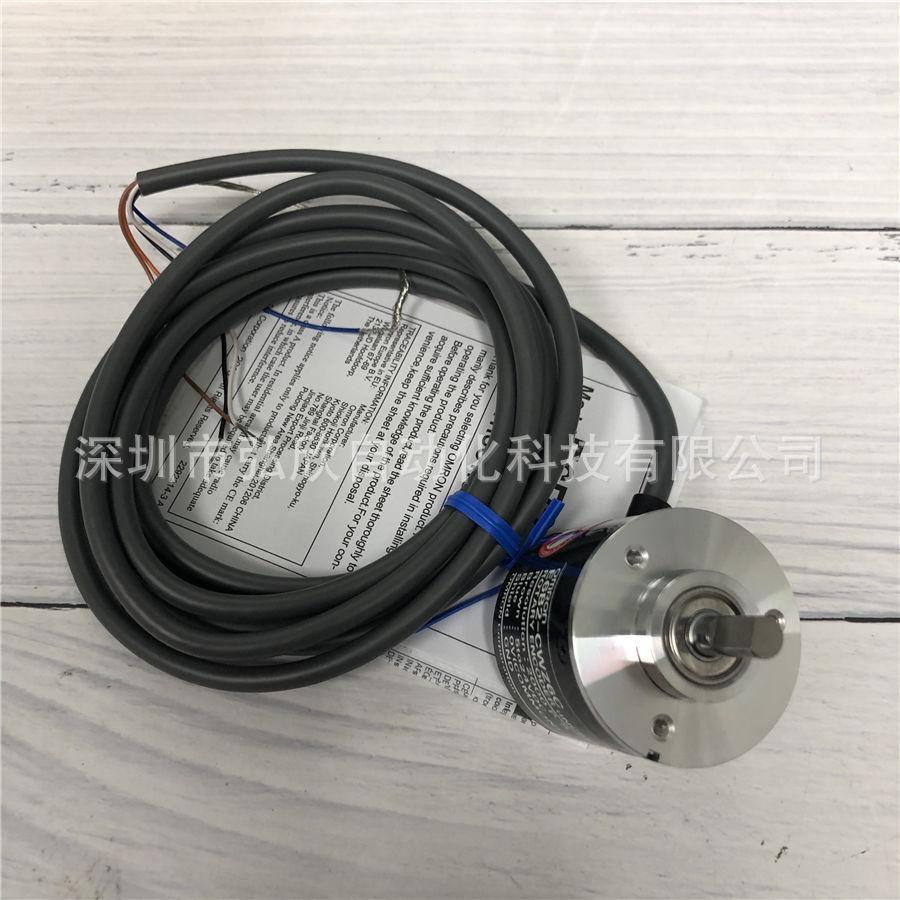

Nuevo Omron E6B2-Cwz6C 2000P/R Codificador Incremental 40 Encoder Punto de Precisión

Modelo E6B2-CWZ6C
Voltaje de alimentación DC5V—5%～24V+15% Pulso (pp) menor al 5%
Consumo de corriente*1 70 mA o menos
Resolución (pulsos/rotación) 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1,000, 1,024, 1,200, 1,500, 1,800, 2,000

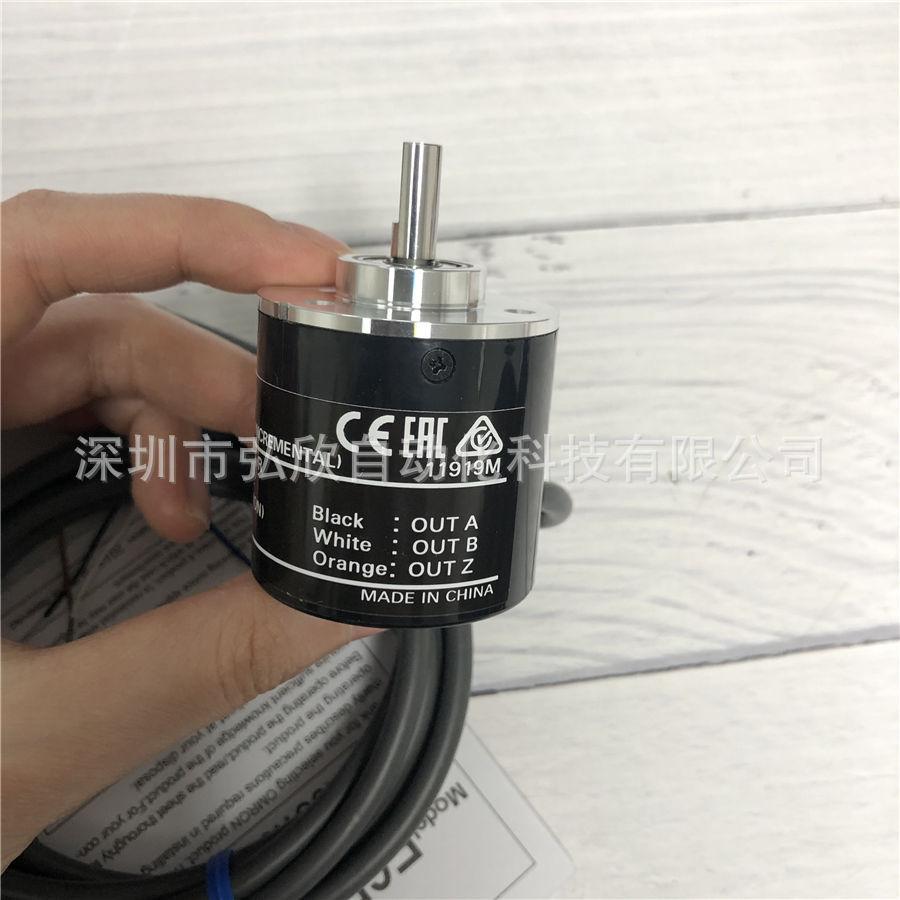

Fase de salida A, B, fase Z
Diferencia de fase de salida: Diferencia de fase entre la fase A y la fase B: 90±45℃(1/4±1/8T)
Modo de salida: Salida de colector abierto NPN
Capacidad de salida Voltaje aplicado: 30 V CC o menos Corriente síncrona: 35 mA o menos Voltaje residual: 0.4 V o menos (cuando la corriente síncrona es de 35 mA)
Frecuencia de respuesta*3 100kHz
Tiempo de subida y bajada de salida menor a 1 μs Voltaje de salida de control: 5 V Resistencia de carga 1 kΩ Longitud del cable: 2 m
Par de arranque 0.9mN·m o menos
Momento de inercia 1×10-6kg·m2 o menos (600 pulsos/rotación o menos: 3×10-7kg·m2 o menos)
Fuerza admisible del eje radial 30N
Axial 20N
Velocidad admisible: 6,000 r/min
Circuito de protección protección contra cortocircuito de carga, protección contra polaridad inversa de la fuente de alimentación
Rango de temperatura ambiente: Operación: -10～+70℃, Almacenamiento: -25～+85℃ (sin congelación)
Rango de humedad ambiental: Operación y almacenamiento: 35~85% HR (sin condensación)
Resistencia de aislamiento de 20 MΩ o más (megóhmetro DC500V) entre la unidad de carga y la carcasa exterior
Tensión de resistencia AC500V 50/60Hz 1min entre la unidad de carga y la carcasa exterior
Vibración (durabilidad) 10～500Hz, amplitud compleja 2mm o 150m/s2, 1 barrido en cada dirección X, Y, Z, 11min, 3 barridos
Impacto (durabilidad) 1.000 m/s² Direcciones X, Y, Z 3 veces cada una
Estructura de protección estándar IEC IP50
Método de conexión estándar IEC IP64 (estándar JEM IP64f a prueba de goteo y aceite)*4
Material Carcasa aleación de plomo
Aluminio
Eje SUS420J2
Peso (en estado de embalaje) aproximadamente 100 g
Accesorios: Acoplador (acoplamiento), llave hexagonal, manual de instrucciones

*1. Al encender la alimentación, fluye una corriente de arranque de aproximadamente 9 A. (Tiempo: aproximadamente 0,3 ms)
*2. La salida de línea es un circuito de transmisión de datos basado en RS-422A, que se puede utilizar para transmisión a larga distancia a través de cable de par trenzado.
(Equivalente AM26LS31 integrado)
*3. La velocidad de respuesta eléctrica está determinada por la resolución y la frecuencia de respuesta.

Todos los productos Omron vendidos por nuestra empresa se pueden reparar de las siguientes maneras (el producto debe ser original, de lo contrario Omron no lo reparará por usted)

01) Periodo de garantía: 1,5 años a partir de la fecha de fabricación.

02) Para productos como PLC y pantallas táctiles, realice una copia de seguridad de los parámetros del programa antes de enviarlos a reparar. Tras la reparación, es posible que no se conserve la configuración de los parámetros del programa.

03) Si necesita reparar un producto de automatización Omron (excluyendo agentes), puede (en China continental) enviar la orden de reparación junto con el producto defectuoso y elegir "el destinatario paga" como método de pago. (Si elige otras empresas de mensajería o necesita seguro, los gastos de envío y seguro corren por cuenta del cliente). Utilice materiales resistentes al transporte de larga distancia para asegurar las piezas reparadas y evitar daños durante el transporte.

04) Si no recibe ninguna respuesta dentro de una semana después de que se envíe el producto de reparación, llámenos al -2127 para evitar que la pieza de reparación se pierda durante el transporte.

05) Le informaremos de los resultados de la prueba por SMS o correo electrónico en el plazo de 1 día hábil tras recibir el producto reparado. Por favor, revíselo detenidamente.

06) Si el cliente repara el producto por sí mismo y el daño es grave, le devolveremos el producto original por considerarlo irreparable. Gracias por su comprensión.

07) Tras la reparación o sustitución de un producto defectuoso, no se devolverán al cliente las piezas reparadas ni las piezas originales defectuosas. Por favor, comprenda.

08) Si el resultado de la prueba es falso, deberá abonar la tarifa y recogerlo. Si no lo recoge en el plazo de un mes, Omron se encargará de ello. Por favor, comprenda.

09) El mantenimiento solo detecta y repara la falla, sin realizar un análisis detallado de la causa. Si tiene alguna duda sobre la calidad del lote, comuníquese con el personal de ventas local.

10) Si se requieren reparaciones en el extranjero, el plazo de reparación será de aproximadamente 1,5 meses debido a factores como el transporte y el despacho de aduanas. Por favor, comprenda.
