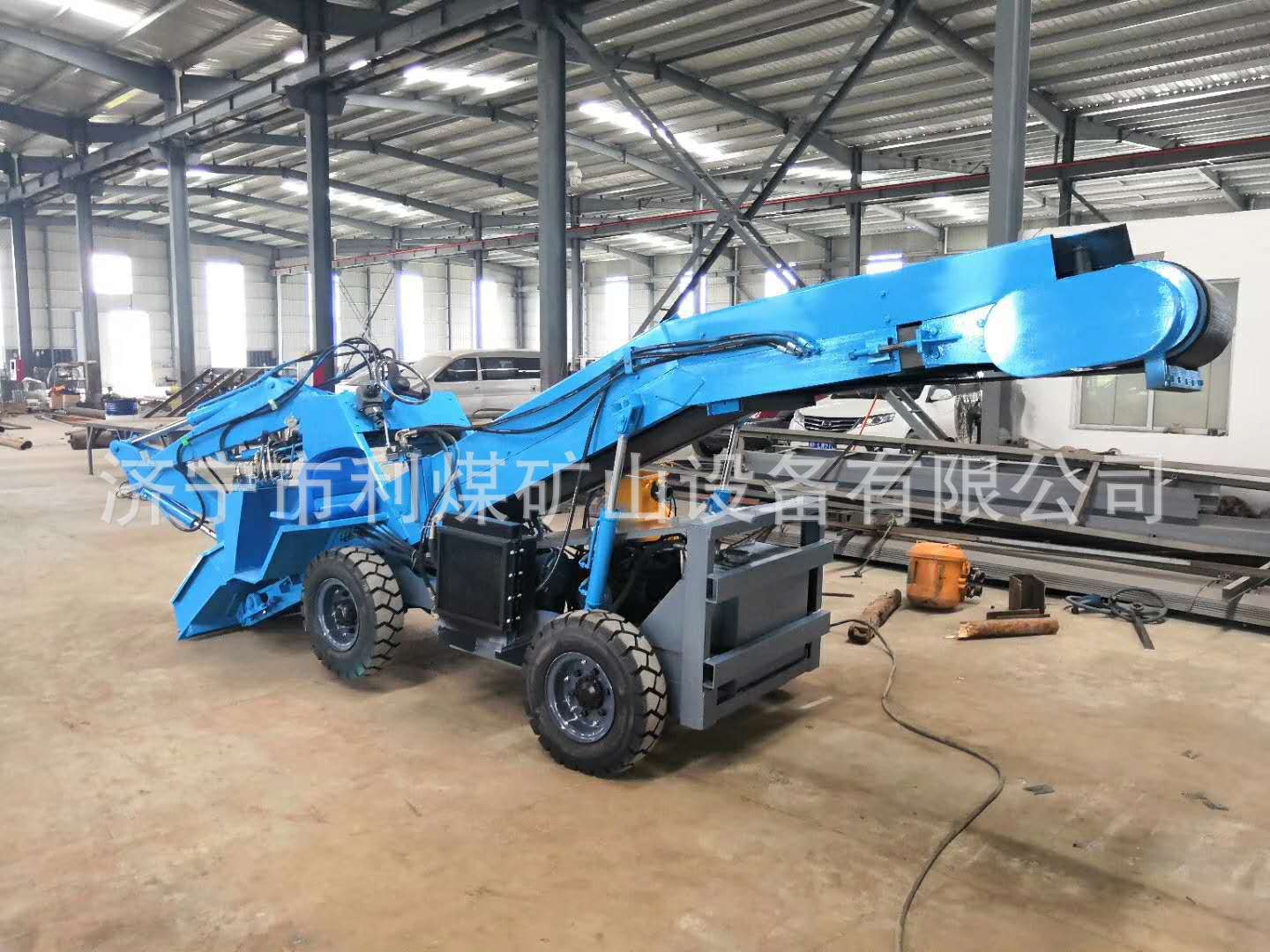

 Cargador de túnel de mina de oro

Es un equipo de carga de mineral mecanizado totalmente hidráulico que se ha mejorado y optimizado repetidamente para adaptarse a las características de las minas de oro y los túneles de profundidad inferior a 2 metros. La máquina incorpora un motor de alto par para accionar la caja de engranajes, que a su vez acciona los ejes delantero y trasero. Su estructura es más práctica y su operación y mantenimiento son más sencillos. Puede trabajar en túneles relativamente estrechos. Puede cargarse con vagones mineros sobre rieles o triciclos. Gracias a su funcionamiento totalmente hidráulico, su palado y carga son potentes, su carga flexible y la posibilidad de desmontar la máquina, lo que facilita su montaje subterráneo. Tras una sencilla capacitación, podrá dominar la tecnología de operación con soltura. Es de fácil mantenimiento y de bajo costo. Es un equipo de minería de oro con la última tecnología nacional.

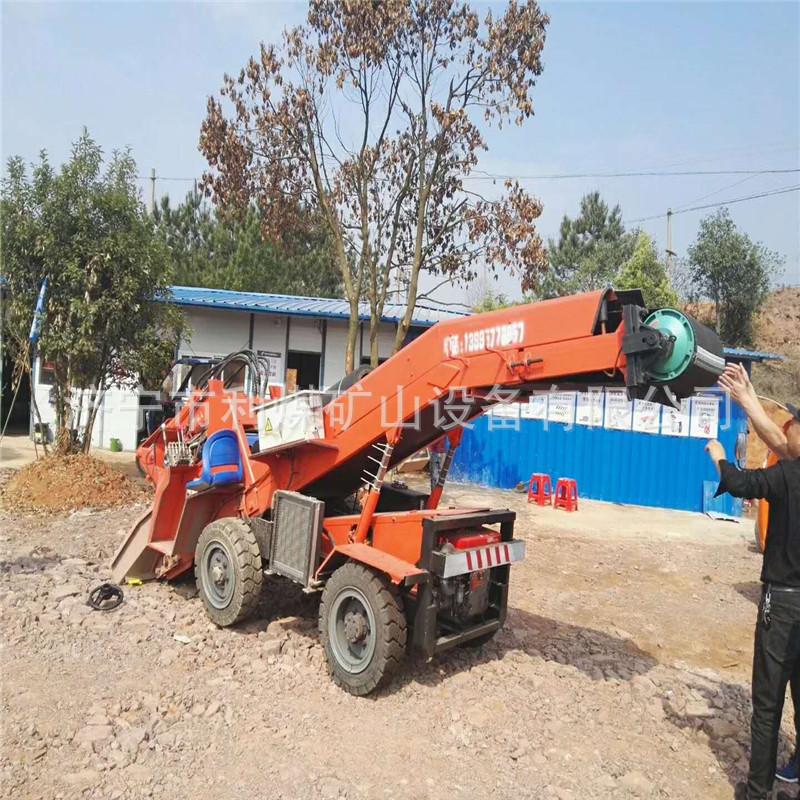

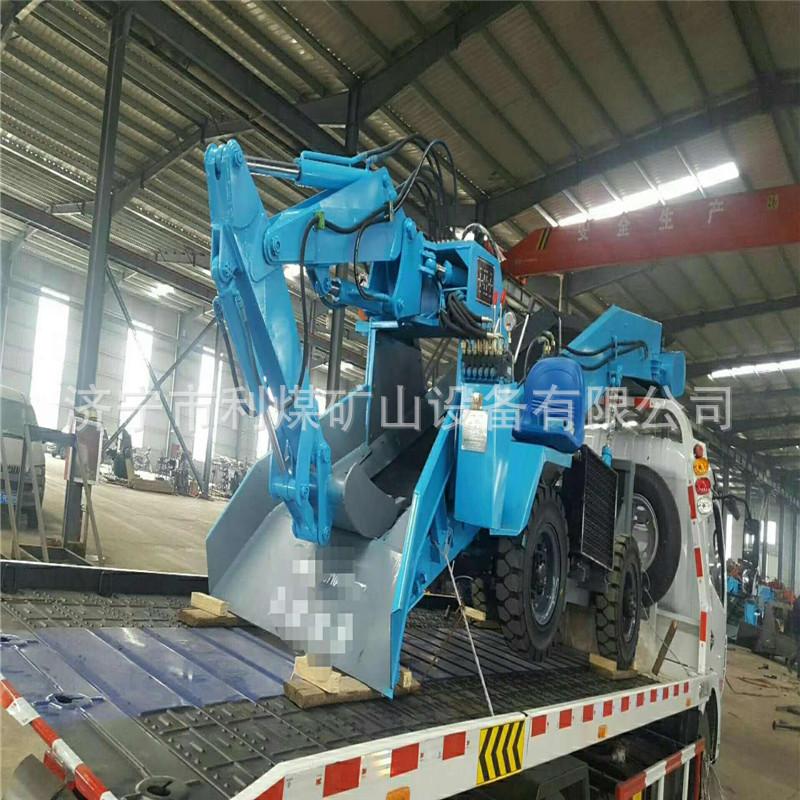

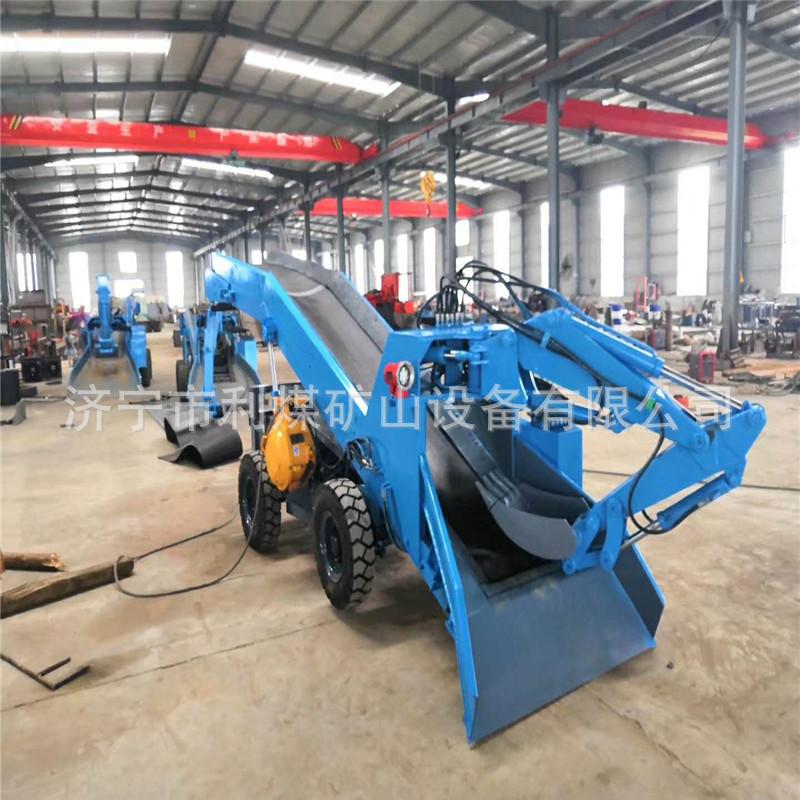

Cargador de carbón tipo rascador

Se trata de un nuevo tipo de equipo que puede sustituir la carga manual de carbón en túneles de 1,7 metros de alto y 2 metros de ancho, gracias a su funcionamiento totalmente hidráulico. El equipo está equipado con un motor 4102 de bajo consumo fabricado en Weifang (también puede equiparse con un motor diésel a prueba de explosiones, un motor a prueba de explosiones y electrodomésticos). Su transmisión delantera y trasera se realiza mediante una caja de cambios accionada por motor hidráulico, lo que garantiza una pala potente y un movimiento ágil. Gracias a su diseño especial, la parte del cucharón puede oscilar 38 grados a izquierda y derecha, y la parte trasera es plegable, lo que facilita y agiliza el cambio de radio de giro y la entrada y salida del túnel. La velocidad máxima de desplazamiento puede alcanzar los 25 km/h y la velocidad de trabajo es de 9 km/h. Tras varios años de mejoras y pruebas, la máquina ofrece una alta fiabilidad y goza de una excelente acogida entre los usuarios.

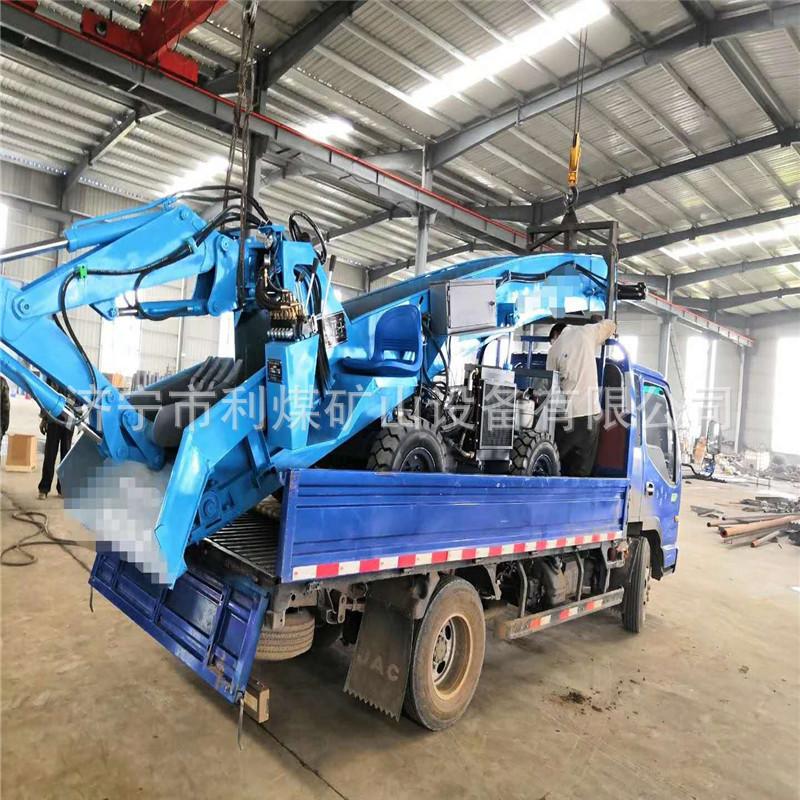

Cargadora de túneles de tipo oruga totalmente hidráulica

Incorpora una caja de cambios importada y un chasis motorizado, y el brazo de carga está controlado por piloto, lo que garantiza una carga y descarga potentes, flexibles y cómodas de operar. Puede ser eléctrico o diésel, o con motor dual. La altura de la sección de descarga trasera es ajustable y plegable, lo que facilita la entrada y salida del túnel. El método de transporte se divide en transportador de banda y transportador de rascador. El brazo grande se divide en telescópico y excavador. Se utiliza ampliamente en minas de plomo y zinc, minas de hierro y túneles de construcción hidroeléctrica. Su alta eficiencia y fácil mantenimiento son factores clave para su uso.

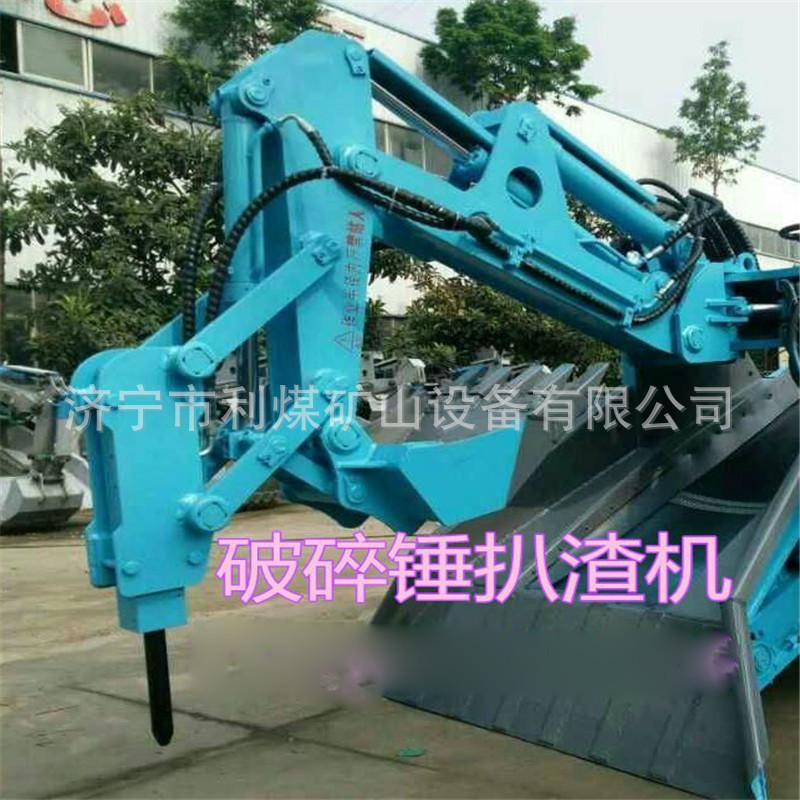

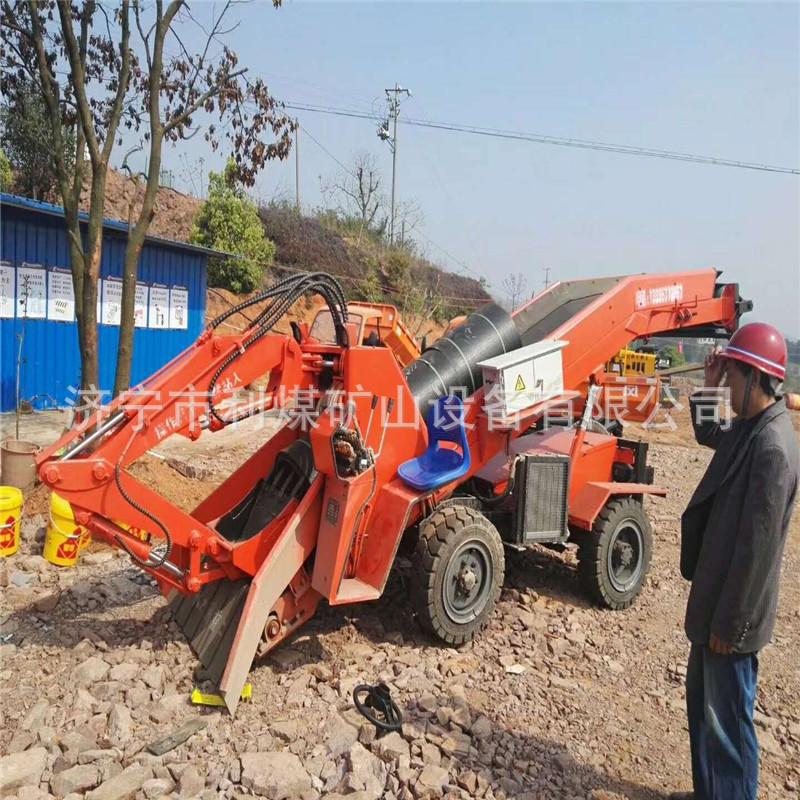

Uso del raspador de escoria: El raspador de escoria es el equipo ideal para la excavación y carga de escoria en minas de carbón, hierro, fosfato, zinc, zinc para soldadura fuerte y otras industrias mineras. También se utiliza ampliamente en la construcción de centrales hidroeléctricas, como la excavación y explotación de túneles de desviación de agua, la excavación de túneles de carreteras y ferrocarriles, y la carga de escoria. Carga grava, tierra y escoria en vehículos de transporte para facilitar su extracción del túnel.

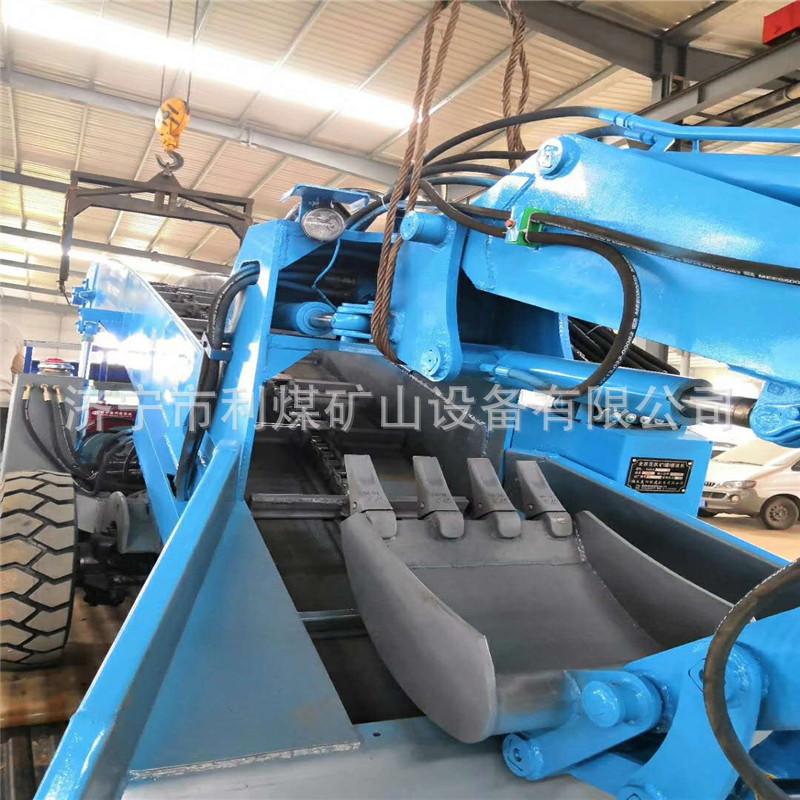

Las principales características del raspador son: es un dispositivo de producción que combina el manipulador con el transportador, integrando las funciones de recolección y transporte en una sola, y adopta un sistema de control electrohidráulico. Se caracteriza por su bajo consumo de energía y alta eficiencia. Es un equipo de minería avanzado para minas y túneles pequeños, y reemplaza la mano de obra y otras máquinas. ¡Acelera significativamente la finalización del túnel!

1. Estructura

La máquina adopta un modo de operación subterránea totalmente hidráulico de alta resistencia, equipada con un motor (15 kW) y un motor diésel (s1115), con funciones automáticas de alarma y apagado. Es apta para vehículos de transporte ferroviario o móvil. La escoria de roca triturada se descarga desde la parte trasera de la cinta transportadora mediante una banda engrosada ignífuga y resistente al desgaste, con una alta eficiencia de carga. El equipo tiene un diseño sencillo y práctico, e incluye principalmente chasis, sistema hidráulico, sistema eléctrico, transmisión y brazo de excavación.

2. Operación, reparación y mantenimiento

La baja tasa de fallos del equipo se debe a su funcionamiento racional. Para garantizar su correcto funcionamiento y maximizar su eficiencia, esta máquina cuenta con Especificaciones Técnicas de Operación y regulaciones específicas para circunstancias especiales. También se han definido medidas para evitar riesgos ante imprevistos durante la construcción, estandarizando así todo el proceso, desde el arranque hasta la parada.

3. Mejora

Además de soldar una placa de mariposa al brazo, esta máquina también ha realizado mejoras en el circuito. La instalación de los protectores de falla de fase del motor HHD2-1 de 1 A, HHD2-2 de 5-80 A y de potencia cero permite cortar automáticamente la alimentación del vehículo en condiciones de baja carga o sobrecarga para proteger el equipo y al personal.

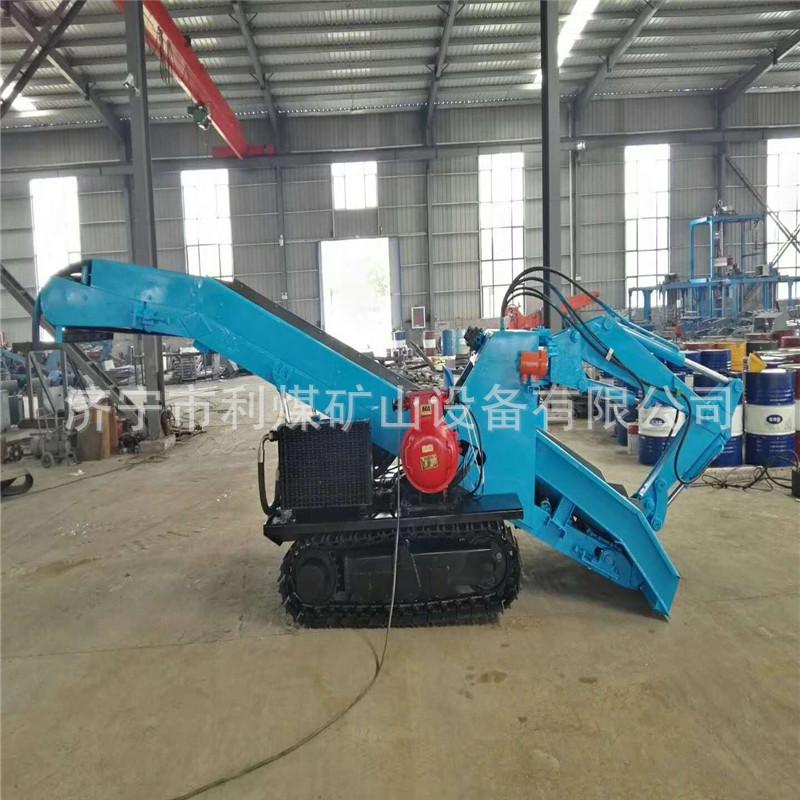

Rascador tipo oruga ZWY-60/22L0

Parámetros técnicos de la rastra de orugas ZWY-80/45L
Modelo de producto: Oruga de pendiente ZWY-80/45L
Peso de la máquina KG: 11860
Capacidad de carga m3/h: 80
Brazo estándar, brazo corto (opcional)
Ancho de excavación mm: 4800, 3200
Distancia de excavación mm: 1820, 1530
Altura de excavación mm: 2570, 2300
Profundidad de excavación mm: 480, 320
Altura de descarga mm: 1470-1646 (variable)
Distancia de descarga mm: 1600 (variable)
Velocidad de marcha m/s: 0,25±5%
Velocidad de la cadena rascadora m/min: 40
Mecanismo de transporte de cadena rascadora: cadena simple, accionamiento único
Pendiente de calzada aplicable (o): ≤32
Presión máxima de trabajo mpa: ≤32
Relación de presión sobre el suelo mpa: ≤0,1
Distancia al suelo mm: ≤310 (se puede aumentar)
Potencia total KW: 45
Modo de control: control hidráulico
Ancho interior de vía mm: 941 (se puede ensanchar)
Tamaño máximo de paso de material (ancho × alto) mm: 580 × 710
Ángulo máximo de rotación del brazo de trabajo (o): ±55
Dimensiones generales (estado del envío)
Longitud mm: 7710
Ancho mm: 1690
Altura: 1990
Dimensiones generales (estado de funcionamiento)
Longitud mm: 9222
Ancho mm: 1690
Altura mm: 2247
Sección transversal del túnel aplicable (ancho × alto) m: ≥2,4 × 2,4.

Rascador tipo oruga ZWY-120/55L

Modelo de producto: Oruga de pendiente ZWY-120/55L
Peso de la máquina KG: 13600
Capacidad de carga m3/h: 120
Brazo estándar, brazo corto (opcional)
Ancho de excavación mm: 5900, 5300
Distancia de excavación (desde la boca de la pala) mm: 2470, 2080
Altura de excavación mm: 3330, 3010
Profundidad de excavación mm: 800, 600
Altura de descarga mm: 1760-2100 (variable)
Distancia de descarga mm: 3170 (variable)
Velocidad de marcha m/s: 0,25±5%
Velocidad de la cadena rascadora m/min: 34
Mecanismo de transporte de cadena raspadora: doble cadena de doble accionamiento / cadena simple de doble accionamiento
Pendiente de calzada aplicable (o): ≤32
Presión máxima de trabajo mpa: ≤32
Relación de presión sobre el suelo mpa: ≤0,1
Distancia al suelo mm: ≤350 (se puede aumentar)
Potencia total KW: 55
Modo de funcionamiento: control hidráulico
Ancho interior de vía mm: 1000 (se puede ensanchar)
Ángulo máximo de rotación del brazo de trabajo (o): ±55
Dimensiones generales (estado del envío)
Longitud mm: 9200
Ancho mm: 2040
Altura mm: 2350
Dimensiones generales (estado de funcionamiento)
Longitud mm: 11080
Ancho mm: 2040
Altura mm: 2670
Sección transversal del túnel aplicable (ancho × alto) m: ≥2,8 × 2,8.
