Los fabricantes suministran la rectificadora M618, la rectificadora pequeña, la rectificadora Dafeng, la rectificadora de superficies pequeñas.
Cantidad

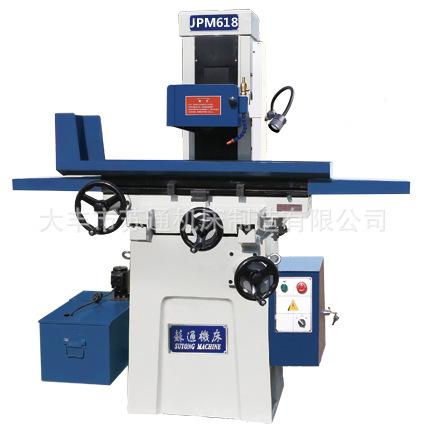

Características principales de la rectificadora de superficies JPM618
1. Las fundiciones están hechas de hierro fundido Meehanite de alta resistencia, y son recocidas y cuaternizadas. Tienen alta precisión y buena rigidez.
2. Los rieles con rodamiento de bolas del banco de trabajo están hechos de acero, altoExactitudBola de acero, resistencia al desgaste, movimiento ligero, alta eficiencia. El accionamiento del banco de trabajo manual adopta transmisión por correa síncrona, con alta estabilidad.
3. Las guías en V dobles delantera y trasera están raspadas con precisión, lo que no solo permite un deslizamiento suave sino que también resiste el desgaste. Las guías del M250/M306 están cubiertas con resina.ExactitudBien mantenido, flexible y ligero de operar.
4. Motor de husillo sin vibraciones y de bajo ruido.
5. El husillo de cabezal de rectificado tipo manguito de alta precisión adopta cuatro rodamientos de rodillos cónicos de precisión de grado P4 ultraprecisos. Después de una medición y selección estrictas y una precarga, se ensambla en una sala con control de temperatura y se combina con un diseño laberíntico a prueba de agua para garantizar la vida útil de los rodamientos y la precisión superficial del rectificado.
6. Se pueden agregar pantalla digital, dispositivos eléctricos automáticos y de conversión de frecuencia según las diferentes necesidades del cliente.
★Accesorios aleatorios
. Plato magnético permanente. Plato para muela de rectificar y muela de rectificar. Herramientas especiales para el montaje y desmontaje del plato para muela de rectificar. Asiento corrector de muela de rectificar. Marco de equilibrio para muela de rectificar. Husillo de equilibrio para muela de rectificar. Perno de ajuste horizontal y máquina herramientapieJunta. Sistema de refrigeración.
Nota
S es pantalla digitaldispositivo, D eselectricidadautomáticodispositivo、H para automático izquierda/derecha、AH para automático adelante/atrás/izquierda/derecha、R para automático rápido arriba/abajo
|
modelo
|
JPM618
|
|||
|
trabajar
hacer
torre
|
Tamaño de la superficie del banco de trabajo (largo x ancho)
|
mm
|
450×150
|
|
|
Banco de trabajo con desplazamiento delantero y trasero
|
mm
|
200
|
||
|
Recorrido a la izquierda y a la derecha de la mesa de trabajo
|
mm
|
500
|
||
|
Ranura en T de trabajo (número de ranura × ancho de ranura)
|
mm
|
1×14
|
||
|
Cabezal de rectificado
|
Distancia máxima desde la línea central de la muela hasta la superficie de trabajo
|
mm
|
360
|
|
|
Volante de avance vertical cantidad de avance
|
Volante por revolución
|
mm
|
1.25
|
|
|
Volante por cuadrícula
|
mm
|
0.01
|
||
|
Volante de avance transversal cantidad de avance
|
Volante por revolución
|
mm
|
2.5
|
|
|
Volante por cuadrícula
|
mm
|
0.01
|
||
|
Velocidad del husillo de la muela de rectificar
|
r/min
|
2850
|
||
|
Tamaño de la muela abrasiva (diámetro exterior x ancho x diámetro interior)
|
mm
|
Φ180×13×Φ31.75/32
|
||
|
Precisión de trabajo
|
Paralelismo de la superficie mecanizada con la superficie base
|
mm
|
300:0.005
|
|
|
Rugosidad de la superficie
|
micras
|
Ra0.32
|
||
|
Peso de la máquina
|
peso neto
|
kilogramo
|
680
|
|
|
peso bruto
|
kilogramo
|
730
|
||
|
Potencia total del motor
|
kilovatio
|
1.14
|
||
|
Potencia del motor del cabezal de rectificado
|
kilovatio
|
1.1
|
||
|
Dimensiones generales (largo × ancho × alto)
|
mm
|
1550×1100×1680
|
||
|
El tamaño de la caja de embalaje (largo × ancho × alto)
|
mm
|
1200×1100×1800
|
||
