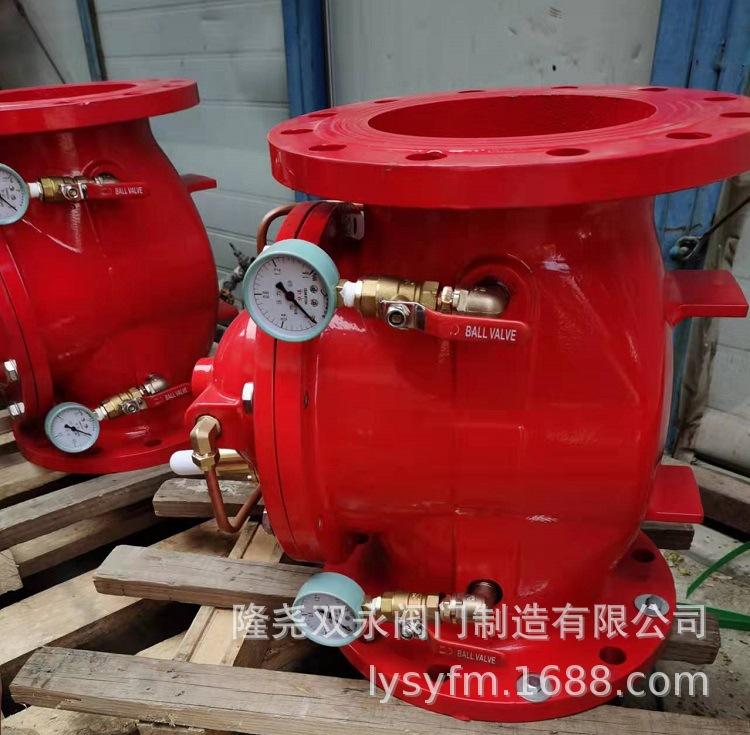

Suministro de fábrica Longyao Shuangyong 200X-16Q Válvula reguladora de presión Válvula reductora de presión de control hidráulico Válvula reductora de presión contra incendios

Una válvula de control hidráulico regula la presión del agua. Consta de una válvula principal y su conducto, una válvula piloto, una válvula de aguja, una válvula de bola y un manómetro. Según su propósito, función y ubicación, puede transformarse en una válvula de flotador con control remoto, una válvula reductora de presión, una válvula de retención de cierre lento, una válvula de control de caudal, una válvula de alivio de presión, una válvula de control electrohidráulica, una válvula de control de bombas de agua, etc.

Requisitos de instalación

Se debe instalar un filtro delante de la válvula reductora de presión 200X y la descarga de aguas residuales debe ser conveniente.

La válvula de control hidráulico es un cuerpo de válvula lubricado con agua que no requiere lubricación adicional con aceite. Si las piezas dentro de la válvula principal están dañadas, desmóntela de acuerdo con las siguientes instrucciones.

Sin embargo, al aplicar válvulas de control hidráulico en ingeniería, aún existen ciertas incomprensiones, como las condiciones aplicables, los requisitos de diseño y selección, los puntos de instalación, etc. Por ello, este artículo se basa en la norma CECS "Reglamento de Diseño de Aplicaciones de Válvulas de Control Hidráulicas". Ahondaré en los aspectos mencionados con base en mi propia experiencia.

Puntos clave para la selección del diseño

(1) Las válvulas de control hidráulico utilizadas en aplicaciones de ingeniería deben haber pasado la inspección del fabricante, estar completamente etiquetadas y tener datos técnicos que cumplan con los requisitos.

(2) Seleccione el tipo de válvula según los requisitos funcionales, y luego determine el material del cuerpo de la válvula y las partes de sellado según el medio de transporte de la tubería, la temperatura, las normas de construcción y los requisitos principales del propietario. Los materiales comunes para el cuerpo de la válvula incluyen hierro fundido, hierro de cobre, cobre, plástico, etc. Los materiales comunes para la superficie de sellado y el revestimiento incluyen aleación de cobre, plástico, acero, aleación dura, caucho, etc. El material del cuerpo de la válvula debe coincidir con el material de la tubería.

(3) La presión nominal de la válvula varía entre 0,6, 1,0, 1,6, 2,5 y 4,0 MPa. La presión de trabajo del fluido transportado por la tubería debe ser inferior a la presión nominal de la válvula.

(4) La instalación de válvulas de control hidráulico en el proyecto debe tener espacio suficiente para la gestión, operación, instalación y mantenimiento, y debe cumplir con los requisitos de las tuberías para válvulas.

(5) Cuando la tubería está conectada mediante brida, se debe utilizar una válvula de control hidráulico con conexión de brida; cuando la tubería está conectada mediante ranura, se debe utilizar una válvula de control hidráulico con conexión de ranura.

(6) Se deben instalar válvulas de control hidráulico en las tuberías donde el medio fluye en una dirección.

(7) La dirección de la flecha en el cuerpo principal de la válvula de control hidráulico es consistente con la dirección del flujo del sistema de tuberías.

(8) No debe haber bloqueo de aire ni resistencia al aire en la sección de tubería conectada a la válvula de control hidráulico. Se debe instalar una válvula de purga automática en la sección de almacenamiento de aire en la ubicación de la red de tuberías.

(9) Al instalar la válvula horizontalmente, la tapa y el vástago deben estar orientados hacia arriba. Al instalarla verticalmente, la tapa y el vástago deben estar orientados hacia afuera.

(10) Se deben realizar pruebas de resistencia y estanqueidad antes de instalar la válvula.

(11) Las pruebas de resistencia y estanqueidad de las válvulas deberán cumplir con las siguientes disposiciones.

A. La presión de prueba de resistencia de la válvula es 1,5 veces la presión nominal;

B. La presión de prueba de estanqueidad de la válvula es 1,5 veces la presión nominal;

C. La presión de prueba debe permanecer sin cambios durante la duración de la prueba y no debe haber fugas en la empaquetadura de la carcasa ni en la superficie de sellado del disco de la válvula;

D. La duración de la prueba de la válvula es según la tabla anterior.

Características estructurales y usos

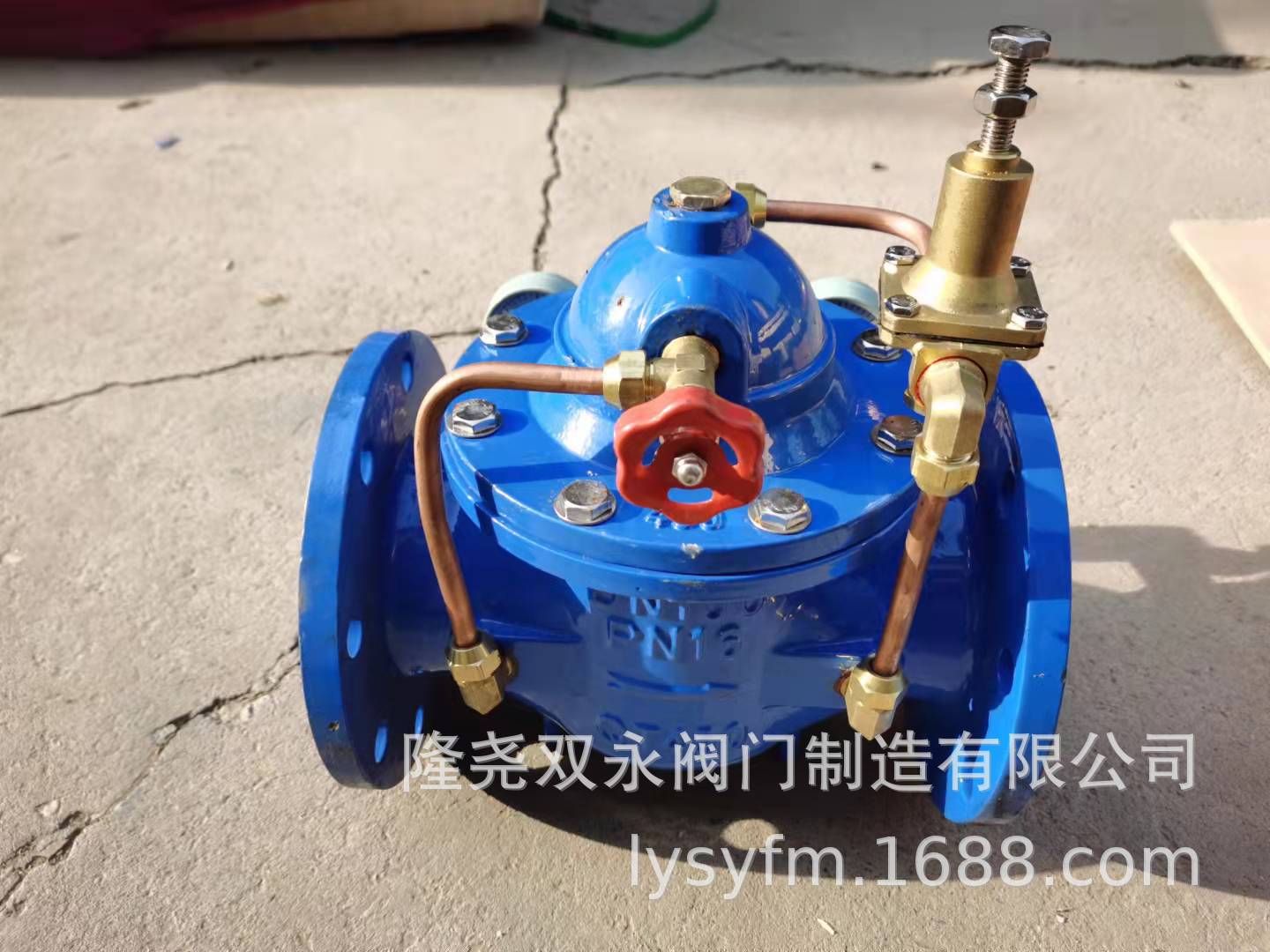

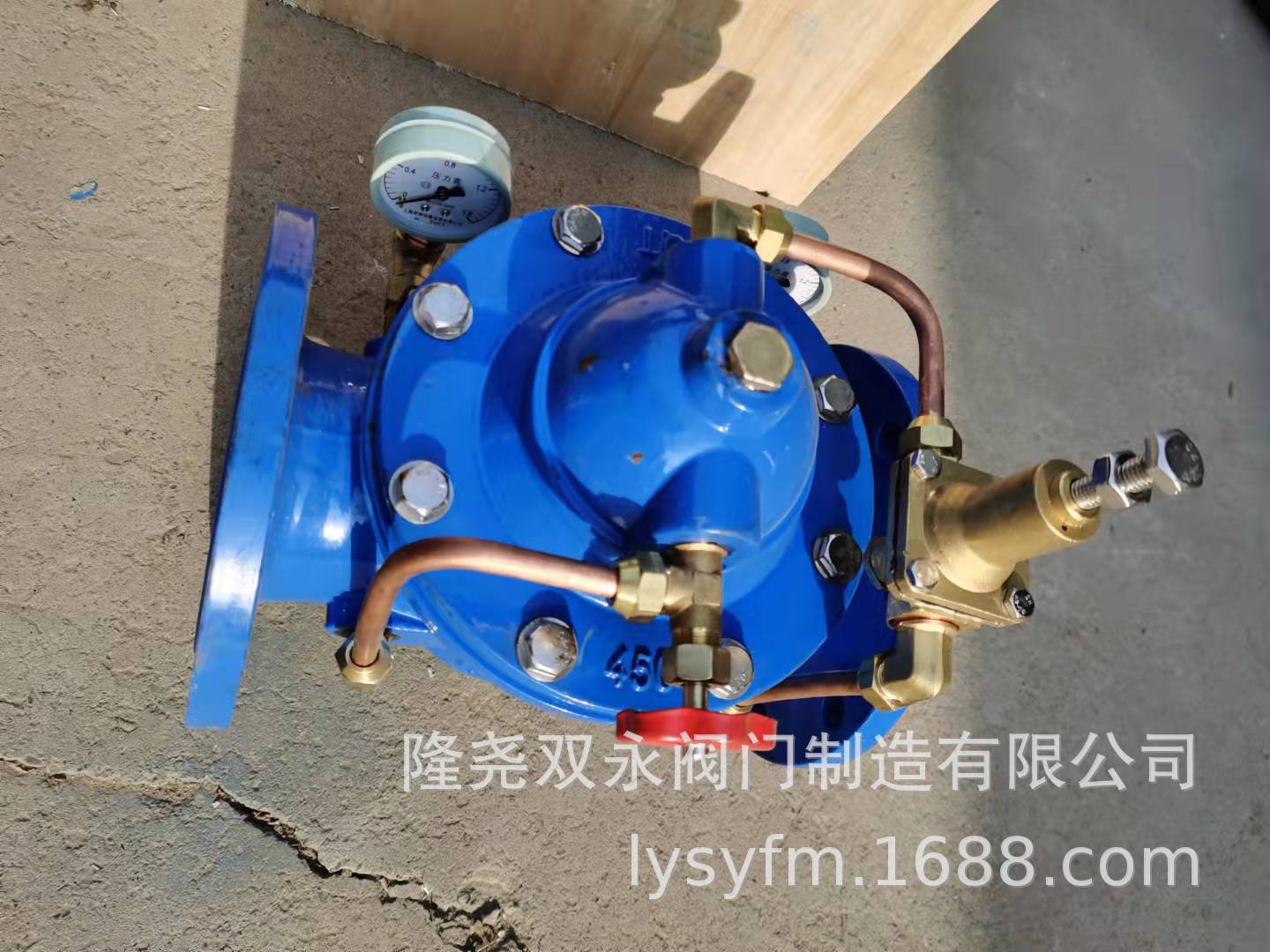

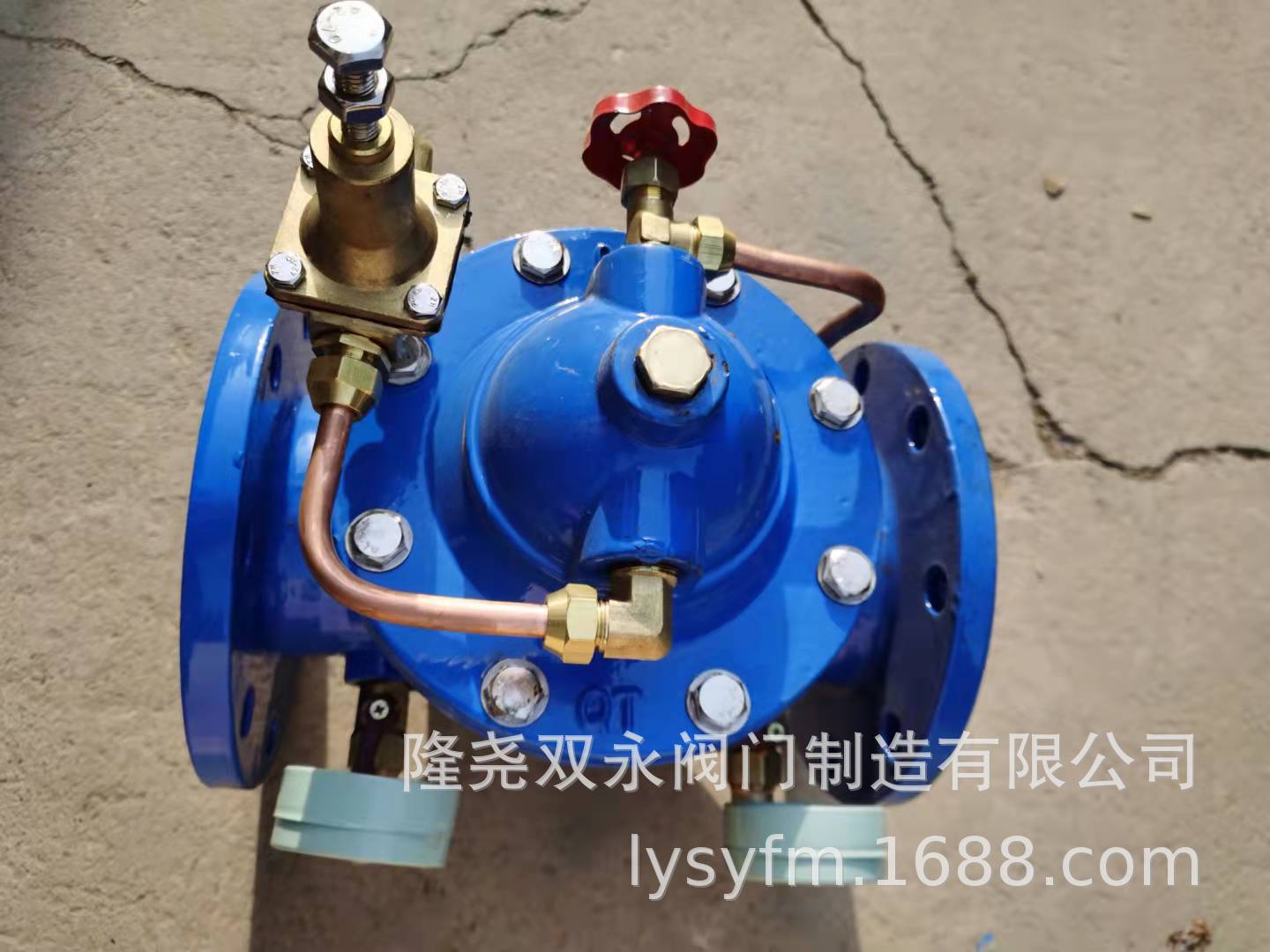

La válvula reductora y estabilizadora de presión 200X consta de una válvula principal, una válvula piloto, una válvula de aguja, una válvula de bola, un microfiltro y un manómetro para formar un sistema de control hidráulico. Durante su uso, tras ajustar la presión de salida, mantiene automáticamente una presión de salida estable.

Este producto utiliza la válvula piloto para autocontrol, no requiere otros dispositivos y energía, es fácil de mantener, tiene alta precisión de control de presión, se ve menos afectado por la presión de entrada y el flujo, y tiene una reducción y estabilización de presión confiables.

Esta serie de productos de válvulas se utilizan ampliamente en sistemas de redes de tuberías de suministro de agua y proyectos de suministro de agua urbana en edificios de gran altura, áreas de estar, etc.

principio de funcionamiento
