Control y monitoreo de quemadores de tiro forzado de gas, petróleo o combustible dual, de tamaño mediano a grande, con múltiples etapas o modulación de relación continua en operación intermitente.

Los controles tienen una llama expansiva y un quemador piloto de apagado.

Con detección de posición de puerta de aire.

LFL1.638 es adecuado para quemadores de tiro natural de gran capacidad.

LFL1.148 - Controlador de combustión atmosférica de operación intermitente, de una o dos etapas, de capacidad grande y mediana.

Características de uso:

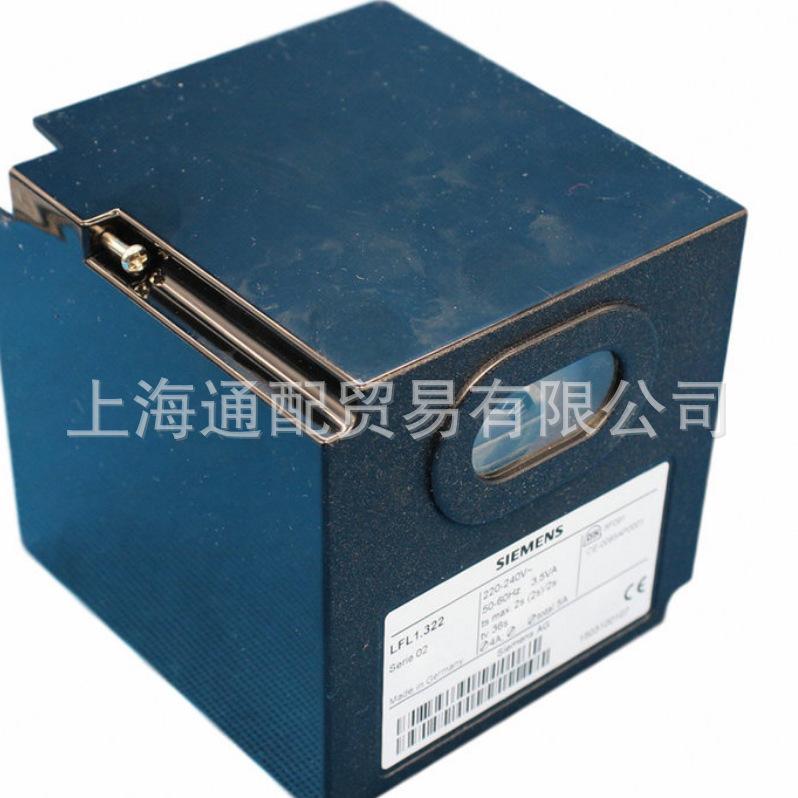

El dispositivo de control de quemadores LFL1... está especialmente diseñado para el control y la supervisión de quemadores de tiro forzado. Es compatible con quemadores de media y alta potencia con encendido directo o de ignición directa. Es universal para petróleo y gas y se aplica a quemadores fijos de aire precalentado WLE según la norma DIN 4794. La diferencia entre las series 01 y 02 radica en que el tiempo de seguridad de los quemadores con válvulas de gas de ignición es diferente. El controlador para combustión atmosférica de alta potencia es el LFL1.638. Si el quemador requiere un control continuo, consulte los datos técnicos de LGK 16...

Precauciones de instalación:

Notas de instalación: 1. La unidad de control y otros cables deben instalarse separados del cable de encendido de alto voltaje.

2. No confunda el cable de fase y el cable neutro.

3. Al instalar interruptores, conexiones a tierra, etc., se deben seguir las normativas locales.

4. Asegúrese de que la corriente no exceda la cantidad permitida por el terminal.

5. La fuente de alimentación principal no debe conectarse a los terminales de salida del controlador de combustión.

6. Aísle el control del quemador de la red eléctrica con un interruptor totalmente polar, dejando un espacio de contacto de al menos 3 mm.

7. Asegure el buje de tierra debajo del chasis con un tornillo métrico y una arandela suelta.

8. Cuando no se utiliza el ventilador, se debe conectar un AGK25 al terminal 3 del controlador, de lo contrario, el quemador no podrá arrancar de manera confiable.

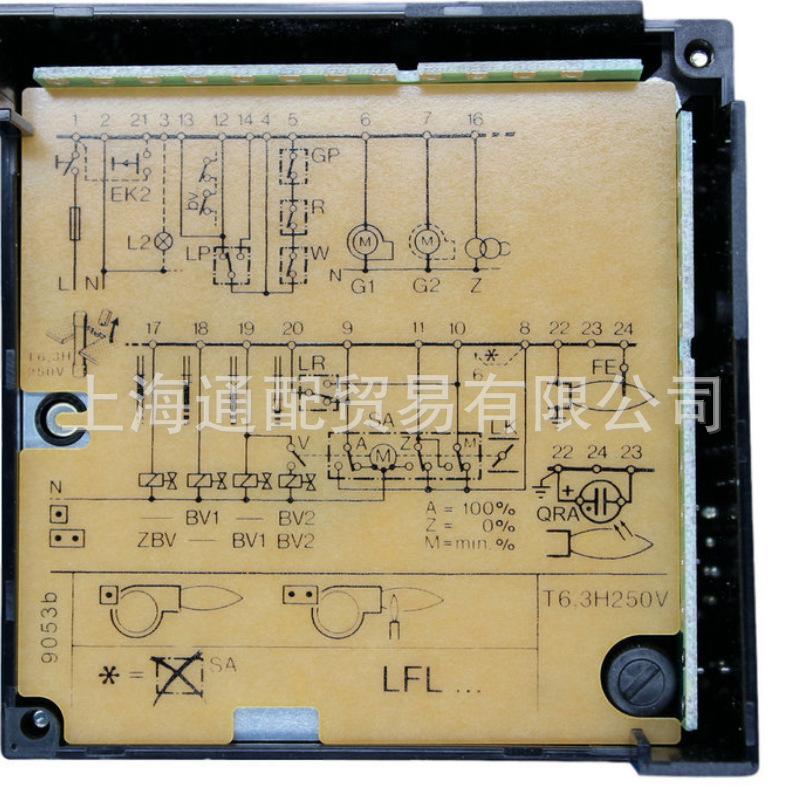

9. Por razones de seguridad, conecte el conductor neutro al distribuidor neutro o al terminal 2 en la parte inferior del bloque de inserción. Los componentes de combustión (soplador, transformador de encendido y válvula de gas) enumerados en la Figura 7435a14 deben conectarse al conductor neutro como se muestra a continuación.

10. La conexión entre el conductor neutro y el terminal 2 está precableada en la parte inferior de la unidad de control.

Características y funciones:

1. El dispositivo permite operar el quemador con o sin post-purga.

2. La corriente del motor del ventilador es inferior a 4 A y la corriente de arranque es de 20 A, por lo que se puede conectar directamente.

3. Interruptor actuador de compuerta de salida de control separado y mín.

4. Monitorear el control del amortiguador para asegurar el flujo de aire nominal durante el prebarrido. Verificar la posición de inicio cerrada o la posición mínima de baja carga, abierto al inicio y posición mínima después del tiempo de prebarrido. El procedimiento de arranque del quemador se terminará si el actuador no lleva el amortiguador a la posición predeterminada.

5. Pruebe la función de monitoreo de la presión del viento desde el monitoreo de la presión del viento previo al arranque hasta la purga previa hasta el apagado controlado.

6. La salida de control de la válvula de combustible de encendido independiente se corta una vez transcurrido el segundo tiempo de seguridad.
