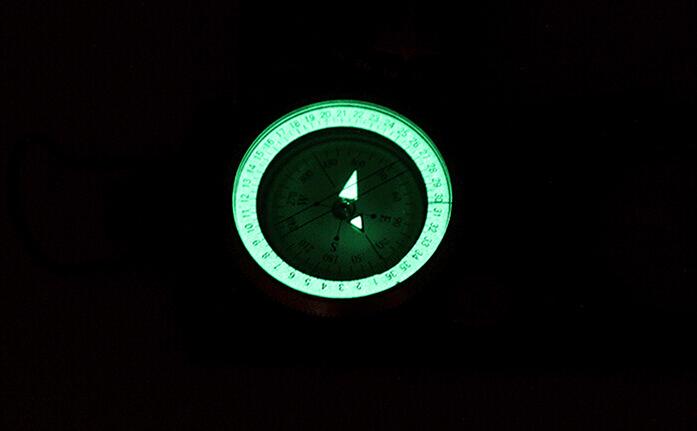

Brújula americana de alta calidad K4074 con nivel de escala, disco de grados verticales, medidor de pendiente luminoso

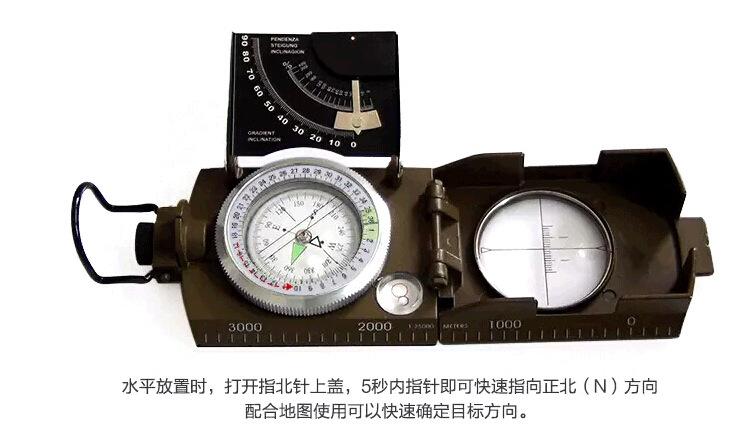

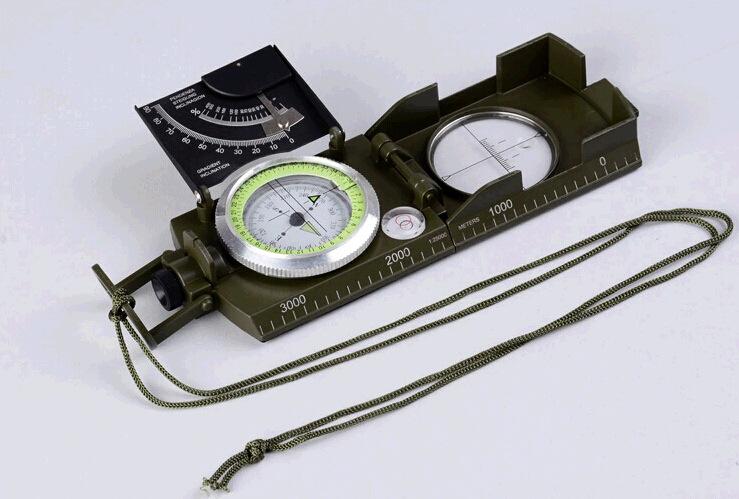

Descripción del Producto

1. Esfera de metal

2. Plato giratorio de 360 grados

3. Marcar

4. Línea norte y flecha norte

5. Vidrio

6. Escala de distancias

7. Línea de visión

8. Tapa

9. Base

10. Bisagra

11. Lente de lectura

12. Anillo de agarre

13. Nivel

14 orificios para tornillos y soporte para trípode

15. Punto de apoyo central

16. Lente de lectura ajustable

Notas de instalación

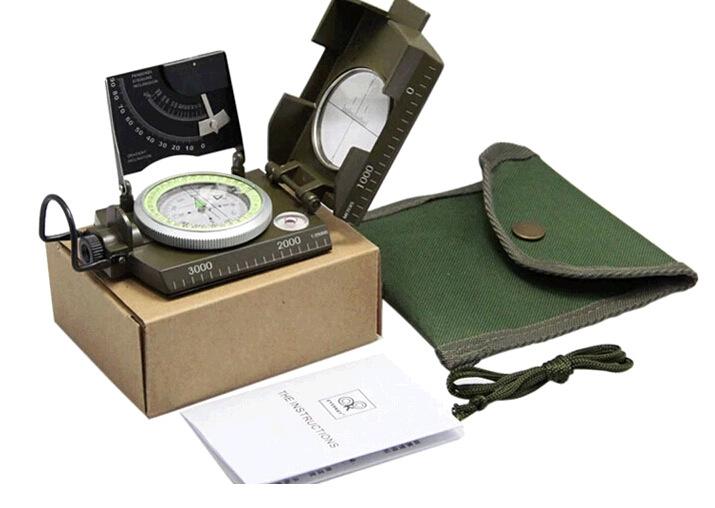

Saque la brújula de la caja y abra la tapa (8) con la mira (7) perpendicular a la base. A continuación, utilice la mira y la lente de lectura para apuntar a un objeto a 100 metros de distancia. Ajuste la lente hasta que pueda ver claramente la escala en el dial. Si se trata de una lente de lectura ajustable, ajústela hasta que pueda ver claramente la escala en el dial.

Cómo determinar la dirección de viaje

Salte la brújula al estado de lectura, apunte a un objeto, observe el objeto a través de la escala y la línea de puntería en el sistema de lectura y luego lea la lectura de la dirección de viaje en el dial de grados, que corresponde al acimut del objeto.

Encuentra un objetivo con coordenadas conocidas

, si se conoce la lectura de la dirección de viaje, mire a través del sistema de lectura y luego gire hasta que el objetivo aparezca en el plato giratorio.

Orientación del mapa

Para realizar operaciones más complejas en el mapa, primero debe determinar el norte del mapa basándose en las propiedades magnéticas de la Tierra. Comience alineando el centímetro con el meridiano más cercano, de modo que la mitad superior apunte al norte del mapa.

El meridiano es la línea paralela que va de arriba abajo en el mapa. Sosteniendo la brújula, gire el mapa hasta que la línea que apunta al norte coincida con la escala del cristal. El mapa ya está posicionado.

Determinar la dirección de viaje en el mapa

1) Con el mapa mirando hacia el norte, dibuja una línea desde tu punto de partida hasta tu destino.

2) Abra la brújula y coloque la línea en centímetros sobre la línea anterior, de modo que la escala del cristal muestre la dirección del objeto. Si el modelo de brújula no tiene escala en centímetros, alinee la línea de puntería con la escala. Asegúrese de que la flecha fosforescente del cristal coincida con la línea de orientación norte del plato giratorio.

3) Lea la dirección de viaje que corresponde a la línea de escala en el vidrio.

4) Retire la brújula del mapa y gírela por el sistema de lectura hasta que aparezca la dirección de viaje. Busque otro destino secundario, que debe estar en la misma línea de observación, y sígalo. Repita esta operación hasta llegar al destino. Cuanto más larga sea la ruta, más veces deberá repetirla.

Determinar la ubicación en el mapa

Elija dos puntos fácilmente visibles en el terreno y márquelos en el mapa. Una vez localizado el mapa, utilice una brújula para medir el grado de ubicación (A) y dibuje una línea en el mapa basándose en el valor medido. Pase por el punto A y repita la misma operación para encontrar el punto (B). La intersección de las dos líneas es la posición del observador en el mapa.

Usando un goniómetro

El goniómetro se puede usar para medir la diferencia entre altura y pendiente. Puede ser oscilante o automático. Abra la brújula y suelte el péndulo. Apunte a la parte superior (o inferior) del objetivo a través de la lente graduada (parte inferior) y la escala (parte inferior). Tenga cuidado de formar una línea. Cuanto mayor sea el ángulo de la brújula, mayor será el cambio en la posición del goniómetro. Apunte al objetivo e incline la brújula hacia el goniómetro. El péndulo deja de oscilar y la lectura de los grados es fácil. Si el objeto está debajo del observador, mire a través de la parte superior de la tapa.

Tabla de cálculo

Yo II III IV V

Ángulo Ángulo Ángulo Pendiente Altura

0-360 0-6400 0-400 % -----------

distancia

Yo II III IV V

Ángulo Ángulo Ángulo Pendiente Altura

0-360 0-6400 0-400 % -----------

distancia

La altura de un objeto

Para calcular la inclinación (en grados o porcentaje), utilice la primera columna (I) de la tabla y encuentre los valores correspondientes en la cuarta columna (IV) y la quinta (V). Una vez conocida la distancia, puede calcular la altura del objeto. Por ejemplo (Figura 7), un objeto a 4000 metros de distancia tiene una inclinación de 14 grados:

A) 4000 m x 25%

-------------------=1000 Esta fórmula se aplica a la columna 4

100%

B) 4000m x 1/4% Esta fórmula se aplica a la quinta columna

D) Medición de la distancia al suelo

Según el principio del punto C, se puede medir la distancia entre dos puntos visibles en el suelo. Por ejemplo, se puede medir el ancho de una casa de campo, la longitud de un puente, etc. Medir la distancia desde nuestra posición hasta un objeto requiere una condición necesaria: la línea entre ambas posiciones debe formar un ángulo recto con el objeto medido.

Medir ángulo

Mida el lado derecho del objeto. Gire el dial para colocarlo en la posición correcta.

Teniendo en cuenta el grado establecido, mueva lentamente la aguja de la brújula hacia la izquierda del objeto. Reste el segundo valor determinado al primer grado; el grado resultante será el valor del ángulo de los lados izquierdo y derecho del objeto.

Ángulos medidos desde el norte

Si durante la medición aparecen 360 grados (Norte) en el sistema de lectura, entonces se deben considerar 360 grados = 0 grados.

El cálculo es el siguiente: 360 grados - segundo valor + primer valor

Si el primer grado es 4 y el segundo grado es 354, el ángulo es 10.

Por ejemplo, la Figura 8

Una vez calculados los grados y conocida la distancia, entonces según las columnas I y II, el ancho deberá ser 1/20 de la distancia:

3 grados = 1/20 de 2000 metros = 100 metros

O según la tabla de cálculo:

3 grados = 5% de 2000 metros = 100 metros

Medir la distancia de un objeto dada su altura y ancho

Cuando se conoce la altura o el ancho de un objeto, la distancia del objeto se puede calcular fácilmente utilizando la fórmula anterior.

En otras palabras, si el ancho de un objeto en un ángulo de 8 es 1/7 de la distancia, entonces, a la inversa, la distancia debe ser 7 veces el ancho o la altura.

Medición de distancias con una escala de vidrio

1. Línea de visión
2. Línea horizontal con escala de medición
3. Línea de medición
4. El primer objeto
5. El segundo objeto

Algunos modelos de cubreobjetos tienen una escala además de la línea de puntería, lo que permite medir la distancia a un objeto cuando se conoce la distancia entre dos objetos situados al mismo nivel que el observador. Primero, calcule el valor de la escala entre los dos objetivos en la línea horizontal. Cada marca de la escala equivale a 10 unidades. Divida el número de unidades entre el valor de la distancia y multiplíquelo por 1000.

Por ejemplo: la distancia entre los dos objetos es de 36 metros y el valor de la escala en el cristal es 12, entonces el resultado es:

12X10=120

120

--------X1000=300 metros (distancia)

36 metros

Cuando ambos objetos estén en la línea de observación, multiplique la distancia entre los dos objetos por 10.
