Fabricante de origen Sensor de pila de carbón Guj30 Sensor de pila de carbón Sensor de pila de carbón

Introducción del producto del sensor de pila de carbón GUJ30

El sensor de pila de carbón GUJ30 es adecuado para lugares peligrosos con metano y gas mixto explosivo y lugares de trabajo como minas de carbón a cielo abierto y plantas de preparación de carbón, y se utiliza para la detección de señales de protección de nivel de carbón de dispositivos de protección integral para cintas transportadoras. Este producto tiene funciones completas, rendimiento confiable, y es económico y práctico. No solo es adecuado para entornos con peligros de gas y polvo de carbón en minas de carbón subterráneas, sino también para condiciones ambientales severas en minas como carbón, metalurgia, industria química y materiales de construcción, así como plantas de preparación de carbón, plantas siderúrgicas, centrales eléctricas, puertos, etc.

Condiciones ambientales para el uso del sensor de chimenea de carbón GUJ30

1. Presión atmosférica: 80 kPa ～ 110 kPa;

2. Temperatura ambiente: -20℃～40℃;

3. Humedad relativa promedio: <96%HR (25℃)

4、mezclas que contienen metano y polvo de carbón bajo tierra en minas de carbón;

5. No hay suficiente gas para corroer y destruir el aislamiento de las carcasas metálicas y de los aparatos eléctricos;

6. No sumergir en agua ni en ningún otro líquido;

7. En un entorno sin fuertes vibraciones e impactos.

Significado del modelo del sensor de pila de carbón GUJ30

Modelo: Sensor de pila de carbón GUJ30

Sensor G

Nivel U

Sonar

30——Valor del ángulo de acción

Características estructurales y principio de funcionamiento del sensor de pila de carbón GUJ30

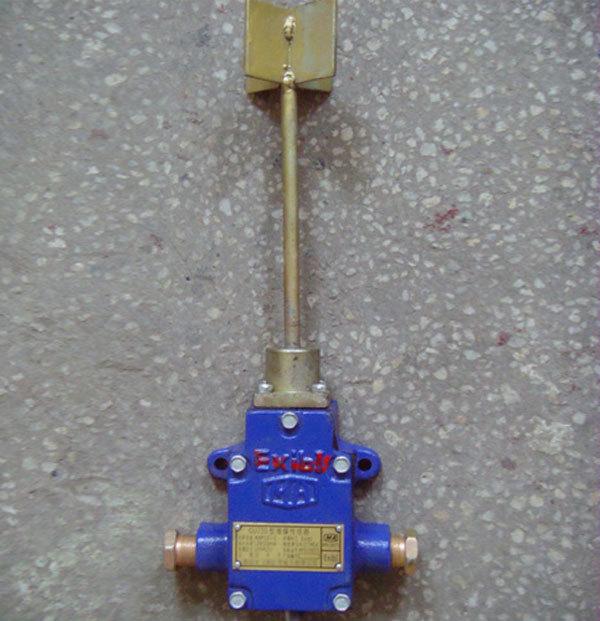

El sensor de pila de carbón GUJ30 consta de una carcasa, una varilla de contacto de nivel de carbón, contactos de interruptor, terminales de cableado y otras piezas.

El principio de funcionamiento del sensor de nivel de carbón GUJ30 es de tipo interruptor mecánico. Cuando la punta del transportador está enterrada, el almacén o la tolva de carbón están llenos, y el carbón toca el contacto del sensor de nivel de carbón y empuja la varilla de contacto lejos de la línea central, el ángulo de oscilación de la acción es superior a 15 ± 3°, el sensor se activa y puede cortar automáticamente la alimentación del avión de transporte para proteger la posición del carbón.

Parámetros de rendimiento del sensor de pila de carbón GUJ30

1. Capacidad de contacto: CC 12 V/0,5 A (Nota: se utiliza en circuitos intrínsecamente seguros que han pasado la inspección a prueba de explosiones);

2. Resistencia de contacto ≤0,1 Ω, después de vibración e impacto ≤0,2 Ω;

3. Ángulo de acción: 30°±3°; ángulo de reinicio: 8°±3°;

4. Rendimiento de la acción: cuando la varilla de contacto del sensor se desvía de la posición normal al ángulo de acción, se deben conectar los dos terminales de salida; cuando la varilla de contacto del sensor regresa automáticamente a la posición original y alcanza el ángulo de reinicio, se deben desconectar los dos terminales de salida.

5. Fuerza de acción de la varilla de la sonda: ≤9,8 N.

6. Dimensiones generales: 369 mm × 157 mm × 71 mm

7. Peso: 3,0 kg.
