Descripción del Producto

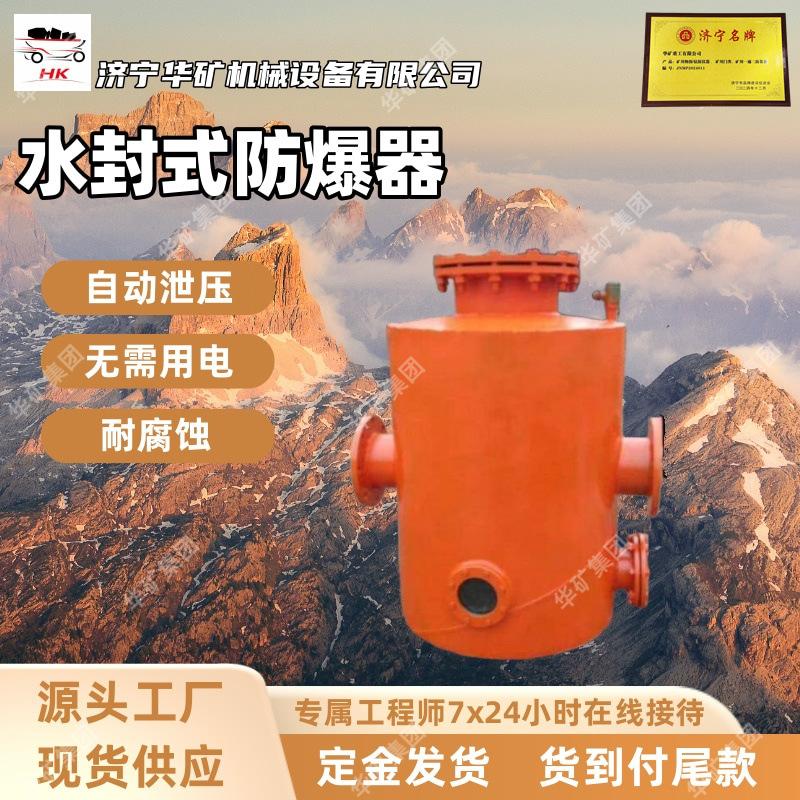

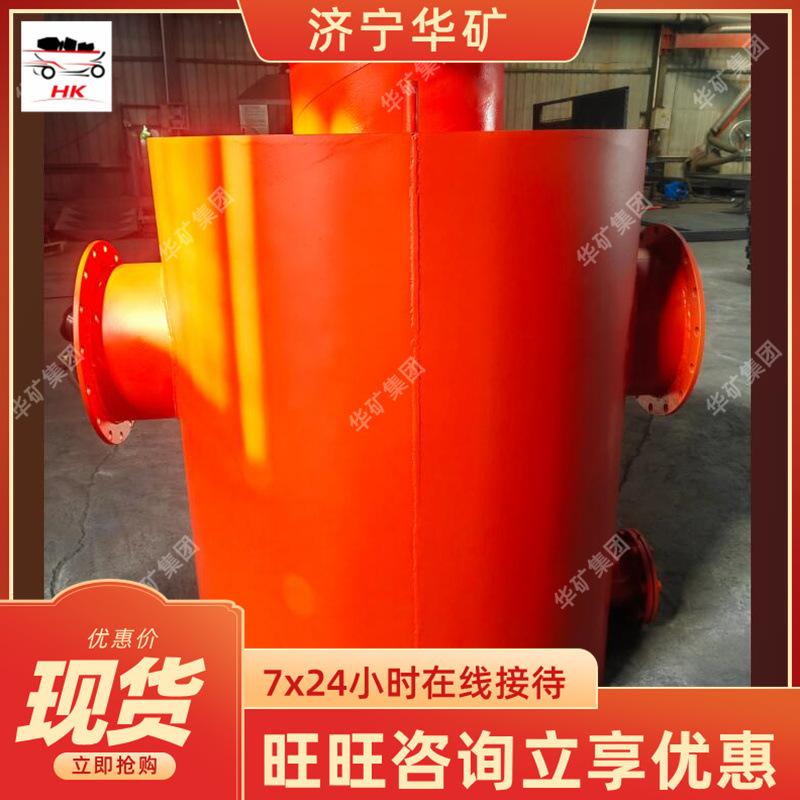

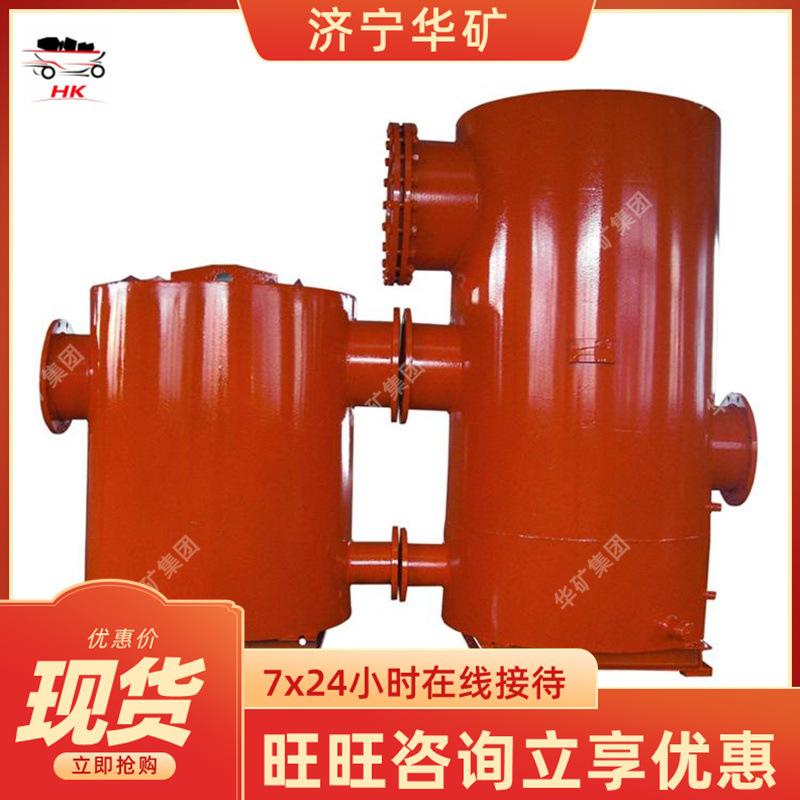

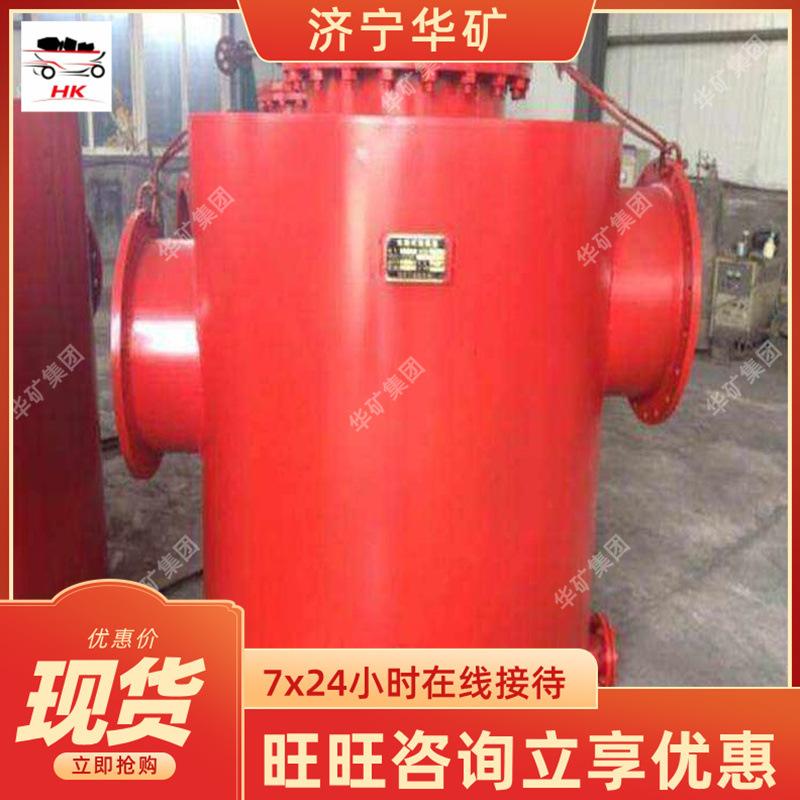

El dispositivo a prueba de explosiones con sello hidráulico serie FBQ se instala en las tuberías de succión y escape de la bomba de extracción de gas. El sello hidráulico en la parte inferior del dispositivo protege la seguridad del equipo dentro y fuera del pozo, la estación de bombeo y los usuarios. Al extraer el gas, este ingresa al agua a través del codo de entrada de aire, se precipita y se descarga a través del codo de salida. El sello hidráulico aísla las tuberías de entrada y salida. Si se produce una explosión en un extremo, no se puede formar una explosión continua bajo el aislamiento del sello hidráulico. En ese momento, la placa de goma del dispositivo de alivio de presión se abre para liberar la presión, protegiendo la seguridad del equipo dentro y fuera del pozo, la estación de bombeo y los usuarios. Este dispositivo controla automáticamente el nivel de agua.
Parámetros técnicos
|
modelo |
FBQ-1 |
FBQ-2 |
FBQ-3 |
FBQ-4 |
FBQ-5 |
FBQ-6 |
|
Altura del cilindro a prueba de explosiones (mm) |
1150 |
1200 |
1300 |
1350 |
1400 |
1450 |
|
Diámetro del cilindro a prueba de explosiones (mm) |
800 |
900 |
1050 |
1100 |
1200 |
1250 |
|
Diámetro de apertura de la tubería a prueba de explosiones (mm) |
300 |
350 |
450 |
480 |
500 |
550 |
|
Diámetro de entrada y salida (mm) |
200 |
250 |
300 |
350 |
400 |
450 |
|
Altura del dispositivo a prueba de explosiones (mm) |
1420 |
1470 |
1575 |
1600 |
1675 |
1725 |
|
Ancho del dispositivo a prueba de explosiones (mm) |
1050 |
1180 |
1330 |
1380 |
1480 |
1530 |
|
Masa (kg) |
320 |
350 |
540 |
600 |
670 |
760 |
El dispositivo a prueba de explosiones sellado al agua se divide en 13 especificaciones, FBQ-0 a 12, correspondientes a los diámetros de entrada y salida de la tubería de extracción de gas.
Los siguientes son los parámetros técnicos de algunos productos:
|
modelo |
Cuartel General Federal-1 |
Cuartel General Federal-2 |
Cuartel General FQ-3 |
Cuartel General FQ-4 |
Cuartel general federal-5 |
Cuartel General Federal-6 |
|
Longitud (mm) |
1550 |
1650 |
1750 |
1780 |
1815 |
1860 |
|
Diámetro de la tubería de conexión (mm) |
200 |
250 |
300 |
350 |
400 |
450 |
|
Capas de malla de alambre |
6 |
6 |
6 |
6 |
6 |
6 |
|
Diámetro del tubo de malla de alambre (mm) |
400 |
450 |
500 |
550 |
600 |
650 |
|
Masa (kg) |
310 |
330 |
380 |
450 |
510 |
620 |
Nota: Se puede diseñar y fabricar según los requisitos del usuario.
Instrucciones de uso
Instale el dispositivo antideflagrante con sellado hidráulico en las tuberías de succión y escape de la bomba de extracción de gas, según los extremos de entrada y salida. Una vez completada la conexión, inyecte agua desde la válvula de entrada de agua ubicada en el extremo superior del dispositivo. El nivel del agua se puede observar a través del indicador de nivel, y este no debe sobrepasar el deflector de soporte, manteniéndose aproximadamente 50 mm por debajo de este. Durante el uso, cierre la válvula de entrada de agua.
El producto debe utilizarse dentro del rango de presión calibrado indicado en la placa de características. Durante su uso, se debe controlar regularmente el nivel de agua y realizar el mantenimiento correspondiente. Si se produce una fuga de gas, deje de usarlo inmediatamente.
