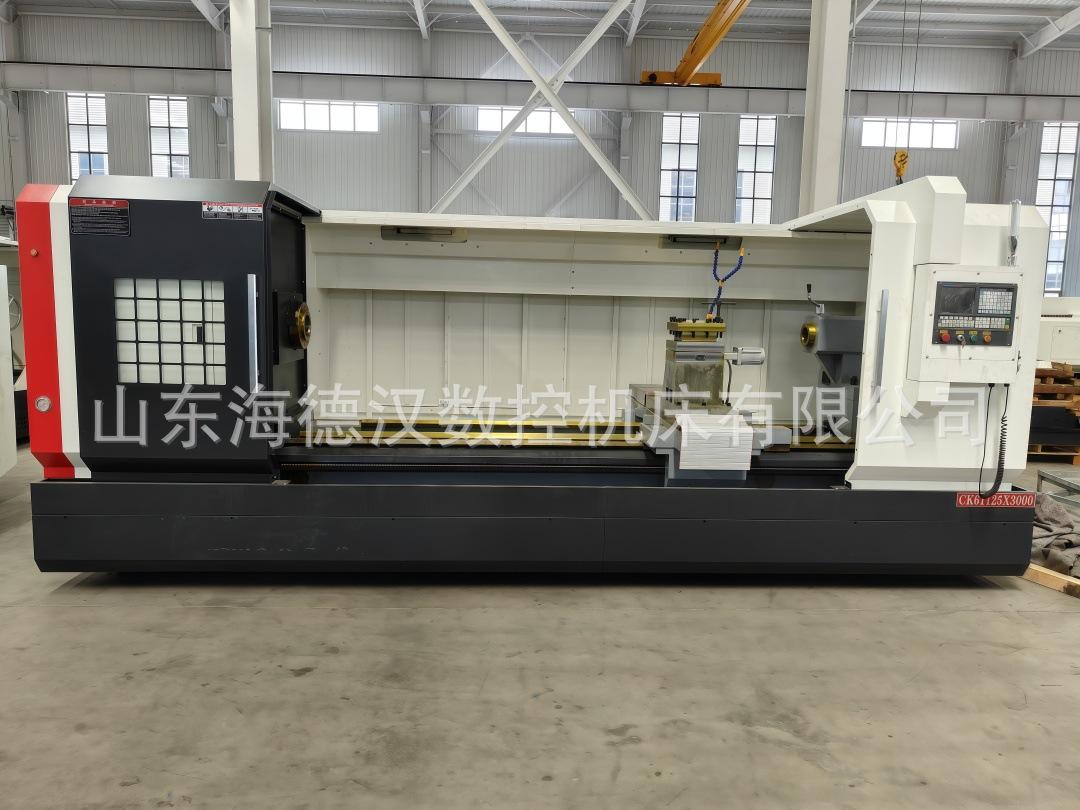

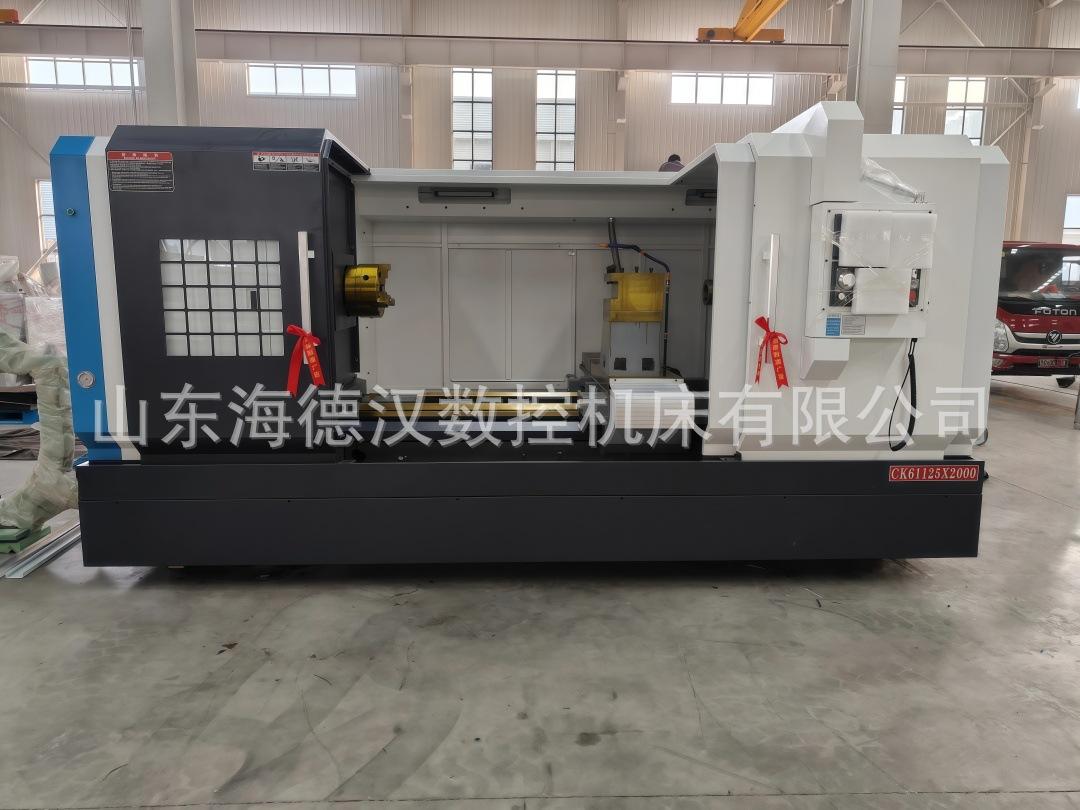

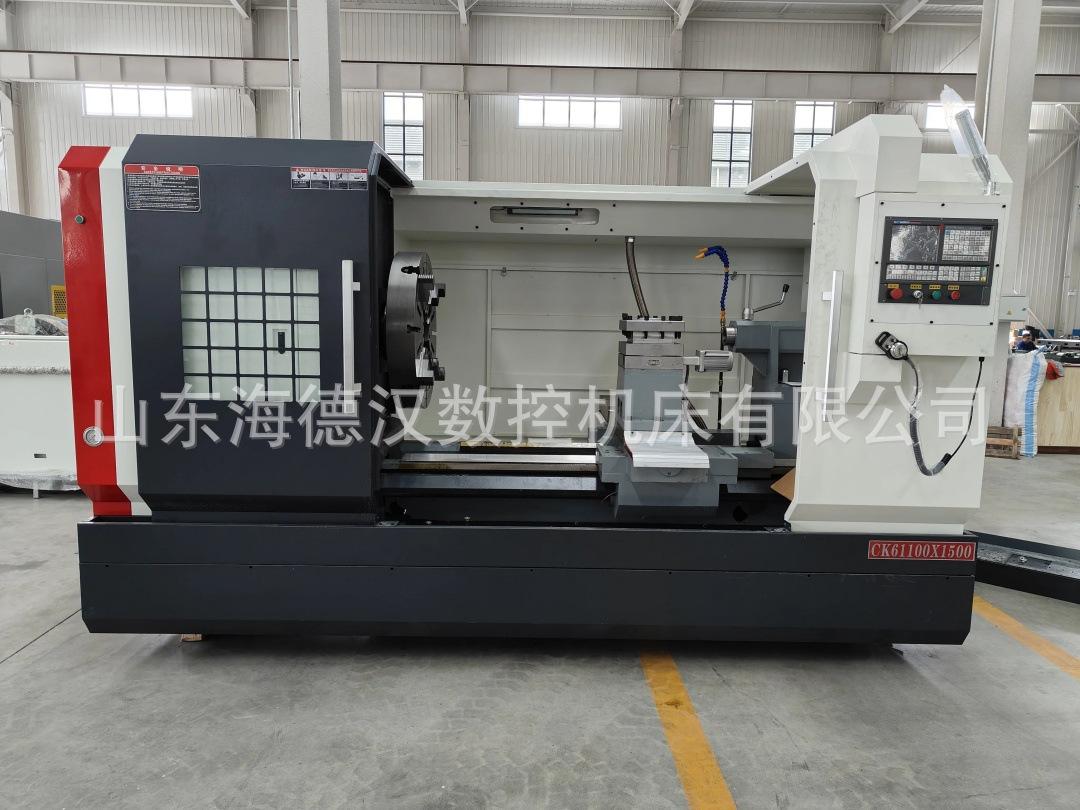

Suministro en Stock de Torno CNC Ck61100, Torno CNC Grande Horizontal de Bancada Plana con Longitud de Procesamiento de 1-10m Metros
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

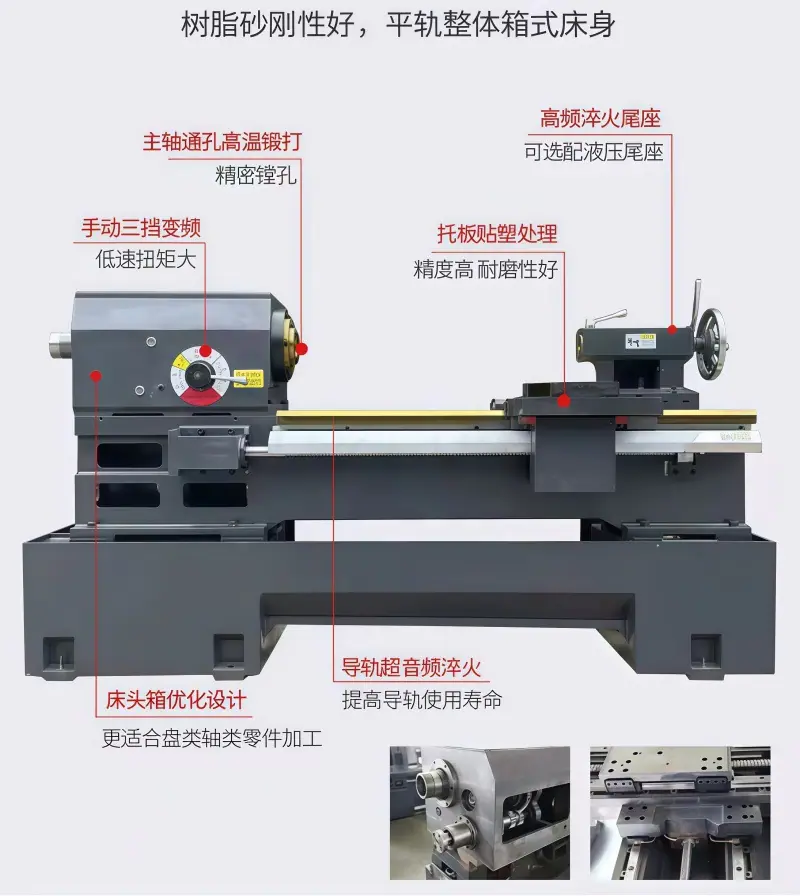

La serie CK61100 de torno horizontal CNC tiene las características de alta precisión, alta potencia, alta rigidez, etc. Sus componentes principales y estructuras están optimizados y diseñados. Es un equipo de precisión para el mecanizado de ejes, discos, manguitos, superficies de formas especiales y piezas de trabajo roscadas.
Sistema CNC Guangsu y sistema servo AC digital completo, los ejes X y Z adoptan control de lazo semicerrado, el par husillo de bolas adopta husillo de bolas de precisión grado C4, los componentes eléctricos son todos de marcas importadas o nacionales de renombre, en cumplimiento con la certificación CE o 3C nacional.

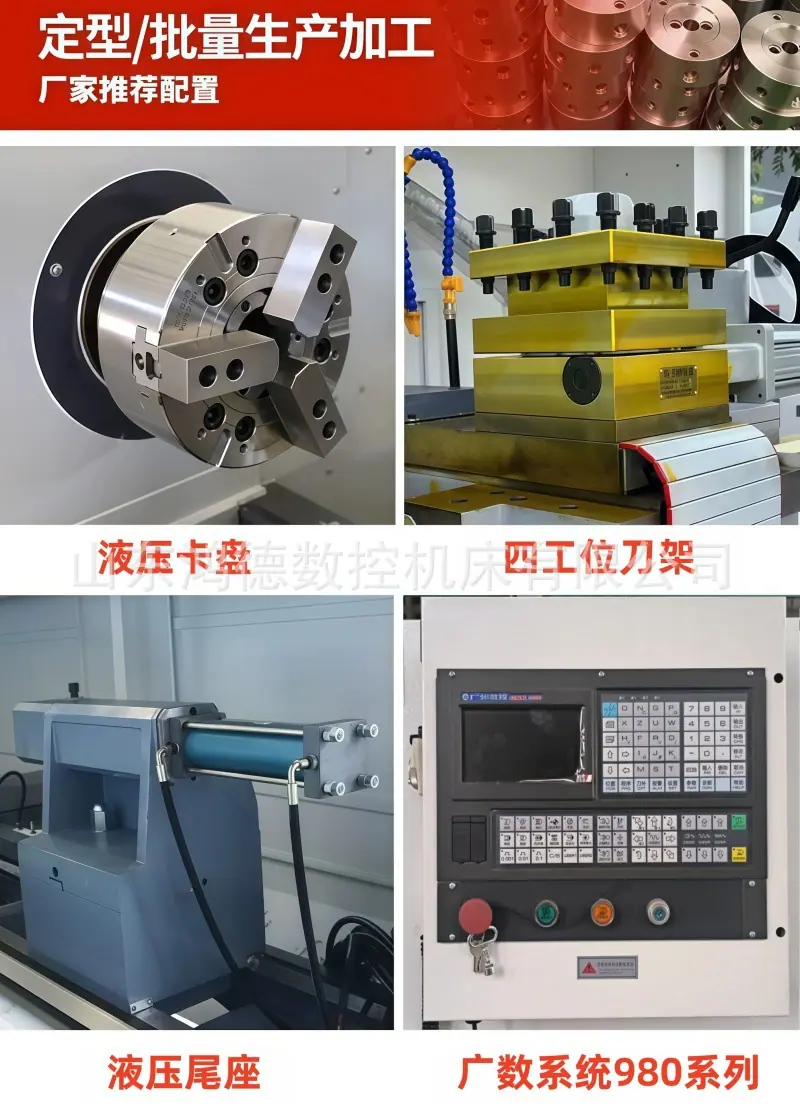

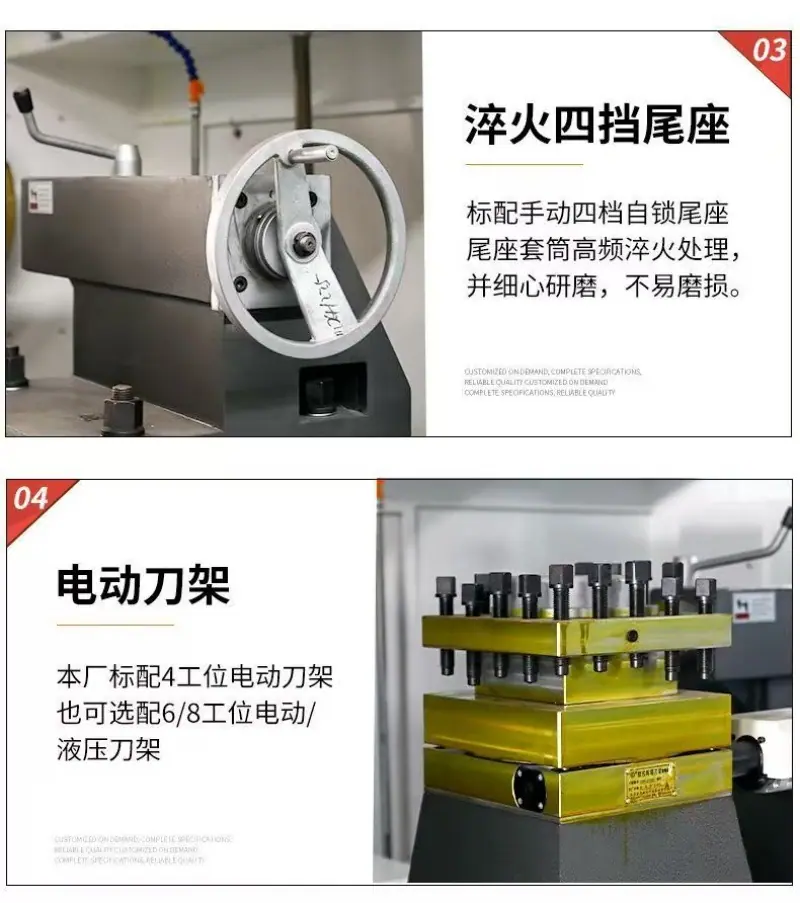

La máquina herramienta está equipada con un portaherramientas CNC de cuatro estaciones vertical de renombre nacional, que tiene las características de alta precisión de posicionamiento, alta resistencia y buena resistencia sísmica.
Las máquinas herramienta se inspeccionan estrictamente de acuerdo con los procedimientos de inspección antes de salir de fábrica. Cada máquina utiliza un interferómetro láser para detectar la precisión de posicionamiento en los ejes X y Z, así como la precisión de posicionamiento repetitivo, garantizando así una precisión estable y fiable.
|
Diámetro máximo de rotación del lecho |
1000 mm |
|
Diámetro máximo de rotación en el portaherramientas |
650 mm |
|
Extremo del husillo |
A11 |
|
Ancho del riel guía |
600 mm |
|
Diámetro del orificio pasante del husillo |
105 mm |
|
Velocidad del husillo |
30-835 |
|
Huso |
Cambio manual cuatro velocidades |
|
Unidad mínima de movimiento del carro en dirección z |
0.001mm/min |
|
Unidad de movimiento mínima del carro en dirección X |
0.001mm/min |
|
Carrera del eje X del carro |
500 mm |
|
Placa deslizante recorrido z |
1000/1500/2000/3000 mm |
|
Longitud máxima de procesamiento |
850/1350/1850/2850 mm |
|
Velocidad de movimiento rápido del carro en dirección x/z |
6000/6000mm/min |
|
Diámetro del manguito del contrapunto |
100 mm |
|
Orificio cónico del manguito del contrapunto |
Mohs n.° 6 |
|
Carrera máxima del manguito del contrapunto |
250 mm |
|
potencia del motor principal |
11 kW |
|
Precisión de repetibilidad del eje Z |
0,015 mm |
|
Precisión de posicionamiento repetible del eje X |
0,01 mm |
|
Peso de la máquina: aprox. |
4.6/5/5.8/6.8T |
Accesorios para máquinas herramienta
|
|
Nombre del dispositivo |
Modelos y especificaciones |
ilustrar |
cantidad |
|
1 |
Torno CNC |
CK61100 |
|
1 juego |
|
2 |
sistema |
Broadcom 980TB3 |
Otras marcas disponibles |
1 juego |
|
3 |
tornillo de bola |
X3208 Z5010 |
Río Han |
1 juego |
|
4 |
servomotor |
Motor X 130SJT-M0100 Motor Z 130SJT-M150B |
|
2 |
|
5 |
Mesa de cuchillo eléctrico |
280*280 |
Wenchang/Sanhe |
|
|
6 |
Caja de engranajes del husillo |
Rectificado de engranajes avanzado |
Fábrica de Máquinas Herramienta No. 1 de Shenyang |
|
|
7 |
Huso |
Husillo de alta precisión |
Instituto de Investigación de Ejes de Luoyang |
|
|
8 |
Cojinetes de husillo |
Alta precisión |
Harbin |
|
Accesorios y herramientas aleatorios
|
número de serie |
nombre |
Número de dibujo o modelo |
Especificación |
cantidad |
Observación |
|
1 |
Llave de mandril |
|
|
1 |
individuo |
|
2 |
Llave de mesa para herramientas |
|
|
1 |
individuo |
|
3 |
Llave de contrapunto |
|
|
1 |
individuo |
|
4 |
Porta cuchillos |
|
por encargo |
ninguno |
|
|
5 |
Marco central |
|
por encargo |
ninguno |
|
|
6 |
dispositivo de enfriamiento |
|
aleatorio |
1 |
colocar |
|
7 |
Tornillo ajustable |
|
aleatorio |
1 |
colocar |
|
8 |
iluminación de 24V |
|
aleatorio |
1 |
colocar |
|
9 |
800 cuatro mordazas |
|
aleatorio |
1 |
|
