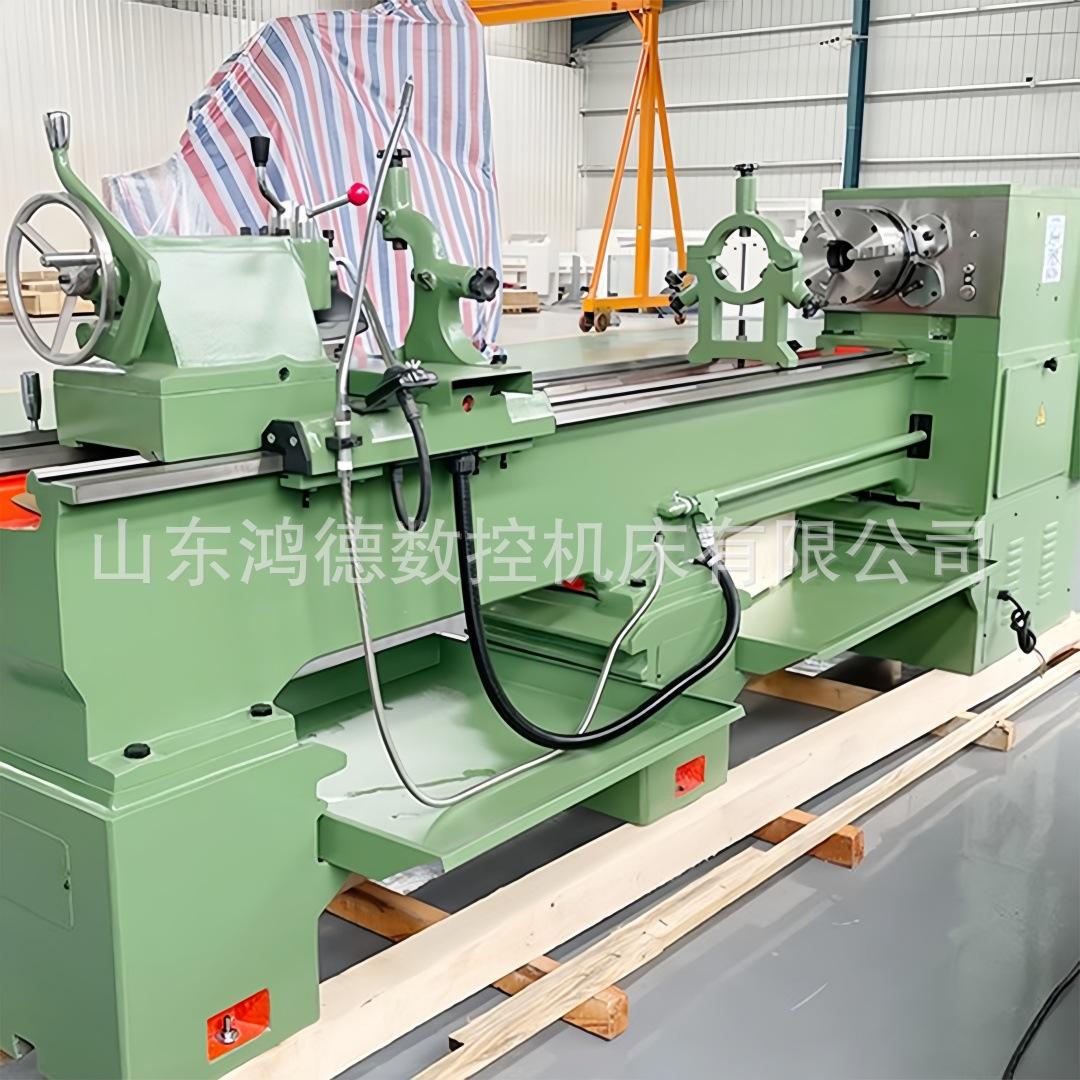

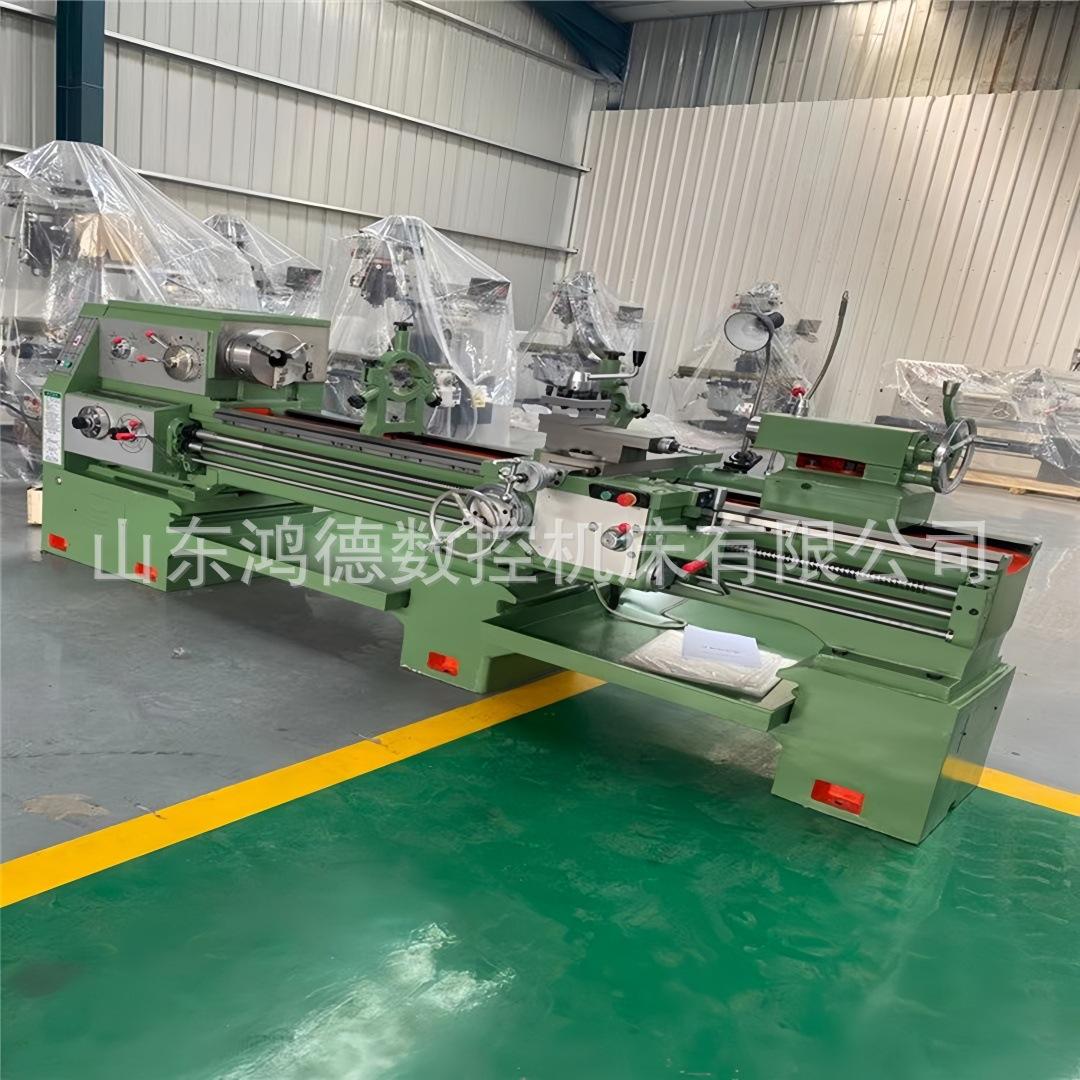

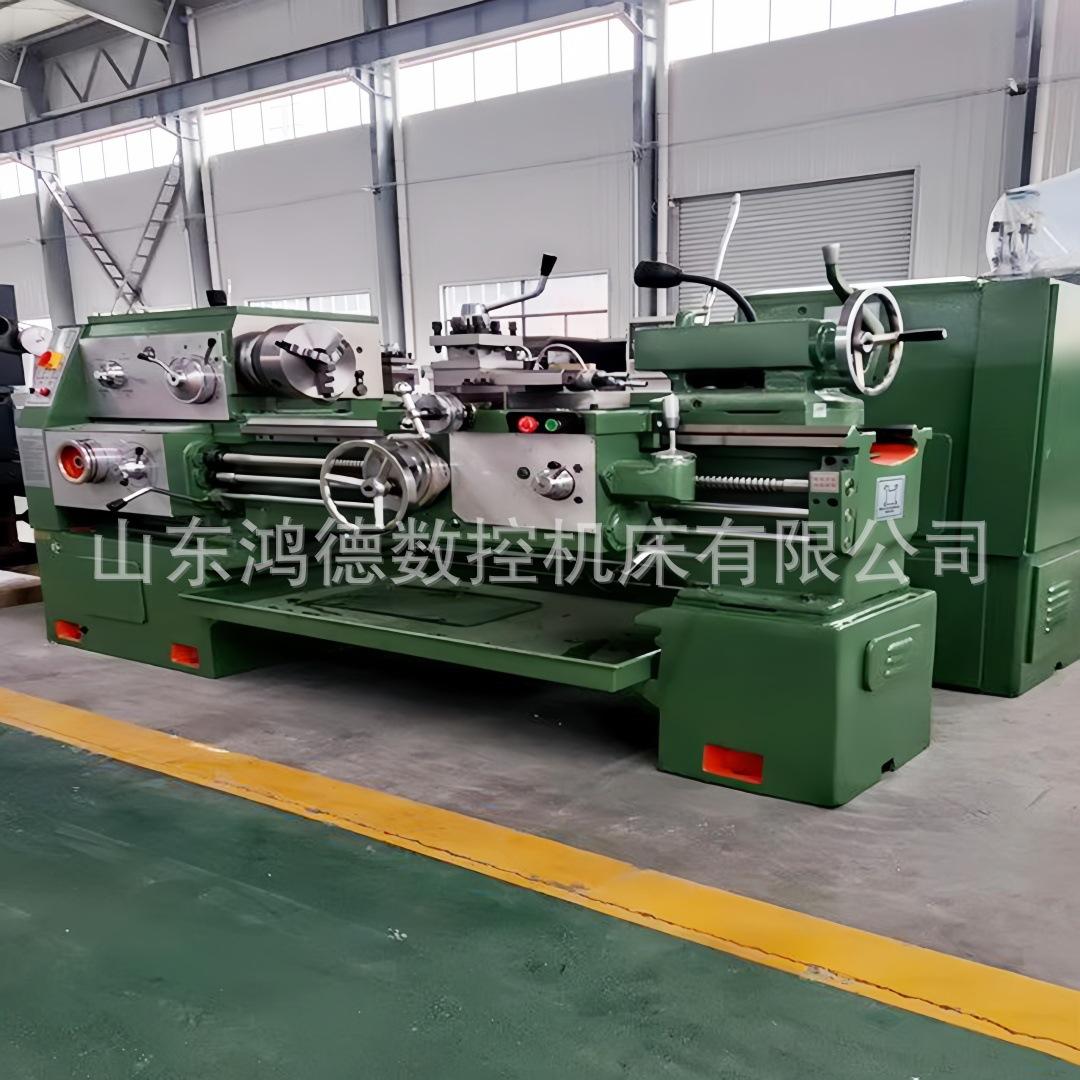

Suministro de Torno de Propósito General C6161, Torno Horizontal de Agujero Grande Ca6161X1500 con Piezas Fundidas Integrales y Guías de Deslizamiento Ensanchadas
Variaciones
|
Presupuesto |
CA6161 CA6161B CA6161C |
CA6261 CA6261B CA6261C |
|
|
Diámetro máximo de la pieza de trabajo sobre la bancada. Máx. giro sobre la bancada. |
610 mm |
||
|
Diámetro máximo de la pieza de trabajo en el portaherramientas. Máx. giro sobre el carro. |
370 mm |
||
|
Diámetro máximo de la pieza de trabajo de la ranura del sillín. Máxima oscilación en el espacio. |
-- |
830 mm |
|
|
Longitud efectiva del espacio |
-- |
210 mm |
|
|
Longitud máxima de la pieza de trabajo |
750mm/1000mm/1500mm/2000mm/3000mm/4000 |
||
|
Ancho de la cama Ancho de la cama |
400 mm |
||
|
Sección de herramienta de torneado |
25 x 25 mm |
||
|
Huso Huso |
Rango de velocidad del husillo Velocidades del husillo |
10-1400 rpm/16-1400 rpm (24 pasos) |
|
|
|
Agujero a través del husillo |
52 mm (80 mm). [105 mm] |
|
|
|
Cono del husillo |
Mezquita N.° 6 (MT6) (Φ90 1:20) [Φ113 1:20] |
|
|
Alimentar Alimentar |
Número de feeds |
64 tipos (clases) (para cada uno) |
|
|
|
Gama de roscas métricas (tipos) |
(1-192mm) 44 tipos (44tipos) |
|
|
|
Gama de roscas en pulgadas (tipos) |
(2-24tpi) 21 tipos (21 tipos) |
|
|
|
Rango de subprocesos del módulo (tipos) |
0,25-48 (Módulo de 39 tipos) (Módulo de 39 tipos) |
|
|
|
Gama de roscas de paso (tipos) |
1-96DP(37 tipos)(37 tipos) |
|
|
contrapunto Contrapunto |
Recorrido máximo del husillo del contrapunto |
150 mm |
|
|
|
Diámetro del husillo del contrapunto |
75 mm |
|
|
|
Conicidad del orificio central del husillo del contrapunto |
Escala de Mohs N.° 5 (MT5) |
|
|
Motor principal |
7,5 kW (10 CV) |
||
|
Tamaño del paquete Dimensiones del embalaje (L*An*Al) |
Dimensiones generales para 750 mm |
2550x1140x1750 |
|
|
|
Dimensiones generales para 1000 mm |
2700x1140x1750 |
|
|
|
Dimensiones generales para 1500 mm |
3200x1140x1750 |
|
|
|
Dimensiones generales para 2000 mm |
3700x1140x1750 |
|
|
|
Dimensiones generales para 2200 mm |
4030x1140x1750 |
|
|
|
Dimensiones generales para 3000 mm |
4850x1140x1750 |
|
|
|
Dimensiones generales para 4000 mm |
5800x1140x1750 |
|
|
peso Peso (kg) |
Longitud |
Peso bruto Peso neto GW NO |
|
|
|
Peso para 750 mm |
2300 2180 |
|
|
|
Peso para 1000 mm |
2380 2250 |
|
|
|
Peso para 1500 mm |
2577 2437 |
|
|
|
Peso para 2000 mm |
2940 2787 |
|
|
|
Peso para 2200 mm |
3120 2970 |
|
|
|
Peso para 3000 mm |
3600 3450 |
|
|
|
Peso para 4000 mm |
3950 3800 |
|
