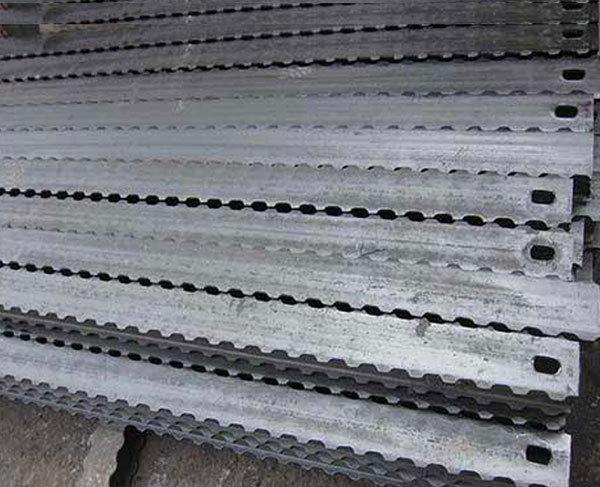

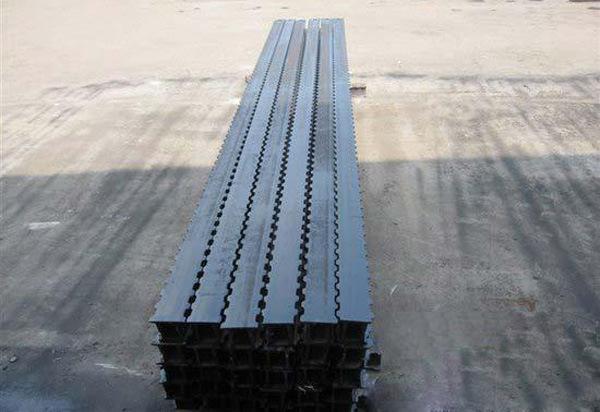

Introducción del producto de viga de acero en forma de π

La viga de acero en forma de π es una viga superior comúnmente utilizada en el soporte de túneles. La viga de acero en forma de π está hecha de dos aceros en forma de π que han sido tratados térmicamente y soldados entre sí, de ahí su nombre. La viga de acero en forma de π se utiliza principalmente para soportar el techo de túneles o túneles de minas de carbón, y se combina con un pilar único para formar un soporte metálico para soportar la viga superior.

La viga de acero en forma de π puede voladizarse para soportar el techo del área de control en un vano largo, de modo que la cara de trabajo tenga un espacio de trabajo más grande sin pilares de soporte, lo cual es una condición favorable para mejorar las condiciones de trabajo y adoptar nueva maquinaria de minería de carbón y una transformación flexible de la caja registradora transportadora. ali07

parámetros de viga de acero en forma de π

Peso: 10,2 kg/m;

Material: 27SiMn

Altura de la pierna: 45

Ancho exterior: 100

Ancho interior: 83

Grosor de la cintura: 8.

notas del producto viga de acero en forma de π

1. Cuando la capacidad de carga es de 700 mm, la carga se concentra en el centro de la viga;

2. El peso incluye el peso de la soldadura de 0,7 kg/m;

3. Agregue una especificación por cada 200 mm de diferencia en las especificaciones del modelo.

Las vigas de acero en forma de π se utilizan en minas de carbón en frentes de trabajo de minería horizontales y suavemente inclinados y en cabezales de máquinas u otras áreas de control superior de gran tamaño.

<<

<<
