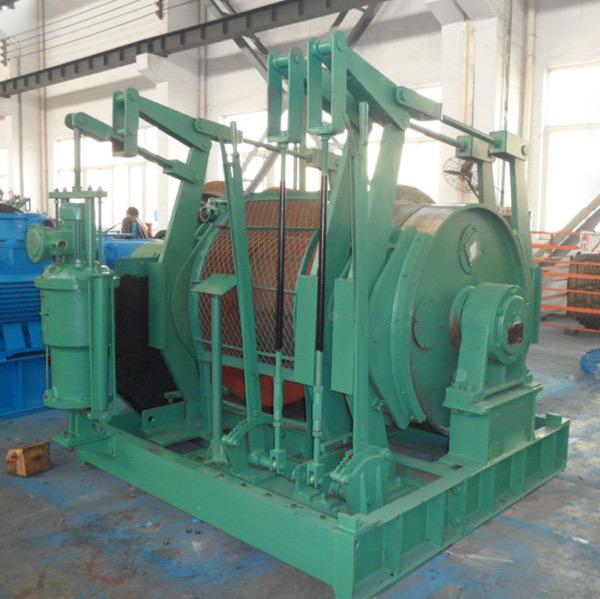

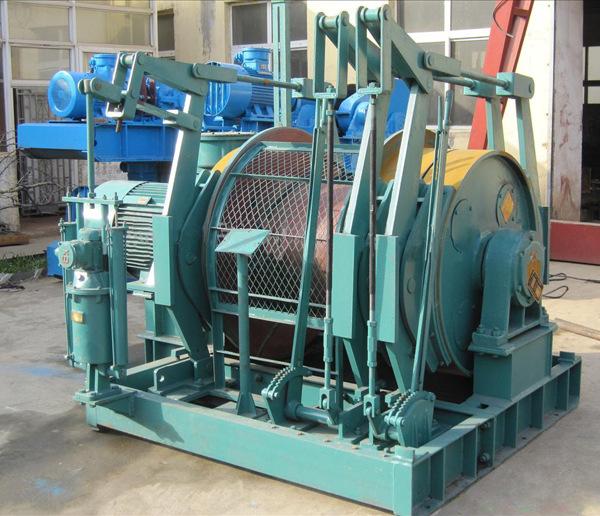

Aplicación del cabrestante de transporte de la serie JYB

El cabrestante de transporte de la serie JYB se utiliza principalmente para tirar de carros mineros en minas de carbón subterráneas y otras minas con un ángulo de inclinación de menos de 30°.

Características del cabrestante de transporte de la serie JYB

Todos utilizan transmisión de engranajes planetarios. Los cabrestantes se caracterizan por su estructura compacta, buena rigidez, alta eficiencia, fácil instalación y desplazamiento, arranque suave, operación flexible, frenado fiable y bajo nivel de ruido.

Parámetros del cabrestante de transporte de la serie JYB

Modelo JYB-40×1.25 JYB-50×1.40 JYB-60×1.25

Tensión estática del cable de acero en la capa de referencia KN 40 50 60

Velocidad del cable de acero en la capa de referencia m/s ≥1,25 ≥1,40 ≥1,25

Rollo (diámetro × ancho) mm φ580 × 600 φ580 × 600 φ710 × 800

Capacidad de cuerda m ≥650 ≥650 ≥650

Diámetro del cable de acero mm φ21,5 φ23 φ26

Modelo de motor YBK2 280M-6 YBK2 280S-4 YBK2 315M-6

Potencia kw 55 75 90

Velocidad r/min 980 1480 989

Voltaje V 380/660 o 660/1140

Dimensiones

Longitud (mm) 1965 (2286) 1965 (2286) 2578 (2856)

Ancho mm 2500 2500 2794

Altura mm 2117 2117 2272

Empujador hidráulico eléctrico BYT1-180/12 BYT1-320/12

Arrancador magnético reversible de vacío antideflagrante QBZ-120ND QBZ-200ND

Botón de control ignífugo BZA1-5/36-3

Masa del cabrestante (incluido el motor) kg 3800 4500 5550
