La torre de enfriamiento de FRP de flujo a contracorriente circular adopta tecnología de intercambio de calor aire-agua a contracorriente. El interior utiliza una estructura de acero, y el exterior está revestido con paneles de FRP. El cuerpo de la torre está equipado con una escalera de mantenimiento para el mantenimiento y gestión normales del equipo en la parte superior de la torre. El relleno utiliza láminas corrugadas de escalera inclinada de PVC para difundir el área de rociado de agua; mediante el método de distribución por rociado rotatorio, se logra una distribución uniforme del agua, mejorando el efecto de enfriamiento. Nuestra fábrica ha realizado mejoras parciales en el diseño de apariencia de esta serie de productos para hacer la operación y el montaje más convenientes.



2. Análisis de los componentes de la torre de enfriamiento



1. Estructura de acero de la torre

Mecanizada con tecnología mecánica, la resistencia estructural general es alta y la estructura está razonablemente solicitada. La estructura del cuerpo de la torre tiene el efecto de rendimiento de tensión multidireccional, puede resistir eficazmente cargas concentradas y cargas asimétricas, reduce la vibración de la torre de enfriamiento y tiene buena estabilidad general.



2. Piezas de fibra de vidrio

El revestimiento principal de la torre está hecho de fibra de vidrio. Las materias primas y auxiliares son resina y tela de fibra de vidrio, y la superficie está acabada con resina gelcoat coloreada. La superficie del producto de fibra de vidrio tiene un color uniforme y hermoso.



3. Motor-reductor

El motor correspondiente es un motor asíncrono trifásico para torre de enfriamiento serie YLF, con un nivel de protección IP55, que presenta buen rendimiento de sellado, alta eficiencia y bajo nivel de ruido.



4. Ventilador

   Adopta un diseño de impulsor de flujo axial multipalas, el material es ABS, después de la corrección de equilibrio, funciona suavemente, el ángulo de las palas es ajustable. Puede ajustar el ángulo de las palas del ventilador según el volumen de aire requerido para lograr el máximo efecto de extracción. Este ventilador tiene las ventajas de aerodinámica razonable, gran volumen de aire, alta eficiencia y bajo nivel de ruido.



5. Sistema rotatorio de distribución de agua:

El diseño de distribución uniforme de agua de anillos circulares de igual superficie asegura una distribución uniforme del agua en la torre de enfriamiento. La salida de rociado requiere baja presión, distribución uniforme del agua, ahorra consumo de agua, tiene fuerte capacidad de remoción de aguas residuales, no es fácil de obstruir y tiene mayor adaptabilidad a las cargas hidráulicas.



6. Llenado de agua:

El empaque adopta láminas de onda inclinada de PVC, con nervaduras transversales añadidas, que tiene una gran capacidad de redistribución de agua, baja resistencia y buen rendimiento térmico.

























Torre de agua con bandeja de agua profunda







                                                                                    Estructura interna de la torre de enfriamiento











Torre de agua tipo alta temperatura

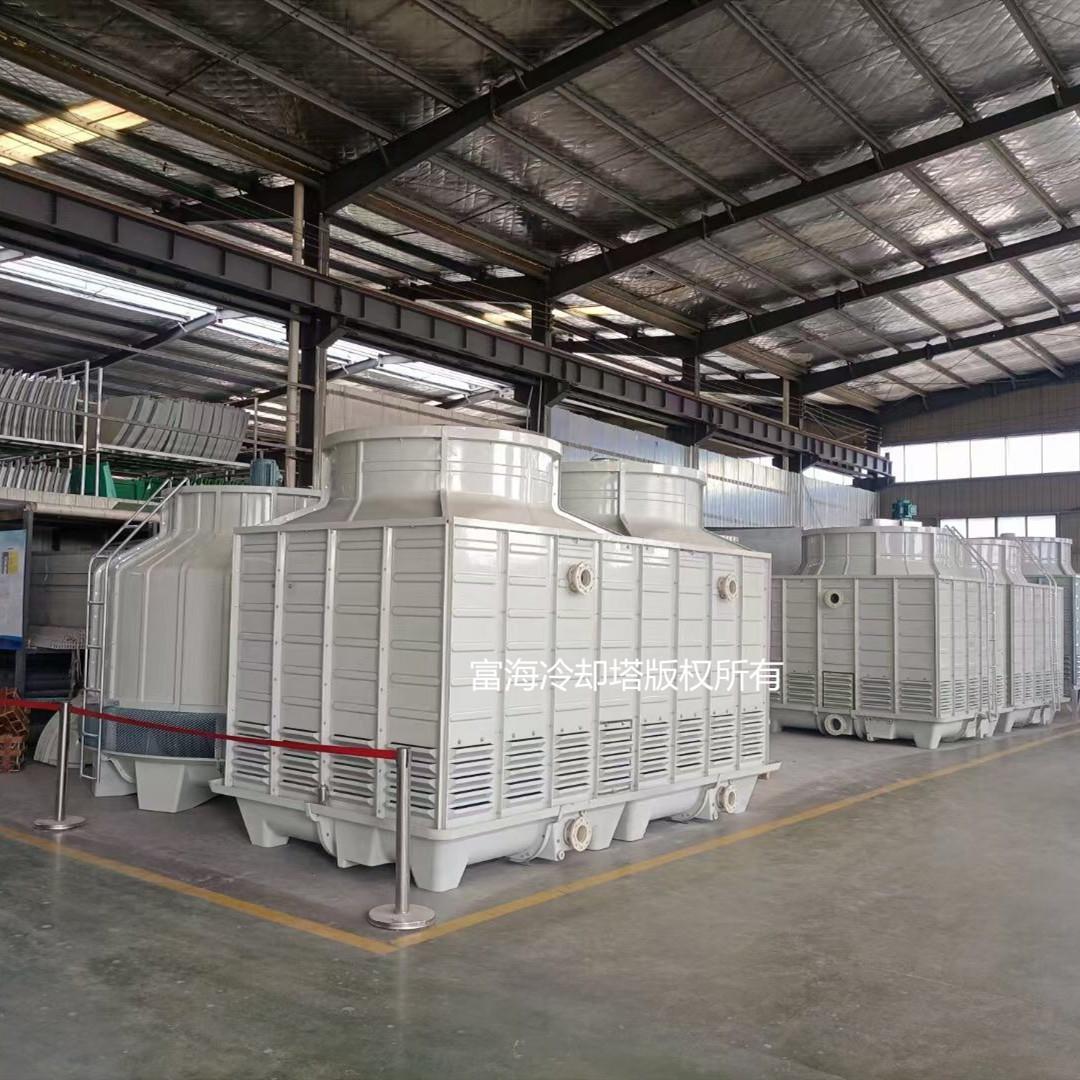

Sitio de procesamiento

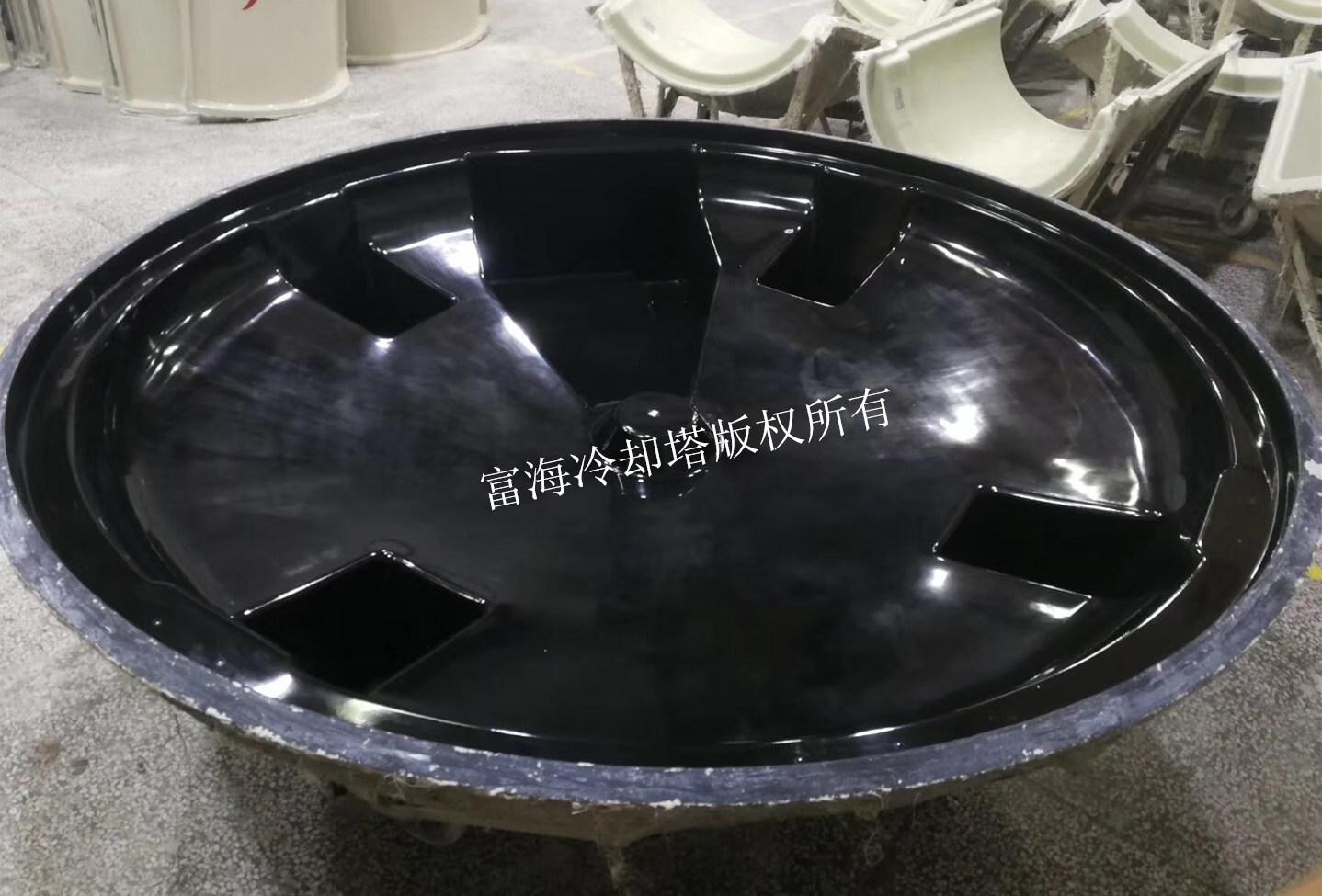

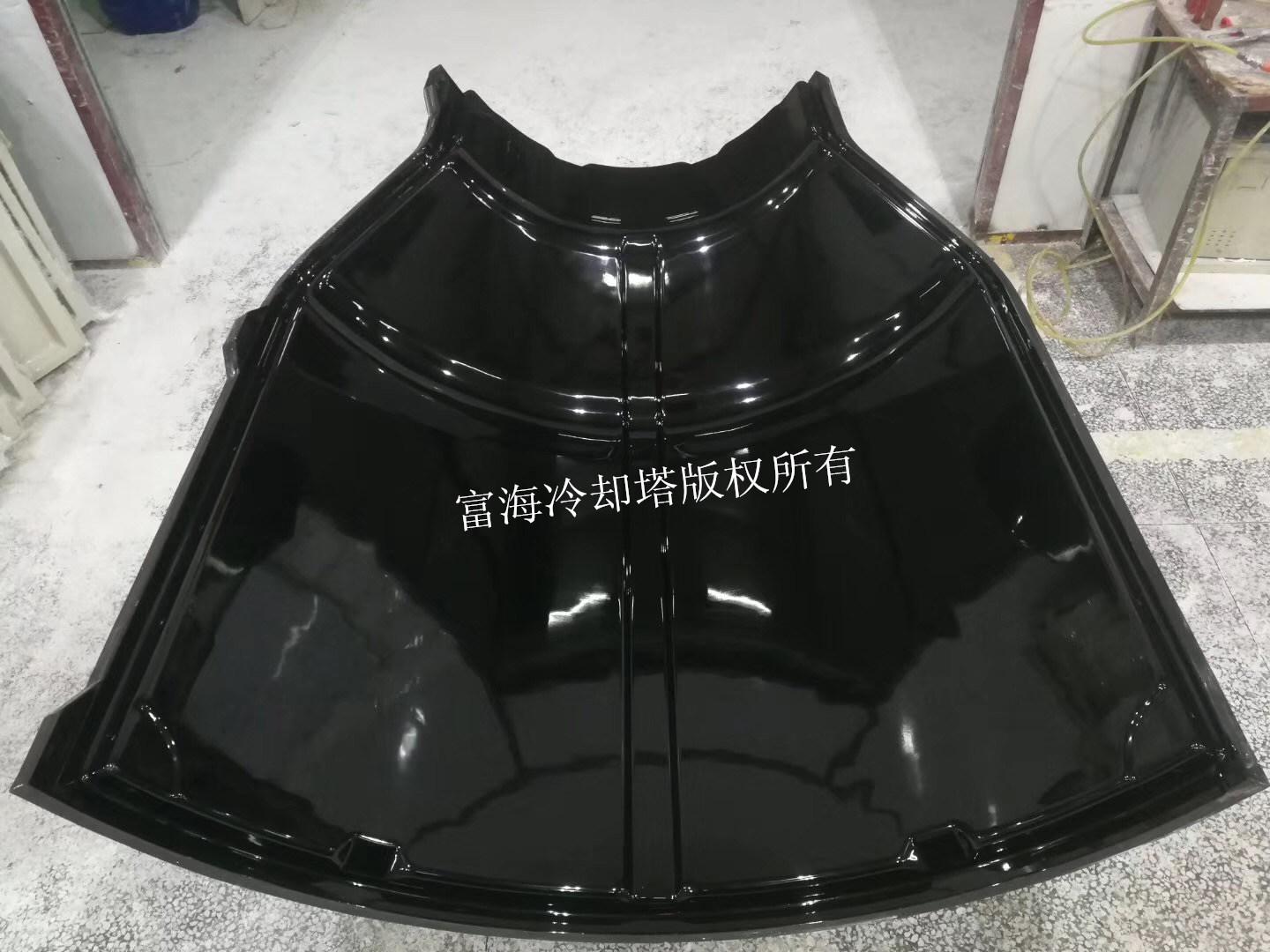

Molde de torre



Molde de torre

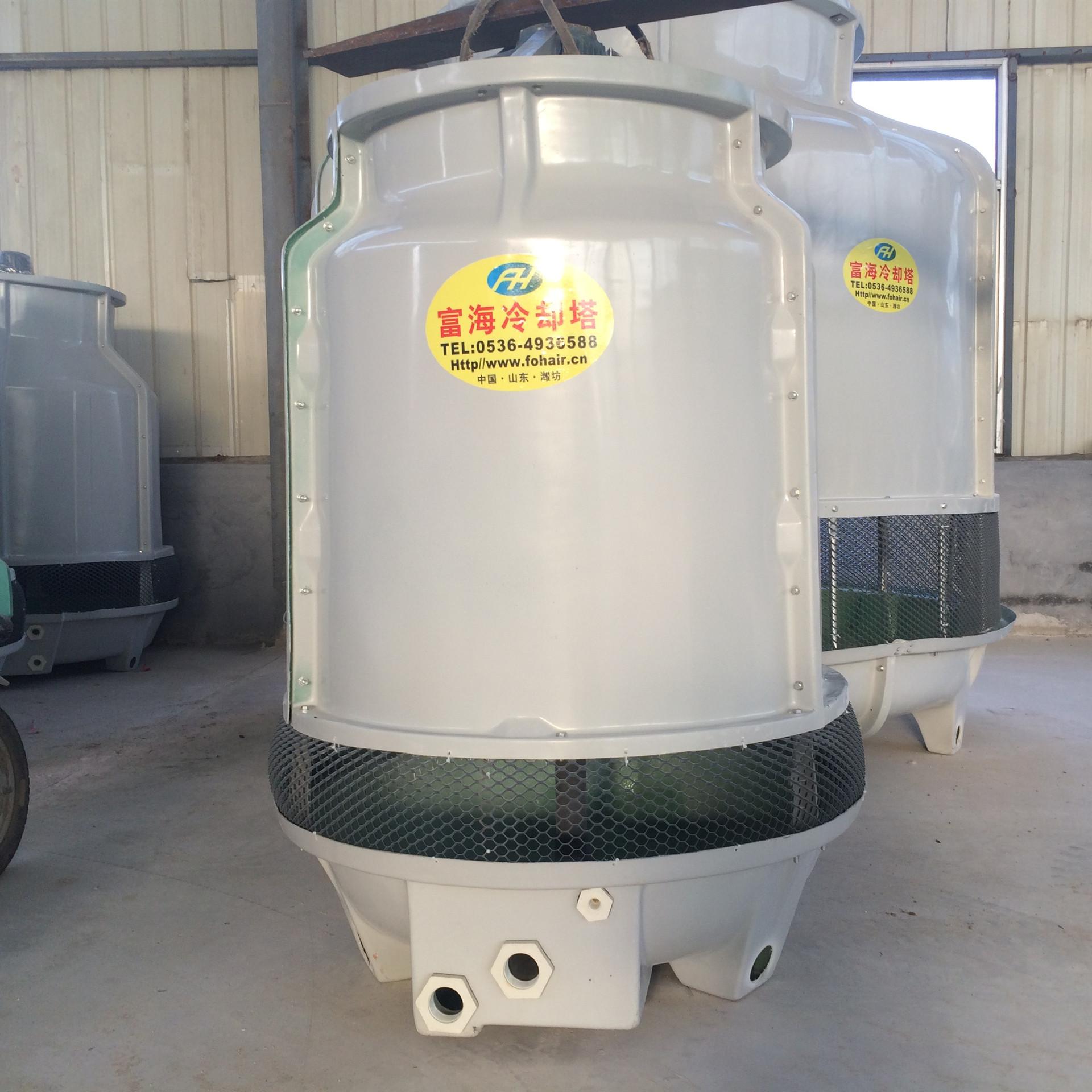

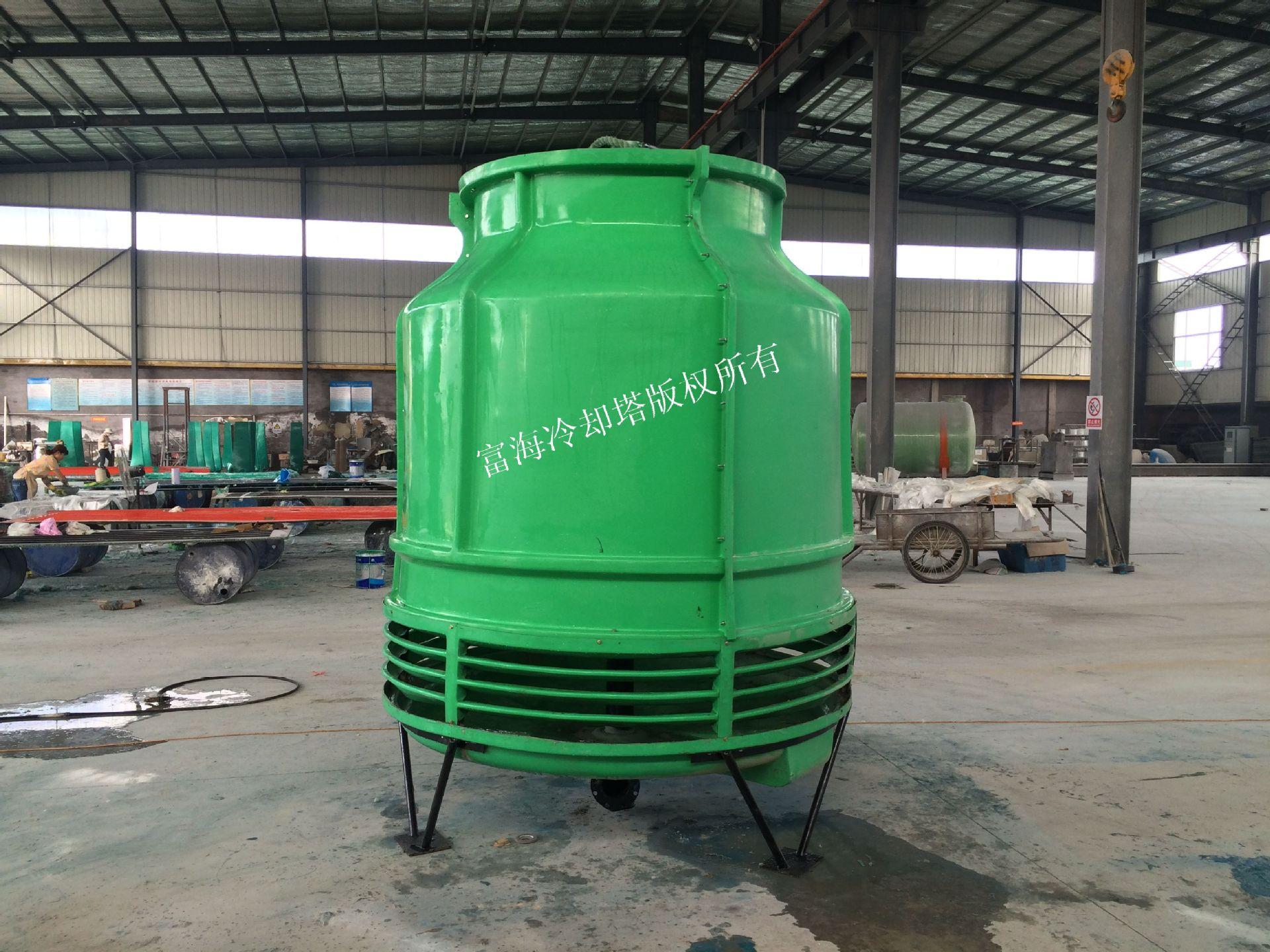

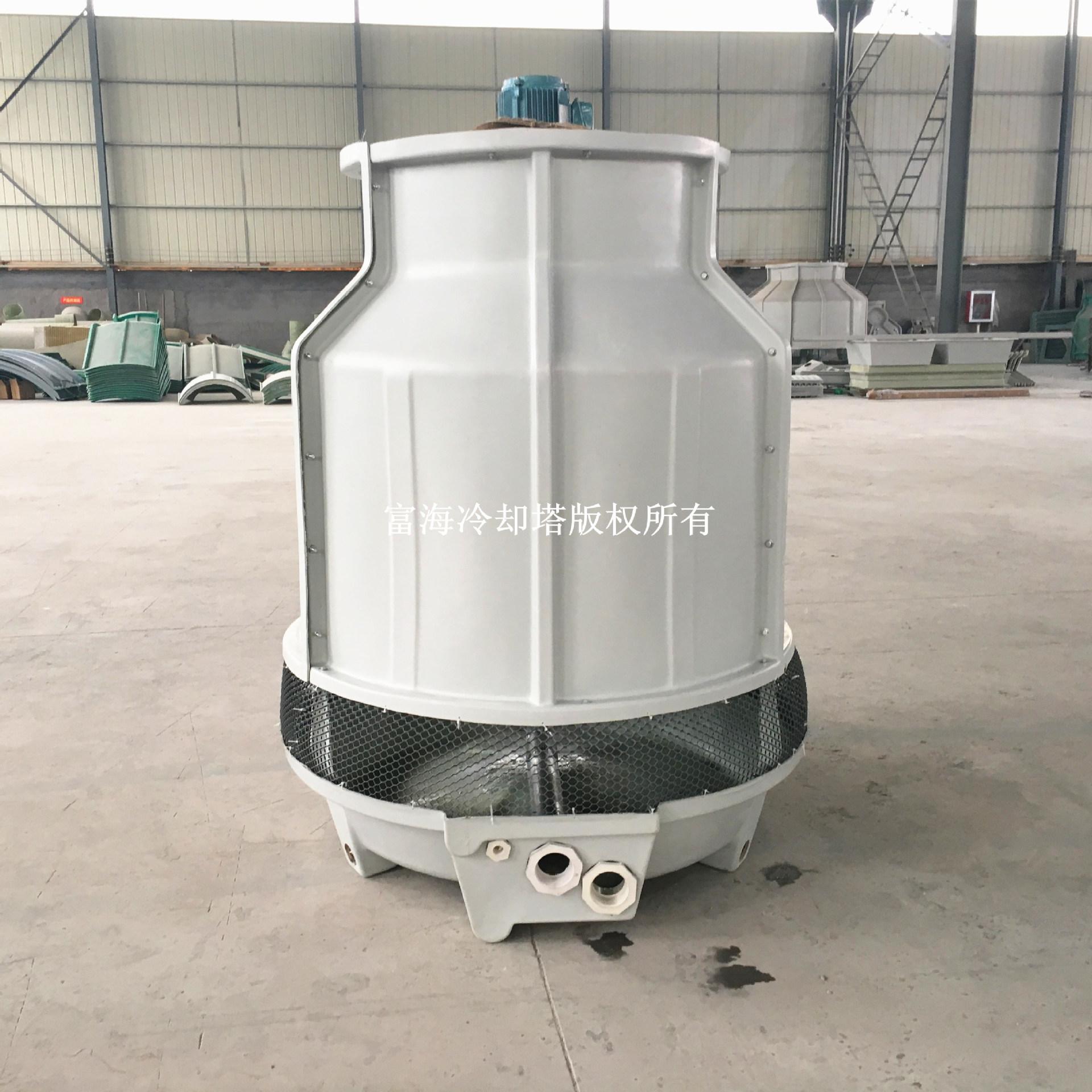

Productos en stock

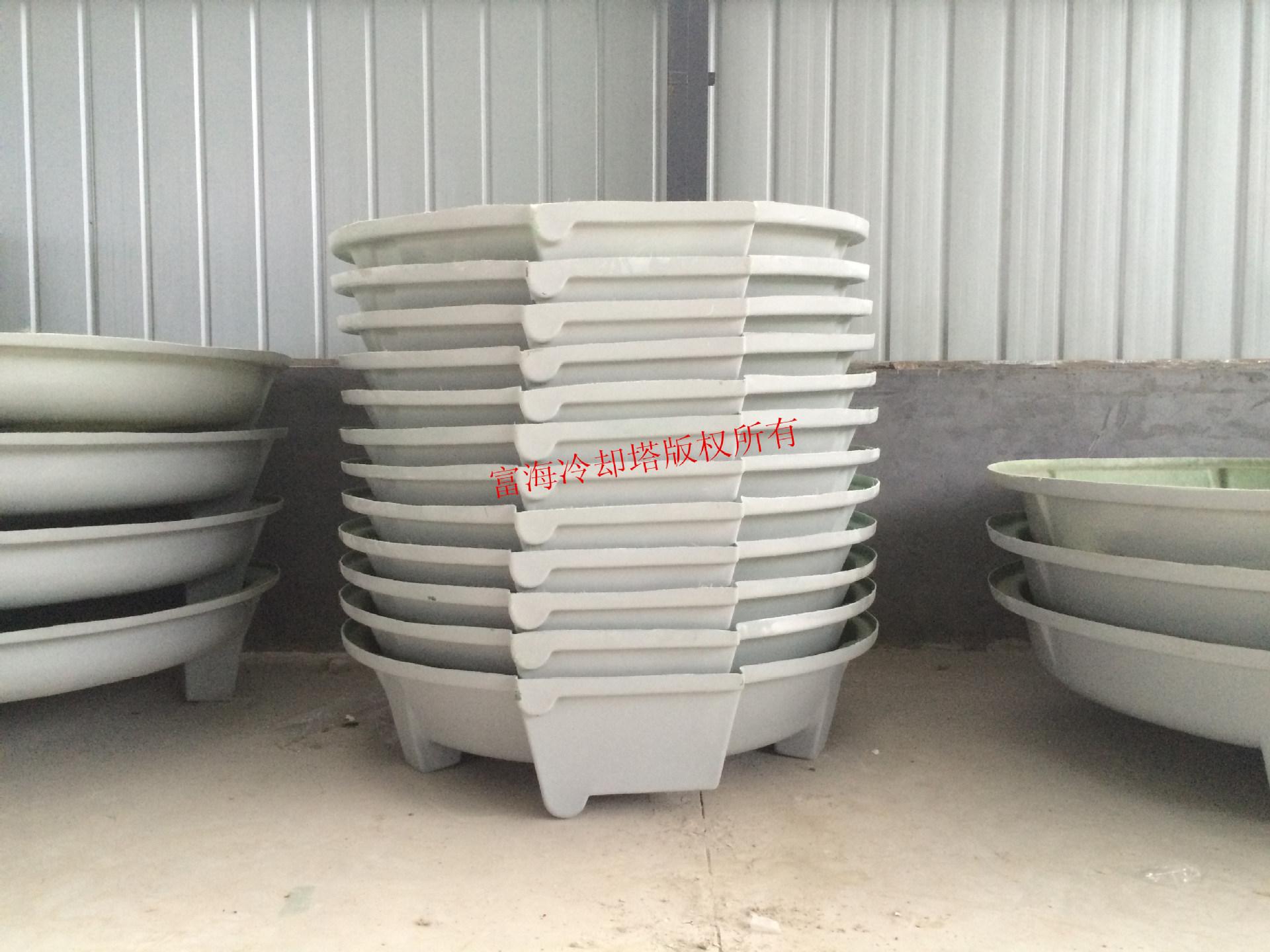

Imágenes del almacén

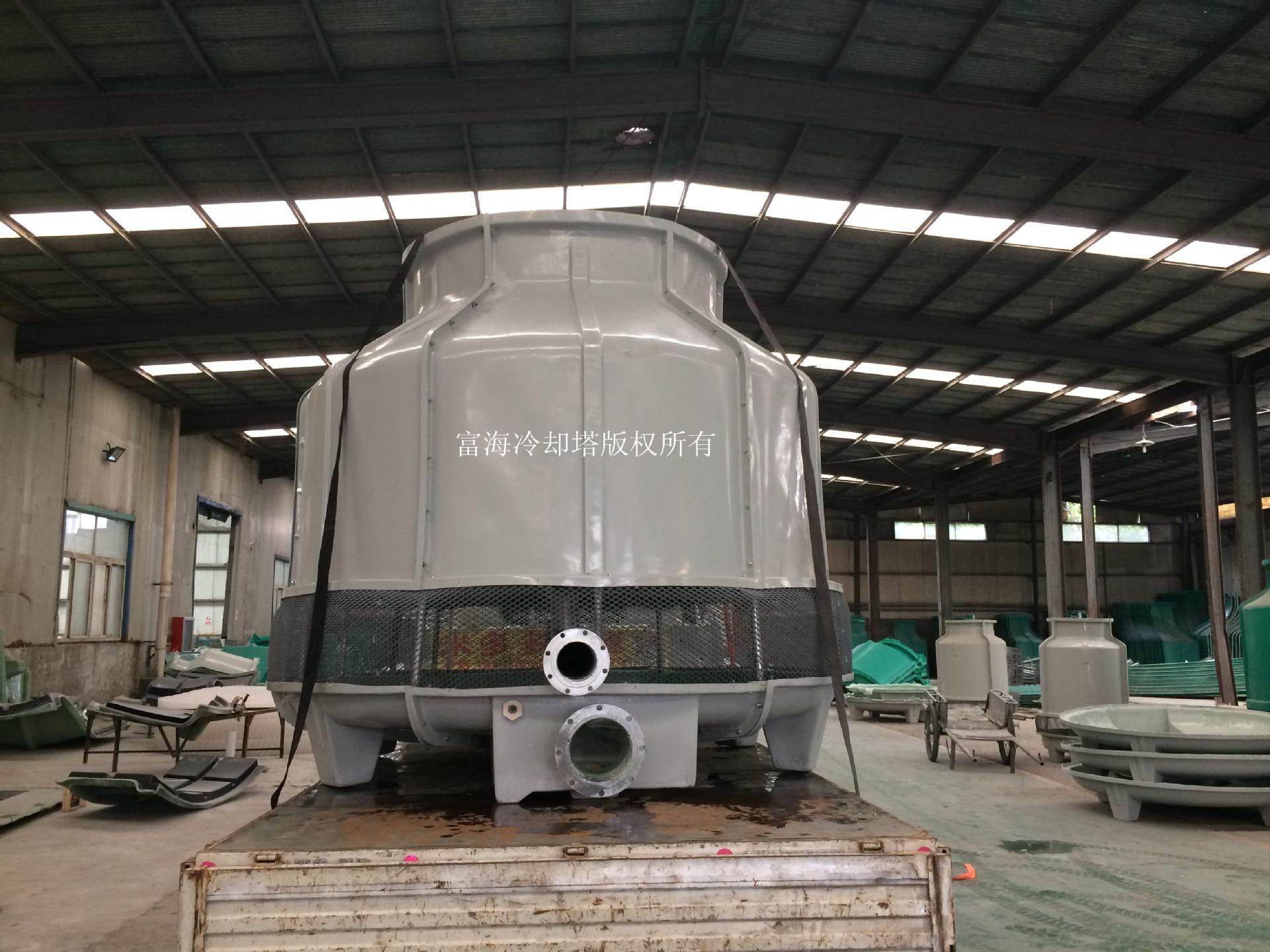

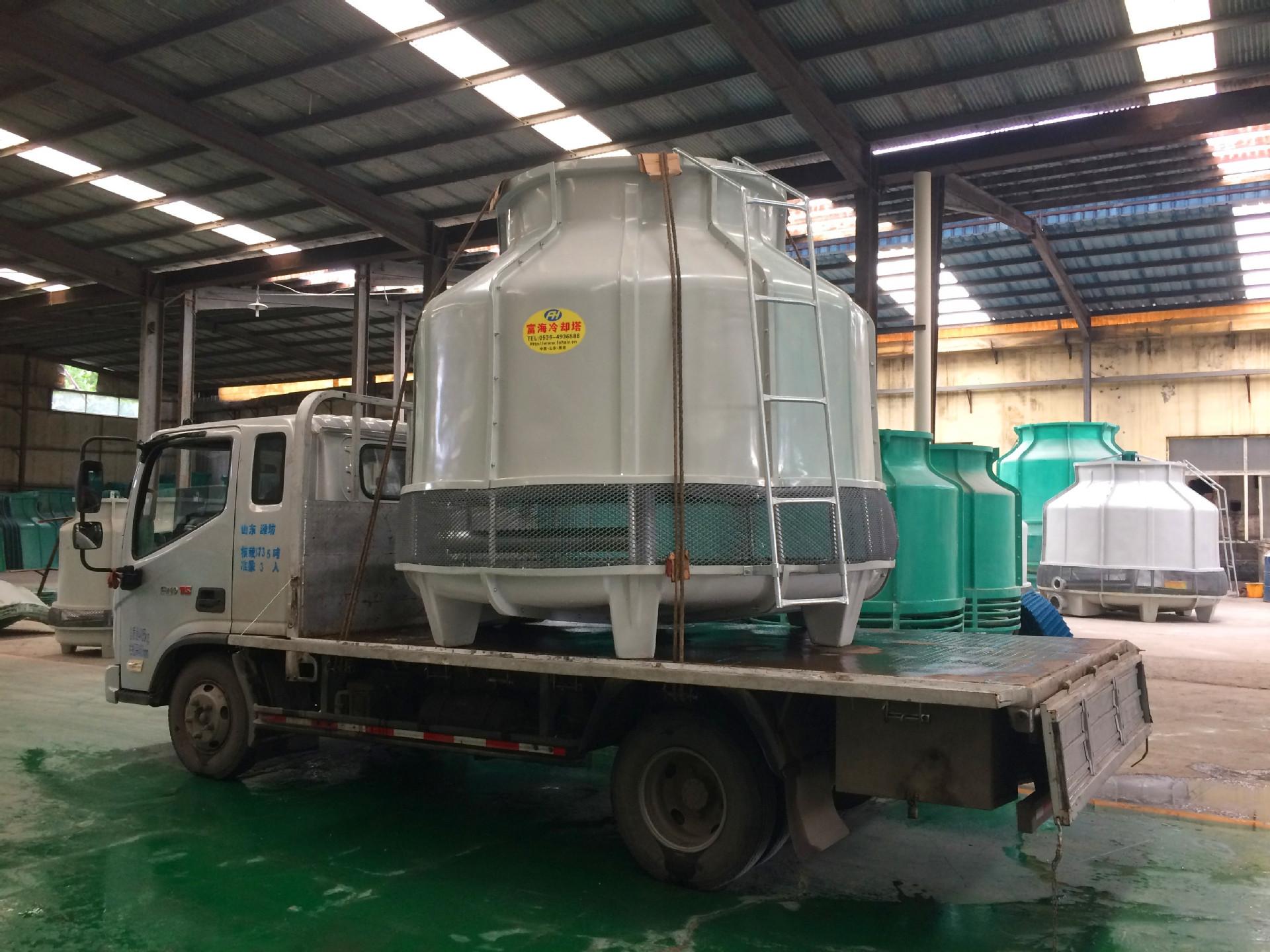

Imágenes de carga de la torre de agua



3. Instrucciones de instalación, depuración y uso



1. El diagrama de cimentación y las dimensiones de instalación en esta descripción son para referencia durante la instalación. La dirección de las tuberías de entrada y salida de la pequeña torre a contracorriente se puede seleccionar arbitrariamente en la posición horizontal, pero no debe colisionar con la cimentación. Si hay una cimentación en el medio, su carga debe ser el 25% del peso operativo, y el 75% restante debe ser soportado uniformemente por la cimentación rectangular exterior. Si se instala en la azotea, se debe considerar la presión adicional causada por la carga.

2. Se debe instalar un soporte en la conexión entre la torre de enfriamiento y las tuberías de entrada y salida de agua para evitar que un peso excesivo presione la pared de la torre.

3. Las aspas del ventilador deben ajustarse antes de la instalación y el uso para mantener un ángulo uniforme. El método consiste en marcar los bordes delantero y trasero de cada aspa a 150 mm cerca de la misma, y luego medir la distancia entre los bordes delantero y trasero de cada aspa desde la cuerda inferior del soporte para calcular la diferencia de altura entre ambos bordes. Tras varios ajustes, la diferencia de altura es uniforme y el ventilador está homologado.

4. Después de conectar el motor, la caja de conexiones debe sellarse y asegurarse de que el valor de prueba de corriente no exceda la corriente nominal del motor.

5. Al arrancar la torre de enfriamiento, asegúrese de encender primero la bomba de agua y luego el ventilador. No se permite hacer funcionar el ventilador sin rociar agua. El ventilador puede invertirse a baja velocidad durante un corto tiempo para descongelar.

6. El reductor debe llenarse con aceite antes de usarlo. Se puede usar aceite de engranajes antidesgaste No. 50 o aceite de motor para la lubricación. El aceite debe reemplazarse después de las primeras 100-300 horas de funcionamiento, y luego cada 3000-5000 horas de funcionamiento. El nivel de aceite debe ser moderado y la marca de aceite debe ser fácil de observar.

7. Cuando la torre de enfriamiento esté en funcionamiento, debe haber una persona dedicada a su gestión, prestar atención a los cambios de corriente y temperatura del agua, y revisar periódicamente el motor, el reductor, el distribuidor de agua, etc.





【Configuración del producto】Proporciona una configuración optimizada en función de sus necesidades y situación real.
【Ciclo de producción】En stock.
【calidad del producto】Nuestros productos se inspeccionan cuidadosamente antes del envío y, por lo general, no presentan problemas de calidad. Si tiene alguna pregunta sobre la calidad después de recibir el producto, contáctenos dentro de las 24 horas posteriores a su recepción y la resolveremos lo antes posible.
【Método de liquidación】Sujeto al contrato.
【Embalaje】Embalaje en caja de madera para piezas vulnerables (la mercancía son piezas sueltas y se ensamblarán en el sitio después de llegar al sitio de construcción)
