Máquina llenadora automática de agua desinfectante para pociones oftálmicas, línea de producción de sueros, aceites y humo corporal, máquina llenadora y tapadora.

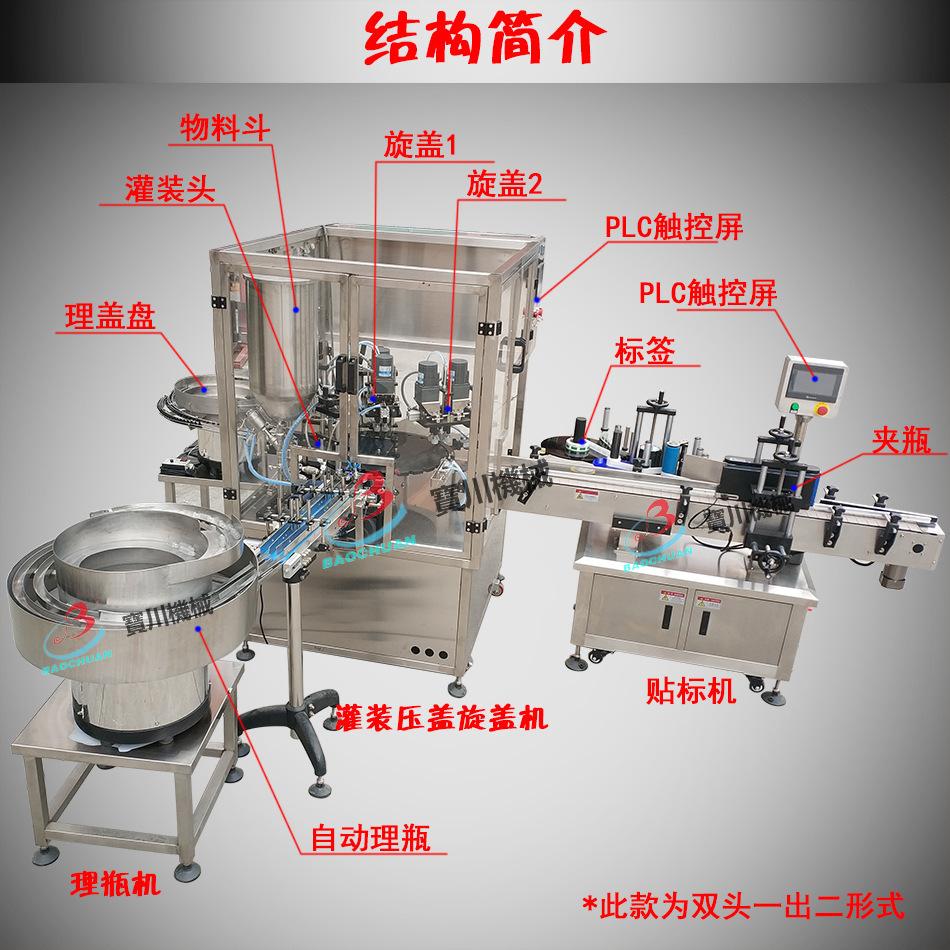

Posicionador automático de botellas - Llenado automático - Taponado automático - Taponado automático - Etiquetado automático - Producto terminado

Se compone de un disco giratorio principal y una salida de botellas;

El funcionamiento semiautomático es sencillo y no requiere formación especial;

Al cambiar de variedad, casi no hay necesidad de realizar ajustes;

Regulación de velocidad continua, velocidad estable;

Regulador de velocidad continuo Panasonic y motor regulador de velocidad;

De acuerdo con los estándares GMP, toda la máquina utiliza acero inoxidable AISI 304 como material principal y se puede modificar según los requisitos;

Se puede coordinar con toda la línea;

La máquina puede clasificar y detener automáticamente las botellas cuando están bloqueadas según la situación de producción.

Botella Ø20~Ø100 mm

Altura de la botella 30~150 mm

Fuente de alimentación CA 220 V, 50~60 Hz

Potencia total 1,5 kW

Velocidad 10 rpm

Parámetros técnicos:

(1) Número de cabezales de llenado del servo: 2

(2) Número de tapas inferiores: 2

(3) Número de cabezales de tapado: 2

(4) Tipo de botella adecuado: según las muestras del cliente (los diferentes tipos de botellas requieren el reemplazo del mandril)

(5) Capacidad de llenado: 2-100 ml

(6) Método de llenado: llenado servo

(7) Método de clasificación de tapas: placa vibratoria electromagnética (diferentes especificaciones requieren el reemplazo de la placa vibratoria y el riel guía)

(8) Forma de bajada de cubierta: El brazo robótico asume la forma de bajada de cubierta.

(9) Método de tapado: Tapado neumático con rosca

(10) Velocidad de producción: 2400-3500 botellas/hora

(11) Precisión de llenado: ±1%

(12) Cinta transportadora: correa de cadena POM de 82 mm de ancho, velocidad 0-15 m/min,

Altura desde el suelo: 800 mm ± 25 mm (según requisitos del cliente)

(13) Potencia de la máquina: aproximadamente 2KW

(14) Control de programa: PLC con interfaz hombre-máquina de pantalla táctil

(15) Material: El marco está hecho de acero inoxidable 304#

(16) Materiales para la boquilla de llenado y otras piezas en contacto con líquidos: acero inoxidable 304#, tubo de silicona

(17) Presión de aire: 0,6-0,8 MPa

Configuración principal:

1. Marco: Acero inoxidable (sin marco).

2. Pies de la máquina: acero inoxidable.

3. Componentes neumáticos: Taiwán SNS

4. Controlador del programa: Taiwán Yonghong

5. Interfaz hombre-máquina: Pantalla táctil a color de 7 pulgadas de Taiwan Weilun

6. Sensor fotoeléctrico: LEUZE, Alemania

7. Relé e interruptor de aire: Schneider, Francia

8. Bomba de succión: bomba de engranajes de marca importada

9. Inversor de motor: Energ

10. Material de la cinta transportadora: cinta transportadora de cadena POM de 82 mm de ancho.

11. Motor de cinta transportadora: motor de CA de marca nacional de 370 W

12. Motor de accionamiento del mandril: Motor de CA de marca nacional

13. Material del anillo de sellado de la máquina de llenado: politetrafluoroetileno, caucho fluorado

14. Cubierta de la máquina: acero inoxidable y plexiglás.

15. Piezas expuestas: acero inoxidable, aleación de aluminio anodizado, acero galvanizado 45#, piezas de plástico.

Parámetros de la máquina etiquetadora

1: Toda la máquina está hecha de acero inoxidable + estructura de aleación de aluminio.

2: La pantalla táctil china Weiluntong es fácil de operar, simple de aprender, completa en funciones y realiza la comunicación hombre-máquina.

3: Se adopta un control de retroalimentación uno a uno entre el PLC Panasonic japonés y el servomotor Panasonic para garantizar un control sin errores.

4: El motor principal de accionamiento tiene una inercia ultrapequeña de 750 W, puede alcanzar instantáneamente una velocidad constante y una parada de emergencia instantánea, y tiene una alta precisión de etiquetado y una gran estabilidad.

5: El cabezal se puede ajustar en cualquier ángulo, lo que es más adecuado para el ajuste de diferentes formas de productos, y la operación es simple y conveniente.

6: Mecanismo de bandeja de etiquetas, que utiliza tecnología patentada de fuerza de tracción constante para que la etiqueta se deslice sin problemas, adecuada para etiquetado de alta velocidad.

7: La banda de presión y la línea transportadora principal utilizan transmisión mecánica para lograr una sincronización perfecta entre ambas. La banda de presión cuenta con almohadillas segmentadas que no afectan la presión individual debido a la altura del producto. El material polimérico de las almohadillas es más resistente al desgaste.

8: Se adopta el mecanismo de posicionamiento de tres rodillos del rodillo de caucho de potencia de cianuro de butilo de 30 grados y el rodillo de sujeción del cilindro para hacer que el producto gire suavemente, mejorando así la precisión del etiquetado.

9: La etiqueta de posicionamiento del producto adopta un posicionamiento de detección fotoeléctrica y puede especificar un etiquetado preciso en cualquier posición del producto (selección de posicionamiento).

10: Mecanismo de sujeción de etiqueta superior patentado, mecanismo de enrollado de etiqueta de cuatro lados ☆Cada sección de trabajo del producto completa una operación independiente de forma independiente.

11: Nota especial: Según las características del producto a etiquetar, se puede agregar un mecanismo de etiquetado especial adecuado al producto.

Tres: Parámetros técnicos

1: Fuente de alimentación y potencia total: 220 V CA 50 Hz 2,8 kW

2: Presión de aire de trabajo: 6 kg/cm2 100 L/min

3: Velocidad de etiquetado: 45 m/min

4: Precisión de etiquetado: ±1 mm

5: Altura máxima de la etiqueta: 200 mm

6: Diámetro interior del núcleo del papel de etiqueta: ∮76,2 mm

7: Diámetro exterior máximo de la etiqueta: ∮350 mm

8: Dimensiones generales: L2000×W800×H1530mm

4: Etiquetas aplicables: etiquetas autoadhesivas, películas autoadhesivas, códigos de supervisión electrónica, códigos de barras, etc.
