Botón de espera y encendido. Cuando el dispositivo está funcionando normalmente, presione este botón para entrar en el estado de espera, y el indicador de espera del dispositivo se iluminará. Cuando se presiona de nuevo, el dispositivo volverá a entrar en el estado de funcionamiento, y el indicador de espera se apagará.
IN1, IN2, IN3: Botón de conmutación de entrada HDMI. Cuando presiona el botón IN1, el dispositivo cambiará al canal de entrada HDMI 1, y el indicador IN1 en el dispositivo se encenderá. IN2, IN3 y así sucesivamente.
Automático: Botón de encendido y apagado de la función de conmutación automática de entrada HDMI. Cuando presiona este botón, la función de conmutación automática de entrada HDMI se enciende y el indicador Auto en el dispositivo se ilumina. Cuando lo presiona de nuevo, la función de conmutación automática se apaga y el indicador Auto se apaga. Cuando la función de conmutación automática está encendida, cuando se conecta una nueva fuente de señal, el dispositivo cambiará automáticamente a la entrada de la fuente de señal recién conectada. (
Nota: Si la función de conmutación automática está activada y no conmuta automáticamente cuando se conecta una nueva fuente de señal, confirme si su fuente de señal está encendida) Antes de usar el control remoto, retire la película plástica aislante en el extremo del panel del control remoto. Si el control remoto no se utiliza durante mucho tiempo, inserte la película plástica aislante en el extremo del panel del control remoto.

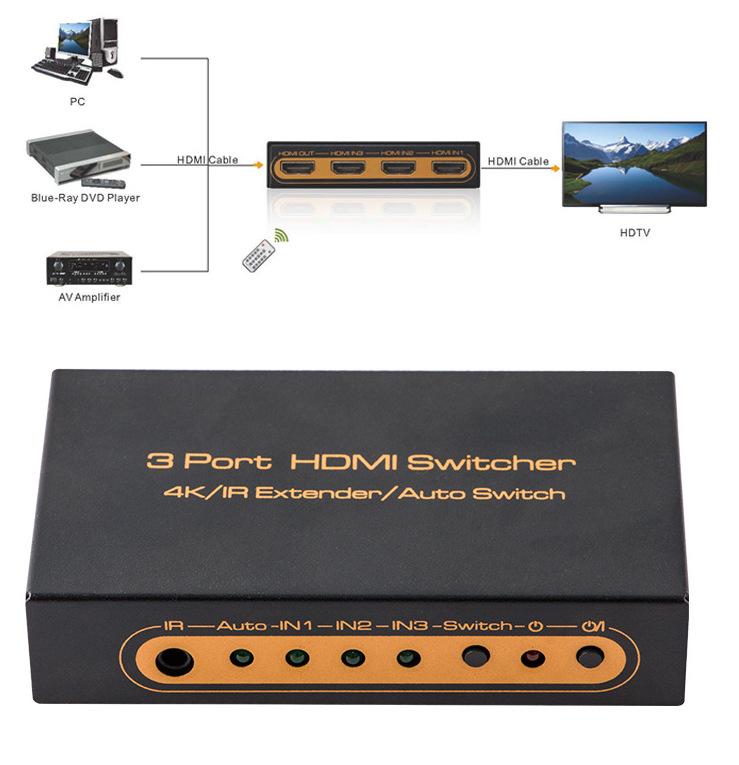

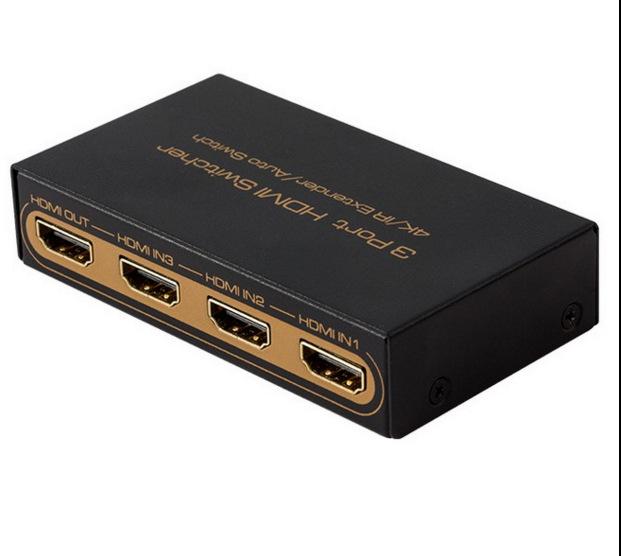

Diagrama esquemático del puerto de conexión física:

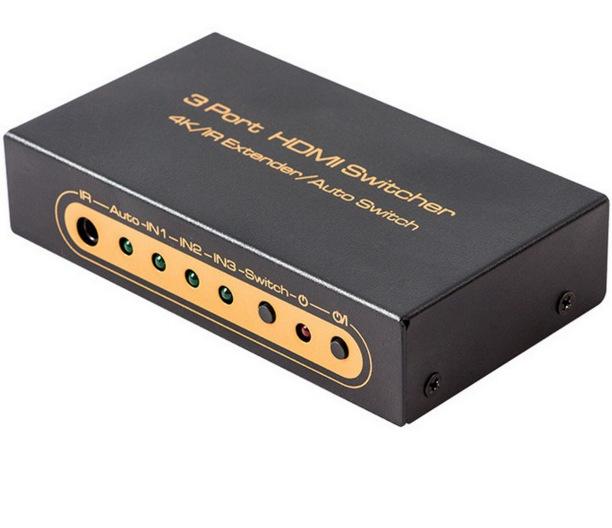

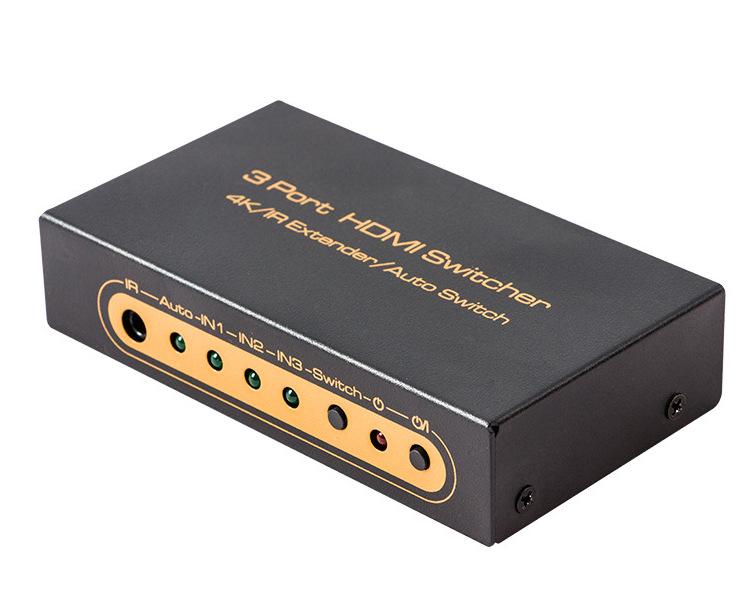

Figura 1.0 Diagrama del panel frontal
A: Botón de espera y encendido
B: Luz indicadora de estado de espera. Cuando la luz indicadora está encendida, la máquina entra en estado de espera.
C: Botón de conmutación de canal de entrada HDMI
D: Indicador de estado del canal de entrada HDMI 3
E: Indicador de estado del canal de entrada HDMI 2
F: Indicador de estado del canal de entrada HDMI 1
G: Indicador de estado de conmutación automática de entrada HDMI. Cuando el indicador está encendido, la función de conmutación automática está activada.
H: Interfaz de entrada de línea de extensión IR infrarroja
