Introducción del producto: plataforma de perforación de túneles totalmente hidráulica para minería ZDY-660

La perforadora de túneles totalmente hidráulica ZDY-660 para minería es ideal para la perforación de vetas de carbón blando con un coeficiente de firmeza de roca f≤1,5, túneles o áreas de perforación superiores a 7 m² y alturas superiores a 2,8 m para la perforación de pozos de extracción (descarga) de vetas de carbón blando en minas de carbón. Es un equipo ideal para la perforación de vetas de carbón blando para su extracción (descarga) en minas de carbón, solucionando problemas como la perforación anormal y la baja tasa de formación de pozos causada por colapsos, atascamientos y bloqueos de la broca.

La perforadora de túneles totalmente hidráulica ZDY-660 para minería se utiliza principalmente para la perforación de pozos subterráneos en minas de carbón, la inyección de pozos de extinción de incendios, la inyección de agua en vetas de carbón, pozos de alivio de presión anti-explosión, pozos de exploración geológica y otros pozos de ingeniería. Es especialmente adecuada para la perforación horizontal a ±30° en minas de carbón y permite su aplicación completa a ±90°.

Importancia del modelo de plataforma de perforación de túneles totalmente hidráulica para minería ZDY-660

Ejemplo de modelo: Plataforma de perforación hidráulica de túneles ZDY-660 para minas de carbón:

Z significa plataforma de perforación;

D significa tipo de cabezal de potencia;

Y significa impulsado por presión hidráulica;

660 significa que el par de salida máximo es 660 N·m.

Principales características técnicas de la plataforma de perforación de túneles totalmente hidráulica ZDY-660 para minería

1. El cabezal de potencia es una plataforma de perforación combinada totalmente hidráulica con una estructura dividida, que es conveniente para el transporte subterráneo, el traslado y la instalación.

2. La plataforma de perforación consta de una estación de bombeo hidráulico, un cabezal de potencia, un bastidor, un panel de control, un soporte de columna y otros componentes. Está conectada a tuberías de aceite de alta presión durante su funcionamiento y se opera lejos del orificio por seguridad.

3. El diseño del sistema hidráulico es maduro, simple, confiable y fácil de dominar, y es fácil de analizar y resolver cuando ocurre una falla.

4. Soporte de doble o cuatro columnas, se pueden perforar múltiples orificios en un anclaje, peso ligero, alta eficiencia y fuerte aplicabilidad.

Características estructurales de la plataforma de perforación de túneles totalmente hidráulica ZDY-660 para minería

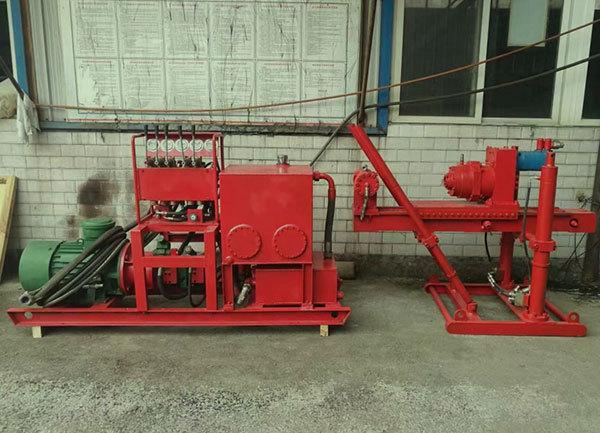

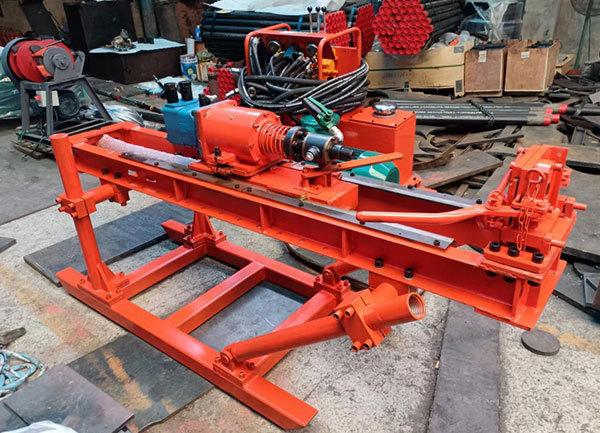

La perforadora de túneles totalmente hidráulica ZDY-660 para minería se compone principalmente de una estación de bombeo, un cabezal de potencia, un bastidor, un bastidor de columnas, una plataforma de operación y herramientas de perforación. La estación de bombeo y el cabezal de potencia están conectados mediante tuberías de alta presión de diferentes diámetros, y todas las uniones utilizan conexiones rápidas, lo que facilita su instalación, desmontaje y transporte. La estación de bombeo utiliza un motor a prueba de explosiones para impulsar la bomba de aceite, convertir la energía eléctrica en energía hidráulica (aceite a presión) en los circuitos de aceite giratorio y de propulsión, y luego suministrar el aceite a presión al actuador hidráulico a través del grupo de válvulas en la consola, lo que permite el funcionamiento de la perforadora. Diversas funciones.

Parámetros técnicos de la plataforma de perforación de túneles totalmente hidráulica ZDY-660 para minería
