Panel de control de interruptor inalámbrico de un solo canal DC12V, control remoto, relé de enclavamiento de autobloqueo momentáneo, módulo receptor de 315MHz

                                                                      QIACHIP

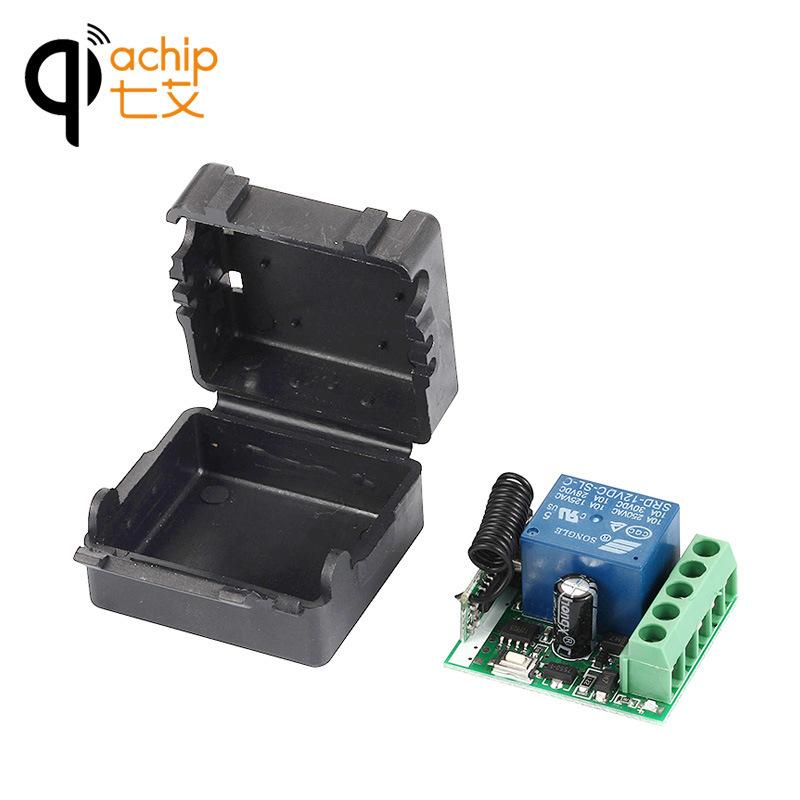

               Receptor inalámbrico 12v [con carcasa]Frecuencia 315

Interruptor de control remoto inalámbrico módulo receptor unidireccional CC 12V tipo universal de aprendizaje se pueden seleccionar y configurar 7 modos de trabajo diferentes, interruptor de control de acceso, control de lámpara de encendido bomba de agua, lámpara LED de alimentación CC, modificación del modo de retardo de configuración de luz de motocicleta, interruptor de cortina, modificación de luz de árbol de Navidad, etc., tiene una amplia gama de usos.

                                               tamaño:

Instrucciones de cableado:

+v: Conectar al polo positivo de la fuente de alimentación de 12V;

-v: Conectar al polo negativo de la fuente de alimentación de 12V;

 NO: Terminal de salida; terminal normalmente abierto del relé;

 COM: terminal de salida; terminal común de relé;

NC: terminal de salida; terminal normalmente cerrado del relé;

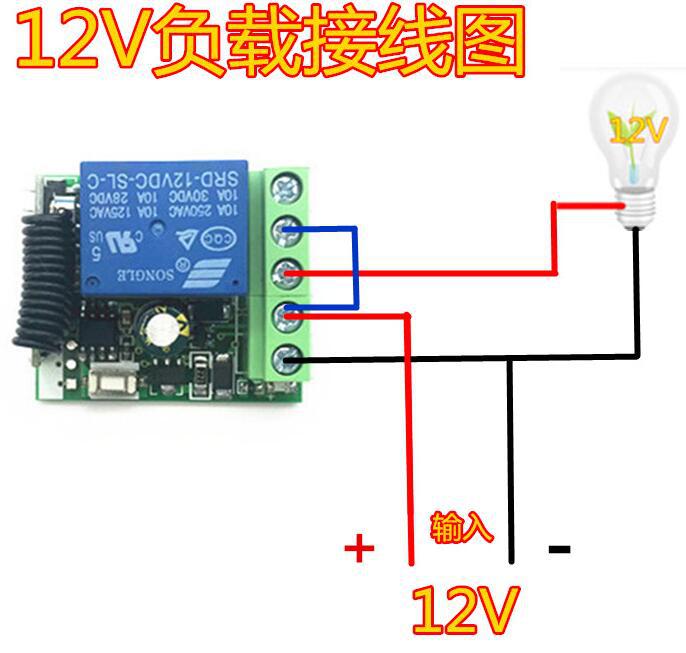

Consejos para diagramas de cableado:

Instrucciones de funcionamiento del modo de trabajo:

Conecta el mando, enciende la alimentación yPresiona 8 vecesPresiona el botón de emparejamiento en el panel de control y el indicador LED parpadeará 8 veces. En este momento, el indicador LED parpadeará automáticamente 8 veces seguidas y se completará el borrado del código, borrando todos los códigos de botones del control remoto aprendidos previamente.Selecciona el modo en el que quieres aprender el código.

1. Método de aprendizaje incremental:

Presione el botón de emparejamiento en el panel de control una vez; el indicador LED parpadeará una vez. Después de que se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará tres veces consecutivas, lo que indica que el emparejamiento se realizó correctamente.

2. Método de aprendizaje auto-bloqueante:

Presione el botón de emparejamiento en el panel de control dos veces seguidas; el indicador LED parpadeará dos veces. Después de que el indicador LED se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará tres veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

3. Método de aprendizaje interconectado:

Presione el botón de emparejamiento del panel de control tres veces seguidas y el indicador LED parpadeará tres veces. Después de que el indicador LED se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará tres veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

4. Método de aprendizaje con retardo de 5 segundos:

Presione el botón de emparejamiento en el panel de control 4 veces seguidas; el indicador LED parpadeará 4 veces. Una vez que se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará 3 veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

5. Método de aprendizaje con retardo de 10 segundos:

Presione el botón de emparejamiento del panel de control 5 veces seguidas; el indicador LED parpadeará 5 veces. Una vez que se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará 3 veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

6. Método de aprendizaje con retardo de 15 segundos:

Presione el botón de emparejamiento del panel de control 6 veces seguidas; el indicador LED parpadeará 6 veces. Una vez que se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará 3 veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

7. Método de aprendizaje con retardo de 20 segundos:

Presione el botón de emparejamiento en el panel de control 7 veces seguidas; el indicador LED parpadeará 7 veces. Una vez que se ilumine, presione el botón del control remoto que desea emparejar. El indicador LED del panel de control parpadeará 3 veces seguidas, lo que indica que el emparejamiento se realizó correctamente.

Nota:

1. No utilice el dispositivo con la alimentación encendida. Apague el dispositivo durante el funcionamiento y vuelva a encenderlo después de comprobar que todo funciona correctamente.

2. Cuando el voltaje del control remoto sea bajo, reemplace la batería a tiempo (cuando el voltaje de la batería del control remoto sea bajo, la distancia del control remoto generalmente se acorta).

3. Al usar productos electrónicos inalámbricos, tenga cuidado de evitar máscaras metálicas, dispositivos electrónicos grandes, campos electromagnéticos y otras fuentes de interferencia fuerte para evitar que el control remoto esté a corta distancia del receptor o no funcione correctamente.

4. No utilice este producto electrónico de forma anormal. El uso anormal reducirá el rendimiento y la vida útil del producto, y en casos graves, dañará el producto y supondrá una amenaza para su seguridad.
