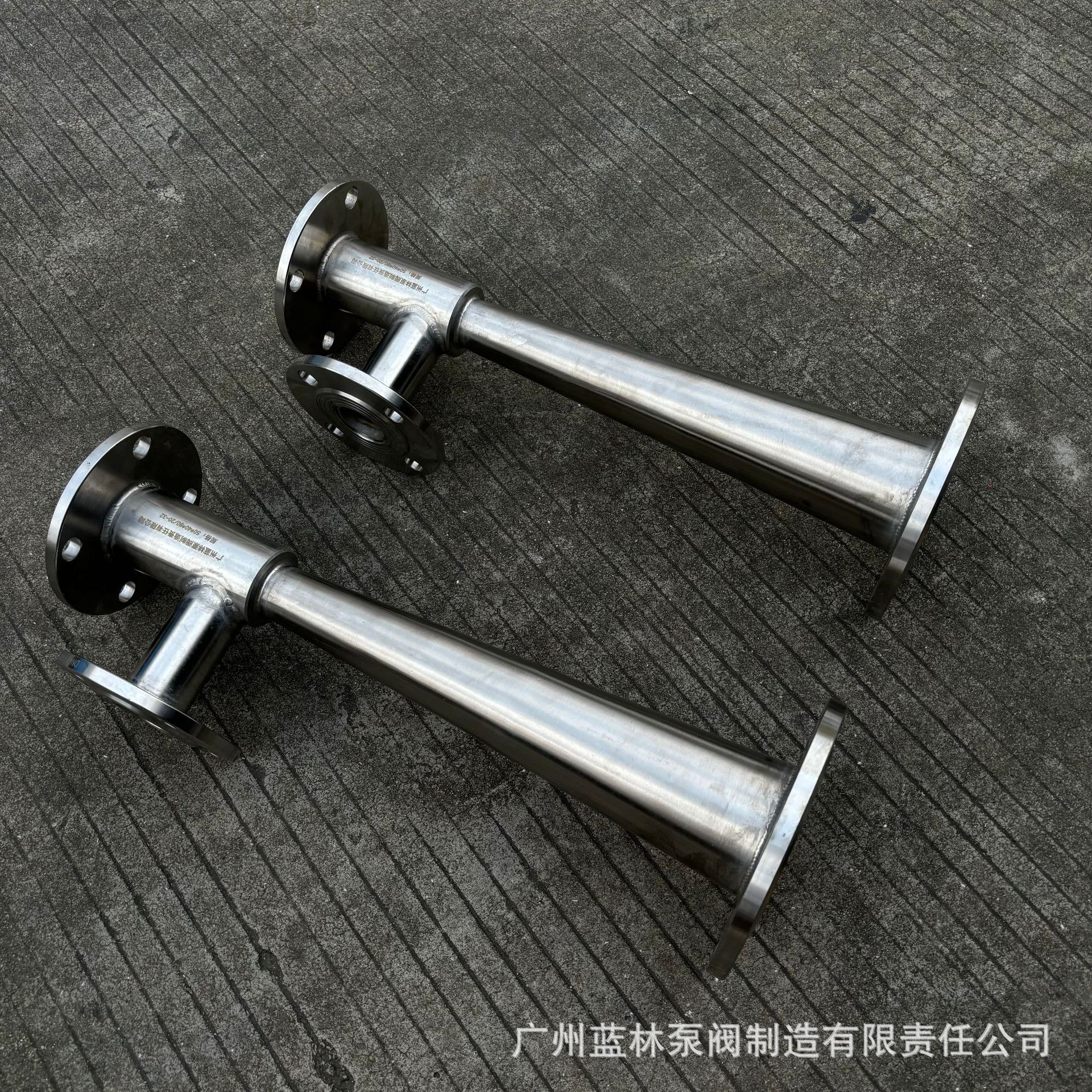

Inyector de Acero Inoxidable Inyector Sumergible de Acero Inoxidable Venturi de Acero Inoxidable Mezclador de Acero Inoxidable

uno,Principios y usos

Lanlin GZT JetAireadorSe utiliza la boquilla Venturi. El agua de la bomba de agua de trabajo pasa a través de la boquilla del eyector. A medida que el diámetro de la boquilla se reduce, el líquido se expulsa de la boquilla a alta velocidad. El líquido que fluye a alta velocidad pasa a través de la cámara de succión y entra en la garganta, formando un vacío local en la garganta. Después de que una gran cantidad de aire succionado (o presurizado) a través del tubo guía de aire entra en la garganta, se divide en una gran cantidad de burbujas diminutas bajo la acción de la presión del rociado de agua y forma una mezcla con el agua. La mezcla gas-líquido se descarga hacia afuera a través del difusor, su velocidad disminuye, la presión aumenta y se forma un flujo a chorro para agitar y oxigenar las aguas residuales. Después de múltiples cortes y perturbaciones por chorro, las burbujas se convierten en innumerables burbujas diminutas con una gran área superficial, lo que facilita que el oxígeno del aire se disuelva rápidamente en el agua. Debido a que el diámetro de la burbuja es pequeño y la velocidad de ascenso es lenta, el tiempo para que el oxígeno de la atmósfera se disuelva en el agua se prolonga, lo que promueve la mezcla y el contacto completos entre las aguas residuales y el oxígeno.

GZTEste tipo de aireador de chorro es adecuado para tanques de aireación en plantas de tratamiento de aguas residuales, tanques de aireación de arena, mezclado y agitación, procesos de oxidación por contacto con ozono, eliminación de hierro y manganeso en procesos de purificación de agua, oxigenación y mezcla de líquidos mixtos de aguas residuales y lodos, así como para la oxigenación en estanques de acuicultura o para mezclar gases o líquidos en equipos de suministro de agua.

dos,Características de rendimiento

Alta eficiencia de oxigenación: Basado en el principio de chorro, se utiliza una boquilla hidráulica de gran calibre. Impulsada por una bomba de agua, el agua genera presión negativa para succionar aire. El aire y el flujo de agua a alta velocidad entran simultáneamente en la cámara de reacción gas-agua. En la cámara de reacción gas-agua, el oxígeno se disuelve en el cuerpo de agua a través del principio de alta presión y se introduce a presión en el cuerpo de agua al mismo tiempo. En comparación con el equipo de oxigenación tradicional, la eficiencia de transferencia de oxígeno es evidente.

La estructura del sistema es simple: aireación oxigenadausarAutocebante (presión negativa)Succión por presión negativa o sopladorSuministro de aire forzado (presión),innecesariocomplicadobajo el aguaLíneas de aireyPerecederoMicroporosEl cabezal aireador funciona únicamente con la fuerza del agua, con un diseño sencillo, funcionamiento conveniente y fácil mantenimiento;

Profundidad del chorro grande (aireación):convencionalLa profundidad máxima aplicable del chorro del aireador de chorro es de 5,0 m.El eyector de alta eficiencia puede alcanzar una profundidad de chorro de 15 m.No se requiere equipo auxiliar especial (como sopladores, etc.), y la profundidad del chorro supera con creces la de los eyectores de agua tradicionales y otros aireadores oxigenantes.

El aireador de chorro puede realizar el proceso de oxigenación, aireación y agitación del sistema de tratamiento de aguas residuales al mismo tiempo, y puede reemplazar completamente el equipo de oxigenación y aireación (como sopladores, etc.) en el proceso de tratamiento biológico de aguas residuales, y eliminar todos los complicados sistemas de tuberías de suministro de aire. Todo el sistema de tratamiento bioquímico de aguas residuales solo conserva la tubería de aguas residuales, lo que puede ahorrar en gran medida la inversión en equipos y tuberías, reducir la dificultad de la instalación de ingeniería y acelerar el progreso de la instalación.

Se puede instalar en el agua: El equipo tradicional de aireación y oxigenación generalmente se instala bajo el agua, mientras que el aerador de chorro se puede instalar sobre la superficie del agua en una posición conveniente para la operación, de modo que el estado de operación se pueda observar y las fallas se puedan descubrir y eliminar a tiempo.

Sin obstrucciones: En comparación con los eyectores tradicionales, los aireadores de chorro utilizan boquillas hidráulicas de gran calibre con una estructura muy simple. En condiciones de operación normales, casi no habrá fallos (excepto por la corrosión de los materiales de fabricación), y no se obstruirán tan fácilmente como los eyectores de agua tradicionales. También son fáciles de desmontar y montar, y son muy convenientes incluso para el mantenimiento o la sustitución, y no afectarán el funcionamiento normal del sistema de tratamiento de aguas residuales.

PoderInstalación con agua: El proceso de instalación con agua se puede completar cuando el sistema de tratamiento de aguas residuales está funcionando normalmente. Es especialmente adecuado para la transformación por aireación aeróbica de plantas (estaciones) de tratamiento de aguas residuales existentes cuando la producción no puede detenerse.

Larga vida útil: En comparación con los aireadores microporosos tradicionales, los aireadores de chorro tienen una vida útil más larga. Los aireadores microporosos normales tienen una vida útil de aproximadamente 3 años antes de que el diafragma envejezca y se caiga, y tienen que ser reemplazados, lo cual es lento y laborioso. El eyector está hecho de acero inoxidable y tiene una vida útil de varias décadas.

Sin ruido: El aireador de chorro no tiene el ruido de los aireadores y sopladores de oxígeno generales, lo que reduce en gran medida la contaminación acústica del sistema de tratamiento bioquímico de aguas residuales.

tres,condiciones de trabajoY condiciones de trabajo aplicables

1. Condiciones de trabajo:El aireador de chorro se puede usar ena.La temperatura media alta no supera los 40°C；b.El valor de pH del medio está entre 5 y 9;do.La densidad media no supera los 1150 kg/m³Operación normal y continua en la solución.

2, método de suministro de aire. Según los diferentes métodos de suministro de aire, la aireación por chorro se puede dividir en dos categorías: tipo de suministro de aire forzado (presión) y tipo autocebante (presión negativa). Tipo de suministro de aire: El aire se envía a la cámara de succión mediante un ventilador externo a baja presión. El control del volumen de aire es relativamente conveniente. Mayormente se sumerge en el agua de la piscina durante la instalación, lo que resulta inconveniente para el mantenimiento. Tipo autocebante: El aire se introduce mediante el chorro de alta velocidad del fluido de trabajo presurizado expulsado a través de la boquilla para formar una presión negativa en la cámara de succión y aspirar el aire. Su mayor ventaja es: se elimina el soplador, el equipo es simple y mayormente se instala fuera de la piscina, no sumergido en agua, y es fácil de instalar y mantener. Sin embargo, debido a la limitación de la toma de aire, la capacidad de oxigenación también está sujeta a ciertas restricciones. Por lo tanto, se debe seleccionar el método de suministro de aire apropiado según la situación real del proyecto.

32. Profundidad del agua del tanque de aireación. Dado que la absorción de oxígeno es proporcional a la profundidad del agua, aumentar la profundidad del agua del tanque de aireación puede mejorar la tasa de transferencia de oxígeno. Sin embargo, no se puede aumentar indefinidamente. Si la profundidad del agua excede la profundidad de disolución del oxígeno, es inútil. Además, este es solo un valor teórico. En la aplicación práctica, también se deben considerar factores como el costo. La profundidad óptima del agua del tanque de aireación es H=1.0～5.0metro.

4, área de servicio. La concentración de oxígeno disuelto en el tanque de aireación del tratamiento bioquímico debe mantenerse en aproximadamente 2 mg/L. Se necesita un proceso para que el efecto de mezcla y agitación formado por el flujo de salida del eyector en el tanque de aireación mezcle uniformemente el líquido en el tanque de aireación. Si la tasa de difusión de oxígeno en un punto determinado del tanque de aireación es menor que la tasa de consumo de oxígeno del lodo activado, ocurrirá hipoxia, destruyendo el proceso de tratamiento bioquímico. Por lo tanto, existe un problema de área de servicio. Si el área de servicio es demasiado pequeña, la concentración de oxígeno disuelto será demasiado alta, lo que resultará en sobreoxidación; si el área de servicio es demasiado grande, ocurrirá digestión anaeróbica.

IV. Tabla de parámetros de rendimiento del eyector:

Nota: La ingesta de aire y el aumento de oxígeno en la tabla se obtienen en condiciones de prueba estándar (temperatura del agua de 50 °C, presión del aire de 101,325 KPa, profundidad del agua de 3 metros, y el medio de prueba es agua limpia.

5. Tabla de parámetros de tamaño del eyector：

seis,Método de instalación del eyector

Existen dos métodos de instalación para los aireadores de chorro: instalación vertical (vertical) e instalación horizontal (horizontal). Dado que el movimiento horizontal y vertical de las fases gaseosa y líquida tiene grandes diferencias en los patrones de flujo, el método de instalación del aireador de chorro tiene un cierto impacto en su rendimiento.

(1) Instalación vertical: El chorro se dirige hacia abajo. Además de su propia energía, también se ve afectado por la gravedad. No hay agua en la cámara de succión ni en la cámara de mezcla, por lo que la resistencia es pequeña y las condiciones de conservación de agua son buenas. El flujo es relativamente simétrico, lo que también reducirá la pérdida por resistencia. Cuando el trabajo se detiene, no hay agua en todo el eyector, lo que facilita el mantenimiento y la gestión, especialmente al bombear gases corrosivos. Sin embargo, la instalación vertical requiere una cierta altura de espacio.

(2) Instalación horizontal: El chorro está en la dirección horizontal. Debido a la influencia de la gravedad durante el proceso de flujo, las burbujas se concentran relativamente en la parte superior, lo que aumenta la pérdida por resistencia. Por lo general, la carga de la instalación horizontal es relativamente grande, mientras que la carga de la instalación vertical es relativamente pequeña; desde el punto de vista de la gestión de la producción, la carga del eyector debe ser menor. Por lo tanto, la instalación vertical es adecuada si no hay requisitos especiales para el proceso.
