Serie Pax Pisco Pax4-01 Pax6-01 Pax8-02 Pax10-03 Pax12-04 Conector
Variaciones
accesorio de tubería
Al tener un espacio de selección rico, se puede aplicar a la mayoría de las operaciones de tubería.
| Resina | PBT |
| Metal | Latón niquelado |
| goma de sellado | NBR |
Especialidad
Al tener un espacio de selección rico, se puede aplicar a la mayoría de las operaciones de tubería.
Según las condiciones, el fluido también puede ser agua.
Alto rendimiento y alta calidad
Las mordazas de bloqueo pueden sujetar uniformemente la circunferencia exterior de la tubería. Después de varios años, todavía tiene la misma sensación de carga y descarga que cuando era nuevo.
La funda elástica de forma única bloquea las fugas de aire.
Selección multimarca líder en la industria
La selección de tamaños de productos reductores es abundante. Donde antes se requerían dos conectores, ahora solo uno es suficiente.
Puede reducir el número de juntas utilizadas y ahorrar espacio.
La dirección de exportación del tubo también se puede ajustar después de la instalación.
Las tuberías pueden centralizarse.
Tanto las unidades múltiples (PKD, PKG, PKJ) como las unidades individuales (PKVD, PKVG) pueden utilizarse para tuberías concentradas en espacios pequeños.
Usando lubricante fluorado, limpiado con aire limpio y empaquetado en una sala limpia ISO Clase 6.
Proporciona embalaje para sala limpia adecuado para diversos procesos de fabricación que requieren protección a prueba de polvo y aceite. (Opcional)
Después del lavado ultrasónico al vacío con HFE (hidrofluoroéter) en una sala limpia, embalaje al vacío.
| Tipo estándar | |
| usar fluido | Aire, agua (bajo ciertas condiciones※) |
| Presión máxima de funcionamiento | 1,0 MPa |
| Rango de presión negativa | -100kPa |
| Rango de temperatura de funcionamiento | 0～60℃（no congelable） |
advertir
※）Cuando el fluido utilizado sea agua, asegúrese de seguir las siguientes reglas.
Cuando use agua, mantenga la presión fluctuante por debajo del rango de presión máxima.
Se puede usar agua del grifo doméstica japonesa que no contenga impurezas ni contaminantes. Al usar otra agua, realice una evaluación y confirmación en la máquina real de antemano.
Al usar agua, asegúrese de usar el anillo de inserción (WR).
Tallas adecuadas
| Tamaño de la tubería | |
| Milímetro (mm) | φ4, φ6, φ8, φ10, φ12, φ16 |
| pulgada | φ1/8", φ5/32", φ3/16", φ1/4", φ5/16", φ3/8", φ1/2", φ5/8" |
| Tamaño de la rosca | |
| Rosca métrica | M5×0.8, M6×1 |
| Rosca de tubo cónica | R1/8, R1/4, R3/8, R1/2 |
| rosca métrica interna | M5×0,8 |
| rosca interna de tubo cónico | Rc1/8, Rc1/4, Rc3/8, Rc1/2 |
| Hilo unificado | 10-32UNF |
| Rosca NPT estándar americana | NPT1/16, NPT1/8, NPT1/4, NPT3/8, NPT1/2 |
Descargar imágenes de diferentes tamaños
| PAX4-M5 | PAX4-M6 | PAX4-01 | PAX4-02 | PAX6-M5 |
| PAX6-M6 | PAX6-01 | PAX6-02 | PAX6-03 | PAX8-01 |
| PAX8-02 | PAX8-03 | PAX10-01 | PAX10-02 | PAX10-03 |
| PAX10-04 | PAX12-02 | PAX12-03 | PAX12-04 |
Resumen de Formas y Precios
|
|
 POC hexagonal recto |
 Rosca Hembra Recta PCF |
 Conector recto PMF de montaje en panel con rosca hembra |
 Codo en L PL |
 Codo Extendido PLL |
 Codo a 45° PLH |
 Codo universal hexagonal POL |
 Codo Universal Rosca Hembra PHF |
 Codo de colector PAX |
 Codo Trípode PVX |
 Codo Universal PH |
 Múltiple de Doble Puerto con Rosca Interna PAF |
 Codo de tres vías PHT |
 Codo doble PHW |
Múltiple de doble paso PA |
 Codo de rosca interna PLF |
 múltiple de cuatro ramas PAW |
 Múltiple de seis puertos PAT |
 Manguera en T PB |
 Múltiple de tres vías PD |
 Múltiple Y PX |
 Colector en Y Doble PRX |
 Múltiple de Puerto Múltiple de Fila Única PKD |
 Múltiple de puertos múltiples de doble fila PKVD |
 Unión Recta Pasante PU |
 Reductor Acoplamiento Recto PG |
 PM de paso recto montado en panel |
 PMP de paso recto montado en panel |
 Codo unión PV |
 Codo de montaje en panel PML |
 Codo de tres vías PAU |
 Trípode PVU |
 Pieza en T PE |
 Tee Reductora PEG |
 T en forma de Y PY |
 Reductor tipo Y PW |
 Reductor doble tipo Y PRG |
 Reduciendo Unidad Múltiple de Fila Única PKG |
 Reductor de Fila Doble Multi-Unidad PKVG |
 Phillips PZA |
 Reduciendo Cross PZB |
 Reduciendo PZC Cruzado |
 Adaptador Recto PGJ |
 Adaptador de codo PLJ |
 Adaptador de Codo Extendido PLLJ |
 Adaptador de 45° PLHJ |
 Adaptador Reductor de Codo PLGJ |
 Adaptador Reductor de Codo Extendido PLLGJ |
 Adaptador tipo Y PYJ |
 Adaptador reductor tipo Y PWJ |
 Adaptador Y Doble PRJ |
 Adaptador Multipuerto de Fila Única PKJ |
 Adaptador bidireccional PIJ |
 Adaptador reductor CERDO |
 Adaptador tipo inserto PTJ |
 Adaptador de extensión PF |
 Adaptador reductor PFF |
advertir
1. No usar cuando el fluido sea agua y no se cumplan todos los requisitos de especificación. De lo contrario, pueden ocurrir problemas como rotura del conector, desprendimiento del tubo y fugas.
Aviso
1. Después de fijar el codo de partición (PML), al ajustar la dirección del codo, gírelo en el sentido de las agujas del reloj (gire a la derecha).
2. Por favor, instale la junta de goma de la parte de fijación de la partición del codo de montaje en panel (PML) en el lado de la tuerca de aluminio. Instalarlo en el lado de la tuerca hexagonal puede causar que la parte de apriete de la partición se afloje o que la junta de goma se deforme.

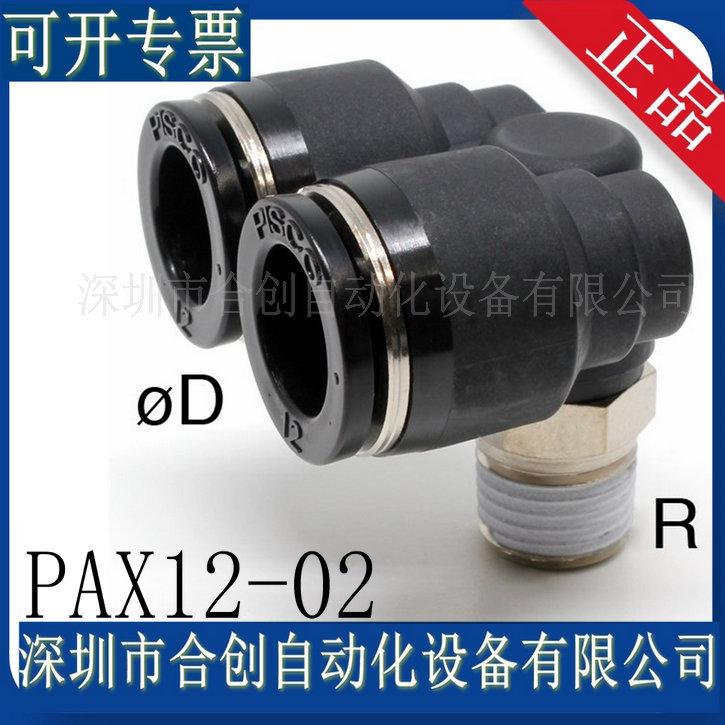

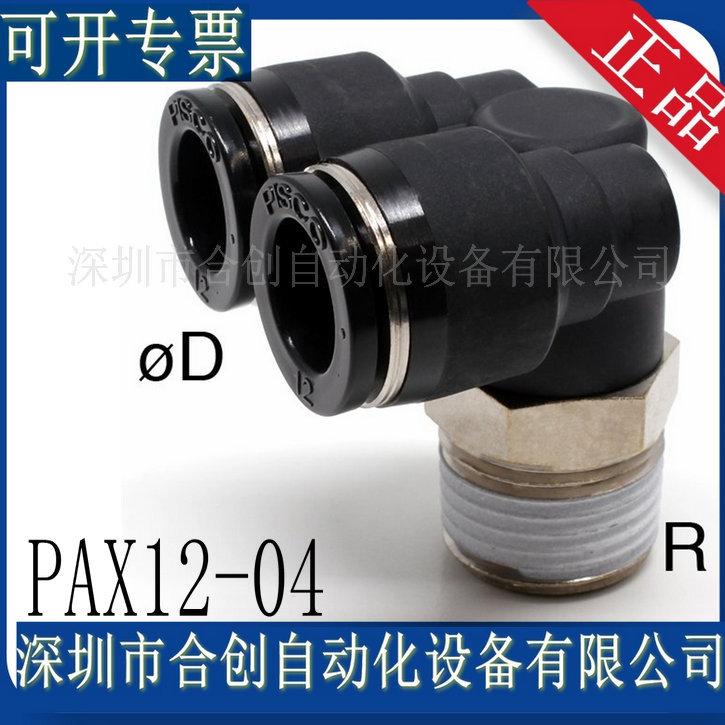

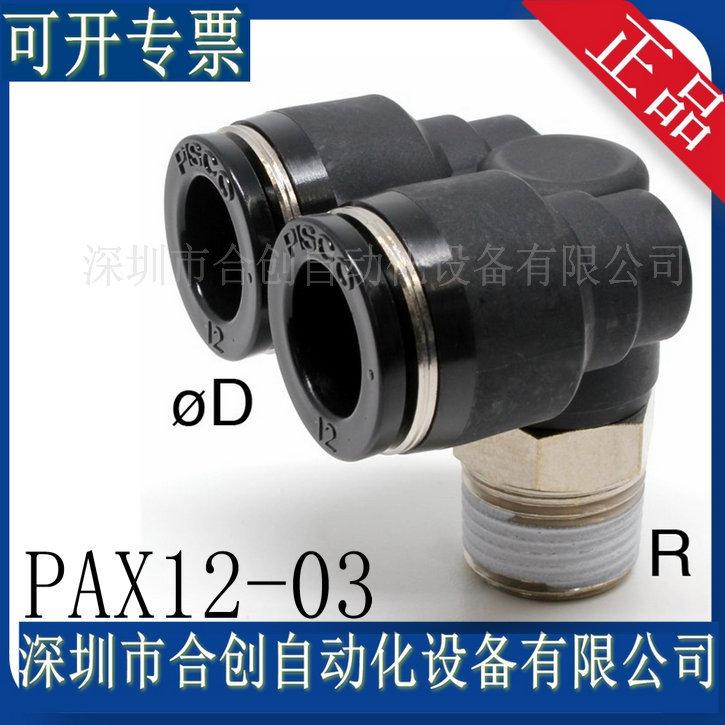

PAX12-02 PAX12-03 PAX12-04 Conector de manifold PISCO japonés original auténtico
