Suministro de Portalámparas de Techo E40 E27 Portalámparas Taiwán Aluminio Fundido a Presión Portalámparas de Cerámica Instalación en Techo Equipo de Iluminación Colgante

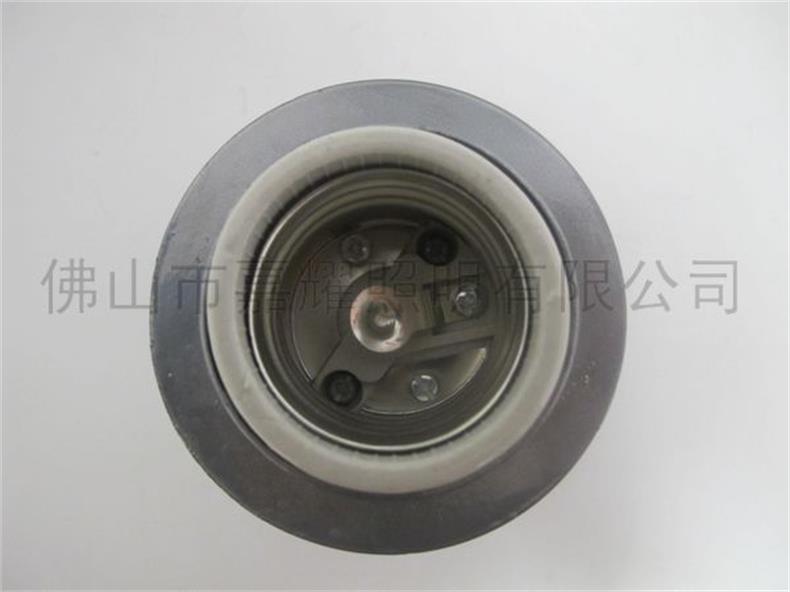

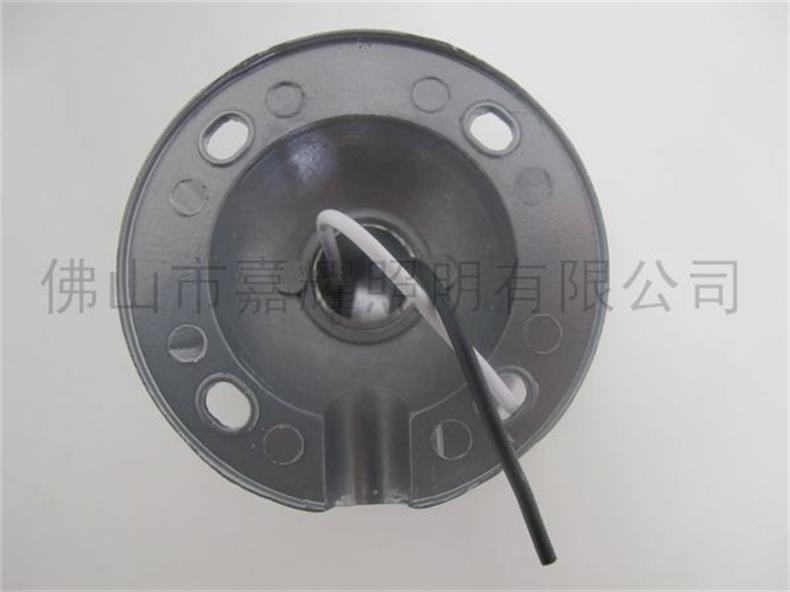

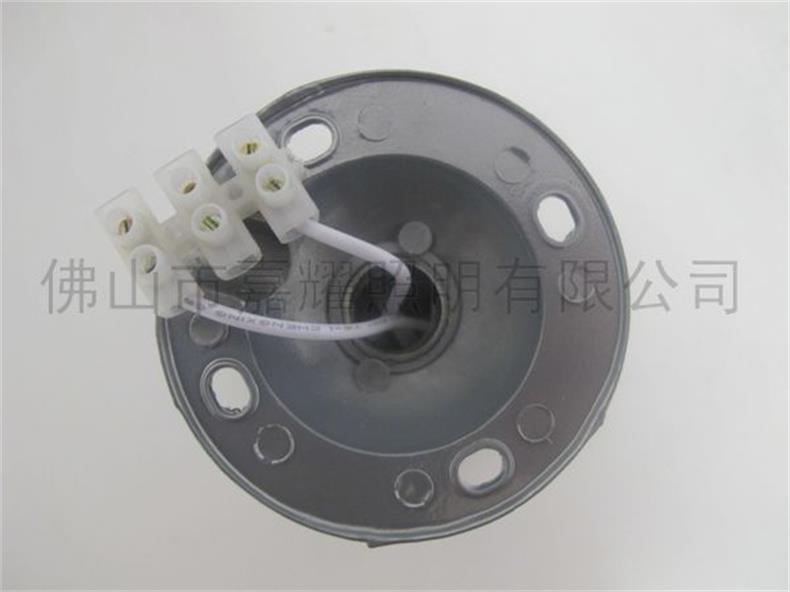

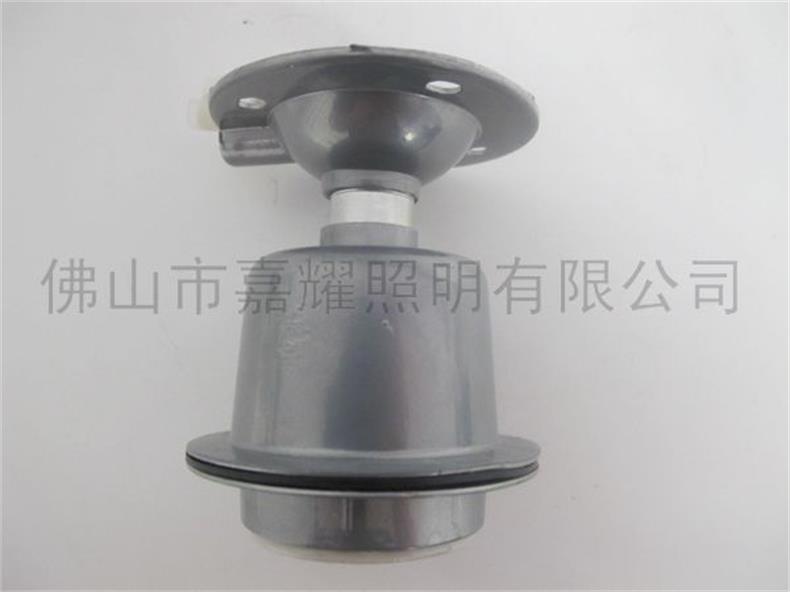

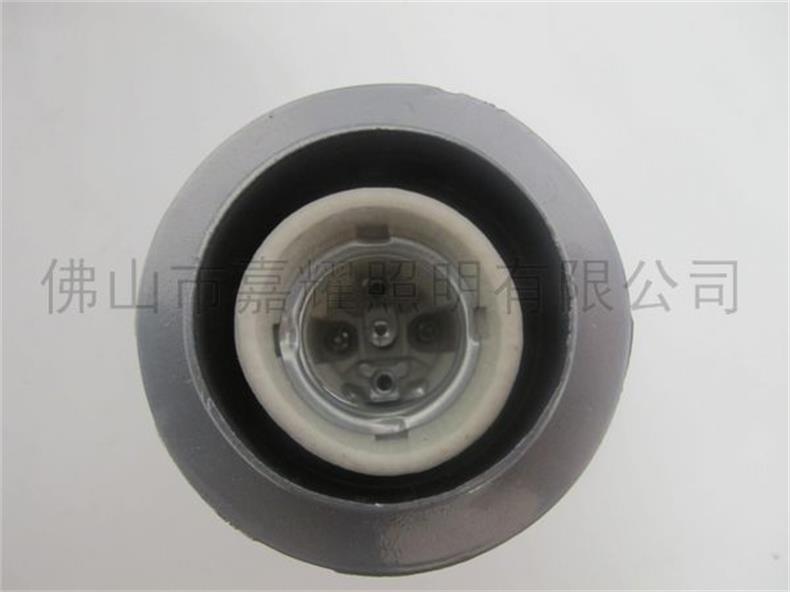

Carcasa de fundición a presión de aluminio, portalámparas de cerámica, utilizado principalmente para lámparas colgantes de fábrica de bajo consumo, lámparas fluorescentes de mercurio a alta presión con balasto propio, etc.

La carcasa de fundición a presión de aluminio está pintada electrostáticamente, y el portalámparas está cromado en cobre. Es duradero y es una lámpara adecuada para la iluminación de fábricas.

Nomenclatura de portalámparas y portalámparas para fuentes de luz eléctrica

1. Alcance
Esta norma especifica el método de denominación para casquillos de lámpara y portalámparas para fuentes de luz eléctrica.
2. Sistema de Símbolos
Uno de los propósitos de este sistema de símbolos es hacer que cada símbolo designado sea corto, fácil de leer y útil para indicar su propósito. El sistema de símbolos consta de letras, números y símbolos, cada uno de los cuales tiene su propio significado. Solo se debe utilizar un símbolo para nombrar cada portalámparas y portalámparas específico. El sistema de símbolos no se puede utilizar para identificar los materiales utilizados para los portalámparas y los portalámparas. Las partes de un sistema de símbolos deben conectarse directamente sin espacios ni otros símbolos separadores.
El símbolo completo para casquillos y portalámparas tiene el siguiente formato.
Símbolo del portalámparas: (a) (b) (c) - (d) / (e) × (f)
Símbolo del portalámparas: (a) (b) (c) - (d) Nota: Se pueden usar símbolos abreviados para el portalámparas, pero dichas abreviaturas no deben causar malentendidos.
El símbolo antes de la barra en el símbolo del casquillo de la lámpara indica lo que es importante para la intercambiabilidad de las lámparas con un determinado casquillo de lámpara en el portalámparas correspondiente. Esta parte específica del símbolo es la misma para el casquillo de la lámpara y el portalámparas en el que se utiliza. La parte después de la barra en el símbolo del casquillo de la lámpara (si existe) indica ciertas dimensiones importantes del casquillo de la lámpara, pero estas dimensiones no forman parte de los requisitos de intercambiabilidad de la lámpara en el portalámparas. Sin embargo, esta dimensión es muy importante para la intercambiabilidad común de los casquillos de lámpara de diferentes fuentes instalados en el mismo modelo de lámparas.
Nota: La terminología IEC es contraria a la terminología norteamericana, y la parte de contacto y la parte fija de la lámpara sin lámpara se llaman "extremo de lámpara".
3. Símbolos básicos
1. Parte (a) del símbolo:
La parte (a) del símbolo consta de una o más letras mayúsculas, que indican el tipo de casquillo de lámpara. Aunque las siguientes letras representan casquillos de lámpara, también tienen significados similares para los portalámparas.
Símbolos correspondientes a portalámparas
Portalámparas de bayoneta B
Portalámparas de bayoneta BA, originalmente utilizado para lámparas automotrices
Portalámparas de bayoneta para lámpara minera BM
Portalámpara de rosca E (Edison)
F es un portalámparas con un contacto. La letra minúscula después de la letra F indica las diferentes formas de contactos.
Por ejemplo: a--indica un pasador cilíndrico;
b--indica un pin con una ranura;
c--indica una forma especial de pines;
G Dos o más contactos sobresalientes, como pines o terminales
Portalámparas K con conexión de cable
Portalámpara de preenfoque P
Portalámparas R con contactos empotrados
El portalámparas tipo S no depende de partes sobresalientes para fijar el portalámparas en el portalámparas
Tapa de lámpara de concha SV con extremo cónico (forma de V)
Portalámpara T
W significa que el contacto eléctrico entre la lámpara y el portalámparas se completa directamente a través del cable conductor ubicado en la superficie del extremo de la lámpara, y la parte de vidrio (u otra parte de material aislante) del extremo de la lámpara es para la instalación de la lámpara en el portalámparas. Para un solo portalámparas de material aislante que pueda reemplazar todo el extremo de la lámpara y simbolice los mismos requisitos de intercambiabilidad, también puede representarse con el símbolo;
Nota: Algunos símbolos anteriores eran similares en forma a formas, lo que llevó al uso del símbolo de letra "W". Por ejemplo: E27--portalámparas de base roscada;
Fa4--Un portalámparas con un contacto tipo pin cilíndrico.
XSi un portalámparas no puede representarse mediante un símbolo según las disposiciones anteriores, el portalámparas se representa mediante una letra mayúscula X más una serie de números. Por ejemplo: X511--extremo de lámpara de vidrio con dos aletas metálicas independientes.
Método de modificación 1:
Si las características adicionales de un portalámparas se incluyen en las letras mayúsculas anteriores, y pueden representarse mediante letras mayúsculas adicionales, las letras que representan el significado en la combinación de letras completa deben clasificarse primero.
Por ejemplo: PK22s----cabezal de lámpara pre-enfoque con conexión por cable.
Método de modificación 2
Los portalámparas cuyas características sean consistentes con las disposiciones de esta norma pueden usar los símbolos actualmente usados por los portalámparas. Si tales portalámparas no son (o no completamente) intercambiables en términos de requisitos eléctricos o mecánicos, las letras mayúsculas X, Y, Z o U, o una combinación de dos o más de estas letras, se añadirán después del símbolo básico del portalámparas.
Por ejemplo: portalámparas tipo BY22d-B22 con requisitos de símbolo especial.
GY16 - Portalámparas tipo G16 que no es intercambiable con el portalámparas básico G16.
Método de modificación 3
En casos especiales, la parte (a) del símbolo puede estar precedida por un número, usualmente 2. Este símbolo indica que todo el casquillo de la lámpara es un casquillo combinado que consta de 2 (o más) casquillos individuales similares.
Por ejemplo: 2G13 - un portalámparas combinado que consta de dos portalámparas tipo G13 dispuestos uno al lado del otro con una cierta distancia entre ellos (este tipo de portalámparas se utiliza para lámparas fluorescentes en forma de U).
2. Parte (b) del símbolo:
La parte (b) del símbolo consiste en números, que representan el valor aproximado de las dimensiones principales del portalámparas en mm. La relación entre las letras del símbolo principal y básico es la siguiente;
El número después de B, BA, BM, K, S y SV indica el diámetro de la carcasa;
El número después de E se refiere al diámetro de cresta de la rosca;
El número después de F se refiere al diámetro del contacto u otras dimensiones similares;
El número después de G se refiere a la distancia entre los dos pines; - Para más de dos pines, se refiere al diámetro del círculo donde se ubica cada pin;
El número después de P indica el tamaño de la parte utilizada para posicionar la lámpara lateralmente;
El número después de R indica la dimensión lateral de la parte aislante para el montaje correspondiente del casquillo de la lámpara en el portalámparas;
El número después de T indica el ancho entre el exterior de los dos contactos;
El número después de W indica el vidrio con plomo sellado en el extremo de la lámpara; el espesor total y el ancho de la parte sellada (u otro material aislante), con un signo de multiplicación (×) entre los dos; por ejemplo: BA15b--indica un portalámparas de bayoneta para lámparas de automóvil con un diámetro de casquillo de aproximadamente 15 mm.
G13--Indica un portalámparas de doble pin con una distancia entre los dos pines de aproximadamente 13 mm.
3. Parte (c) del símbolo:
La parte (c) del símbolo consiste en letras minúsculas, que indican el número de contactos, contactos, pines o conectores flexibles. Las siguientes letras se utilizan de esta manera:
s--representa 1 contacto;
d--representa 2 contactos;
t--representa 3 contactos;
q--representa 4 contactos;
p-- representa 5 contactos.
La carcasa del portalámparas no debe considerarse un contacto. Esto no tiene nada que ver con si la carcasa es una parte conductora de corriente. Los contactos no tienen que tener la misma forma.
Por ejemplo:
E26d - se refiere al portalámparas tipo E26 con dos contactos inferiores;
G10q--se refiere a un portalámparas con 4 pines de contacto.
4. Símbolos con parte (d):
Cuando es necesario, el símbolo tiene una parte (d), que consiste en un número precedido por un guion (-), que indica partes adicionales que son importantes para la intercambiabilidad.
Por ejemplo: el número 3 representa un portalámparas de bayoneta con 3 pines, o representa una dimensión determinada de la forma principal del portalámparas.
Por ejemplo: B22d-3 se refiere a un portalámparas tipo B22 con tres pines de posicionamiento.
PG22-6.35-se refiere a un portalámparas preenfocado con un diámetro de anillo de enfoque de aproximadamente 2 mm y una distancia de aproximadamente 6.35 mm entre los dos contactos.
5. Parte (e) del símbolo:
La parte (e) del símbolo consiste en un número con una barra (|) delante, que indica la longitud total aproximada del portalámparas en mm. Esta longitud incluye el material aislante sobresaliente pero no incluye la longitud de los contactos o pines. Por ejemplo: B15/d19 - se refiere a un portalámparas B15d con una longitud total de aproximadamente 19 mm.
La longitud del portalámparas tipo SV (lámpara decorativa) se refiere a la distancia desde el diámetro de la carcasa cónica de 3.5 mm hasta el extremo de apertura del portalámparas. Para evitar malentendidos, el valor de la longitud se marca después del guion y antes de la barra.
6. Parte (f) del símbolo:
La parte (f) del símbolo consiste en un número que indica el valor aproximado del diámetro exterior del extremo abierto o del extremo con falda de la carcasa de la lámpara. El número en (f) va precedido por un signo de multiplicación (×). El número indica el diámetro exterior aproximado de la falda excluyendo el ensanchamiento o el diámetro interior del extremo abierto, en mm.
Por ejemplo: B22d/25×26 se refiere a un portalámparas B22 con una longitud total de aproximadamente 25 mm y un diámetro exterior de la falda de 26 mm.
IV. Otros símbolos y sus significados:
1. EP10/14×11--Portalámparas de rosca preenfocado con un diámetro de cresta de rosca de 10 mm, una longitud total de aproximadamente 14 mm y un diámetro de falda de aproximadamente 11 mm. 2. B22D-3 (90°/135°)/25×26--Se refiere a un portalámparas de bayoneta con dos contactos y un diámetro de aproximadamente 22 mm. También tiene tres pines de posicionamiento con ángulos de distribución radial de 90°, 135° y 135° respectivamente; la longitud total es de aproximadamente 25 mm, y el diámetro de la falda es de aproximadamente 26 mm. BAY15d/19--Se refiere a un portalámparas de bayoneta (para automóviles) con un pin de posicionamiento desplazado, un diámetro de aproximadamente 15 mm y dos contactos, y una longitud total de aproximadamente 19 mm.
3. K59d/80×63-se refiere a un portalámparas con dos conectores flexibles y un diámetro de carcasa de aproximadamente 59 mm. La longitud total de la carcasa es de aproximadamente 80 mm y el diámetro de la falda es de aproximadamente 63 mm.
4. R17d/80×63-se refiere a un portalámparas empotrado de doble contacto con una dimensión lateral de aproximadamente 17 mm (que es muy necesaria para el posicionamiento del portalámparas en el portalámparas), una altura de carcasa de aproximadamente 10 mm y un diámetro de carcasa de aproximadamente 35 mm.
5. SV8.5-8-se refiere a un portalámparas tipo concha con una concha cónica y un diámetro final de aproximadamente 8.5mm. La longitud de la concha medida desde el diámetro del cono de 3.5mm hasta el extremo de la abertura de la concha es de aproximadamente 8mm.
6. T6.8 - se refiere a un portalámparas telefónico con un ancho de aproximadamente 6.8 mm entre los lados exteriores de los dos contactos.
7. EX10/13 - se refiere a un portalámparas tipo tornillo con requisitos adicionales de distancia de fuga. El diámetro de la rosca superior es de aproximadamente 10 mm y la longitud total es de aproximadamente 13 mm.
