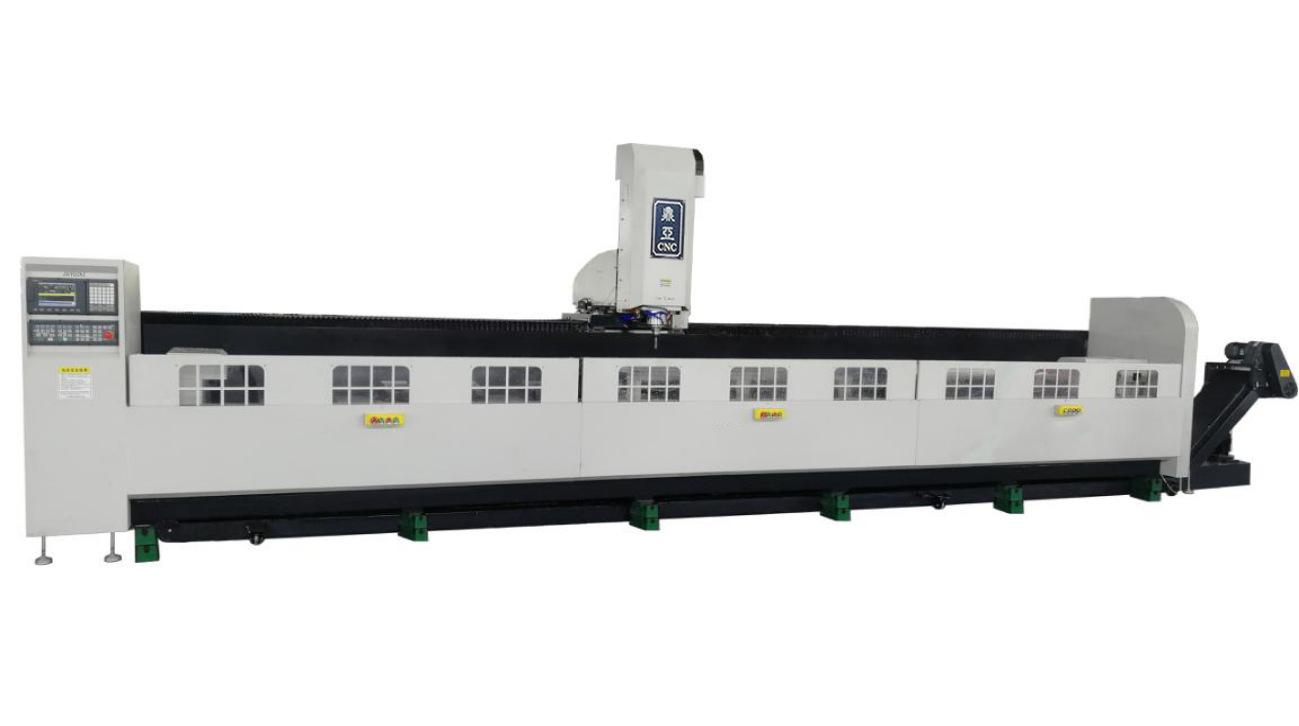

Máquina de precisión Shanghai Dingya, equipo central de perfiles de aluminio de 4,5 m, máquina herramienta especial para perfiles
Ordene 1+ pcs para precios especiales
$1,052,770
Cantidad
Producto seleccionado
Especificaciones del producto
Clasificación de máquinas herramienta CNC
CNC milling machine
Marca
Dingya precision machine
Modelo
CNC4500XT
Potencia del motor principal
15
Modo de movimiento
Contour control
Rango de tamaño de procesamiento
4500
Rango de velocidad del husillo
18000
Número de herramientas
Contact customer service
Modo de control
Open loop control
Sistema de control
PA
Formulario de diseño
Vertical
Tipo de energía
Contact customer service
Usar
Metal Cutting
Industria aplicable
Contact customer service
Formulario de control
CNC
Clasificación de máquinas herramienta CNC
CNC milling machine
Marca
Dingya precision machine
Modelo
CNC4500XT
Potencia del motor principal
15
Modo de movimiento
Contour control
Rango de tamaño de procesamiento
4500
Rango de velocidad del husillo
18000
Número de herramientas
Contact customer service
Modo de control
Open loop control
Sistema de control
PA
Formulario de diseño
Vertical
Tipo de energía
Contact customer service
Usar
Metal Cutting
Industria aplicable
Contact customer service
Formulario de control
CNC
Clasificación de máquinas herramienta CNC
CNC milling machine
Marca
Dingya precision machine
Modelo
CNC4500XT
Potencia del motor principal
15
Modo de movimiento
Contour control
Rango de tamaño de procesamiento
4500
Rango de velocidad del husillo
18000
Número de herramientas
Contact customer service
Modo de control
Open loop control
Sistema de control
PA
Formulario de diseño
Vertical
Tipo de energía
Contact customer service
Usar
Metal Cutting
Industria aplicable
Contact customer service
Formulario de control
CNC
Detalles del producto
El texto en las imágenes se puede traducir
1. Aplicación principal:
Aplicable a varios perfiles de aleación de aluminioFresado, taladrado, roscado, achaflanadoEtc. Adopta un sistema CNC importado de alta calidad con una buena interfaz de usuario.BT40Husillo de alta velocidad, finalización de alta calidad de varios procesos de taladrado y fresado. Adopta un servomotor AC de alta calidad, husillo de bolas, guía lineal y rodamientos para garantizar que el equipo tenga alta precisión de mecanizado.10La estación tiene una biblioteca de herramientas lineal y cambio automático de herramientas. Está equipada con un dispositivo de protección para proteger completamente la seguridad personal del operador. El sistema de circulación de refrigerante puede enfriar la herramienta.
2. Especificaciones técnicas de la máquina herramienta
1.1Nombre del producto, modelo: Centro de mecanizado de perfiles de aluminioDY-CNC4500X
1.2Marcas y especificaciones de los componentes principales
| proyecto | unidad | DY-CNC4500X | ||||||
| viaje | viajeX(Husillo se mueve de izquierda a derecha) | mm | 4500 | |||||
| viajeY(Movimiento hacia adelante y hacia atrás del husillo) | mm | 400 | ||||||
| viajeZ(Movimiento ascendente y descendente del husillo) | mm | 400 | ||||||
| Distancia desde la nariz del husillo hasta la superficie de la fijación | mm | 50 | ||||||
| Alimentar | tres ejes | incógnita | Y | Z | ||||
| Velocidad de movimiento rápida | m/min | 60 | 20 | 20 | ||||
| Velocidad máxima de alimentación | m/min | 60 | 20 | 20 | ||||
| avance de corte | mm/min | 1~15000 | 1~15000 | 1`~15000 | ||||
| precisión de posicionamiento | mm | ±0.05 | ±0.02 | ±0.02 | ||||
| Repetibilidad | mm | ±0.05 | ±0.02 | ±0.02 | ||||
| Especificaciones de transmisión de tres ejes | Servomotor de tres ejes | fuerza | kilovatio | 2 | 1 | 1.3 | ||
| Par de calado | Nuevo Méjico | 11.9 | 4.77 | 7.88 | ||||
| Velocidad máxima de salida | rpm | 3000 | 3000 | 3000 | ||||
| husillo eléctrico | fuerza | kilovatio | 15 | |||||
| Par máximo | Nuevo Méjico | 16 | ||||||
| Velocidad máxima de salida | rpm | 18000 | ||||||
| Almacén de herramientas | Formulario de almacén de herramientas | Cargador de herramientas lineal | ||||||
| Especificaciones del mango de la herramienta | BT40 | |||||||
| Número de herramientas | Manojo | 10 | ||||||
| Fuente de gas | Mpa | ＞0.6Mpa600L/min | ||||||
| Corte de refrigeración | Sistema de refrigeración por circulación de agua pulverizada | |||||||
| Método de extracción de chip | Sistema de extracción de virutas | Sistema automático de remoción de virutas | ||||||
| Método de blindaje | Protección de máquina herramienta | Cubierta de chapa metálica semicerrada | ||||||
| Protección del riel | Protección de Riel X-Acordeón | |||||||
| Tamaño de la máquina | Altura de la máquina (ZLímite positivo del eje) | mm | 2600 | |||||
| Ancho de la máquina (YLímite positivo del eje) | mm | 1800 | ||||||
| Longitud total de la máquina | mm | 6300 | ||||||
| Peso total | T | 4.5 | ||||||
| Requisitos de energía | 21kw 3 fases,380V,50/60HZ | |||||||
| Temperatura ambiente de funcionamiento (24La temperatura promedio dentro de la hora no es superior a35°do） | 5~40 grados | |||||||
| Humedad relativa del entorno operativo | 30~70 | |||||||
| Intensidad de vibración | menos que0,5G | |||||||
| Manténgase alejado de ambientes polvorientos, corrosivos y con gases orgánicos | ||||||||
| Resistencia de tierra | menos que10Ohmios (conectados a tierra individualmente, conectados a tierra en serie) | |||||||
